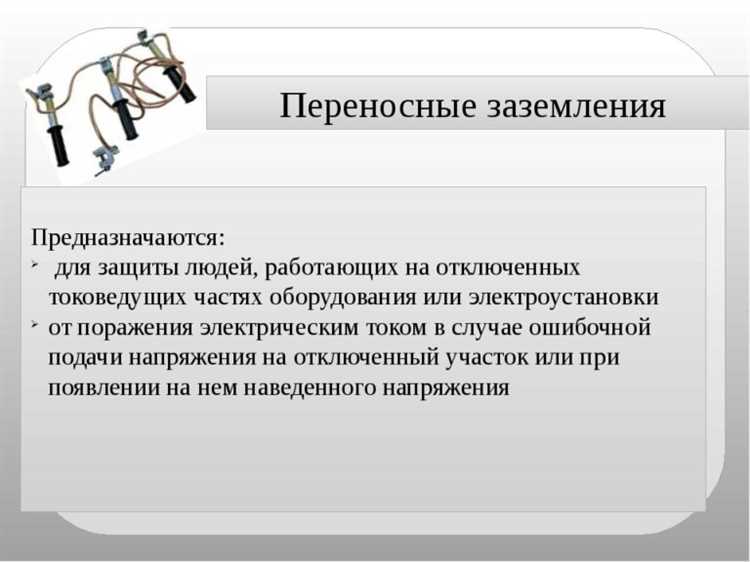

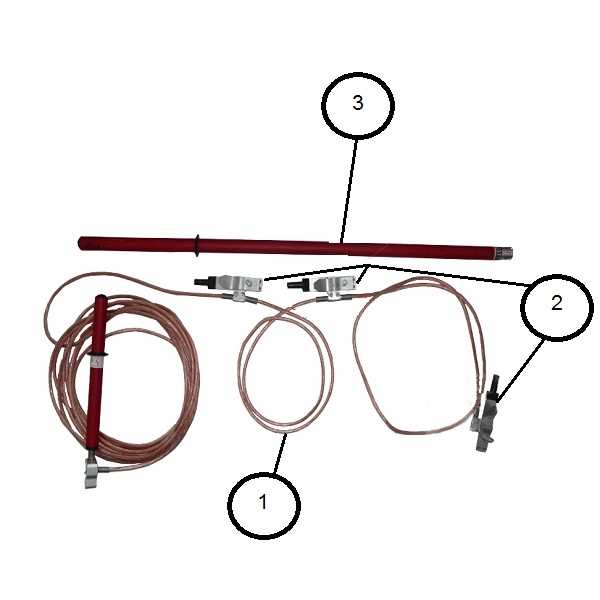

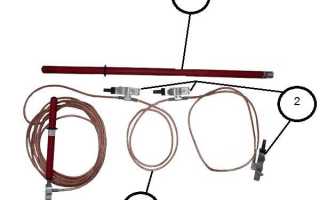

Переносное заземление применяется при работах на отключённых токоведущих частях для исключения поражения электрическим током в случае ошибочной подачи напряжения или его появления в результате наведённого потенциала. Неправильная установка может привести к тяжёлым последствиям, включая электротравмы и повреждение оборудования. Поэтому важно строго соблюдать установленный порядок действий.
Перед началом установки необходимо убедиться в наличии наряда-допуска, наличии указанных в нём лиц, а также в полном обесточивании участка. Проверка отсутствия напряжения проводится с помощью исправного указателя, прошедшего проверку. Только после этого разрешается приступить к установке заземляющего комплекта.
Сначала подключается заземляющий проводник к заземляющему устройству – металлической конструкции, соединённой с контуром заземления. Это может быть заземляющая шина, контур на опоре ЛЭП или специально установленный стержень. Только после надёжного присоединения к заземляющему элементу можно подсоединять проводник к токоведущим частям оборудования. Нарушение этой последовательности создаёт риск короткого замыкания через тело работника.
Все соединения должны быть выполнены с применением предусмотренных зажимов, обеспечивающих плотный контакт. Заземляющие провода выбираются в соответствии с расчётным током короткого замыкания, обычно из медного или алюминиевого многожильного кабеля с прочной изоляцией. Маркировка и наличие пломб на зажимах свидетельствуют о прохождении поверки комплекта.
После завершения установки проводится контроль прочности и надёжности всех соединений. Только после этого бригада получает разрешение на допуск к работе. Демонтаж выполняется в обратной последовательности: сначала отсоединяются зажимы от токоведущих частей, затем от заземляющего устройства.

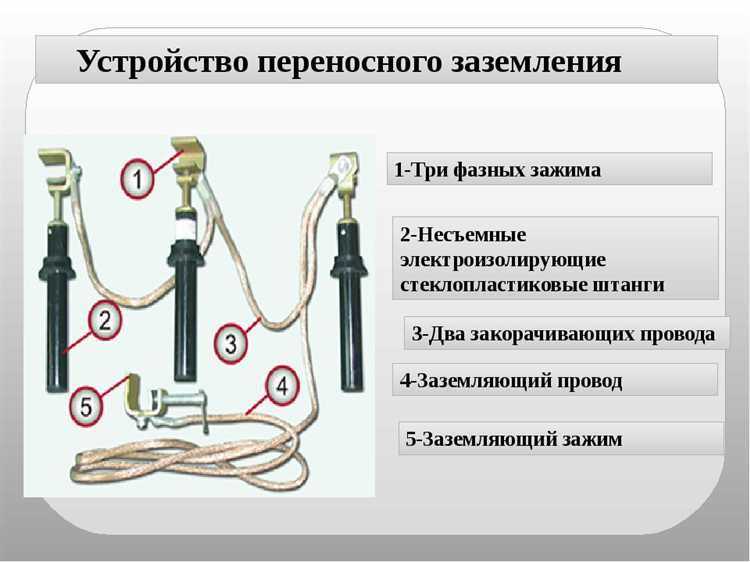

Когда необходимо устанавливать переносное заземление
Переносное заземление требуется устанавливать перед выполнением любых работ на отключённом оборудовании, которое ранее находилось под напряжением. Основная цель – исключить возможность поражения электрическим током в случае ошибочной подачи напряжения или появления наведённого потенциала.
- Перед началом работ на воздушных линиях электропередачи и кабельных линиях, отключённых от источника питания.
- При техническом обслуживании и ремонте распределительных устройств, шинопроводов, трансформаторов, выключателей.
- В процессе проведения измерений и испытаний, где возможно возникновение остаточного напряжения или наведённого потенциала.
- При работах на токоведущих частях в электроподстанциях, которые временно выведены из эксплуатации.
Особенно важно применять заземление, если в рабочей зоне присутствуют воздушные линии, находящиеся рядом с линиями под напряжением. Даже без прямого подключения возможно появление опасного напряжения вследствие электромагнитной индукции.
Установка переносного заземления обязательна в случае, если отключенное оборудование не имеет конструктивного устройства для автоматического заземления. Также заземление требуется, если по условиям схемы есть вероятность ошибочной подачи напряжения с другого ввода или секции.
Работы без предварительной установки переносного заземления считаются нарушением Правил устройства электроустановок (ПУЭ) и Правил по охране труда при эксплуатации электроустановок. Нарушение может привести к серьёзным травмам и аварийным ситуациям.
Выбор места установки заземляющего устройства
Место установки переносного заземляющего устройства должно обеспечивать минимальное сопротивление растеканию тока и безопасность персонала при проведении работ. Наиболее предпочтительны участки с влажной, глинистой или торфяной почвой. Сухие, песчаные или каменистые поверхности требуют предварительного увлажнения либо применения дополнительных электродов для компенсации высокого сопротивления грунта.
Заземляющее устройство следует устанавливать как можно ближе к рабочей зоне, но за пределами зоны шагового напряжения. Это снижает риск поражения током при возможном коротком замыкании. Минимальное расстояние от места подключения к объекту должно составлять не менее 10 метров, если иное не предусмотрено техническими условиями.
Запрещено размещать заземляющее устройство вблизи кабельных линий, трубопроводов, металлических конструкций, не связанных с системой уравнивания потенциалов. В противном случае возможна индукция опасного напряжения на посторонние объекты.
При наличии нескольких вариантов размещения предпочтение отдается участку, где удаётся забить штырь заземления на максимальную глубину без нарушения плотности контакта с грунтом. Глубина заглубления электрода должна составлять не менее 0,5–1,5 метра в зависимости от плотности и влажности почвы. Чем ниже удельное сопротивление грунта, тем выше эффективность заземления.
В условиях плотной застройки или ограниченного пространства допускается использование горизонтального заземлителя или химических электродов с контролируемым сопротивлением, при условии соблюдения нормативов по безопасности и эффективному отводу тока.
Подготовка проводников и заземляющих элементов
Перед установкой переносного заземления необходимо обеспечить механическую и электрическую готовность всех элементов системы. Проводники, применяемые для соединения заземляющего устройства с токоведущими частями, должны иметь сечение не менее 16 мм² при медных жилах и 25 мм² при алюминиевых. Поверхность изоляции проверяется на отсутствие повреждений, при необходимости – заменяется или восстанавливается термоусадочной трубкой.
Контактные зажимы очищаются от окислов и загрязнений с помощью мелкой наждачной бумаги или щётки из латуни. Особое внимание уделяется контактным поверхностям – они должны быть блестящими и не иметь следов нагрева. Проверка усилия прижима зажимов осуществляется вручную или динамометрическим ключом, если конструкция требует определённого момента затяжки.
Заземляющий стержень (или штырь) должен быть изготовлен из стали с антикоррозийным покрытием – оцинковка толщиной не менее 70 мкм. Перед применением его поверхность осматривается на наличие трещин, изгибов или следов деформации. Нижняя часть затачивается до состояния, обеспечивающего проникновение в грунт без расщепления, если применяется деревянная или пластиковая направляющая.
Места присоединения проводников к заземляющему стержню очищаются до металлического блеска и обезжириваются. Рекомендуется использовать контактные пасты, устойчивые к окислению, особенно в условиях повышенной влажности. После установки заземляющих элементов следует проверить непрерывность электрической цепи между фазной частью и заземлением с помощью мегаомметра или омметра с погрешностью не выше ±2%.
Порядок подключения к заземляющему контуру
Перед подключением переносного заземления к заземляющему контуру необходимо убедиться в целостности и проводимости всех элементов цепи. Поверхности контакта заземляющего проводника и контура должны быть очищены от краски, ржавчины и загрязнений. Контакт должен быть обеспечен на металлическом основании, без промежуточных непроводящих слоев.

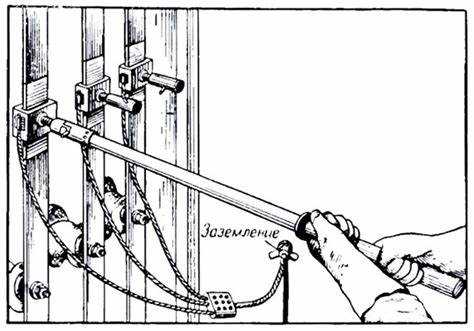

Сначала подключают заземляющий провод к заземляющему устройству. Это делается при помощи клеммы с надежной фиксацией, обеспечивающей минимальное переходное сопротивление. Рекомендуется использовать медные клеммы или омеднённую сталь с антикоррозионным покрытием. Применение болтовых соединений предпочтительно для обеспечения стабильного контакта под нагрузкой.
После закрепления на заземляющем контуре проверяется прочность соединения лёгким механическим воздействием. Шатающееся или неплотное соединение недопустимо. При использовании штырей – каждый штырь должен быть вбит вертикально и соединён между собой гибкими перемычками с механической фиксацией.
В процессе подключения необходимо исключить натяжение или перегиб заземляющего провода, особенно в местах изгиба и у клемм. Радиус изгиба должен быть не менее восьми диаметров провода. Механическая защита участка соединения обеспечивается при помощи гибкой гофры или кожуха.
После подключения следует провести проверку сопротивления заземляющего контура с учётом нормативных значений (обычно не более 4 Ом для временных заземлений). Только после этого разрешается подключать заземляющие проводники к токоведущим частям оборудования.
Очередность присоединения к токоведущим частям
После подключения заземляющих проводников к заземляющему контуру необходимо строго соблюдать порядок присоединения к токоведущим частям оборудования или линии. Это снижает риск поражения электрическим током и исключает появление опасного потенциала на частях установки.
- Подключение выполняется с использованием болтовых соединений или зажимов, обеспечивающих надёжный контакт. Важно убедиться в отсутствии загрязнений, окислов и остатков изоляционного материала в месте соединения.
- Если заземление устанавливается на провод, применяется специальный заземляющий захват. Захват монтируется строго после проверки отсутствия напряжения с помощью соответствующего прибора, например, указателя напряжения.
- В случае многополюсных систем (трёхфазные линии, трансформаторы) заземление выполняется последовательно на каждой фазе. При этом порядок подключения не должен вызывать токи короткого замыкания между фазами – заземляющие провода должны подключаться поочерёдно, с контролем расстояния между точками контакта.

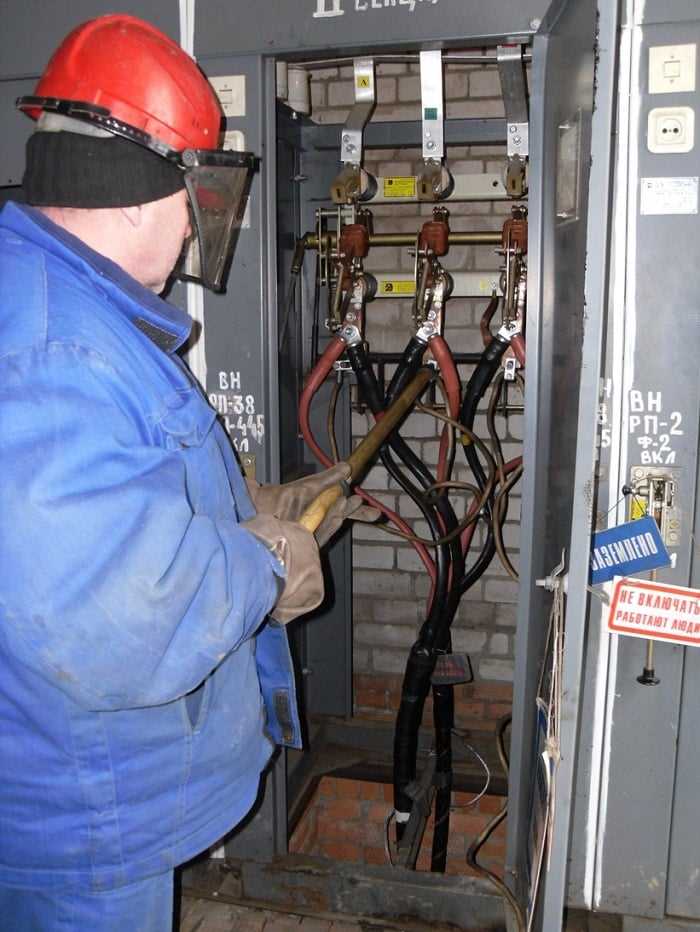

Подключение к токоведущим частям выполняется в диэлектрических перчатках и с применением изолированного инструмента. В процессе следует избегать касания открытых токоведущих частей даже после отключения напряжения – остаточный заряд может сохраняться на ёмкостях или индуктивных элементах.
Только после надёжной фиксации всех зажимов и проверки прочности соединений допускается проведение последующих операций с оборудованием. Несоблюдение установленной последовательности может привести к пробою изоляции и аварийной ситуации.

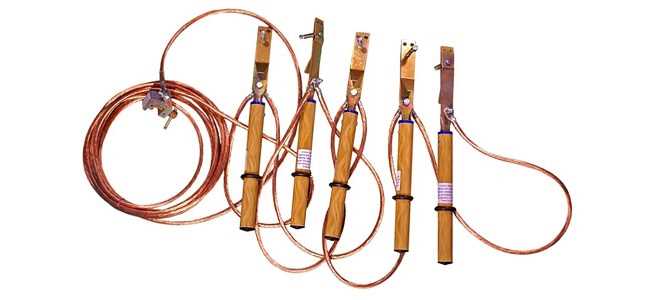

Контроль качества контакта в точках подключения
Качество контакта в точках подключения переносного заземления напрямую влияет на эффективность защитного заземления и безопасность работ. Необходимо проверять плотность и надежность соединений, исключая наличие окислов, загрязнений и коррозии на контактных поверхностях.
Перед подключением места контакта очищают металлической щеткой или шлифовальным инструментом до блестящего металла. При наличии краски или лака эти участки обязательно удаляют, так как они создают высокое сопротивление.
Зажимы и болтовые соединения затягивают с усилием, обеспечивающим неподвижность и стабильность контакта при вибрациях и температурных колебаниях. Использование динамометрического ключа позволяет контролировать момент затяжки и избежать перетягивания или ослабления крепежа.
После установки измеряют сопротивление контакта с помощью омметра или специализированного тестера. Значение сопротивления в точках подключения не должно превышать допустимых нормативов, обычно это не более 0,1 Ом. Повышенное сопротивление указывает на плохой контакт и требует повторной зачистки и затяжки.
Регулярный контроль качества контакта осуществляется перед каждым использованием переносного заземления и после длительных перерывов в работе, особенно в условиях повышенной влажности и агрессивной среды, способствующих коррозии.
Действия после завершения работ и снятия заземления
После снятия переносного заземления необходимо тщательно проверить состояние всех заземляющих проводников и крепежных элементов. Повреждения или следы коррозии требуют немедленного устранения перед следующим использованием.
Заземляющие провода и клеммы должны быть очищены от загрязнений и влаги, чтобы исключить снижение контактной проводимости. При необходимости следует выполнить обработку контактных поверхностей специальными антикоррозийными средствами.

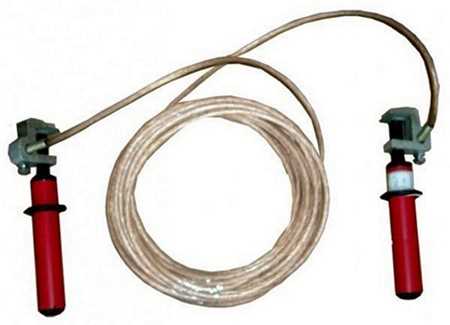

Рекомендуется упаковать переносное заземление в специально предназначенный контейнер или чехол, обеспечивающий защиту от механических повреждений и воздействия окружающей среды.
Все действия по снятию и обслуживанию заземления должны быть зафиксированы в журнале технического контроля с указанием времени, ответственных лиц и выявленных замечаний.
Перед следующей эксплуатацией необходимо провести проверку сопротивления заземления и убедиться в соответствии нормативным требованиям. В случае несоответствия заземление подлежит ремонту или замене.
Вопрос-ответ:
Какие этапы включает подготовка переносного заземления перед его установкой?
Подготовка переносного заземления начинается с проверки целостности всех элементов: заземляющих проводников, клемм, зажимов и изоляции. Затем необходимо очистить контактные поверхности от загрязнений и коррозии, чтобы обеспечить надежное соединение. После этого проверяют правильность маркировки проводников и соответствие конструкции установленным нормам. Особое внимание уделяется исправности и надежности крепежных деталей, которые будут использоваться при монтаже.
В какой последовательности следует подключать переносное заземление к токоведущим частям и заземляющему контуру?
Сначала подключают переносное заземление к заземляющему контуру, чтобы обеспечить безопасность и избежать появления потенциала на рабочих местах. После этого заземляющий проводник присоединяют к токоведущей части оборудования или линии. Такая последовательность позволяет избежать опасных токов и минимизировать риск поражения электрическим током в процессе монтажа. При снятии заземления порядок обратный: сначала отсоединяют от токоведущих частей, затем от заземляющего контура.
Какие меры предосторожности необходимо соблюдать при установке переносного заземления?
При работе с переносным заземлением нужно надевать средства индивидуальной защиты — изолирующие перчатки и обувь. Перед установкой обязательно проверить отсутствие напряжения на токоведущих частях с помощью измерительных приборов. Все операции выполняют только после оформления допуска и инструктажа. Важно соблюдать правильную очередность подключения и контролировать качество контактов, чтобы исключить возможность возникновения опасных токов. Также следует избегать работы при неблагоприятных погодных условиях, таких как дождь или высокая влажность.
Как контролировать качество контакта в точках подключения заземления?
Контроль качества контакта включает визуальный осмотр — отсутствие окислений, коррозии и загрязнений на контактных поверхностях. После подключения необходимо проверить плотность затяжки зажимов и соединений, используя соответствующие инструменты. При необходимости измеряют сопротивление контакта с помощью специализированных приборов, чтобы убедиться, что оно не превышает допустимые нормы. Регулярное обслуживание и повторная проверка позволяют сохранять эффективность и надежность заземления.
Что делать после завершения работы и снятия переносного заземления?
После снятия заземления проверяют отсутствие остаточного напряжения на токоведущих частях. Все элементы заземления очищают от загрязнений и осматривают на предмет повреждений. При обнаружении износа или дефектов детали заменяют или ремонтируют. Хранят переносное заземление в специально отведенном месте, защищенном от влаги и механических воздействий, чтобы обеспечить сохранность оборудования и готовность к следующему использованию.
Какова правильная последовательность установки переносного заземления на электроустановках?
Установка переносного заземления должна выполняться строго по определённому порядку для обеспечения безопасности. Сначала необходимо подготовить все элементы — проверить состояние проводников, заземляющих клемм и зажимов. Затем подключают переносное заземление к заземляющему контуру, обеспечивая надёжный контакт с землёй. После этого следует присоединить заземление к токоведущим частям объекта. При снятии заземления операции выполняются в обратном порядке: сначала отсоединяют заземление от токоведущих частей, затем — от заземляющего контура. Соблюдение данной последовательности предотвращает появление опасных напряжений и снижает риск поражения электрическим током.
