Нецентрализованные стрелки используются на участках железнодорожных путей, не подключённых к системе централизованного управления. Их надёжная и безопасная эксплуатация напрямую зависит от правильного выбора и установки оборудования, обеспечивающего ручное или полуавтоматическое управление, фиксацию положения, контроль износа и сигнализацию состояния.
Минимальный набор включает стрелочный перевод, привод ручного действия (чаще всего с замком Ж-1 или З-1), указатель положения, противоугонные устройства и фиксаторы. Для участков с интенсивным движением дополнительно применяются электроприводы с автономным источником питания, но без интеграции в централизованную систему.
Указатели положения должны быть надёжно закреплены и видимы с расстояния не менее 100 метров. Рекомендуется установка световозвращающих элементов или светосигнальных ламп при эксплуатации в тёмное время суток. Замки должны соответствовать типу установленного перевода и исключать самопроизвольное расцепление при вибрации.
В районах с перепадами температур следует предусматривать термокомпенсирующие элементы и надёжную защиту от обледенения. Обязательна регулярная проверка состояния стрелочного перевода и всех элементов его оснащения с фиксацией результатов в журнале технического осмотра.
Нецентрализованные стрелки, установленные вблизи пешеходных переходов или на производственных путях, дополнительно оборудуются визуальными и звуковыми средствами предупреждения. Требования к конкретному оснащению устанавливаются техническими условиями на объект и должны соответствовать Правилам технической эксплуатации железных дорог Российской Федерации.

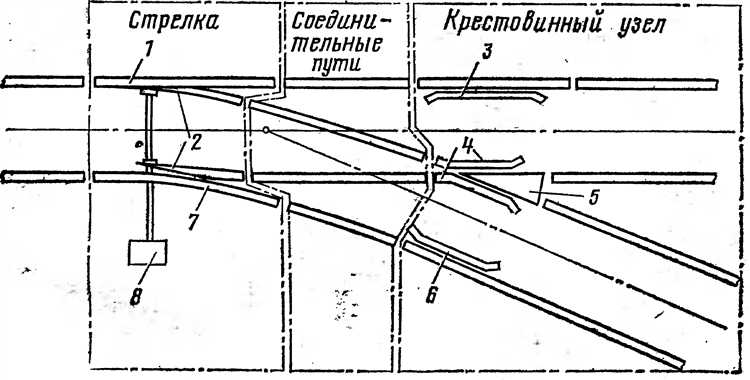

Обязательные элементы стрелочного перевода при нецентрализованном управлении
При нецентрализованном управлении стрелками оборудование стрелочного перевода должно обеспечивать надёжную фиксацию, возможность визуального контроля положения и безопасность переключения. Набор обязательных элементов определяется техническими условиями эксплуатации, типом пути и характером движения.
- Стрелочный механизм: ручной или с электроприводом, соответствующий типу установленной стрелки (обычный, перекрёстный, симметричный и др.). При ручном управлении используется стрелочный привод типа СП или аналогичный, обеспечивающий надёжную фиксацию в обоих положениях.
- Контрольное устройство: замок или индикатор положения остряка, позволяющий определить правильность укладки. Важно обеспечить невозможность фиксации при неполном прилегании остряка.
- Запирающее устройство: при необходимости – стрелочный замок с ключом, блокирующий несанкционированное переключение. Особенно актуально на участках с интенсивным движением или маневровыми операциями.
- Указатели положения: стрелочные указатели (дневные и ночные), обеспечивающие машинисту чёткое визуальное определение положения стрелки. На станциях и в парках применяются указатели с отражающими поверхностями или освещением.
- Ограждающие средства: при невозможности обеспечения дистанционного контроля стрелка должна быть ограждена сигнальными средствами (фонарями, дисками), а в отдельных случаях – временными устройствами (например, сигнальным конусом).
- Изолирующие стыки: обязательны при включении стрелки в рельсовые цепи или приёмо-отправочные маршруты. Обеспечивают разделение электрических участков и контроль занимаемости стрелочного участка.
- Заземление элементов: все металлические части стрелочного перевода (в том числе стрелочный механизм и коробка управления) подлежат заземлению согласно требованиям электробезопасности.
Особое внимание должно уделяться регулярной проверке исправности всех перечисленных элементов, особенно в условиях повышенной нагрузки или низких температур, где возможны нарушения фиксации или замерзание приводных механизмов.
Требования к размещению ручного привода стрелки
Ручной привод стрелки должен размещаться с учетом удобства и безопасности обслуживания, а также обеспечения устойчивого положения стрелочного перевода. Привод устанавливается на расстоянии не менее 2,0 м от оси ближайшего пути, если иное не предусмотрено нормативными документами. При этом исключается возможность размещения оборудования в пределах габарита приближения строений.
Допустимое продольное удаление от остряков до ручного привода не должно превышать 10 м. Такое ограничение обеспечивает надёжную передачу усилия от механизма к подвижным частям перевода и уменьшает вероятность заедания или перекоса тяг при эксплуатации.
Привод должен быть установлен на устойчивом основании, исключающем просадку или смещение конструкции. Основание защищается от подмыва и сезонных деформаций. Монтаж выполняется с учётом исключения перекосов в продольной и поперечной плоскостях, иначе возможно самопроизвольное смещение положения стрелки.
В местах с высокой интенсивностью движения персонала привод размещается вне проходов. Допускается установка ограждающих элементов для исключения случайного воздействия на ручку привода. При этом должен сохраняться свободный доступ для выполнения операций по переводу и запиранию стрелки.
Расположение привода должно обеспечивать визуальный контроль положения остряков. Если линия обзора перекрыта, следует предусматривать зеркала или иные средства визуального контроля. Установка привода «вслепую» запрещена.
Для стрелок, примыкающих к главным или приемо-отправочным путям, ручной привод размещается таким образом, чтобы обеспечивать минимальное время реагирования и возможность оперативного управления при маневровых работах. Расстояние до ближайших объектов инфраструктуры (опор, столбов, зданий) должно быть не менее 1,5 м.
Оснащение стрелки контрольными устройствами положения остряков
Контрольные устройства положения остряков применяются для исключения возможности неправильной установки стрелочного перевода и предупреждения прохода подвижного состава по незафиксированному маршруту. Эти устройства обеспечивают электрический или механический контроль прилегания остряков к рамным рельсам.
В нецентрализованных стрелках чаще всего используются электромеханические контрольные коробки с контактной группой. Устройство монтируется таким образом, чтобы контактная группа срабатывала только при полном примыкании остряка. При неполном замыкании сигнал в контрольную цепь не подается.
Минимальное расстояние между прилегающим остряком и рамным рельсом не должно превышать 4 мм. Величина зазора на отведённом остряке должна быть не менее 130 мм. Эти параметры определяют границы срабатывания контрольного устройства и исключают ложные сигналы.
Монтаж контрольного устройства должен обеспечивать его стабильную работу при температуре от –40 до +50 °C, воздействии влаги, пыли и вибраций. Рекомендуется использовать герметичные коробки в металлическом или армированном пластиковом корпусе с классом защиты не ниже IP54.
Подключение к цепям сигнализации осуществляется через экранированные кабели, проложенные в защитных трубах. В местах возможного механического воздействия применяются металлические гофры.
Регламент обслуживания предусматривает проверку работоспособности контрольного устройства не реже одного раза в месяц. В случае обнаружения несрабатывания или нестабильной индикации требуется немедленная регулировка или замена элемента.
Указатели положения стрелки и их видимость для персонала
Указатели положения устанавливаются на стрелках с нецентрализованным управлением для визуального подтверждения положения остряков. Они должны обеспечивать чёткое распознавание направления стрелки с расстояния не менее 50 метров в дневное время. Расположение указателя выбирается с учётом обзорности с наиболее вероятных точек нахождения машиниста или дежурного по станции.
Форма указателя – плоский щиток с нанесённой контрастной символикой: для прямого положения – вертикальная линия, для отклонённого – наклонная. Цвет фона – белый или жёлтый, символы – чёрные. Использование нестандартных форм или символов не допускается, чтобы избежать ошибок в интерпретации.
На участках с ограниченной видимостью или в условиях недостаточной освещённости предусматривается установка дублирующей индикации с отражающей поверхностью либо пассивной подсветкой. При эксплуатации в тёмное время суток или в тоннелях используются указатели с постоянным или включаемым освещением, подключённые к местной электросети или автономному источнику питания.
Жёстко закреплённый указатель должен находиться в зоне, исключающей его перекрытие растительностью, конструкциями, подвижным составом или снегом. Высота размещения – от 1,2 до 1,5 м от уровня головки рельса. Монтаж ниже этого уровня не допускается из-за риска загрязнения и снижения видимости.
Регулярная проверка состояния указателей обязательна. Повреждённые или плохо различимые элементы подлежат немедленной замене. При сезонных изменениях условий видимости (например, зимой) возможна корректировка типа или размещения указателей по указанию технической службы.
При планировании размещения указателей необходимо учитывать профиль пути, характер движения, наличие кривых и препятствий обзору. Эти параметры фиксируются в технической документации и утверждаются в проекте организации движения.

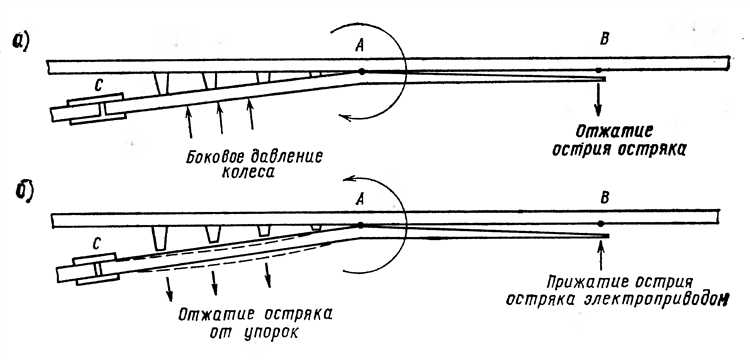

Применение запирающих устройств для исключения самопроизвольного перевода
Запирающие устройства предназначены для механического фиксирования положения нецентрализованных стрелок с целью предотвращения их самопроизвольного перевода под воздействием внешних сил или вибраций. Их применение обязательно на стрелках с ручным приводом, не оснащённых централизованным контролем.
Конструктивно запирающее устройство должно обеспечивать надёжное сцепление с остряками или рамой стрелки, исключая возможность смещения без предварительного разблокирования. Обычно используется фиксатор с зацеплением, который входит в рабочее положение автоматически при переводе стрелки и удерживает её в заданном положении.
Устройство должно выдерживать усилия, возникающие при движении поездов, включая толчки и вибрации, без потери фиксации. Материалы элементов запирания выбирают с высокой износостойкостью и коррозионной устойчивостью для обеспечения долговременной эксплуатации без снижения надёжности.
Для контроля состояния запирания допускается установка индикаторов или визуальных меток, позволяющих обслуживающему персоналу быстро оценить, зафиксирована стрелка или нет. В случаях применения автоматических систем допускается интеграция с сигнализацией положения запирающего механизма.
Монтаж запирающих устройств следует выполнять в соответствии с инструкциями производителя с обязательной проверкой свободного хода приводного механизма и корректного срабатывания фиксатора в обоих положениях стрелки. Регламент обслуживания должен предусматривать регулярные проверки и смазку деталей, контактирующих в замковом узле.
Запрещается эксплуатировать стрелки без исправных запирающих устройств в зонах с интенсивным движением, так как это увеличивает риск самопроизвольного перевода и возможных аварийных ситуаций. При ремонте или замене приводов обязательна проверка совместимости и исправности запирающих элементов.
Особенности маркировки нецентрализованных стрелок
Маркировка нецентрализованных стрелок должна обеспечивать однозначное и быстрое определение их состояния и назначения. Основные требования к маркировке включают следующие моменты.
- Номер стрелки должен быть нанесён на видном месте, доступном для визуального контроля персонала с рабочего места.
- Обозначения должны быть устойчивы к внешним воздействиям: влаге, ультрафиолету, механическим повреждениям.
- Цветовая маркировка применяется для индикации положения стрелки:
- зеленый цвет – положение по основной ветке;
- красный цвет – перевод на боковую ветку;
- желтый или оранжевый – переходное состояние или предупреждение.
- Для удобства эксплуатации стрелка должна иметь постоянные указатели положения остряков, выполненные в контрастных цветах с фоном стрелочного перевода.
- Маркировка включает в себя символы, соответствующие нормативам ОЖД и локальным инструкциям, что исключает двусмысленность.
- Все надписи и символы должны выдерживать температуру от -40 до +50 °C без потери читаемости.
Особое внимание уделяется расположению маркировочных элементов. Они не должны закрываться элементами привода, запирающих устройств и другими конструктивными элементами стрелки.
Рекомендуется применять светоотражающие материалы для маркировки, что повышает видимость в условиях недостаточного освещения и при работе ночью.
При оборудовании стрелок контрольными устройствами положения остряков маркировка должна интегрироваться с сигналами и индикаторами, обеспечивая единую систему визуальной информации.
Освещение стрелочных переводов в тёмное время суток
Освещение стрелочных переводов должно обеспечивать чёткую видимость положения остряков и рабочей зоны для обслуживающего персонала. Для этого применяют локальные светильники с направленным светом, устанавливаемые на стойках или креплениях рядом с механизмом перевода.
Минимальная освещённость поверхности стрелочного перевода должна составлять не менее 10 люкс в зоне ручного управления и контроля. Освещение необходимо организовать так, чтобы исключить появление теней, мешающих оценке положения остряков.
Рекомендуется использование светодиодных источников с цветовой температурой от 4000 до 5000 К, что обеспечивает естественную цветопередачу и снижает утомляемость глаз при длительной работе в ночное время.
Все элементы освещения должны иметь защиту от влаги и пыли по классу не ниже IP65, а электрическая проводка – надёжную изоляцию и защиту от механических повреждений. Источники питания следует подключать через автоматические устройства защиты от короткого замыкания и перенапряжений.
В зонах с низкой видимостью целесообразно дополнительно применять световые указатели положения стрелки, согласованные по цвету и яркости с основным освещением, чтобы исключить ошибочное восприятие положения остряков.
Регулярное техническое обслуживание систем освещения – обязательное условие для поддержания заданных параметров и предотвращения отказов в работе в ночное время.
Технические требования к материалам и конструкции стрелочных тяг
Стрелочные тяги изготавливаются из коррозионно-стойкой стали марки 20Х13 или аналогичной по прочности и износостойкости. Диаметр тяги должен соответствовать расчетной нагрузке, обычно не менее 16 мм при длине до 6 метров, с увеличением диаметра пропорционально росту длины и нагрузок.
Конструкция тяги предусматривает жесткость, обеспечивающую отсутствие провисаний и деформаций при эксплуатации. Для обеспечения точности передачи движения необходимо исключить люфты в местах соединений, использовать втулки и крепеж с допусками по ГОСТ, обеспечивающими плотное, но свободное перемещение.
Для соединения стрелочных тяг с остряками и приводами применяются шарнирные наконечники с шариками из износостойкой стали или бронзы. В местах соединений обязательна защита от попадания влаги и загрязнений с помощью уплотнителей из резины или полиуретана.
Поверхность тяги должна иметь антикоррозионное покрытие – горячее цинкование или полиэфирное покрытие толщиной не менее 30 мкм. Все металлические элементы подвергаются антикоррозионной обработке с контролем толщины покрытия по нормативам ГОСТ 9.307–89.
Конструкция предусматривает возможность быстрой замены элементов без демонтажа всего узла. Для этого тяги снабжаются резьбовыми соединениями с контргайками и контрольными шайбами, исключающими самоотвинчивание при вибрациях.
При длинах стрелочных тяг свыше 8 метров допускается применение усиленных конструкций с дополнительными ребрами жесткости или профильными элементами из алюминиевого сплава для снижения веса без потери прочности.
Все материалы и конструктивные решения должны обеспечивать работоспособность при температурном диапазоне от −40 °C до +50 °C и выдерживать воздействие влаги, пыли и вибраций без снижения точности хода стрелочного механизма.
Вопрос-ответ:
Какие основные требования предъявляются к материалам стрелочных тяг в нецентрализованных стрелках?
Материалы для стрелочных тяг должны обеспечивать высокую прочность и стойкость к износу при длительной эксплуатации. Чаще всего применяют коррозионностойкие стали с антикоррозийной обработкой. Важно, чтобы материал сохранял механические свойства при воздействии влаги, перепадов температуры и механических нагрузок, что гарантирует стабильную работу стрелочного перевода без риска деформаций или поломок.
Как обеспечивается видимость указателей положения стрелки для обслуживающего персонала?
Указатели положения стрелки устанавливают в местах, доступных для обзора обслуживающего персонала, с учётом углов обзора и освещённости. Для ночного времени используют световозвращающие элементы или встроенное освещение, что позволяет легко определить текущее положение остряков. Расположение должно исключать возможность ошибочного прочтения показаний и обеспечивать быстрый визуальный контроль.
Какие меры применяют, чтобы избежать самопроизвольного перевода нецентрализованных стрелок?
Для предотвращения самопроизвольного перевода устанавливают запирающие устройства, которые фиксируют стрелочные тяги в выбранном положении. Такие механизмы должны быть надёжными и устойчивыми к вибрациям и механическим воздействиям. Кроме того, рекомендуется регулярное техническое обслуживание, чтобы исключить износ элементов, способных привести к ослаблению фиксации.
Какие особенности конструкции ручного привода стрелки необходимо учитывать при размещении?
Ручной привод должен быть расположен таким образом, чтобы обеспечить удобный доступ для оператора и исключить возможность случайного или неправильного воздействия. При этом конструкция должна предусматривать защиту от внешних факторов, таких как влага и загрязнения. Также важна механическая надёжность привода — он должен обеспечивать плавный ход без заеданий и быстрого износа.
Почему важен контроль положения остряков в нецентрализованных стрелках и как его реализуют?
Контроль положения остряков позволяет своевременно выявить неправильное положение стрелки, что снижает риск аварийных ситуаций. Для этого используют специальные контрольные устройства — механические или электрические — которые сигнализируют о состоянии стрелочного перевода. Устройства должны иметь высокую надёжность и устойчивость к внешним воздействиям, а также быть удобными для обслуживания и проверки персоналом.
Какие минимальные требования предъявляются к материалам для изготовления стрелочных тяг в нецентрализованных стрелках?
Материалы для стрелочных тяг должны обеспечивать достаточную прочность и износостойкость, чтобы выдерживать механические нагрузки при эксплуатации. Обычно применяют сталь с антикоррозионной обработкой или сплавы, которые не теряют прочность при низких температурах. Конструкция должна исключать возможность деформаций и заеданий, что гарантирует стабильную работу стрелочного перевода без сбоев. Также важно учитывать стойкость к атмосферным воздействиям и вибрациям, возникающим при движении поездов.
Какие требования предъявляются к визуальной маркировке положения нецентрализованных стрелок для обслуживающего персонала?
Маркировка положения стрелки должна обеспечивать четкое и однозначное определение направления переводного пути на расстоянии и при различных условиях освещения. Для этого применяют указатели с контрастной окраской и отражающими элементами. Цвета и формы указателей выбираются так, чтобы исключить ошибки при считывании информации. Кроме того, маркировка должна быть устойчива к атмосферным воздействиям и сохранять яркость и читаемость на протяжении всего срока службы.
