Светильники аварийного освещения предназначены для обеспечения минимального уровня освещённости при отключении основного питания. Их главная задача – создать условия для безопасной эвакуации и предотвращения несчастных случаев. В отличие от рабочих светильников, они должны иметь автономный источник питания, который обеспечивает работу не менее 60 минут после отключения электроэнергии.
Рабочие светильники рассчитаны на постоянное использование в течение всего рабочего времени и обеспечивают нормированный уровень освещённости согласно требованиям нормативов. Они подключаются к основной электрической сети и не имеют встроенных аккумуляторов.
Технические параметры аварийных светильников включают обязательное наличие светодиодов с высокой светоотдачей и устойчивость к коротким замыканиям, а также автоматическое переключение в аварийный режим. Рабочие светильники, в свою очередь, ориентированы на оптимальное распределение света для повышения продуктивности и комфорта в рабочей зоне.
При выборе оборудования важно учитывать, что аварийные светильники должны проходить регулярное тестирование и соответствовать стандартам по времени автономной работы, а рабочие светильники – требованиям по энергопотреблению и уровню мерцания, чтобы снизить утомляемость глаз.

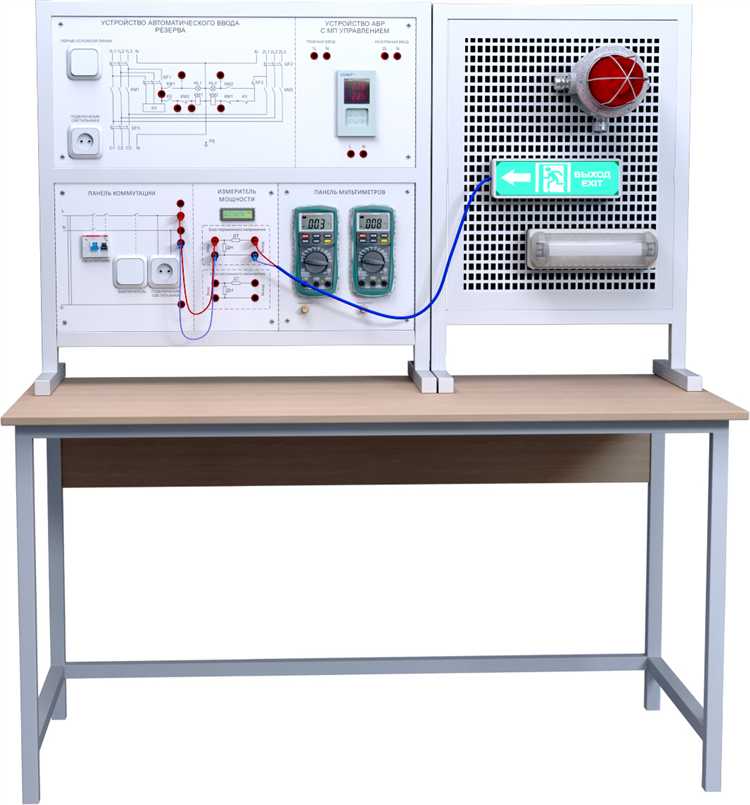

Требования к источнику питания аварийных светильников
Источник питания аварийных светильников должен обеспечивать непрерывное электроснабжение при отключении основного питания не менее чем на 1 час. Рекомендуется применять аккумуляторные батареи с литий-ионной или свинцово-кислотной технологией, способные выдерживать не менее 500 циклов заряд-разряд без существенной потери ёмкости.
Напряжение источника должно соответствовать номинальному напряжению светильника, чаще всего 12 или 24 В постоянного тока. Важно предусмотреть защиту от глубокого разряда аккумулятора – она предотвращает выход батареи из строя и продлевает срок службы.
Источники питания аварийных светильников обязаны иметь функцию автоматического переключения с основного питания на резервное без задержек, чтобы исключить кратковременное погашение светильника. Время переключения не должно превышать 0,1 секунды.
Зарядное устройство встроенного аккумулятора должно обеспечивать стабильный ток и напряжение, соответствующие параметрам используемой батареи, и иметь режим поддерживающей зарядки, исключающий перезаряд. Перегрев и короткое замыкание источника питания должны контролироваться встроенными средствами защиты.
Допустимые температуры эксплуатации источника питания – от −20 до +40 градусов Цельсия, с возможностью работы в условиях повышенной влажности (до 95% без конденсата). Источник должен иметь маркировку по стандартам безопасности и электромагнитной совместимости.

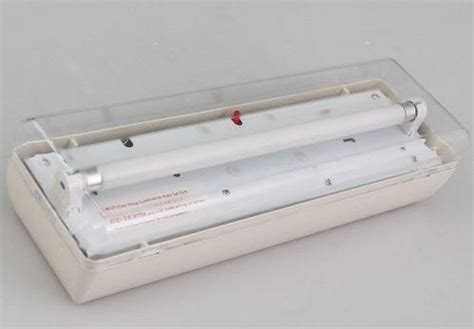

Особенности светового потока и яркости для аварийных светильников
Аварийные светильники должны обеспечивать минимально необходимый световой поток для ориентации и эвакуации, обычно в диапазоне от 5 до 15 лм/м² на путях эвакуации. В отличие от рабочих светильников, их задача – создать равномерное, но не чрезмерно яркое освещение, достаточное для четкого распознавания направлений и препятствий.
Яркость аварийных светильников не должна превышать уровень, вызывающий ослепление или дискомфорт у людей в помещении. Рекомендуется поддерживать уровень освещенности не выше 1–5 кд/м² в зоне прямого восприятия светильника.
Для контроля равномерности распределения светового потока применяется нормирование коэффициента неоднородности, который не должен превышать 1:40 на маршрутах эвакуации. Это обеспечивает отсутствие резких теней и зон с недостаточным освещением.
Световой поток аварийных светильников рассчитывается исходя из длины и ширины эвакуационного коридора, с учетом минимальных нормативных значений по освещенности. В помещениях с повышенными требованиями (например, производственные цеха) допускается увеличение светового потока до 20 лм/м².
Следует учитывать, что аккумуляторная система аварийного освещения обеспечивает работу в автономном режиме, поэтому оптимизация светового потока важна для увеличения времени работы без электропитания.
Для контроля и подтверждения соответствия нормам выполняются замеры освещенности и яркости с использованием люксметров и гониофотометров, что обеспечивает объективную оценку эффективности аварийного освещения.

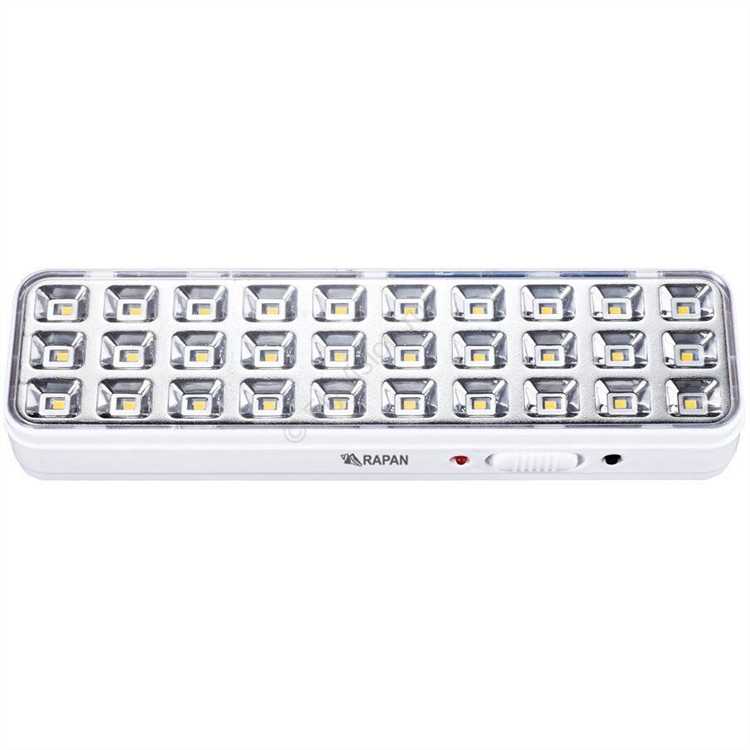

Конструкция и материалы корпуса светильников для аварийного и рабочего освещения
Корпуса светильников аварийного освещения проектируются с учётом повышенных требований к пожарной безопасности, герметичности и ударопрочности. В них обычно используются негорючие или трудногорючие материалы с высоким классом защиты от пыли и влаги (не ниже IP44, часто IP65 и выше).
Для рабочего освещения корпуса допускают широкий спектр материалов в зависимости от условий эксплуатации, часто применяют легкие алюминиевые сплавы или пластики с ударопрочностью, но с меньшими требованиями к герметичности и огнестойкости.
- Материалы корпусов аварийных светильников:
- Металлы с порошковым покрытием – обеспечивают защиту от коррозии и механических повреждений.
- Пластики с UL94 V-0 – самозатухающие, снижают риск возгорания.
- Стекло или поликарбонат с защитой от ультрафиолета и высокой прозрачностью для рассеивателя.
- Материалы корпусов рабочих светильников:
- Алюминиевые сплавы – легкие и хорошо рассеивают тепло.
- Пластики ABS или поликарбонат – устойчивы к механическим воздействиям, но не всегда самозатухающие.
- Стеклянные или пластиковые рассеиватели, часто без дополнительной защиты от влаги.
Конструкция аварийных светильников предусматривает встроенный аккумулятор и электронные компоненты, требующие устойчивого крепления и защиты от влаги и пыли. Это влияет на толщину стенок корпуса и наличие уплотнительных прокладок.
Рабочие светильники обычно имеют более простую конструкцию без интегрированных источников питания, что позволяет снизить вес и упростить монтаж.
- Корпус аварийного светильника должен обеспечивать защиту электроники при температуре от -20°C до +40°C.
- Рабочие светильники подбираются с учётом условий эксплуатации: для наружного освещения – с защитой IP не ниже IP54.
- Для аварийных светильников предпочтительны ударопрочные корпуса с классом IK не ниже IK07.
- Корпуса рабочих светильников могут иметь меньшую степень защиты IK, если условия эксплуатации не требуют повышенной механической стойкости.

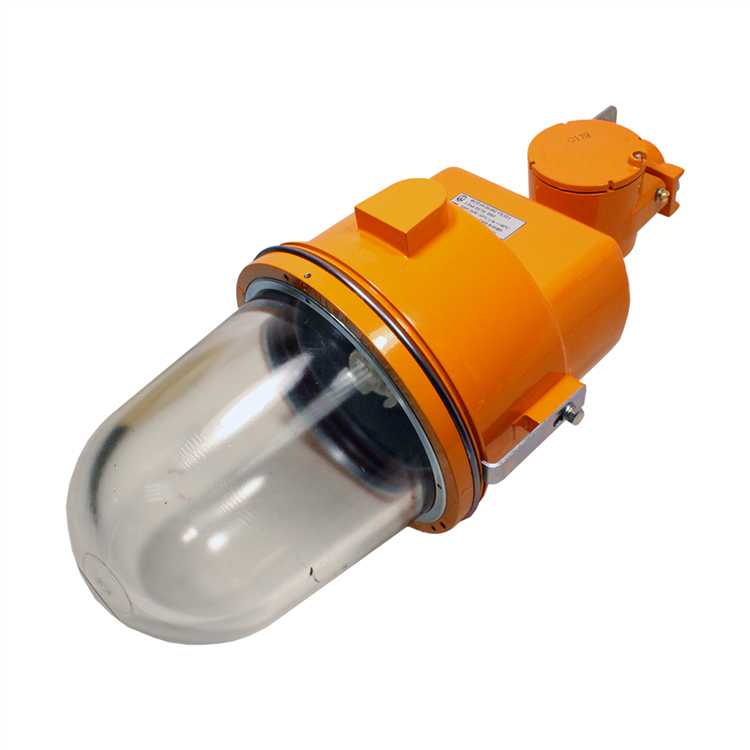

Время автономной работы аварийных светильников и нормы
Автономное время работы аварийных светильников регулируется нормативными документами и зависит от назначения объекта и условий эксплуатации. В большинстве случаев минимальное время работы при отключении основного питания составляет 60 минут.
Основные нормативы определяют следующие требования:
- Для объектов с массовым пребыванием людей (учреждения, торговые центры, школы) время автономной работы должно быть не менее 60 минут.
- В особо опасных и производственных помещениях, где возможна эвакуация или остановка технологического процесса, время автономной работы увеличивается до 90-180 минут.
- В жилых зданиях минимальный порог автономии аварийного освещения – 60 минут, при этом рекомендуется учитывать возможность длительных отключений электроэнергии.
При проектировании систем аварийного освещения следует учитывать:
- Тип источника питания: аккумуляторные батареи должны обеспечивать заданный запас энергии с запасом не менее 10% от номинального времени.
- Техническое состояние аккумуляторов: регулярное тестирование и замена по сроку службы (обычно 3-5 лет) гарантируют сохранение требуемого времени работы.
- Режим работы светильников: в некоторых системах допускается поочередное включение аварийных светильников для экономии заряда.
Рекомендуется использовать светодиодные аварийные светильники с высокой энергоэффективностью для увеличения автономии без значительного увеличения ёмкости аккумулятора.
Важным аспектом является соблюдение требований ГОСТ Р 53325-2012 и СНиП 23-05-95, где четко прописаны нормы по минимальному времени автономной работы аварийных источников освещения.

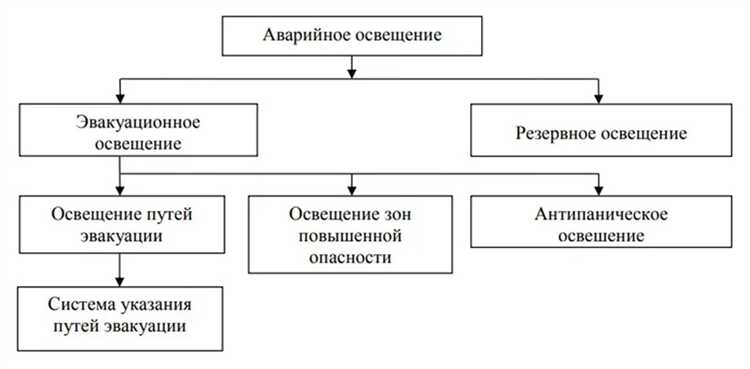

Методы включения аварийного освещения при отключении рабочего питания
Аварийное освещение активируется автоматически при пропадании основного электропитания. Основные методы включения базируются на контроле напряжения сети и обеспечении бесперебойного питания.
Автоматический переход через блок управления – самый распространённый способ. Специальный контроллер фиксирует отсутствие или падение напряжения ниже установленного порога (обычно около 180–200 В для сети 220 В) и мгновенно переключает питание на аккумулятор аварийного светильника. Время переключения не должно превышать 0,5 секунды для обеспечения непрерывности освещения.
Реле контроля напряжения применяется для защиты и переключения питания. При исчезновении рабочего напряжения реле размыкает цепь рабочего освещения и замыкает цепь аварийного питания, обеспечивая мгновенный переход.
Источник бесперебойного питания (ИБП) используется для групповых систем аварийного освещения, особенно на объектах с повышенными требованиями. ИБП обеспечивает непрерывное питание светильников без пауз, одновременно контролируя состояние сети и аккумуляторов.
Прямое питание от аккумулятора в автономных аварийных светильниках реализовано через встроенные аккумуляторные батареи с зарядным устройством. При отключении основного питания светильник работает от аккумулятора без участия внешних устройств.
Для повышения надёжности рекомендуется использовать схемы с двойным контролем состояния сети и независимыми системами аварийного питания. При проектировании важно учитывать время переключения, чтобы исключить кратковременное погашение света, которое снижает безопасность.

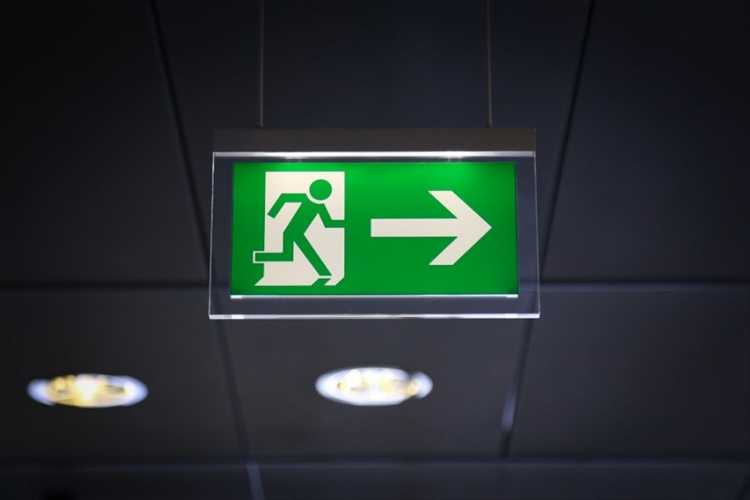

Требования к размещению и углам освещения для аварийных светильников
Аварийные светильники должны обеспечивать равномерное освещение путей эвакуации и критических зон в случае отключения основного питания. Расположение светильников выполняется с учётом длины и ширины коридоров, выходов, лестничных маршей и дверных проёмов. Максимальное расстояние между аварийными светильниками по пути эвакуации не должно превышать 10 метров.
Угол светового потока аварийных светильников обычно варьируется от 60° до 120°, что обеспечивает широкое покрытие пространства без создания резких теней и слепящих участков. В зонах с узкими проходами или лестницами угол наклона светильника рекомендуется регулировать для точечного освещения ступеней и направляющих элементов.
Высота установки светильников зависит от высоты потолков и назначения помещения. В стандартных коридорах высота крепления варьируется от 2,2 до 3 метров, что позволяет оптимально распределять световой поток. Для помещений с высоким потолком или складских зон следует использовать светильники с более узким углом и мощностью для компенсации увеличенного расстояния до поверхности пола.
При размещении аварийных светильников необходимо избегать перекрытия освещения другими конструкциями, препятствующими распространению света. Светильники должны устанавливаться так, чтобы световой поток охватывал все потенциальные зоны затенения, обеспечивая минимальный уровень освещённости не менее 1 люкс на путях эвакуации.

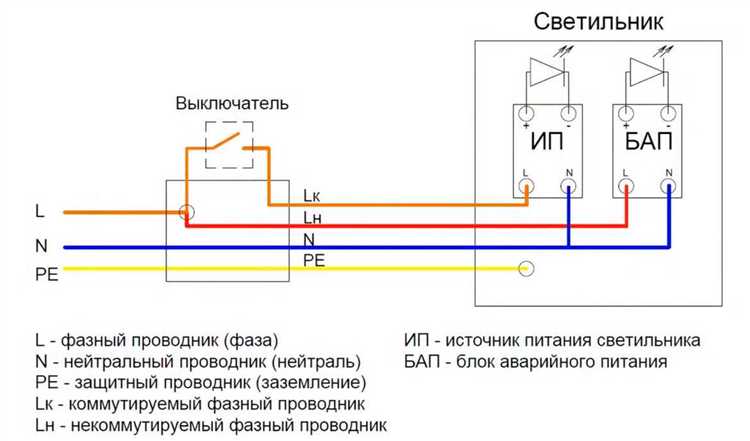

Технические стандарты и нормативы для аварийных и рабочих светильников
Аварийные светильники регулируются требованиями ГОСТ Р 53325-2012 и СП 52.13330.2016, которые определяют минимальный уровень освещённости не менее 1 люкс на путях эвакуации и до 0,5 люкс в зонах безопасности. Время автономной работы должно составлять не менее 1 часа при отключении основного питания. Светильники аварийного освещения обязаны иметь класс защиты не ниже IP44 и устойчивость к вибрациям согласно ГОСТ 31610.0.
Рабочие светильники подчиняются нормам СНиП 23-05-95 и СП 52.13330.2016, предусматривающим уровень освещённости, зависящий от специфики помещения: например, для офисных помещений – от 300 до 500 лк, для производственных цехов – до 1000 лк. Цветовая температура рабочего освещения обычно находится в диапазоне 4000–6500 К, индекс цветопередачи (CRI) должен быть не ниже 80, что обеспечивает точное восприятие цветов.
Энергопотребление аварийных светильников регулируется ГОСТ 30805.14.1 и должно обеспечивать максимальную эффективность при минимальном токе. Рабочие светильники, напротив, должны соответствовать нормам энергосбережения согласно ТР ТС 004/2011 с коэффициентом использования мощности не менее 0,9.
Монтаж аварийных светильников предусматривает обязательное резервирование питания и контроль работоспособности через автоматические системы тестирования с интервалом не реже одного раза в месяц, что отражено в ПУЭ-7. Рабочие светильники требуют правильного размещения и углов наклона, чтобы обеспечить равномерное распределение светового потока согласно СНиП 23-05-95, избегая засветок и теней.
Все светильники должны иметь маркировку с указанием класса энергоэффективности, степени защиты, параметров питания и даты производства в соответствии с ГОСТ 31565-2012. Несоблюдение данных норм влечёт снижение функциональности и безопасности освещения, что особенно критично для аварийных систем.
Вопрос-ответ:
В чем основное отличие аварийных светильников от рабочих по функционалу?
Аварийные светильники предназначены для освещения в случаях отключения основного питания, обеспечивая безопасность и возможность эвакуации. Рабочие светильники, напротив, служат для постоянного освещения рабочих зон, обеспечивая комфортные условия для выполнения задач в обычных условиях.
Какие требования предъявляются к автономности аварийных светильников?
Аварийные светильники должны сохранять работоспособность в течение определенного времени после отключения электроэнергии, обычно это не менее 1 часа, а в некоторых случаях — до 3 часов. Это время обеспечивает возможность безопасной эвакуации и предотвращения паники.
Как отличаются требования к установке аварийных и рабочих светильников?
Аварийные светильники устанавливаются в ключевых местах эвакуационных путей, таких как выходы, лестничные клетки и коридоры, с учетом углов обзора для равномерного освещения. Рабочие светильники размещаются в зонах непосредственной деятельности, чтобы обеспечить оптимальный уровень света для выполнения задач.
Можно ли использовать обычные рабочие светильники в качестве аварийных?
Использовать рабочие светильники в аварийных целях не рекомендуется, так как они не оснащены автономным питанием и не проходят соответствующие испытания на безопасность и время работы без основного питания. Аварийные светильники имеют специальные характеристики и сертификацию.
Как влияет тип освещения на энергоэффективность при аварийном и рабочем освещении?
Рабочие светильники часто выбираются с учетом энергоэффективности для длительного использования, используя LED-технологии с низким энергопотреблением. Аварийные светильники, несмотря на автономность, также применяют энергоэффективные источники света, но приоритетом является надежность и длительность работы от встроенного аккумулятора.
В чем основные функциональные различия между аварийными и рабочими светильниками?
Аварийные светильники предназначены для обеспечения минимального уровня освещения в помещении при отключении основного питания или возникновении чрезвычайных ситуаций, чтобы обеспечить безопасную эвакуацию и ориентирование. Они оснащены автономными источниками питания, обычно аккумуляторами, и включаются автоматически при отсутствии электричества. Рабочие светильники, наоборот, обеспечивают постоянное освещение для нормального выполнения производственных или бытовых задач и зависят от основного электроснабжения.
Какие требования предъявляются к установке аварийных светильников по сравнению с рабочими?
Аварийные светильники размещают в ключевых местах, таких как выходы, коридоры и лестничные площадки, чтобы гарантировать видимость маршрутов эвакуации. Их установка должна учитывать направление светового потока и угол освещения, чтобы максимально охватить критичные зоны. Рабочие светильники размещают с целью равномерного и достаточного освещения рабочих поверхностей и зон деятельности, обращая внимание на уровень яркости и цветовую температуру, соответствующие условиям труда.
