Индивидуальный тепловой пункт что это

Индивидуальный тепловой пункт (ИТП) предназначен для передачи тепловой энергии от централизованной системы теплоснабжения к системам отопления, вентиляции и горячего водоснабжения конкретного здания. Его основная функция – адаптация параметров теплоносителя к требованиям внутренней сети. ИТП позволяет точно регулировать температуру и расход теплоносителя, что способствует снижению энергозатрат до 30% по сравнению с устаревшими системами с элеваторными узлами.

Современный ИТП включает в себя теплообменники, насосные группы, автоматические регуляторы температуры, запорно-регулирующую арматуру и систему диспетчеризации. Пластинчатые теплообменники используются для эффективной передачи тепла между сетевой и внутренней системами, обеспечивая высокий КПД и компактность конструкции. Автоматизированные контроллеры обеспечивают управление режимами в зависимости от температуры наружного воздуха, времени суток и заданных параметров комфорта.

При проектировании ИТП важно учитывать расчетные тепловые нагрузки, тип здания, особенности существующих инженерных сетей. Для жилых домов мощность оборудования подбирается с учетом сезонных колебаний и необходимости подготовки горячей воды. Установка погодозависимой автоматики и систем учета тепла позволяет обеспечить точный контроль за потреблением и снизить эксплуатационные расходы.

Эффективность работы ИТП напрямую зависит от правильной настройки и регулярного технического обслуживания. Рекомендуется проводить инспекцию узлов регулирования не реже одного раза в сезон, а теплообменное оборудование очищать от отложений каждые 1–2 года. Это обеспечивает стабильную работу, предотвращает перегрев и сокращает износ компонентов.

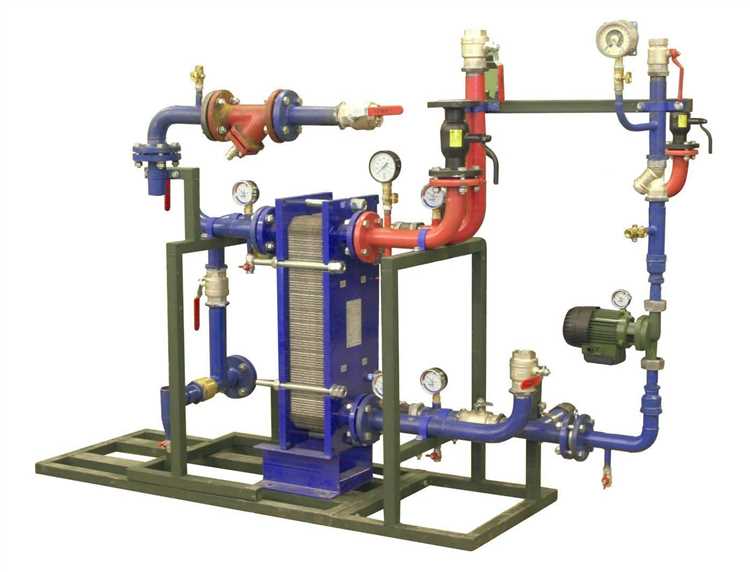

Для чего нужен индивидуальный тепловой пункт в многоквартирном доме

Индивидуальный тепловой пункт (ИТП) обеспечивает точное регулирование подачи тепловой энергии в многоквартирный дом, адаптируя параметры теплоносителя под реальные потребности здания. В отличие от центральных тепловых пунктов, ИТП позволяет изменять температуру подачи и расход теплоносителя в зависимости от погодных условий, что снижает теплопотери и увеличивает эффективность отопления.

ИТП обеспечивает автоматическое управление отоплением и горячим водоснабжением, включая погодозависимую автоматику, которая корректирует температуру подачи в режиме реального времени. Это позволяет избежать перегрева помещений в тёплые дни и снизить потребление тепловой энергии до 30% по сравнению с домами, не оснащёнными ИТП.

Еще одно ключевое преимущество – возможность точного учёта тепловой энергии с помощью узлов коммерческого учёта. Жильцы платят только за фактически потреблённую тепловую энергию, что делает оплату справедливой и прозрачной. При этом дом выходит из системы равномерного распределения тепла, характерной для старых схем централизованного теплоснабжения.

ИТП также решает проблему снижения давления в системе и устраняет гидравлические удары, благодаря установке теплообменников, насосного оборудования и регулирующей арматуры. Это продлевает срок службы внутренних инженерных систем здания, снижает риск аварий и протечек.

При наличии ИТП появляется возможность отключения горячего водоснабжения на техническое обслуживание без остановки отопления, что особенно важно в межсезонье. Кроме того, установка теплообменников позволяет отказаться от подачи воды из городской сети напрямую в систему ГВС, что повышает гигиеническую безопасность горячей воды в квартирах.

Какие системы входят в состав ИТП и как они взаимодействуют

Система автоматического регулирования управляет параметрами подачи тепла в зависимости от внешней температуры и времени суток. В её состав входят датчики температуры, погодные компенсаторы, регулирующие клапаны и электронные контроллеры. Взаимодействие компонентов обеспечивается по замкнутому контуру: контроллер считывает данные с датчиков и управляет исполнительными механизмами в режиме реального времени.

Насосные группы отвечают за циркуляцию теплоносителя в контуре отопления и горячего водоснабжения. Применяются циркуляционные насосы с частотным регулированием, что позволяет адаптировать расход теплоносителя к текущим потребностям здания. Насосы работают синхронно с системой автоматизации, получая команды от контроллера и обеспечивая необходимое давление в трубопроводах.

Система горячего водоснабжения (ГВС) включает в себя отдельный теплообменник и смесительные узлы. При открытии крана в квартире датчик фиксирует поток и активирует подачу тепла к теплообменнику ГВС. Это позволяет обеспечить мгновенный нагрев воды с заданной температурой без потерь на циркуляцию в магистралях.

Система учета тепловой энергии оснащается теплосчетчиками, фиксирующими объем и температуру теплоносителя на входе и выходе. Эти данные используются для точного расчета потребления тепла и формирования счетов. Система учета интегрируется в единый модуль диспетчеризации, откуда данные передаются в управляющую компанию или систему «умного дома».

Обратная связь между системами реализуется за счет цифровых протоколов управления (Modbus, BACnet), позволяющих синхронизировать работу всех компонентов. Это исключает избыточное потребление ресурса, обеспечивает стабильную работу при изменении внешних условий и позволяет оперативно реагировать на отклонения в работе ИТП.

Как работает система автоматического регулирования в ИТП

Система автоматического регулирования в индивидуальном тепловом пункте (ИТП) предназначена для поддержания заданных параметров теплоносителя в зависимости от внешних условий и графика потребления. Основу системы составляют регуляторы температуры, расхода и давления, соединённые с исполнительными механизмами и датчиками, расположенными на ключевых участках тепловой схемы.

Наиболее важным элементом является регулятор температуры теплоносителя в системе отопления. Он управляет положением трехходового или четырехходового клапана, изменяя пропорцию смешения подающего и обратного потока. При понижении наружной температуры автомат увеличивает подачу горячей воды, обеспечивая стабильную температуру внутри помещений. Настройка температурного графика выполняется с учетом тепловой инерции здания и сезонных колебаний.

В системах горячего водоснабжения используется погодозависимое и временное регулирование. В часы пик допускается повышение температуры ГВС до 60 °C, в ночной период – снижение до 50 °C. Управление осуществляется через электронные контроллеры, запрограммированные на соответствующие режимы.

Регуляторы давления и перепада устанавливаются на подающей и обратной линиях для предотвращения гидроударов и разбалансировки системы. Стабильность давления необходима для корректной работы теплообменников и предотвращения перегрузки насосного оборудования.

Для управления всей системой используется централизованный программируемый контроллер с возможностью дистанционного мониторинга и коррекции параметров. Данные от датчиков температуры, давления и расхода передаются по цифровым протоколам (Modbus, BACnet), что упрощает интеграцию в систему диспетчеризации здания.

Автоматическое регулирование снижает теплопотери до 15–20 % по сравнению с ручным управлением, а также увеличивает срок службы оборудования за счёт равномерной нагрузки на элементы системы. Рекомендуется проводить ежегодную калибровку датчиков и проверку алгоритмов регулирования с привлечением специализированных организаций.

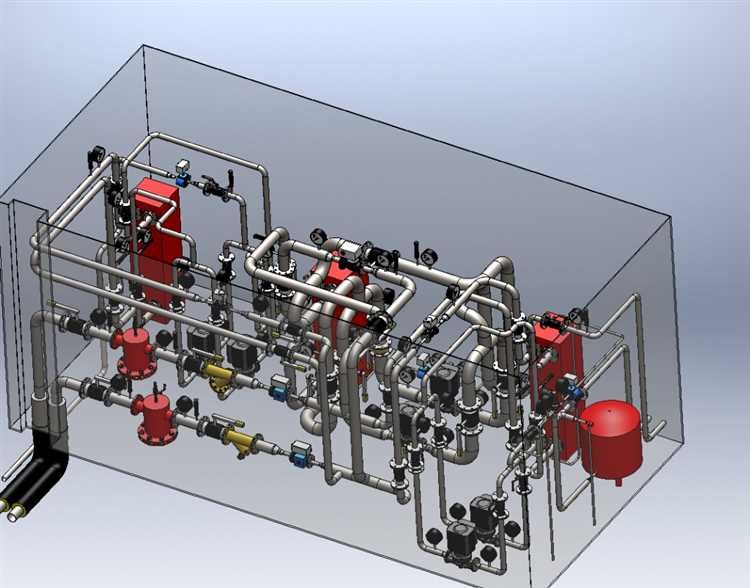

Чем отличается теплообменник ИТП от центрального отопления

Теплообменник в составе индивидуального теплового пункта (ИТП) и система центрального отопления выполняют разные функции и работают по различным принципам. Ключевое отличие заключается в наличии промежуточного теплоносителя и степени управляемости теплопередачей.

• В ИТП теплообменник разделяет магистральный и внутренний контуры, обеспечивая теплопередачу без смешения теплоносителей. Это позволяет регулировать параметры внутри здания независимо от центральной сети.
• В центральной системе отопления теплоноситель поступает напрямую от котельной или ТЭЦ в отопительные приборы зданий. Регулирование ограничено и часто зависит от погодных условий на стороне поставщика.

Теплообменник ИТП обеспечивает гибкость:

• возможность точной настройки температуры и давления во внутреннем контуре;
• защиту оборудования здания от гидроударов и загрязнений в магистральной сети;
• возможность независимого отключения и промывки отдельных контуров без остановки всего отопления.

Кроме того, теплообменники в ИТП часто работают в составе автоматизированной системы, которая включает погодозависимую регулировку, недельное программирование и учет расхода тепловой энергии. В централизованной системе такие функции чаще отсутствуют или реализованы на уровне районных теплопунктов, а не конкретного здания.

Использование теплообменника в ИТП также снижает тепловые потери за счёт оптимизации графиков подачи и позволяет жителям получать более стабильное качество теплоснабжения независимо от состояния центральных сетей.

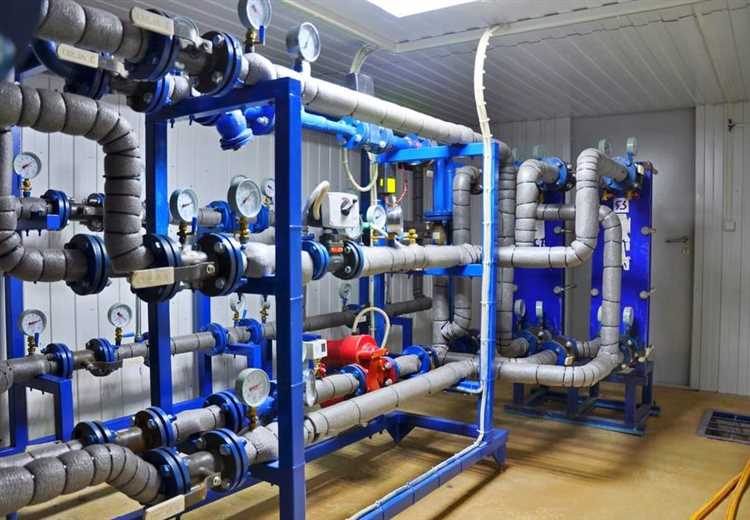

Как осуществляется подключение ИТП к инженерным сетям здания

Подключение индивидуального теплового пункта (ИТП) к инженерным сетям здания проводится по этапам, с обязательным соблюдением проектной документации и нормативных требований СП 41-102-98 и СП 118.13330.2012.

Первый этап – организация ввода тепловой энергии от тепловой сети к ИТП. Для этого на вводном участке монтируют узлы учета тепла, обратные и запорные клапаны, а также фильтры для предотвращения попадания загрязнений в оборудование.

Далее подключается система отопления здания. От выходного патрубка теплообменника ИТП прокладывают подающую и обратную линии отопления, обеспечивая герметичное и утепленное соединение для снижения теплопотерь. Диаметры труб определяются согласно тепловой нагрузке здания, с учётом гидравлических расчетов.

Одновременно подключаются системы горячего водоснабжения (ГВС), если предусмотрено. ГВС подключается через отдельный теплообменник или интегрирован в конструкцию ИТП, с установкой регулирующей арматуры и насосного оборудования.

Подключение систем вентиляции и кондиционирования осуществляется по отдельным веткам, если такие системы запитаны от теплового пункта. В каждой ветке устанавливаются балансировочные клапаны для точной настройки расхода теплоносителя.

Все линии снабжаются системой автоматического регулирования и контроля, включающей датчики температуры, давления и расхода. Они подключаются к управляющему контроллеру ИТП, обеспечивая оперативное управление и учет тепловой энергии.

Трубопроводы внутри здания и в ИТП обязательно утепляются минеральной ватой или пенополиуретаном для минимизации теплопотерь и предотвращения конденсации.

При монтаже выполняется обязательное гидравлическое испытание системы с рабочим давлением, превышающим эксплуатационное не менее чем на 1,5 раза, чтобы исключить протечки и дефекты сварных соединений.

Подключение ИТП к инженерным сетям требует координации с тепловой организацией для согласования параметров теплоносителя, графиков подачи и технических условий эксплуатации.

В завершение монтажные работы оформляются актами ввода в эксплуатацию, включая паспортизацию оборудования и настройку автоматики для стабильной и безопасной работы теплового пункта.

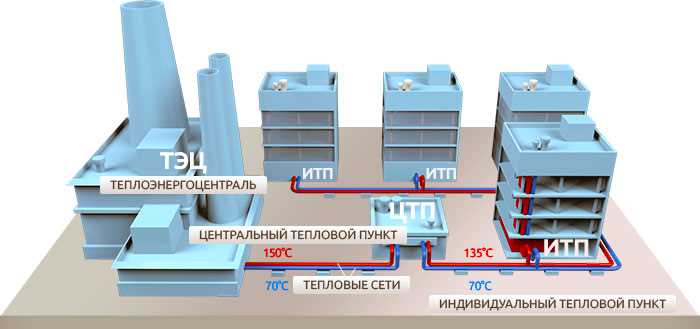

Какие приборы учета и контроля устанавливаются в ИТП

Для контроля расхода теплоносителя устанавливаются расходомеры, которые интегрируются с теплосчетчиками. Применяются магнитно-индукционные или ультразвуковые расходомеры, устойчивые к агрессивным средам и перепадам давления.

Для измерения температуры теплоносителя монтируются термопары или цифровые датчики температуры с высокой точностью (до ±0,1 °C). Они располагаются на подающей и обратной магистралях, что позволяет вычислять разность температур и, соответственно, тепловую нагрузку.

Давление теплоносителя контролируется с помощью мембранных или пружинных манометров, а в современных системах – датчиков давления с цифровым выходом, обеспечивающих интеграцию в систему автоматизации.

Дополнительно в ИТП могут устанавливаться приборы контроля параметров качества теплоносителя – датчики содержания кислорода, рН и электропроводности, что помогает своевременно выявлять отклонения и предотвращать коррозию.

Для обеспечения комплексного мониторинга и автоматического управления применяются программируемые логические контроллеры (ПЛК), которые собирают данные с всех приборов учета и контроля, обеспечивая передачу информации в диспетчерские системы.

Все приборы учета и контроля должны иметь метрологическую аттестацию и быть включены в государственные реестры для обеспечения достоверности измерений и соответствия нормативам.

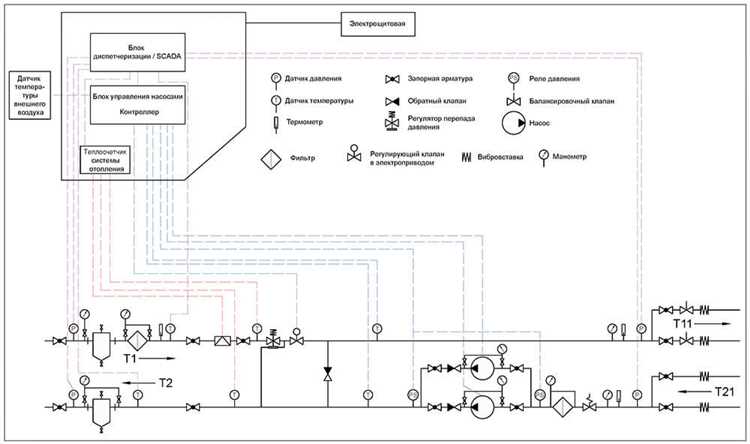

Как производится настройка температурных графиков в ИТП

Для корректной работы системы используется регулятор температуры с функцией погодозависимого управления. В регулятор вводится база – минимальная температура теплоносителя при максимальном морозе и максимальная температура при плюсовой наружной температуре. Обычно база задаётся по паспорту здания или согласно СНиП 41-01-2003.

Далее настраивается уставка температурного графика, задающая точки изменения температуры теплоносителя в зависимости от времени суток и дней недели. Это позволяет уменьшить подачу тепла в периоды пониженного потребления, например ночью или в выходные дни. Регулятор позволяет программировать несколько сегментов в сутки с точностью до 15 минут.

Для предотвращения перегрева и энергоизбыточности устанавливается нижний предел температуры подачи, при котором система отключает подогрев или переходит в режим минимальной подачи. Верхний предел задаётся с учётом максимальной допустимой температуры теплоносителя для системы отопления.

Настройка температурных графиков требует учёта инерционности системы отопления: резкие изменения температуры подачи неэффективны, поэтому изменения задаются плавными, с возможностью ограничения скорости нарастания или снижения температуры теплоносителя.

В процессе эксплуатации рекомендуется периодически корректировать графики с учётом фактических данных по температуре в помещениях и погодным условиям. Для этого используются данные от датчиков температуры наружного воздуха и обратной линии отопления, интегрируемые в систему автоматического управления ИТП.

Для сложных объектов применяются адаптивные алгоритмы регулирования, которые автоматически корректируют температурные графики на основании анализа предыдущих периодов и текущих условий, повышая экономичность и комфорт эксплуатации.

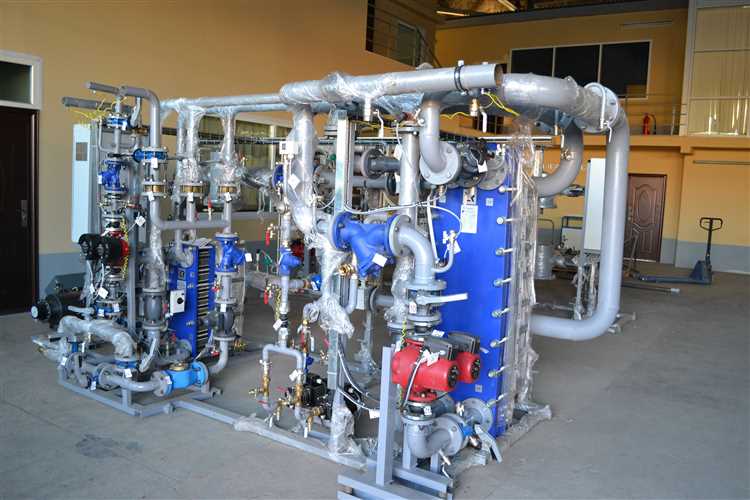

Какие требования предъявляются к размещению и монтажу ИТП

Индивидуальный тепловой пункт (ИТП) должен располагаться в специально отведённом помещении, обеспечивающем безопасность и удобство эксплуатации. Помещение ИТП рекомендуется выделять с учётом следующих параметров:

• Минимальная площадь не менее 6 м² для размещения оборудования и обеспечения доступа к нему.
• Высота потолков не менее 2,5 м для удобства монтажа и обслуживания.
• Наличие естественного или искусственного освещения, а также эффективной вентиляции для предотвращения перегрева и удаления конденсата.
• Уровень пола должен быть защищён от затопления, предпочтительно с уклоном для отвода возможной воды.
• Помещение должно быть оборудовано системой пожарной безопасности и сигнализации в соответствии с нормами.

Требования к монтажу ИТП включают:

1. Установка оборудования на виброизолирующие подставки для снижения шумов и предотвращения повреждений при вибрациях.
2. Обеспечение свободного доступа ко всем элементам ИТП для проведения регламентных работ и аварийного ремонта.
3. Герметичное и надёжное соединение трубопроводов с применением сварки или специализированных фитингов, соответствующих нормам давления и температуры теплоносителя.
4. Монтаж запорной арматуры с возможностью быстрого перекрытия подачи теплоносителя без отключения всего дома.
5. Установка системы автоматического регулирования температуры и давления с учётом характеристик здания и внешних условий.
6. Электрическое подключение должно выполняться согласно требованиям ПУЭ с обязательным заземлением и защитой от коротких замыканий.
7. Прокладка трубопроводов с минимальным количеством резких поворотов для снижения гидравлических потерь и предотвращения образования воздушных пробок.

Особое внимание следует уделить теплоизоляции труб и оборудования внутри ИТП для снижения теплопотерь и предотвращения конденсации влаги.

Помещение и оборудование должны соответствовать действующим строительным, санитарным и техническим нормативам, включая СП 60.13330.2016 и ГОСТ Р 54850-2011.

Вопрос-ответ:

Для чего устанавливают индивидуальный тепловой пункт в жилом доме?

Индивидуальный тепловой пункт служит для контроля и распределения тепла, поступающего в здание из централизованной системы отопления. Он позволяет регулировать температуру и расход теплоносителя, что улучшает комфорт внутри помещений и снижает теплопотери. Кроме того, установка ИТП дает возможность учитывать потребление тепловой энергии отдельно для здания или его частей, что обеспечивает более справедливый расчет оплаты за отопление.

Из каких основных элементов состоит индивидуальный тепловой пункт?

Основные компоненты ИТП включают теплообменник, регулирующие клапаны, насосы, систему автоматического управления и приборы учета тепла. Теплообменник разделяет систему централизованного теплоснабжения и внутреннюю систему здания, обеспечивая безопасность и контроль. Клапаны и насосы управляют подачей теплоносителя, поддерживая заданные параметры температуры и давления. Автоматическая система контролирует работу оборудования и поддерживает нужные режимы, а счетчики позволяют фиксировать объем потребленной тепловой энергии.

Какие преимущества дает установка индивидуального теплового пункта по сравнению с централизованной системой отопления без ИТП?

Установка ИТП позволяет точнее контролировать подачу тепла, адаптируя ее к потребностям конкретного здания или его частей. Это уменьшает перерасход теплоэнергии и снижает затраты на отопление. Кроме того, ИТП дает возможность устанавливать отдельный учет тепла, что делает оплату более прозрачной и справедливой для жильцов. За счет автоматизации управления достигается стабильность температурного режима и снижается риск аварий, связанных с перепадами давления или температуры.

Какие требования предъявляются к монтажу и размещению индивидуального теплового пункта?

Монтаж ИТП должен обеспечивать доступ к оборудованию для обслуживания и ремонта, надежное крепление всех элементов и герметичность соединений. Помещение, где размещается ИТП, должно иметь достаточную вентиляцию, защиту от замерзания и удобные коммуникации для подключения к системам отопления и горячего водоснабжения. Важно соблюдать нормы по безопасности и пожарной защите, а также предусмотреть возможность установки систем автоматического контроля и аварийной сигнализации.
