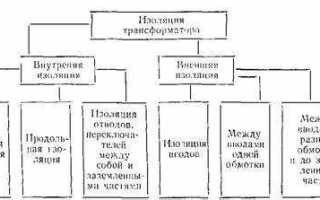

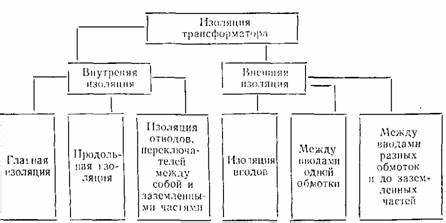

Основная изоляция – это совокупность материалов и конструктивных решений, предназначенных для предотвращения утечки электрического тока и обеспечения безопасной работы электрооборудования. В инженерной практике этот термин охватывает изоляционные слои, которые непосредственно контактируют с токоведущими частями и служат первым барьером для электрического напряжения.
Ключевым параметром основной изоляции является её диэлектрическая прочность – способность выдерживать определённое напряжение без разрушения и пробоя. Значения этого параметра определяются стандартами в зависимости от типа оборудования, рабочего напряжения и условий эксплуатации. Например, в трансформаторах и электродвигателях основная изоляция обязана выдерживать кратковременные перенапряжения и температурные нагрузки без снижения защитных свойств.
Важность точного понимания и правильного выбора основной изоляции обусловлена тем, что её повреждение ведёт к электрическим замыканиям, снижению надежности и опасности для персонала. Рекомендуется регулярно проводить технический контроль состояния изоляционных материалов с использованием измерений сопротивления и испытаний на пробой, что позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации.
Что понимается под основной изоляцией в технических системах
Её назначение:
- Гарантировать безопасность эксплуатации электрооборудования;
- Предотвращать короткие замыкания и токи утечки;
- Обеспечивать стабильность работы электрических цепей при номинальных и повышенных напряжениях.
Основные характеристики изоляции:
- Диэлектрическая прочность – способность выдерживать напряжения выше рабочей величины;
- Теплостойкость – сохранение свойств при рабочих и аварийных температурах;
- Механическая прочность – устойчивость к вибрациям, ударам и деформациям;
- Устойчивость к химическим воздействиям – влагостойкость и стойкость к агрессивным средам;
- Долговечность – сохранение функциональности в течение установленного срока службы.
Для проверки состояния основной изоляции применяют методы измерения сопротивления изоляции (мегаомметрирование) и визуальные осмотры. Регулярность проверок определяется нормативами и эксплуатационными инструкциями.
При снижении изоляционных характеристик рекомендуется:
- Определить причины повреждений – механические, термические или химические;
- Выполнить восстановительные работы или заменить изоляционный материал;
- Провести повторное тестирование для подтверждения качества изоляции.
Правильный выбор и поддержание основной изоляции критичны для надежной и безопасной работы электротехнических устройств и систем.

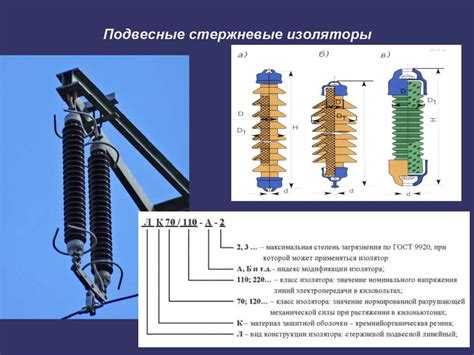

Какие материалы применяются для создания основной изоляции
ПВХ используется для проводников низкого и среднего напряжения благодаря устойчивости к воздействию влаги и механическим повреждениям. Его диэлектрическая прочность достигает 20–40 кВ/мм, что обеспечивает надежную защиту токоведущих частей.
Сшитый полиэтилен применяют в кабелях высокого напряжения из-за высокой стойкости к термическим и электрическим нагрузкам, а также низкого коэффициента диэлектрических потерь. Толщина изоляционного слоя и качество сшивки напрямую влияют на надежность изоляции.
ЭПДМ характеризуется повышенной эластичностью и устойчивостью к озону, ультрафиолету, а также химическим воздействиям. Этот материал часто используют в гибких изоляционных покрытиях и в условиях агрессивной внешней среды.
Бумажно-пропитанная изоляция, армированная маслом или синтетическими маслами, сохраняет эффективность при высоких температурах и используется преимущественно в трансформаторных обмотках и силовых кабелях высокого напряжения. Важным параметром является равномерность пропитки и отсутствие воздушных включений.
Для повышения пожаробезопасности применяют изоляционные материалы с добавками антипиренов, снижающих воспламеняемость. В специализированных сферах используются также композитные изоляционные материалы, объединяющие свойства нескольких полимеров для оптимизации характеристик.
Роль основной изоляции в обеспечении безопасности оборудования
Основная изоляция обеспечивает электрическую защиту между токоведущими частями и корпусом оборудования, предотвращая ток утечки, который может привести к поражению электрическим током. Качественная изоляция минимизирует риск коротких замыканий, снижая вероятность возгораний и выхода из строя компонентов.
Материалы для основной изоляции должны обладать высокой диэлектрической прочностью, стойкостью к термическому и механическому воздействию, а также химической устойчивостью в условиях эксплуатации. Например, полиэтилен, поливинилхлорид (ПВХ) и эластомеры применяются для различных классов оборудования в зависимости от требований к напряжению и температуре.
Рассчитанная толщина изоляционного слоя и его равномерность существенно влияют на надежность оборудования. Недостатки в изоляции, такие как микротрещины или пористость, увеличивают вероятность пробоя под напряжением, что снижает безопасность эксплуатации.
Для повышения безопасности рекомендуется использование многоступенчатой изоляции, когда основная изоляция дополняется дополнительными слоями, обеспечивающими резервную защиту. Это особенно важно в силовых трансформаторах, генераторах и силовых кабелях с высокими рабочими напряжениями.
Регулярный контроль состояния основной изоляции с помощью методов измерения сопротивления изоляции и диагностики электрических пробоев позволяет своевременно выявить деградацию и предотвратить аварийные ситуации.
В технической документации и стандартах (например, ГОСТ 12.2.007.0, IEC 60204-1) строго регламентируются требования к параметрам и испытаниям основной изоляции для обеспечения безопасной эксплуатации электрооборудования.
Итогом является повышение эксплуатационной надежности, защита персонала от электротравм и предотвращение аварийных ситуаций, что делает основную изоляцию ключевым элементом безопасности технических систем.

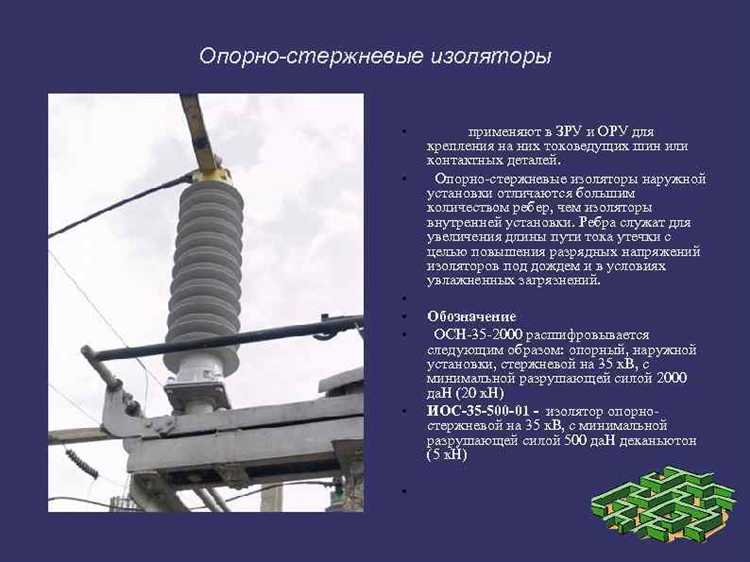

Различия между основной и дополнительной изоляцией
Основная изоляция предназначена для предотвращения контакта пользователя с токоведущими частями оборудования при нормальных условиях эксплуатации. Она обеспечивает базовый уровень защиты, соответствующий стандартам безопасности при отсутствии повреждений.
Дополнительная изоляция применяется в дополнение к основной и активируется в случае отказа последней. Она вводится в конструкцию для снижения риска поражения электрическим током при нарушении целостности основной изоляции.
- Основная изоляция является обязательной во всех устройствах, работающих под опасным напряжением. Дополнительная – только в системах, где требуется двойная или усиленная защита.
- Материалы для основной изоляции выбираются с учетом непрерывного воздействия рабочих напряжений, тогда как дополнительная изоляция ориентирована на кратковременные аварийные сценарии.
- Испытательное напряжение для основной изоляции, как правило, составляет 2–3 кВ, в то время как дополнительная изоляция должна выдерживать более высокие значения – до 5 кВ и выше, в зависимости от класса оборудования.
- Основная изоляция расположена между токоведущими частями и доступными металлическими частями. Дополнительная – между основной изоляцией и внешними поверхностями устройства.
- Маркировка и документация на изделие указывают наличие дополнительной изоляции как часть конструкции двойной или усиленной изоляции, в отличие от основной, которая предполагается по умолчанию.
При проектировании оборудования, подверженного вибрации, перепадам температуры или химическому воздействию, рекомендуется использовать дополнительную изоляцию даже в тех случаях, где нормативно она не требуется. Это существенно снижает вероятность отказов при длительной эксплуатации.
Как проверить состояние основной изоляции на практике
Оценка состояния основной изоляции начинается с измерения сопротивления изоляции мегомметром. Для точного результата необходимо отключить оборудование от сети, разрядить емкости и обеспечить сухую поверхность. Напряжение измерения выбирается согласно классу напряжения: для низковольтных систем применяется 500–1000 В, для высоковольтных – 2500 В и выше.
Нормативное значение сопротивления изоляции – не менее 1 МОм на каждый киловольт номинального напряжения. Однако в промышленной практике ориентируются на значение не ниже 2 МОм для сетей до 1000 В. При снижении ниже порогового уровня требуется комплексная диагностика.
Следующий этап – измерение коэффициента абсорбции (отношение сопротивлений через 60 секунд и 15 секунд после начала измерения). Значение менее 1,3 указывает на увлажнение или деградацию материала. Для исправной изоляции коэффициент должен составлять не менее 1,4–1,6.
Дополнительно выполняется испытание повышенным напряжением. Генератор прикладывает к изоляции напряжение в 1,5–2 раза выше рабочего. Важно контролировать ток утечки: его рост – признак пробоя или микротрещин в структуре материала.
Для визуальной проверки применяют ультрафиолетовые фонари и камеры частичных разрядов. Эти методы позволяют выявить коронные разряды и поверхностные токи без отключения оборудования.
При обнаружении отклонений изоляцию сушат, очищают от загрязнений и, при необходимости, заменяют. Повторная проверка обязательна перед возвратом оборудования в эксплуатацию.

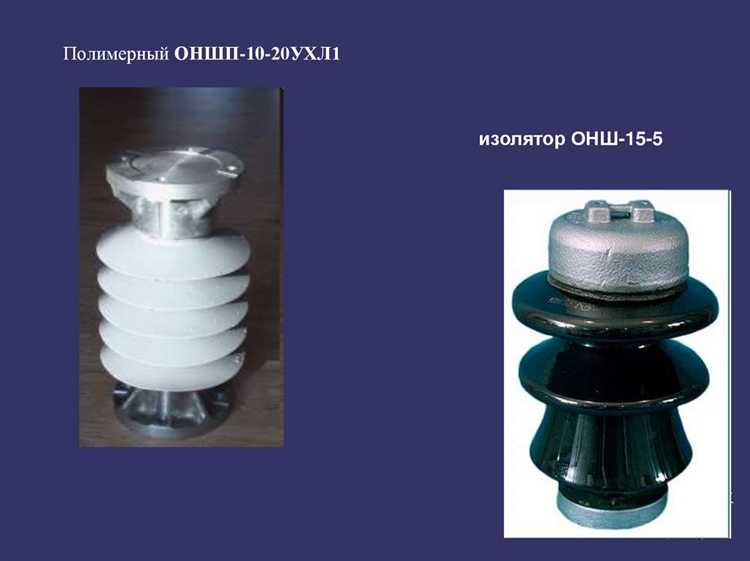

Типичные причины повреждения основной изоляции и способы их выявления
Вторая распространённая причина – механические повреждения. Нарушения целостности изоляционного слоя возникают при неаккуратной сборке, вибрациях оборудования или в процессе прокладки кабелей в ограниченных пространствах. Даже микротрещины могут стать точкой начала пробоя.
Воздействие влаги также существенно влияет на состояние основной изоляции. Попадание конденсата, протечки или высокая относительная влажность среды способствуют образованию токопроводящих каналов в изоляционном материале. Это особенно критично для бумажно-масляных и тканевых изоляций.
Химическая деградация происходит под действием агрессивных паров, масел, кислот или озона. Эти вещества разрушают молекулярную структуру изоляционных материалов, снижая их сопротивление и увеличивая вероятность электрического пробоя.
Чтобы выявить повреждения основной изоляции, применяют высоковольтные испытания с контролем пробивного напряжения. Метод мегомметрии позволяет измерить сопротивление изоляции при подаче постоянного напряжения. При значениях ниже 1 МОм на 1000 В следует подозревать деградацию материала.
Дополнительно используется методика тангенса угла диэлектрических потерь. Увеличение tgδ указывает на наличие влаги или дефектов в структуре изоляции. Для точечной диагностики применяют инфракрасную термографию, позволяющую визуализировать участки локального нагрева, часто совпадающие с зонами повреждений.
Эффективной практикой также является периодический осмотр изоляции с применением ультразвуковой диагностики. Этот метод выявляет частичные разряды, которые предшествуют полному пробою и указывают на наличие дефектов внутри материала.
Правила выбора и монтажа основной изоляции в электротехнике
Температурный режим эксплуатации также оказывает влияние на выбор. Для оборудования с рабочей температурой до +90 °C применяются ПВХ-изоляции, для диапазонов до +120 °C – силиконовые и термостойкие полиимидные покрытия. При этом следует учитывать не только максимальную, но и минимальную рабочую температуру, особенно в наружных установках.
Химическая и механическая устойчивость имеет значение в условиях агрессивной среды, вибрации или повышенной влажности. В таких случаях изоляция должна обладать стойкостью к маслам, кислотам, УФ-излучению и механическим повреждениям. Подбираются материалы с высокой прочностью на разрыв и износостойкостью.
Правильный монтаж изоляции требует соблюдения минимальных радиусов изгиба проводников, особенно при использовании сшитого полиэтилена. Нарушение этого правила снижает диэлектрическую прочность в зонах изгиба. При монтаже необходимо избегать натяжения и перекручивания кабелей, поскольку это вызывает микротрещины в изоляционном слое.
Контроль за качеством соединений обязателен. Места соединений, муфт и оконцевателей должны быть выполнены с соблюдением технологии, без зазоров и наплывов. Используются термоусадочные трубки или литые оболочки, совместимые по материалу с основной изоляцией, чтобы не возникало локальных напряжений и расслоений.
Дополнительная защита в виде оболочек или экранов необходима при монтаже в грунте, на открытом воздухе или в местах возможного механического воздействия. Изоляция должна быть закрыта защитными элементами, исключающими контакт с посторонними предметами и попадание влаги.
Проверка параметров изоляции проводится до и после монтажа. Измеряют сопротивление изоляции мегаомметром и проводят испытание повышенным напряжением. При снижении показателей ниже допустимых норм изоляцию необходимо заменить или переделать участок.
