Что является определением термина трансформаторная подстанция

Трансформаторная подстанция – это комплекс электрического оборудования, предназначенный для преобразования и распределения электрической энергии на различных уровнях напряжения. Основной элемент подстанции – силовой трансформатор, который снижает или повышает напряжение для эффективной передачи и потребления энергии.

Назначение трансформаторных подстанций включает обеспечение устойчивого и надежного электроснабжения потребителей, защиту оборудования от перегрузок и аварий, а также минимизацию потерь энергии при передаче. Они играют ключевую роль в распределительных сетях, соединяя высоковольтные линии электропередач с сетями низкого напряжения.

Правильный выбор и эксплуатация трансформаторной подстанции напрямую влияют на качество электроэнергии, безопасность объектов и экономическую эффективность энергетической системы. Современные подстанции оборудованы системами автоматического контроля и защиты, что позволяет оперативно выявлять неисправности и предотвращать аварийные ситуации.

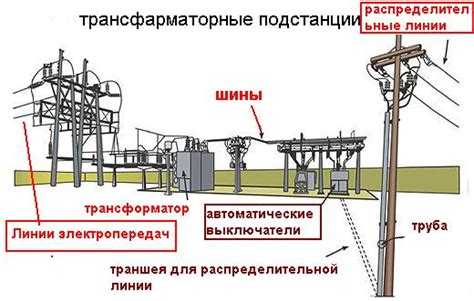

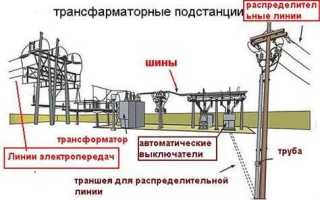

Что понимается под трансформаторной подстанцией в электроэнергетике

Трансформаторная подстанция – специализированное инженерное сооружение, предназначенное для преобразования электрического напряжения с одного уровня на другой с помощью трансформаторов. В электроэнергетике её основная функция – обеспечить надежное и эффективное распределение электроэнергии от генерации к потребителю, оптимизируя параметры напряжения для разных этапов передачи и потребления.

Подстанции классифицируются по уровню напряжения и назначению, что позволяет выделить распределительные, повышающие и понижающие трансформаторные подстанции. Например, повышающие подстанции повышают напряжение с генераторов (обычно 6-20 кВ) до уровней 110-500 кВ для передачи на дальние расстояния, тогда как понижающие подстанции снижают напряжение до 0,4 кВ для конечного потребления.

Ключевыми элементами трансформаторной подстанции являются:

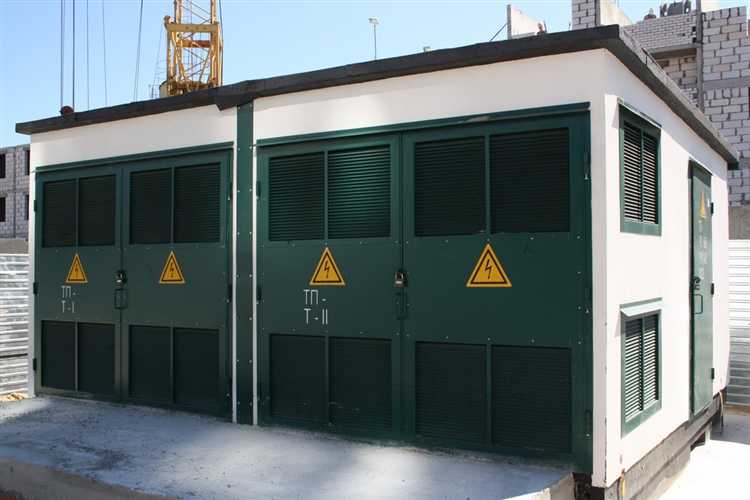

Расположение трансформаторных подстанций зависит от топологии энергосети и требований к надежности электроснабжения. В городской среде они часто располагаются в компактных сооружениях, в то время как на промышленных объектах – как открытые установки с увеличенной защитой от климатических воздействий.

Для повышения эффективности эксплуатации важно соблюдать нормативы по техническому обслуживанию, своевременно проводить диагностику состояния изоляции, трансформаторного масла и коммутационной аппаратуры. Это минимизирует риски аварий и продлевает срок службы оборудования.

Виды трансформаторных подстанций и их функциональные особенности

Трансформаторные подстанции классифицируются по напряжению, назначению и конструкции. Основные типы – распределительные, трансформаторные пункты и подстанции высокого напряжения.

Распределительные подстанции предназначены для преобразования напряжения среднего уровня (обычно 6–35 кВ) в низковольтное (0,4 кВ) для подачи электроэнергии конечным потребителям. Они оснащены силовыми трансформаторами, защитными и коммутационными аппаратами, а также измерительными приборами для контроля параметров сети.

Трансформаторные пункты – компактные установки, часто встроенные в здания или уличные шкафы. Их функция – локальное понижение напряжения для небольших районов с ограниченным числом потребителей. Они обладают ограниченным набором оборудования, что снижает стоимость и упрощает обслуживание.

Подстанции высокого напряжения (110 кВ и выше) выполняют функции передачи и преобразования электроэнергии на магистральных линиях. Они оснащены трансформаторами с большой мощностью, устройствами релейной защиты и автоматики, а также системами охлаждения и контроля. Такие подстанции обеспечивают стабильность и надёжность энергосистемы за счёт оперативного переключения и изоляции повреждённых участков.

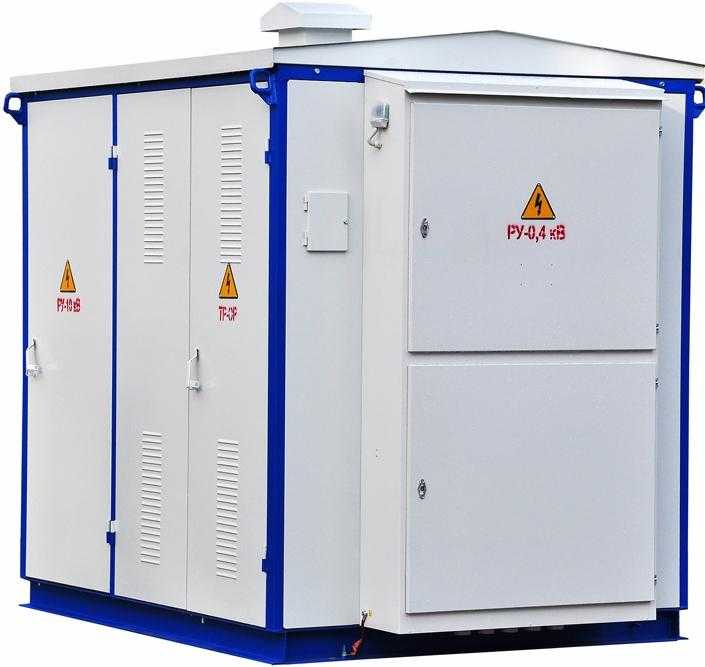

Кроме того, существуют компактные модульные подстанции с интегрированными трансформаторами и коммутацией, что позволяет быстро монтировать их в условиях ограниченного пространства и повышенных требований к мобильности.

Выбор типа подстанции определяется требованиями сети: необходимой мощностью, уровнем напряжения, условиями эксплуатации и перспективами развития инфраструктуры. Правильная классификация и функциональное назначение обеспечивают эффективность распределения и качественное электроснабжение.

Роль трансформаторной подстанции в распределении электроэнергии

В процессе распределения электроэнергии подстанция выполняет функцию преобразования напряжения, что минимизирует потери энергии на транспортировку. Например, напряжение на входе подстанции может достигать десятков киловольт, тогда как на выходе оно снижается до 0,4 кВ или 0,22 кВ, что соответствует стандартам низковольтных сетей.

Кроме трансформации напряжения, подстанции обеспечивают коммутацию и защиту электрических цепей. Встроенные аппараты автоматического отключения и защиты предотвращают аварийные ситуации, сохраняя целостность распределительной сети и снижая риск повреждений оборудования.

Для поддержания надежности электроснабжения трансформаторные подстанции оснащаются системами мониторинга состояния трансформаторов и другого оборудования. Это позволяет оперативно выявлять и устранять неисправности, минимизируя время простоя и улучшая качество электроснабжения.

Расположение подстанций стратегически планируется с учетом плотности нагрузки и протяженности линий электропередачи, что способствует оптимальному распределению энергии и снижению потерь. Технические регламенты предписывают регулярное техническое обслуживание и проверку защитных устройств, что гарантирует стабильность работы сети.

Принцип работы трансформатора в подстанции

Соотношение витков в обмотках определяет коэффициент трансформации: U₂ = U₁ × (N₂/N₁), где U₁ и U₂ – напряжения первичной и вторичной обмоток, N₁ и N₂ – количество витков. Это позволяет либо повысить, либо понизить напряжение с минимальными потерями энергии.

Для повышения эффективности и снижения потерь в сердечнике используется стальной электротехнический прокат с высокой магнитной проницаемостью. Масляное или сухое охлаждение обеспечивает стабильную работу при больших нагрузках, предотвращая перегрев. Трансформаторы снабжены защитными устройствами для предотвращения коротких замыканий и аварийных режимов.

В трансформаторных подстанциях ключевым является обеспечение надёжного и точного поддержания выходного напряжения в пределах технических норм, что достигается регулировкой отводов на обмотках и контролем рабочих параметров. Это гарантирует бесперебойное питание потребителей и защиту оборудования.

Критерии выбора места для установки трансформаторной подстанции

Выбор места установки трансформаторной подстанции требует точного учета технических, экономических и эксплуатационных факторов для обеспечения надежной работы и минимизации затрат.

• Близость к нагрузкам: Подстанция должна располагаться максимально близко к основным потребителям электроэнергии, чтобы снизить потери в распределительной сети и уменьшить длину линий электропередачи.
• Доступность для технического обслуживания: Участок должен иметь удобный подъезд для спецтехники и персонала, обеспечивать возможность безопасного и оперативного ремонта, а также проведения профилактических мероприятий.
• Электромагнитная совместимость: Место размещения должно минимизировать влияние электромагнитных полей на окружающие здания и инженерные сети, а также исключать воздействие внешних электромагнитных помех на работу оборудования.
• Геологические и гидрогеологические условия: Предпочтение отдается устойчивым и непучинистым грунтам с низким уровнем подземных вод для предотвращения проседаний и коррозии оборудования.
• Безопасность и охрана: Место должно обеспечивать защиту от несанкционированного доступа, возможность организации охраны, а также исключать угрозы внешних факторов – пожаров, наводнений, взрывов.
• Экологические ограничения: Установка подстанции не должна нарушать санитарные нормы по уровню шума, электромагнитного излучения и другим экологическим параметрам, особенно вблизи жилых и медицинских объектов.
• Топографические особенности: Рельеф должен обеспечивать устойчивость конструкции и исключать затопления, оптимально – возвышенности или плоские участки с хорошим дренажем.
• Возможность расширения: Участок должен позволять увеличение мощности подстанции при необходимости без значительных дополнительных затрат и перестроек.
• Соответствие градостроительным нормам: Место должно соответствовать требованиям действующих норм и правил по размещению электроустановок, включая санитарные разрывы и пожаробезопасность.

Соблюдение перечисленных критериев повышает эффективность эксплуатации трансформаторной подстанции и снижает риск аварийных ситуаций в электросети.

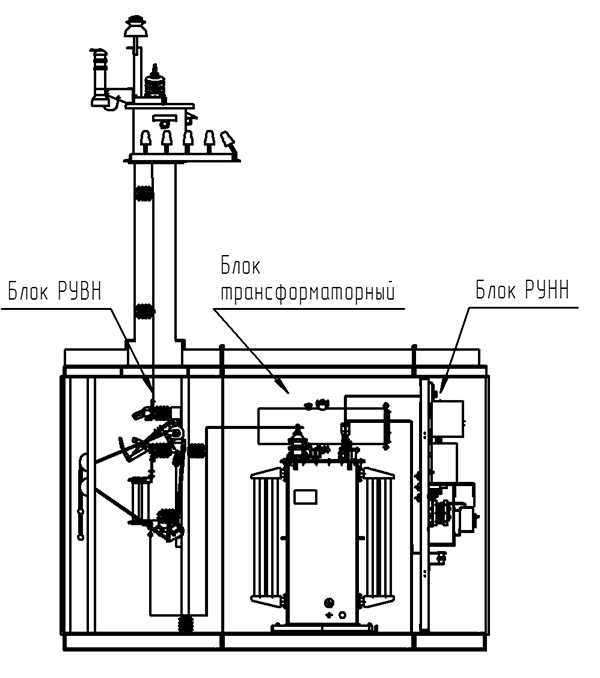

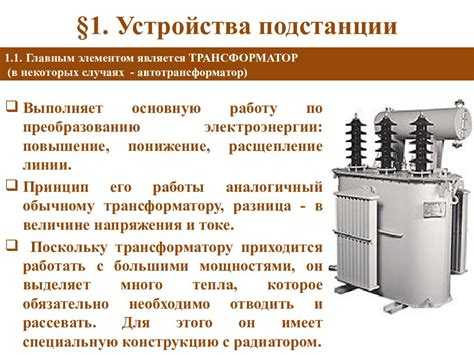

Основные элементы конструкции трансформаторной подстанции

Ключевой компонент – силовой трансформатор, преобразующий напряжение для передачи и распределения электроэнергии. Трансформатор оснащён системами охлаждения: воздушным или масляным, обеспечивающими устойчивую работу при нагрузках.

Высоковольтные вводы предназначены для подключения линии электропередачи и оснащены изоляторами и разъединителями, которые обеспечивают безопасность и возможность отключения отдельных участков без прерывания работы всей подстанции.

Коммутационное оборудование, включающее выключатели нагрузки, автоматические выключатели и предохранители, обеспечивает управление, защиту и автоматическое отключение при аварийных режимах.

Заземляющая система гарантирует безопасность персонала и предотвращает повреждения оборудования при коротких замыканиях, обеспечивая минимальное сопротивление пути тока в землю.

Панели управления и автоматики обеспечивают контроль параметров работы подстанции, регистрацию аварийных ситуаций и возможность дистанционного управления.

Требования к безопасности при эксплуатации трансформаторных подстанций

Эксплуатация трансформаторных подстанций требует строгого соблюдения норм безопасности для предотвращения аварий, травм и пожаров. Основные требования включают следующие меры:

• Обеспечение ограждения территории с высотой не менее 2,5 метра и установкой предупреждающих знаков о высоком напряжении.
• Проведение регулярных проверок изоляции, сопротивления заземления и исправности защитных устройств не реже одного раза в квартал.
• Использование средств индивидуальной защиты: диэлектрических перчаток, ковриков, защитных очков и касок при выполнении технических работ.
• Запрет на работу при повышенной влажности и в условиях дождя без специальных защитных средств и оборудования.
• Обязательное отключение подстанции и проверка отсутствия напряжения перед началом технического обслуживания или ремонта.
• Поддержание порядка на территории подстанции, исключающее возможность возгорания вследствие наличия горючих материалов или мусора.
• Обучение персонала по правилам эксплуатации и действиям при аварийных ситуациях, с обязательной проверкой знаний не реже одного раза в полгода.
• Использование автоматических систем защиты от перегрузок, коротких замыканий и замыканий на землю с оперативным отключением повреждённого участка.
• Мониторинг температуры трансформаторов и других ключевых компонентов с применением тепловизоров и систем дистанционного контроля.
• Соблюдение требований пожарной безопасности: наличие огнетушителей, систем оповещения и эвакуационных выходов.

Систематическое выполнение этих требований снижает риск аварий и обеспечивает надежность работы трансформаторных подстанций.

Влияние трансформаторных подстанций на качество электроэнергии в сети

Трансформаторные подстанции выполняют критическую функцию стабилизации параметров электрической энергии. Они обеспечивают снижение напряжения с высокого уровня до потребительского, при этом напрямую влияют на величину и стабильность напряжения в распределительной сети.

Ключевыми факторами, определяющими качество электроэнергии, являются уровень гармонических искажений, отклонения напряжения, колебания частоты и наличие импульсных помех. Правильная эксплуатация и техническое состояние трансформаторов, а также корректное регулирование подстанции, позволяют минимизировать эти отклонения.

Использование трансформаторов с низким уровнем потерь и минимальным коэффициентом нелинейных искажений способствует снижению гармонических токов, что положительно сказывается на работе потребителей, чувствительных к качеству питания. Резервирование оборудования и своевременное обслуживание сокращают риск возникновения аварий и временных перегрузок, которые ухудшают параметры сети.

Рекомендовано применять системы автоматического регулирования напряжения (AVR), которые стабилизируют выходное напряжение трансформаторов при изменениях нагрузки и колебаниях в энергосистеме. Внедрение фильтров гармоник и реакторов на подстанциях дополнительно снижает искажения и улучшает коэффициент мощности.

Важным аспектом является мониторинг качества электроэнергии с помощью цифровых устройств, позволяющих оперативно выявлять отклонения и проводить корректирующие мероприятия. Такая практика повышает надежность электроснабжения и защищает оборудование конечных потребителей от преждевременного износа.

Вопрос-ответ:

Что такое трансформаторная подстанция и какую роль она выполняет в электроснабжении?

Трансформаторная подстанция — это объект электросети, предназначенный для преобразования напряжения с высокого на низкое или наоборот. Она служит связующим звеном между линиями электропередачи и конечными потребителями, обеспечивая стабильное и безопасное распределение электроэнергии.

Почему трансформаторные подстанции необходимы в системах передачи электроэнергии?

Основная причина создания таких подстанций — снижение потерь энергии при транспортировке. Электроэнергия передаётся по линиям высокого напряжения, что уменьшает тепловые потери. На подстанции напряжение понижается до уровня, подходящего для бытового или промышленного использования, делая электроснабжение удобным и безопасным.

Какие основные компоненты входят в состав трансформаторной подстанции и как они взаимодействуют?

Главные элементы включают трансформаторы, распределительные устройства, защитные аппараты и системы управления. Трансформаторы изменяют уровень напряжения, распределительные устройства направляют поток энергии, а защитные механизмы предотвращают аварийные ситуации. Совместная работа всех этих частей обеспечивает надёжность и стабильность электроснабжения.

Как меняется назначение трансформаторной подстанции в зависимости от типа потребителей?

Для жилых районов подстанции чаще всего служат для понижения напряжения до безопасных значений, подходящих для бытовой техники. В промышленности же они могут выполнять функции как понижения, так и повышения напряжения, обеспечивая питание мощных машин и оборудования. В каждом случае параметры подстанции подбираются с учётом специфики нагрузки и требований к качеству электроэнергии.
