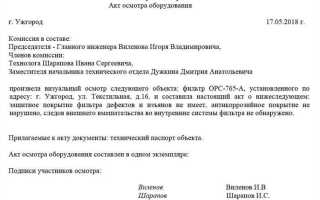

Акт осмотра электросетевого оборудования – это обязательный документ, фиксирующий техническое состояние элементов сетевой инфраструктуры: трансформаторов, распределительных щитов, силовых кабелей, заземляющих устройств и других компонентов. Его составление требует точности и соответствия актуальным требованиям нормативной документации – ПУЭ, ГОСТ 2.610-2006, а также регламентам Ростехнадзора.
Перед началом осмотра необходимо подготовить контрольный перечень оборудования, включающего инвентарные номера, место установки, дату последней проверки и информацию о плановых регламентных работах. В акте указывается не только наличие повреждений и дефектов, но и параметры, измеренные приборами: сопротивление изоляции, целостность заземляющего контура, термографическое состояние контактов при нагрузке.
Особое внимание следует уделить разделу с заключением комиссии. Здесь важно конкретизировать выявленные отклонения от нормы: например, превышение допустимого нагрева клемм более +70 °C, наличие следов коррозии на корпусе шкафа или падение сопротивления изоляции ниже 1 МОм. Формулировки должны быть технически точными и исключать двусмысленности.
При заполнении акта недопустимо оставлять пустые строки и использовать общие выражения вроде «всё в порядке» или «без замечаний». Каждый пункт должен сопровождаться либо результатами осмотра, либо ссылкой на соответствующие протоколы измерений. Подписи членов комиссии завершают документ с указанием даты и времени завершения осмотра.

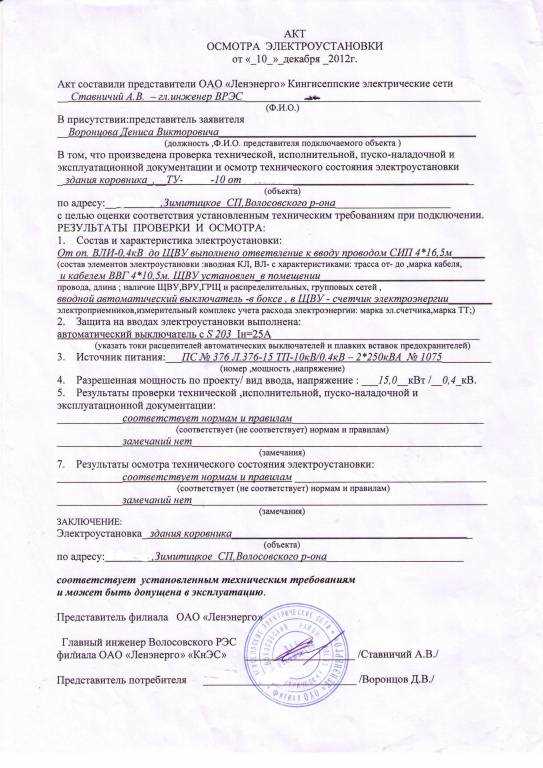

Когда необходимо составлять акт осмотра: регламент и поводы
Акт осмотра электросетевого оборудования составляется в строго определённых случаях, зафиксированных нормативными документами, включая Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и Межотраслевые правила по охране труда (ПОТ РМ). Игнорирование этих требований может привести к аварийным ситуациям и штрафным санкциям со стороны надзорных органов.
Обязательное оформление акта требуется при проведении плановых осмотров, периодичность которых зависит от типа оборудования и условий его эксплуатации. Например, для трансформаторных подстанций с круглосуточной нагрузкой регламентирован ежедневный визуальный контроль, а полный осмотр с составлением акта – не реже одного раза в 6 месяцев.
Нарушения в работе – повод для внепланового осмотра с оформлением акта. Это включает появление запаха гари, нагрев токоведущих частей выше допустимых температур, срабатывание защит, повреждение изоляции, механические деформации корпуса, вибрации или шум. Такие осмотры фиксируются документально для оценки технического состояния и последующего ремонта.
Перед вводом оборудования в эксплуатацию после монтажа или капитального ремонта составляется приёмочный акт осмотра. Он необходим для подтверждения соответствия состояния объекта требованиям проекта и технических нормативов.
Акт оформляется также при передаче оборудования между организациями, выведении из эксплуатации, при проведении энергетического аудита или по предписанию Ростехнадзора. В этих случаях документ служит юридическим подтверждением фактического состояния оборудования и результатов обследования.
Регулярное документирование осмотров не только обеспечивает соблюдение требований ПТЭЭП, но и позволяет систематизировать технический контроль, формировать архив состояния объектов и обоснованно планировать профилактические мероприятия.

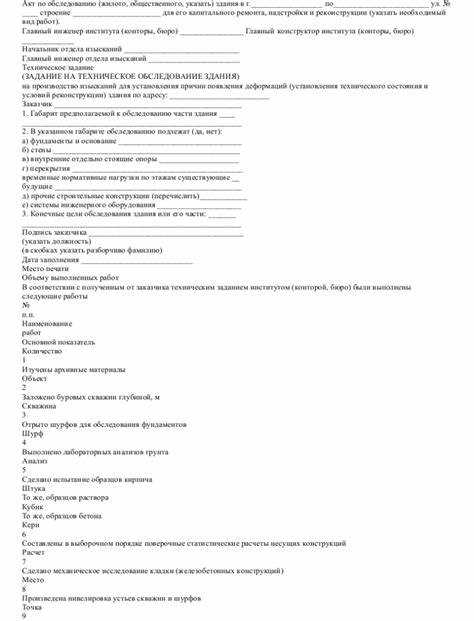

Какие данные об объекте вносятся в акт осмотра
В акт осмотра электросетевого оборудования в обязательном порядке включаются идентифицирующие характеристики объекта. Указывается точное наименование подстанции, трансформаторного пункта или линии электропередачи, включая номер и условное обозначение согласно проектной документации.
Прописывается адрес расположения оборудования с детализацией до номера здания или координат, если объект находится вне населённого пункта. Фиксируется принадлежность объекта: юридическое наименование собственника, балансодержателя или организации, осуществляющей эксплуатацию.
Указывается тип оборудования: трансформатор, распределительное устройство, ВЛ или КЛ, с расшифровкой мощности, класса напряжения и марки. Отмечается дата ввода в эксплуатацию, последние капитальные ремонты или модернизации с точной датой и кратким описанием проведённых работ.
Дополнительно вносятся сведения об условиях размещения: наличие охраны, режим доступа, наличие запрещающих знаков и ограждений. При осмотре подстанций и РУ фиксируется наличие заземляющих устройств и организация молниезащиты. Для линий – тип опор, состояние изоляции и арматуры.
Каждый элемент оборудования должен быть описан с привязкой к его фактическому состоянию и соответствию проектным данным. Особое внимание уделяется несоответствиям: расхождениям по характеристикам, отсутствующим элементам или ненадлежащему монтажу.

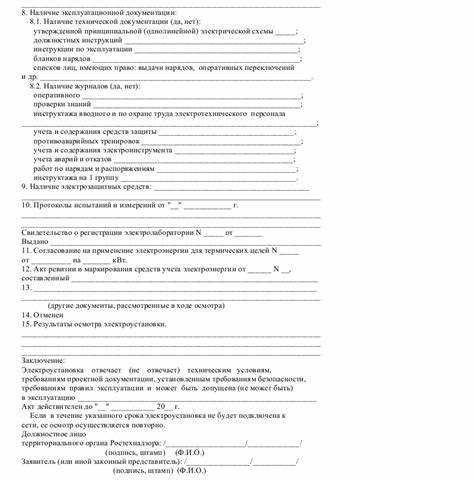

Фиксация технического состояния элементов электросети
При осмотре электросетевого оборудования обязательна детальная фиксация состояния каждого элемента с указанием выявленных отклонений от нормативов. Оценка проводится визуально и с применением измерительных приборов.
- Провода и кабельные линии: проверяется наличие повреждений изоляции, следов нагрева, коррозии, несанкционированных соединений. Отмечаются провисания, обрывы жил, контакт с посторонними объектами.
- Опоры: фиксируется коррозия металла, трещины в бетоне, деформация конструкции. Указывается отклонение от вертикали более 5°, повреждение анкеров, разболтанность соединений.
- Изоляторы: осматриваются на наличие сколов, трещин, загрязнений и следов перекрытия. Обязательно указывается тип загрязнения и степень его выраженности.
- Ограничители перенапряжений: проверяется наличие трещин, потемнений корпуса, следов термического разрушения. Указывается модель, дата последней замены, состояние индикаторов срабатывания.
- Заземляющие устройства: производится замер сопротивления заземляющего контура. Фиксируются коррозия, ослабленные соединения, отсутствие маркировки.
- Распределительные устройства: проверяется целостность оболочки, герметичность вводов, наличие перегрева на контактных соединениях. Фиксируется чистота внутри корпуса, работа вентиляции.
Все выявленные дефекты описываются с привязкой к конкретному элементу и его расположению. При наличии фотоматериалов указывается привязка к номеру фотографии. Значения параметров записываются с точностью до второго десятичного знака и сопровождаются указанием используемого прибора и даты последней поверки.

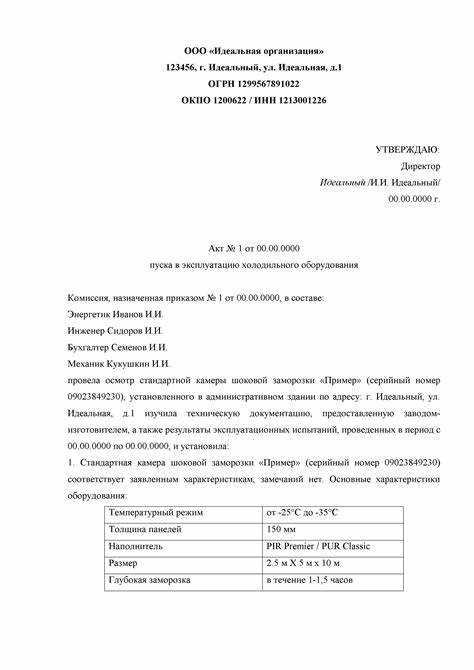

Описание выявленных дефектов и нарушений в оборудовании
В процессе осмотра электрических щитов зафиксировано ослабление контактных соединений на вводных автоматах. Приборный контроль показал превышение допустимого переходного сопротивления на клеммах фазного провода, что указывает на перегрев и повышенный риск оплавления изоляции. Рекомендуется провести ревизию всех болтовых соединений с последующей протяжкой и обработкой токопроводящей смазкой.
В распределительных шкафах обнаружены повреждения изоляции жил кабелей, обусловленные механическим воздействием при некачественном монтаже. Места повреждений находятся в непосредственной близости к токоведущим частям. Необходимо выполнить изоляционное восстановление с применением термоусаживаемых трубок, а также переукладку кабельных линий с соблюдением минимального радиуса изгиба.
На трансформаторной подстанции выявлено отсутствие маркировки на отходящих линиях и автоматических выключателях. Это затрудняет оперативное обслуживание и может привести к ошибочным действиям при аварийных переключениях. Следует выполнить нанесение стойкой маркировки с указанием назначения цепей и фазировки.
Освещение внутреннего пространства распределительных пунктов не соответствует нормативной освещённости (менее 100 лк), что затрудняет визуальный контроль состояния оборудования. Необходимо заменить вышедшие из строя светильники и, при необходимости, установить дополнительные источники света.
На щитах учёта обнаружены неисправные индикаторы фазного напряжения, в результате чего визуально невозможно определить наличие питания. Требуется замена контрольных ламп или электронных индикаторов в соответствии с характеристиками, указанными в технической документации.

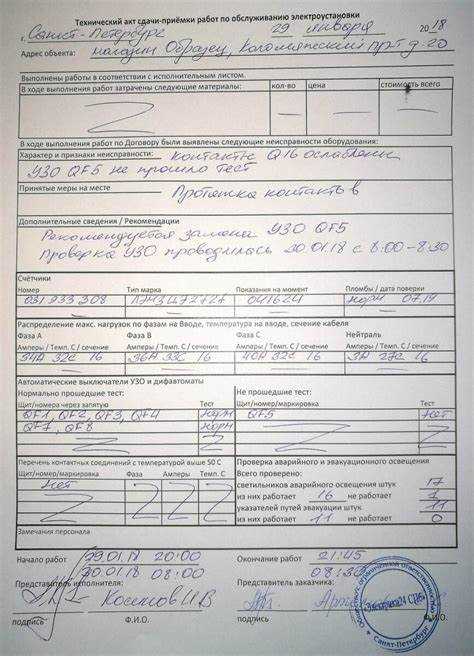

Как правильно указать принятые меры и рекомендации
В разделе акта, посвящённом принятым мерам, указываются конкретные действия, реализованные для устранения выявленных недостатков. Необходимо точно фиксировать дату выполнения работ, ответственное лицо и описание вмешательства. Например: «15.06.2025 произведена замена повреждённого автоматического выключателя QF1 на аналогичный тип ВА47-29 3P 16A. Работы выполнил электромонтёр 4 разряда Иванов И.И.».
Недопустимо использовать размытые формулировки вроде «проведены работы» или «устранено замечание». Такие записи не позволяют объективно оценить выполненные мероприятия и не подлежат проверке.
В блоке рекомендаций фиксируются конкретные предложения по дальнейшим действиям, направленным на обеспечение безопасной и надёжной работы оборудования. Указывается техническое основание рекомендаций – данные измерений, результаты визуального осмотра, нормативные документы. Пример корректной записи: «Рекомендуется произвести замену вводного кабеля АВВГ 4х10 мм² в связи с превышением термического нагрева до 78 °C (предел по ПУЭ – 70 °C)».
Рекомендации должны содержать указание на срок реализации, ответственное подразделение и при необходимости – ссылку на регламентирующий документ. Например: «До 10.07.2025 установить дополнительное заземление для шкафа ЩО-70 согласно п.1.7.103 ПУЭ. Ответственный – служба главного энергетика».
Все сведения проверяются на актуальность и соответствие действующим нормативам перед передачей акта на подпись. Несоответствие формулировок требованиям может привести к признанию акта недействительным при проверке Ростехнадзором.
Требования к подписям и заверению акта осмотра
Акт осмотра электросетевого оборудования должен содержать подписи всех участников осмотра: ответственного за проведение проверки и представителя эксплуатирующей организации. Подписи должны быть выполнены от руки, с указанием фамилии, имени и отчества (полностью или инициалами), должности и даты подписания.
Для заверения акта осмотра обязательно наличие печати организации, если она предусмотрена внутренними регламентами или нормативами. Печать ставится рядом с подписями, что подтверждает подлинность документа и его юридическую силу.
Подписи должны быть разборчивы и устойчивы к изменению (записи шариковой или гелевой ручкой, чернила должны быть стойкими к выцветанию и смазыванию). Исправления и помарки в местах подписей недопустимы; при необходимости повторного оформления акта нужно составлять новый документ.
При отсутствии одного из обязательных подписантов акт считается неполным и подлежит повторному оформлению либо подтверждению в установленном порядке (например, протоколом разногласий или дополняющим актом).
Дата подписания акта должна совпадать с днем проведения осмотра или быть не позднее следующего рабочего дня. Несоблюдение сроков подписания влияет на юридическую силу документа и может вызвать претензии при проверках.
Если акт оформляется с участием нескольких организаций, каждая из них заверяет документ своей подписью и печатью, что отражается в конце акта в отдельном разделе, обозначенном как «Подписи сторон».
Для электронного документооборота допускается использование квалифицированной электронной подписи, соответствующей требованиям законодательства РФ, при условии наличия сертификата ключа подписи и технической возможности проверки подлинности документа.
Ошибки при заполнении акта, которые могут привести к отказу в приеме
Отсутствие точных данных о наименовании и серийном номере оборудования приводит к невозможности идентификации и верификации объекта осмотра.
Некорректное указание даты и времени осмотра вызывает сомнения в актуальности проверки и может стать основанием для отказа.
Пропуск или неправильное заполнение граф, отвечающих за измеренные параметры (например, напряжение, ток, сопротивление изоляции), снижает достоверность акта.
Отсутствие подписей ответственных лиц или их несовпадение с регистрационными данными вызывает формальные претензии к документу.
Использование неразборчивого или исправленного текста, а также зачеркиваний без повторной подписи снижает юридическую силу акта.
Несоответствие фактического состояния оборудования и описания в акте, в частности, неуказание выявленных дефектов или повреждений, ведёт к отказу в приёме документа.
Ошибка в обозначении единиц измерения (например, килоом вместо мегом) приводит к неправильной интерпретации результатов и требует корректировки.
Нарушение последовательности заполнения разделов акта, например, отсутствие итогового заключения или рекомендаций по ремонту, уменьшает полноту отчёта и приводит к возврату на доработку.
Отсутствие подтверждающих документов, таких как протоколы калибровки приборов, используемых при осмотре, снижает доверие к результатам и вызывает отказ.
Игнорирование требований нормативных документов при оформлении акта, в том числе ГОСТ и ПУЭ, является прямым основанием для отклонения документа заказчиком.
Вопрос-ответ:
Какие основные данные нужно указывать при заполнении акта осмотра электросетевого оборудования?
В акте указывают дату и место осмотра, наименование и местоположение оборудования, данные ответственных лиц, а также технические характеристики осматриваемых элементов. Обязательно фиксируются вид и состояние оборудования, наличие дефектов, повреждений или признаков износа, а также результаты проверочных замеров и визуального осмотра.
Какие ошибки часто допускают при заполнении акта осмотра электросетевого оборудования?
Распространённые ошибки включают неполное заполнение полей, отсутствие подписей ответственных сотрудников, отсутствие конкретики в описании состояния оборудования, пропуск важных данных о выявленных повреждениях, а также отсутствие фотографий или других подтверждающих материалов. Такие ошибки могут привести к недостоверности документа и проблемам при последующем обслуживании.
Нужно ли фиксировать выявленные дефекты в акте и как это правильно сделать?
Да, все обнаруженные дефекты должны быть подробно описаны в акте. Для этого указывают тип повреждения, его местоположение, размер или степень износа, а также предполагаемую причину. Лучше всего дополнить описание фотографиями или схемами, чтобы информация была максимально понятной и однозначной для специалистов, которые будут заниматься ремонтом или заменой.
Кто должен подписывать акт осмотра электросетевого оборудования и почему это важно?
Акт должен подписывать инженер или техник, проводивший осмотр, а также ответственные за эксплуатацию или техническое состояние объекта. Подписи подтверждают подлинность проведённой проверки и согласие сторон с зафиксированными результатами. Без подписей документ теряет юридическую силу и не может служить основанием для проведения ремонтных работ или иных мероприятий.
Как правильно оформлять результаты измерений и проверок в акте осмотра?
Результаты измерений необходимо фиксировать в специально отведённых графах акта, указывая единицы измерения и дату проведения. Важно записывать показания приборов с точностью и указывать методику проверки, если она отличается от стандартной. При обнаружении отклонений от норм приводятся комментарии и рекомендации по дальнейшим действиям, что помогает своевременно выявлять неисправности и предотвращать аварии.
Какие основные разделы необходимо заполнить в акте осмотра электросетевого оборудования?
В акте осмотра электросетевого оборудования обычно отражают данные о самом оборудовании (тип, заводской номер, технические характеристики), результаты визуального осмотра (наличие повреждений, следов коррозии, загрязнений), состояние соединений и креплений, а также результаты проверки изоляции и других параметров, если они проводились. Важно подробно указать дату осмотра, место проведения, а также ФИО и должности участников, чтобы документ имел юридическую силу и мог служить основанием для принятия решений по ремонту или замене оборудования.
Как правильно фиксировать обнаруженные неисправности и повреждения в акте осмотра электросетевого оборудования?
Обнаруженные неисправности и повреждения следует описывать максимально конкретно и точно. Нужно указать место и характер дефекта — например, трещина в изоляции кабеля, следы окисления на контактах или механические повреждения корпуса. При наличии фотодокументации стоит приложить снимки с привязкой к соответствующим пунктам акта. Важно также отметить возможные причины возникновения повреждений и указать рекомендации по дальнейшим действиям: требуется ли ремонт, замена или дополнительная диагностика. Такой подход поможет избежать недоразумений и обеспечит прозрачность в процессе технического обслуживания.
