Деревянные шпалы, несмотря на доступность и длительную историю применения в железнодорожной инфраструктуре, подвержены разрушениям под воздействием ряда факторов. Средний срок службы пропитанных шпал колеблется от 20 до 30 лет, однако при неблагоприятных условиях дефекты могут проявиться уже через 5–10 лет эксплуатации.
Основной причиной разрушения служит биологическая деградация древесины, вызванная гниением. При содержании влаги выше 20% и температуре от +5 °C активно развиваются дереворазрушающие грибы. Особенно подвержены заражению участки шпал в зоне контакта с балластом и шпальной подушкой, где задерживается влага и затруднена вентиляция.
Дополнительным фактором является механическое изнашивание. Места крепления рельсов подвержены трещинам и раскалыванию из-за циклических нагрузок от движения подвижного состава. Повторное вбивание костылей в те же отверстия снижает удерживающую способность древесины, увеличивая риск продольного раскола.
Технологические дефекты, допущенные при изготовлении и пропитке, также влияют на долговечность шпал. Неполная пропитка антисептиком, низкое качество исходной древесины, превышение допустимой влажности при обработке – всё это ведёт к преждевременному разрушению.
Для повышения срока службы деревянных шпал необходимо строго соблюдать нормативные требования к влажности древесины перед пропиткой (не выше 25%), обеспечивать равномерное насыщение защитными составами и производить своевременный отбор и выбраковку повреждённых элементов при осмотрах.
Как влага и перепады температур влияют на прочность шпал
Деревянные шпалы подвержены разрушению при регулярном воздействии влаги, особенно в зонах с неустойчивым климатом. Проникновение воды в древесину увеличивает её влажность, что приводит к разбуханию волокон и потере геометрической стабильности. При снижении температуры замёрзшая в порах вода расширяется, провоцируя микротрещины и расслоение структуры шпалы.
Циклическое замораживание и оттаивание способствует ускоренной деградации древесины. Уже при 5–10 таких циклах наблюдается снижение прочности на изгиб до 20–25%. Особенно уязвимы шпалы, установленные в местах с плохим водоотводом, где влага задерживается у подошвы шпалы и не испаряется естественным путём.
Дополнительный риск создаёт гигроскопичность древесины: она активно впитывает влагу из воздуха при повышенной относительной влажности. Это приводит к биологическому разложению – появлению гнили, грибков и плесени, особенно в ядровой части шпалы, где вентиляция ограничена балластом и соседними элементами пути.
Для продления срока службы шпал рекомендуется использовать антисептическую пропитку с гидрофобными добавками, а также обеспечивать надёжный дренаж балластного слоя. В зонах с выраженными сезонными перепадами температуры необходимо регулярно контролировать состояние шпал на предмет трещин, коробления и потери целостности древесной структуры.
Какие виды грибка и плесени разрушают древесину шпал
Coniophora puteana (бурый поршащий гриб) часто развивается в местах, где шпалы контактируют с влажным грунтом. Он формирует плотный мицелий и вызывает быстрое снижение прочности. При заражении этим грибом прочность шпал может уменьшаться в 2–3 раза уже в течение одного сезона.
Trametes versicolor (разноцветный трутовик) способствует белому гниению. Его развитие характерно при чередовании сухих и влажных фаз. Плесень разрушает лигнин, делая древесину волокнистой и непрочной. Особенно активно гриб развивается в шпалах с нарушенной пропиткой.
Aspergillus и Penicillium не вызывают глубокого гниения, но ускоряют разрушение поверхности, облегчая проникновение более агрессивных грибов. Появление спор этих плесеней на шпалах – сигнал о нарушении условий эксплуатации.
Для профилактики заражения рекомендуется использовать антисептики на основе фторидов, медьсодержащих соединений и борной кислоты. Нанесение состава должно осуществляться под давлением, чтобы обеспечить проникновение вглубь массива. Необходима регулярная проверка состояния шпал на участках с повышенной влажностью, особенно в местах укладки на заболоченных или неустойчивых грунтах.
Влияние насекомых-древоточцев на целостность шпал
Насекомые-древоточцы представляют серьёзную угрозу для сохранности деревянных шпал, особенно при длительной эксплуатации в условиях повышенной влажности. Основные повреждения наносят личинки жуков-усачей (Cerambycidae), домовые усачи (Hylotrupes bajulus) и жуки-точильщики (Anobiidae). Они проникают внутрь древесины и создают многочисленные ходы, нарушая структуру шпалы изнутри.
В результате активности личинок значительно снижается несущая способность шпалы, нарушается равномерное распределение нагрузки от рельсов и возникает риск растрескивания. Особо уязвимы шпалы, обработка которых антисептиками выполнена неравномерно или не полностью. Также в зону риска попадают изделия, хранившиеся длительное время без защиты от сырости и прямого контакта с грунтом.
Обнаружение повреждений на ранних стадиях осложняется тем, что внешняя поверхность шпалы может оставаться визуально неповреждённой. Типичным признаком заражения служат мелкие отверстия и древесная пыль на поверхности. При запущенной степени разрушения возможно полное разрушение сердцевины древесины.
Для предотвращения разрушения шпал насекомыми необходимо строго соблюдать регламент антисептирования, использовать стойкие к биологическим повреждениям породы древесины, обеспечивать надёжную вентиляцию и исключать длительное переувлажнение. Также важно проводить регулярные осмотры с применением зондирования или акустической диагностики для выявления скрытых очагов поражения.
Как механические нагрузки от подвижного состава вызывают трещины
При прохождении подвижного состава на шпалы передаются импульсные нагрузки от колесных пар, величина которых может превышать 20–25 тонн на ось. Эти усилия действуют неравномерно и сопровождаются локальными динамическими ударами в зоне контакта рельсов с опорной поверхностью шпалы.
Основные участки, подверженные растрескиванию – это места установки креплений и центр шпалы под подошвой рельса. В этих зонах наблюдаются повышенные концентрации напряжений, особенно при недостаточной жесткости балластного основания. Под действием многократных изгибающих нагрузок в шпале развиваются усталостные микротрещины, которые с каждым циклом увеличиваются и объединяются в продольные или поперечные разломы.
Если деревянная шпала имеет скрытые пороки строения древесины или остаточную влажность выше допустимой (более 25%), это ускоряет процесс разрушения. Сырые или пересушенные шпалы хуже противостоят изгибающим и сдвигающим нагрузкам, теряя упругость и треща уже на 2–3 год службы.
Дополнительным фактором является разбалансировка состава и деформации путевой решетки. При разности высот рельсовых нитей или неравномерной нагрузке по вагонам нагрузка распределяется асимметрично, вызывая косое растрескивание шпал. Особенно быстро процесс прогрессирует в местах торможения и разгона составов, а также на криволинейных участках.
Для снижения риска образования трещин рекомендуется применять анкерные крепления, повышающие устойчивость рельсов на шпале, использовать шпалы только с нормативной влажностью, контролировать качество пропитки антисептиками и регулярно оценивать состояние балластного слоя под шпалами.
Почему шпалы разрушаются при неправильной пропитке антисептиками
Неправильная пропитка антисептиками снижает защитные свойства древесины, вызывая ускоренное разрушение шпал. Недостаточная глубина проникновения приводит к сохранению влажности внутри структуры, что способствует развитию грибков и плесени. В среднем, эффективная пропитка требует проникновения антисептика на глубину не менее 20 мм.
Использование антисептиков с низкой концентрацией активных веществ или неподходящим составом ускоряет вымывание защитных компонентов при контакте с балластом и влагой, снижая срок службы шпал до 3–5 лет вместо нормативных 10–15 лет.
Отсутствие контроля влажности древесины перед пропиткой – частая причина дефектов. При влажности выше 25% антисептик плохо впитывается, образуя поверхностный слой, который не защищает внутренние слои и приводит к растрескиванию и гниению под нагрузкой.
Нарушение технологии, например, недостаточное время обработки, неправильный режим вакуума или давления, приводит к неравномерной пропитке и образованию зон, уязвимых к биологическому разрушению и механическим повреждениям.
Рекомендации: применять антисептики с проверенным составом и концентрацией, поддерживать влажность древесины в пределах 15–20%, контролировать глубину и равномерность пропитки с помощью лабораторных анализов, а также соблюдать технологические параметры обработки.
Как влияет неправильное хранение и транспортировка шпал
Ошибки при хранении и транспортировке деревянных шпал значительно ускоряют развитие дефектов, даже если материал был первоначально обработан по всем стандартам. Нарушения условий в этих этапах приводят к физическим, биологическим и химическим повреждениям древесины, снижая срок её эксплуатации на десятки процентов.
Наиболее распространённые последствия неправильного хранения:
- Грибковое заражение – шпалы, оставленные без укрытия или с нарушением вентиляции, накапливают влагу. Это создает условия для развития грибков, особенно при температуре выше +5 °C и влажности древесины свыше 25%.
- Развитие плесени – при укладке шпал в штабели без прокладок между рядами вентиляция блокируется, что способствует образованию конденсата.
- Разрывы волокон – шпалы, длительно находящиеся под прямыми солнечными лучами, испытывают неравномерное высыхание, что вызывает растрескивание и деформации поверхности.
В транспортировке критичны следующие ошибки:
- Нарушение крепления – незафиксированные шпалы испытывают вибрационные и ударные нагрузки, в результате чего могут образоваться продольные трещины и сколы на торцах.
- Загрязнение антисептика – контакт с землёй, пылью или металлической стружкой при погрузке часто приводит к загрязнению поверхностного слоя, ухудшая защитные свойства пропитки.
- Сбои в логистике – длительные простои на открытых площадках в непредсказуемых климатических условиях увеличивают влажность древесины, особенно в нижних рядах штабеля.
Для минимизации рисков хранения необходимо:
- Укладывать шпалы на подложки с интервалами между рядами не менее 20 см для свободной вентиляции.
- Использовать навесы или влагозащитные покрытия, особенно в регионах с высокой сезонной влажностью.
- Обеспечить складирование на твёрдом основании с уклоном для стока воды.
Рекомендации по транспортировке:
- Фиксация штабеля в транспорте должна исключать смещение и трение шпал друг о друга.
- При перевозке в открытых вагонах или автоплатформах требуется укрытие тентом или защитной плёнкой.
- Погрузку проводить только с применением захватов, исключающих повреждение торцов и антисептированной поверхности.
Нарушения на этапах хранения и доставки зачастую неочевидны при визуальном осмотре, но проявляют себя уже в первые месяцы эксплуатации – через очаги гниения, растрескивание и снижение несущей способности шпал.

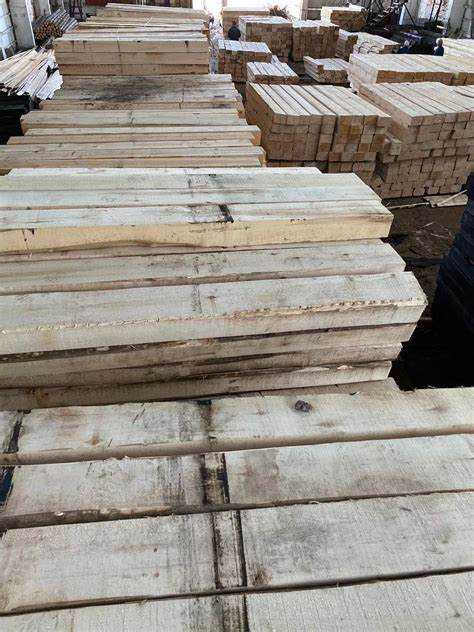

Роль некачественного сырья при производстве деревянных шпал
Прочность и долговечность шпал напрямую зависят от качества древесины, используемой на этапе заготовки. Применение сырья с внутренними пороками, такими как гниль, сучковатость, трещиноватость и поражение грибком, существенно снижает эксплуатационные характеристики готового изделия. Даже при правильной пропитке и соблюдении технологических режимов, дефектная древесина быстро теряет несущую способность.
Наиболее уязвимыми считаются шпалы, изготовленные из древесины с повышенной влажностью. Такая заготовка не обеспечивает равномерного впитывания антисептика, в результате чего внутренние слои остаются незащищёнными от биологических разрушителей. Также высокая влажность способствует деформации и короблению при сушке, что делает невозможным плотную укладку шпал в путь.
Использование древесины мягких пород (например, осины или тополя) вместо традиционно применяемых твёрдых (дуб, лиственница) приводит к ускоренному износу. Такие шпалы быстрее деформируются под нагрузкой и требуют более частой замены. Особенно это критично на участках с высокой интенсивностью движения поездов.
Чтобы избежать последствий, связанных с некачественным сырьём, необходимо внедрять строгий контроль входящей древесины на всех этапах: от первичного осмотра бревна до определения плотности, влажности и наличия скрытых пороков. Использование автоматизированных систем сортировки позволяет исключить включение дефектных заготовок в производственный процесс.
Кроме того, следует исключить приём древесины, заготовленной в неустановленные сезоны. Например, зимняя заготовка предпочтительнее, так как древесина в это время содержит меньше влаги и менее подвержена биологическому заражению.
Почему нарушение технологии укладки приводит к ускоренному износу
Испытания НИИЖТ показали: однократный про‑езд состава массой 6 000 т по участку, где шаг шпал увеличен до 700 мм вместо нормативных 600 мм, повышает изгибающие напряжения в древесине на 35 %, а скорость накопления усталостных трещин – на 28 %.
Основные дефекты, возникающие при отклонении от регламента:
- Неравномерная опора шпалы. При неполной подбивке образуются пустоты до 15 мм; нагрузка концентрируется на торцах, вызывая сколы волокон.
- Перекос рельсовой нити. Отклонение по уровню свыше 3 мм увеличивает вертикальный удар в зону костылей, ускоряя их расшатывание вдвое по сравнению с ровным профилем.
- Недостаточная толщина балласта. Слой менее 250 мм снижает коэффициент упругости пути на 40 %, что торопит износ шпалы и рельса одновременно.
- Отсутствие геотекстильной прослойки. Глина из земляного полотна проникает в щебень, повышая влажность древесины до 28 % и провоцируя биокоррозию.
Чтобы снизить скорость деградации:
- Поддерживайте шаг укладки 600 ± 5 мм; конт‑ролируйте лазерной рулеткой каждые 100 м.
- Трамбуйте балласт виброплитами до плотности 0,8 т/м³; проверка – статический модуль деформации не ниже 60 МПа.
- Используйте щебень фракции 25–60 мм с содержанием игловатых зёрен <15 % для равномерного распределения нагрузки.
- Укладывайте геотекстиль плотностью ≥250 г/м², чтобы исключить заиливание и сохранить дренаж.
- После каждого цикла подбивки выполняйте контроль нивелиром; превышение 2 мм устраняйте до открытия движения.
Соблюдение этих допусков снижает среднегодовой износ шпал с 0,35 мм до 0,18 мм и продлевает межремонтный цикл пути на 5–6 лет.
