Для воздушных линий электропередачи (ЛЭП) напряжением 10 кВ охранная зона устанавливается в соответствии с Постановлением Правительства РФ № 160 от 24.02.2009. Она представляет собой участок земли и воздушного пространства по обе стороны от линии, в пределах которого действуют ограничения на строительство, земляные работы, посадку деревьев и иную деятельность.

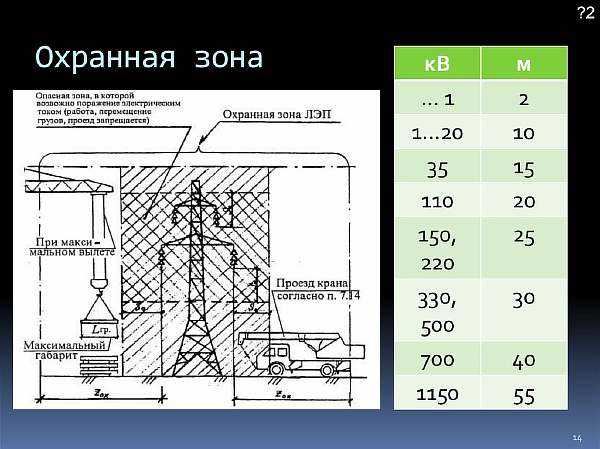

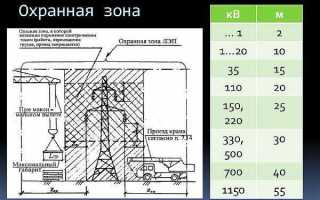

Ширина охранной зоны ЛЭП 10 кВ составляет 10 метров, по 5 метров в каждую сторону от крайнего провода. Эта величина рассчитывается не от опоры, а от крайних точек провесов проводов в горизонтальной плоскости, что особенно важно учитывать при планировании хозяйственной или строительной деятельности вблизи линии.
В пределах охранной зоны запрещается размещать здания и сооружения, загромождать подъезды к опорам, проводить посадку высокорослых деревьев, а также выполнять любые действия, которые могут повредить провода или затруднить доступ к ним при обслуживании и ремонте. При необходимости выполнения работ вблизи линии требуется согласование с организацией – владельцем ЛЭП.
Нарушение правил использования охранной зоны может повлечь административную ответственность, в том числе штрафы и предписание об устранении нарушений. Для предотвращения подобных ситуаций следует заранее уточнять границы зоны и учитывать требования к безопасному расстоянию при проектировании объектов и эксплуатации земельных участков вблизи ЛЭП 10 кВ.

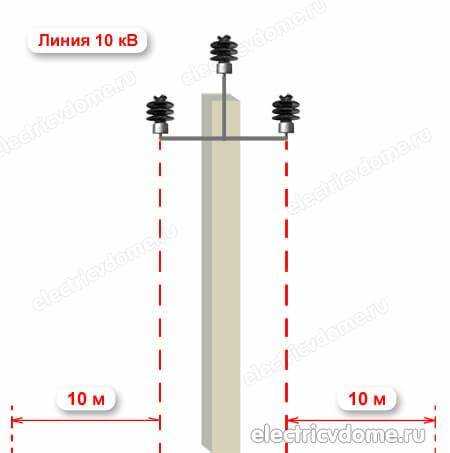

Сколько метров составляет охранная зона ЛЭП 10 кВ от проводов
Для воздушных линий электропередачи (ВЛ) напряжением 10 кВ охранная зона устанавливается в виде полосы земли по обе стороны от крайних проводов. Ширина такой зоны составляет по 10 метров в каждую сторону. Расчет ведется от проекции крайних проводов на землю, а не от опор или оси трассы.
Это означает, что если крайний провод отклоняется от вертикали в сторону, зона охраны смещается вместе с ним. Вне зависимости от количества фаз или конструкции линии, расстояние остается фиксированным – 10 метров с каждой стороны.
В пределах этой зоны запрещено строительство, складирование материалов, высадка деревьев и любые работы, которые могут повредить провода, нарушить доступ к ним или создать угрозу поражения электрическим током. Все действия в охранной зоне возможны только с согласия сетевой организации.
При модернизации ЛЭП или изменении трассы необходимо повторно определять границы охранной зоны с учетом новых координат крайних проводов. Игнорирование установленных ограничений влечет административную ответственность по статье 9.7 КоАП РФ.

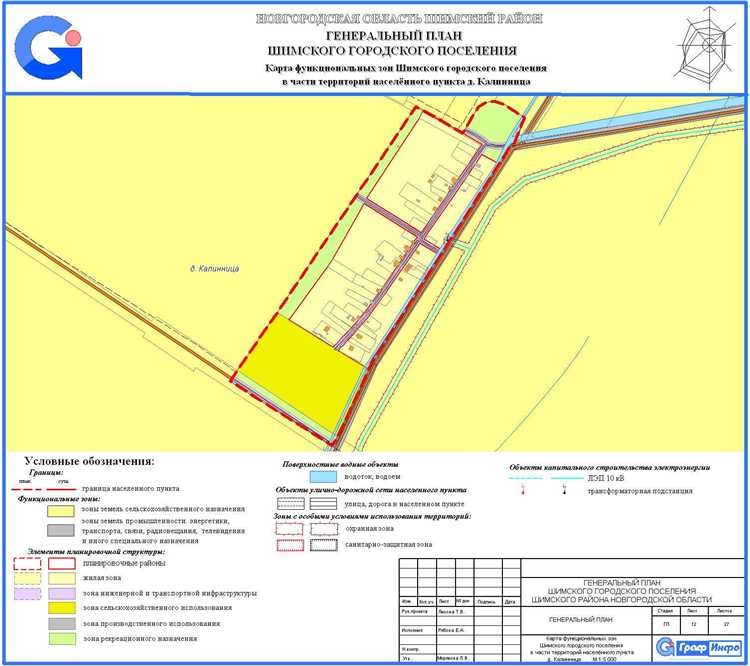

Как измеряется расстояние охранной зоны от крайних проводов
Расстояние охранной зоны линии электропередачи 10 кВ измеряется не от опор, а от крайних наружных проводов, независимо от их положения в пространстве. Это правило закреплено в п. 3 ПП РФ №160 от 24.02.2009 и распространяется на все виды ЛЭП воздушного типа.
Для ЛЭП 10 кВ охранная зона устанавливается шириной 10 метров в каждую сторону от крайних проводов. Таким образом, общая ширина охранной зоны составляет 20 метров, если провода расположены горизонтально. Однако в случае провисания проводов или наклонной установки важно учитывать не расстояние «по земле», а проекцию в горизонтальной плоскости.
Измерение производится с учётом следующих условий:
- Определяется крайнее положение проводов в рабочем состоянии, включая наибольший провис при максимальной температурной нагрузке.
- Охранная зона рассчитывается от внешнего края крайнего провода в горизонтальной проекции, без учета возможных изгибов трассы.
- При сложной конфигурации (например, при ответвлениях или угловых опорах) расчёт ведётся индивидуально, но с обязательным соблюдением минимальных нормативных расстояний.
Если линия проходит через населённые пункты, леса или сельхозугодья, рекомендуется дополнительно согласовывать границы охранной зоны с местными органами власти или землепользователями. Наличие точных координат проводов на плане участка – обязательное условие для корректного определения охранной зоны.
При проектировании или проверке границ участка вблизи ЛЭП важно использовать геодезические приборы или данные исполнительной съёмки, где обозначено положение проводов. Простое измерение от опоры приведёт к ошибке, особенно если пролёт между опорами значительный.

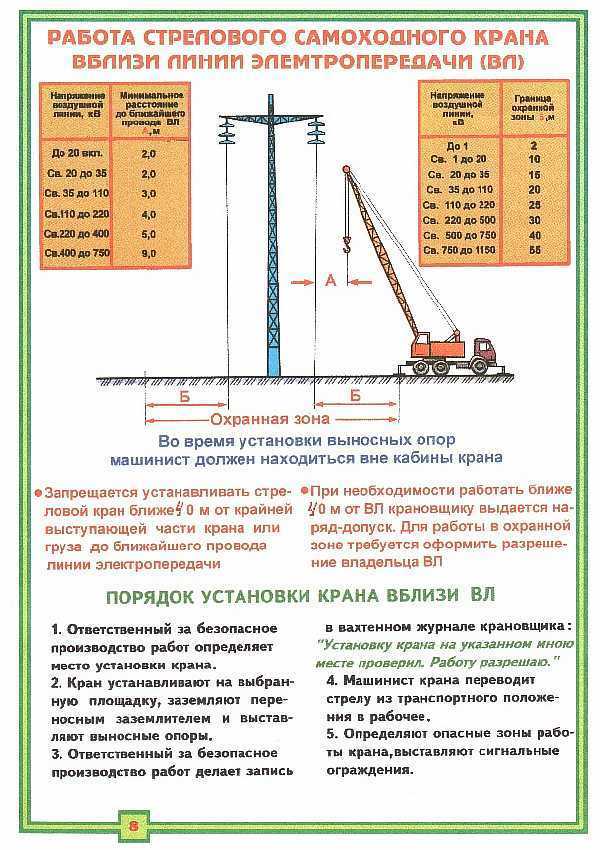

Какие нормативные документы регламентируют ширину зоны
Ширина охранной зоны для воздушных линий электропередачи напряжением 10 кВ определяется на основании Постановления Правительства РФ от 24 февраля 2009 г. № 160 «О порядке установления охранных зон объектов электросетевого хозяйства». Согласно пункту 6 указанного документа, для ВЛ 10 кВ охранная зона устанавливается по 10 метров в каждую сторону от крайних проводов линии.
Также используется СП 6.13130.2013 «Обеспечение огнестойкости объектов защиты», который учитывается при проектировании размещения ЛЭП в населённых пунктах. Он не регулирует ширину зоны напрямую, но учитывается при согласовании размещения объектов вблизи ЛЭП.
Дополнительно применяется ПУЭ (Правила устройства электроустановок), в частности глава 2.4, где изложены требования к размещению и эксплуатации воздушных линий, включая параметры расстояний до строений, дорог, растительности и других объектов.
При проведении проектных или строительных работ вблизи ВЛ 10 кВ необходимо также учитывать Приказ Минэнерго России от 13.01.2020 № 10, устанавливающий порядок оформления технических условий на подключение к электросетям. Он требует соблюдения параметров охранных зон при планировании новых подключений.
Для получения точной информации по конкретному участку следует обращаться в местную электросетевую организацию, которая руководствуется вышеперечисленными актами и может предоставить чертеж с обозначением фактической охранной зоны.
Можно ли строить в пределах охранной зоны ЛЭП 10 кВ
Строительство капитальных объектов в пределах охранной зоны ЛЭП 10 кВ запрещено согласно Правилам охраны электрических сетей, утвержденным Постановлением Правительства РФ №160 от 24.02.2009. Ширина зоны по 10-метровой линии электропередачи составляет 10 метров от крайних проводов в каждую сторону.
Разрешение на проведение строительных работ в пределах охранной зоны может быть выдано только после согласования с владельцем ЛЭП. Без такого согласования любые работы – включая строительство жилых домов, гаражей, ангаров и других сооружений – рассматриваются как нарушение, за которое предусмотрена административная ответственность в соответствии с Кодексом РФ об административных правонарушениях.
Допускается проведение временных или некапитальных работ, например, установка ограждений, малых архитектурных форм или прокладка подземных коммуникаций, но только при условии получения письменного разрешения от эксплуатирующей организации и соблюдения требований по технике безопасности и обеспечению доступа к опорам.
Нарушение правил застройки охранной зоны может привести к штрафам, сносу объектов и проблемам с регистрацией прав собственности. Кроме того, наличие построек в зоне повышенной опасности увеличивает риск поражения электрическим током, пожаров и повреждения оборудования.
Перед началом любых строительных действий вблизи ЛЭП необходимо обратиться в сетевую организацию, получить техусловия и заключить соглашение, регламентирующее порядок работ в охранной зоне.
Какие ограничения действуют на землепользование в охранной зоне
В пределах охранной зоны ЛЭП 10 кВ, которая составляет 10 метров в каждую сторону от крайних проводов, действует ряд жёстких ограничений, направленных на обеспечение безопасности и сохранности электросетевого оборудования.
Запрещено размещать капитальные строения, включая жилые дома, хозяйственные постройки, промышленные и складские объекты. Исключение возможно только при наличии согласования с сетевой организацией и внесении объекта в проект размещения ЛЭП.
Не допускается проведение земляных работ глубже 0,3 м без предварительного уведомления владельца линии. Это ограничение связано с риском повреждения кабелей, если линия выполнена в комбинированном воздушно-кабельном варианте.
Посадка деревьев и кустарников допускается только с учётом высоты взрослого растения – крона не должна достигать проводов. В пределах зоны ЛЭП запрещены насаждения, способные вырасти выше 4 м. Также недопустимо выращивание высокостебельных сельскохозяйственных культур, которые могут мешать осмотру линии.
Проезд и стоянка автотранспорта под проводами ограничены. Запрещено использовать территорию охранной зоны для стоянки грузового и строительного транспорта, за исключением техники, обслуживающей саму линию электропередачи.
Не разрешается хранить легковоспламеняющиеся и взрывоопасные материалы, размещать склады топлива, химикатов и мусора. Такие объекты представляют риск возгорания при пробое линии и нарушают нормы пожарной безопасности.
Любые работы с использованием подъёмных механизмов (автокранов, вышек, буровых установок) требуют согласования с владельцем ЛЭП. Высота техники и расстояние до проводов должны соответствовать требованиям ПУЭ и Правил охраны электросетей.
Соблюдение этих ограничений обязательно как для физических, так и для юридических лиц. За нарушение предусмотрена административная ответственность, включая штрафы и предписание о сносе незаконных объектов.
Кто отвечает за контроль соблюдения границ охранной зоны
Ответственность за контроль соблюдения границ охранной зоны ЛЭП 10 кВ возлагается на несколько организаций и должностных лиц в рамках действующего законодательства РФ.
- Энергоснабжающая организация – владелец или эксплуатант линии электропередачи. Обязан контролировать использование территории в пределах охранной зоны, проводить регулярные проверки, выявлять и устранять нарушения.
- Органы государственного надзора – Ростехнадзор и муниципальные органы, осуществляющие контроль за соблюдением требований по охране электросетевых объектов и безопасности.
- Органы местного самоуправления – контролируют использование земельных участков, прилегающих к охранной зоне, и выдают разрешения на строительство с учетом требований охранных зон ЛЭП.
Для практического контроля используются следующие методы и действия:
- Проведение визуальных осмотров и обследований охранной зоны силами энергетиков с фиксированием нарушений в актах.
- Использование геодезических инструментов для точного определения границ охранной зоны и выявления незаконных построек или складирования материалов.
- Взаимодействие с землепользователями и собственниками для информирования об ограничениях и обязательствах по охране зоны.
- Привлечение органов правопорядка при систематических или грубых нарушениях для прекращения незаконной деятельности и восстановления нарушенных границ.
Рекомендуется регулярно проверять состояние охранной зоны, особенно при планировании строительства или сельскохозяйственных работ вблизи ЛЭП, а также своевременно уведомлять энергетическую компанию о выявленных нарушениях.

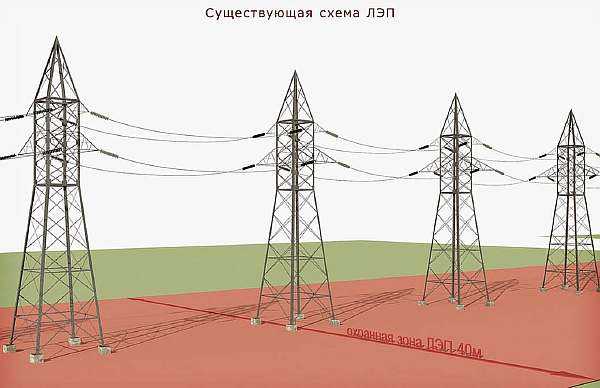

Как получить разрешение на работы в охранной зоне ЛЭП 10 кВ
Для проведения работ в охранной зоне ЛЭП 10 кВ необходимо обратиться в эксплуатационную организацию, обслуживающую данную линию. Заявка подается в письменной форме с указанием точного адреса и характера работ.
К заявке прилагается проект или техническая документация, подтверждающая безопасность и соответствие требований охранной зоны. В документации должны быть учтены минимальные расстояния до проводов – не менее 3 метров в каждую сторону от крайних фазных проводов для линий 10 кВ.
После подачи документов специалисты энергетической компании проводят техническое согласование, включая оценку риска для ЛЭП и окружающей территории. В случае необходимости назначается выездная комиссия для осмотра места проведения работ.
Разрешение выдается в виде официального документа с четкими условиями и ограничениями по времени, объему и способу проведения работ. Нарушение условий разрешения грозит административной ответственностью и возможным отключением ЛЭП.
Срок рассмотрения заявки составляет от 10 до 30 рабочих дней, в зависимости от сложности проекта и необходимости дополнительных согласований с государственными органами или местными администрациями.

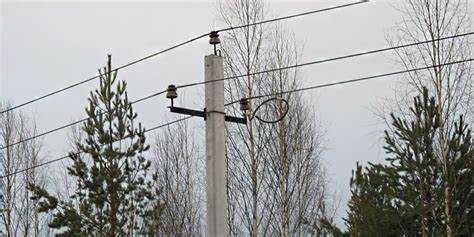

Ответственность за нарушение режима охранной зоны ЛЭП
Нарушение режима охранной зоны ЛЭП 10 кВ регулируется Федеральным законом №35-ФЗ «Об электроэнергетике» и Кодексом Российской Федерации об административных правонарушениях (КоАП РФ). За самовольное проведение строительных, монтажных или иных работ в охранной зоне без согласования с энергоснабжающей организацией предусмотрены штрафы и принудительные меры.
Для физических лиц штрафы варьируются от 2 000 до 5 000 рублей, для должностных лиц – от 10 000 до 20 000 рублей, а для юридических лиц – от 100 000 до 200 000 рублей. Помимо административных санкций, нарушители обязаны устранить выявленные нарушения за свой счет.
Повреждение линий электропередачи, связанное с нарушением охранной зоны, влечет не только штрафы, но и гражданскую ответственность за причиненный материальный ущерб, включая затраты на ремонт и компенсацию простоя энергоснабжения.
Для предотвращения рисков рекомендуется согласовывать любые виды деятельности в охранной зоне с эксплуатационной организацией ЛЭП и оформлять разрешительную документацию, что позволяет избежать штрафных санкций и обеспечить безопасность объектов.
Вопрос-ответ:
Какая ширина охранной зоны ЛЭП 10 кВ по сторонам от проводов?
Охранная зона для линии электропередачи напряжением 10 кВ обычно составляет 6 метров в каждую сторону от крайних проводов. Это означает, что с каждой стороны от проводов запрещено проводить работы или размещать объекты, которые могут повредить ЛЭП или создать опасность для электроснабжения.
Почему важно соблюдать границы охранной зоны ЛЭП 10 кВ?
Соблюдение охранной зоны ЛЭП предотвращает возможные аварии и повреждения оборудования, а также снижает риск поражения электрическим током для людей и техники. Нарушение зоны может привести к отключениям электроэнергии, штрафам и необходимости дорогостоящего ремонта. Кроме того, в зоне запрещено возведение построек и посадка высоких деревьев, так как они могут стать причиной обрывов проводов.
Можно ли проводить строительные работы в охранной зоне ЛЭП 10 кВ?
Любые строительные работы в пределах охранной зоны требуют предварительного согласования с собственником линии или энергоснабжающей организацией. Без разрешения выполнение земляных, монтажных или иных работ в этой зоне запрещено. Это связано с тем, что работы могут повредить изоляцию проводов, опоры или вызвать аварийные ситуации.
Как определяется точное расстояние охранной зоны от проводов ЛЭП 10 кВ на местности?
Расстояние измеряется от крайнего провода линии по горизонтали в обе стороны. При этом учитывают расположение проводов на опорах и высоту линии. Для точного определения границ используют топографические карты, а также специальные приборы и инструменты при проведении технической экспертизы. При возникновении споров о границах охранной зоны необходимо обратиться к проектной документации и нормативам.
Какая ответственность предусмотрена за нарушение режима охранной зоны ЛЭП 10 кВ?
Нарушение режима охранной зоны, например, строительство без разрешения или проведение работ без согласования, влечёт административные штрафы и обязанность устранить последствия. В случае повреждения оборудования ЛЭП нарушитель может понести материальную ответственность за ремонт и восстановление электроснабжения. При угрозе жизни или здоровью людей возможна также уголовная ответственность в зависимости от тяжести последствий.
