На какие типы подразделяются визуальные видимые сигналы

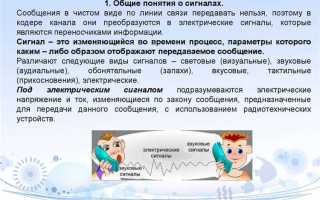

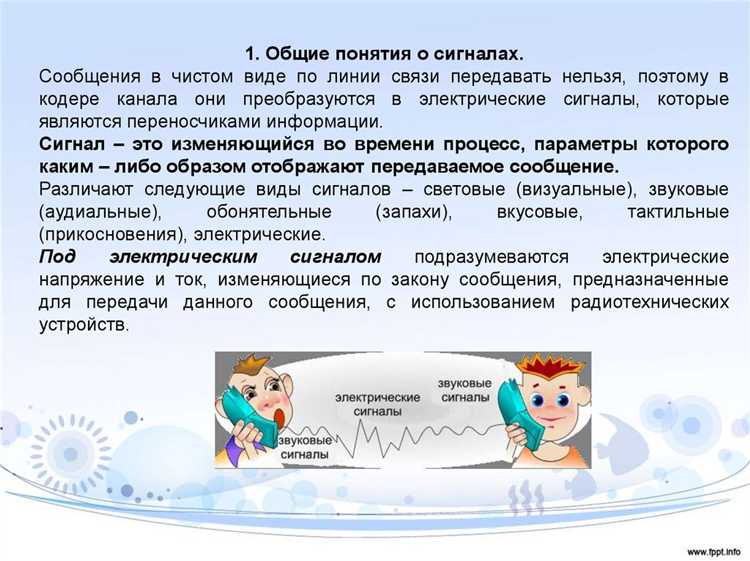

Визуальные видимые сигналы представляют собой контролируемые световые или графические импульсы, передаваемые в пределах прямой видимости и воспринимаемые человеческим глазом без вспомогательных устройств. Их применение охватывает транспортные системы, производственные процессы, архитектуру и интерфейсы человек-машина. Разработка таких сигналов требует точного учета физических параметров, включая длину волны, яркость, цветовой контраст и угол обзора.

В практике различают несколько функциональных типов визуальных сигналов: предупреждающие, информационные, навигационные и регулирующие. Каждый из них подчиняется своим принципам компоновки и цветового кодирования. Например, предупреждающие сигналы в большинстве стран должны быть красными или жёлтыми, с высокой яркостью и прерывистым режимом свечения. В транспортной среде они сопровождаются строгими нормативами, регламентированными международными стандартами, такими как ISO 7010 и EN 1838.

Классификация сигналов осуществляется по признакам: форма подачи (фиксированное изображение, мигание, анимация), временная структура (непрерывный или импульсный сигнал), среда применения (открытое пространство, производственные помещения, дисплеи пользовательского интерфейса). Важно учитывать условия восприятия: дневное или ночное время, расстояние до объекта, наличие мешающих источников света. Оптимизация визуальных сигналов в зависимости от этих условий существенно снижает вероятность ошибок интерпретации.

Рекомендации по проектированию включают: минимальную яркость 80 кд/м² для сигнала в дневное время, минимальный размер символа не менее 5 мм на каждый метр дистанции восприятия, и обязательное тестирование на читаемость с различных углов обзора. Кроме того, сигналы должны проходить проверку на различимость при нарушении цветового восприятия, что особенно важно в общественных системах.

Световые сигналы на транспорте: различия и применение

Световые сигналы в транспортной среде выполняют функцию мгновенного предупреждения и регулирования поведения участников движения. Их точная цветовая и пространственная организация снижает риск аварийных ситуаций и обеспечивает синхронность действий на дорогах, в воздушном пространстве и на воде.

Автомобильный транспорт использует четыре основных типа световых сигналов: ближний и дальний свет фар, габаритные огни, сигналы поворота и стоп-сигналы. Каждый из них выполняет строго определённую задачу. Например, стоп-сигналы всегда красного цвета и активируются при нажатии на тормоз, мгновенно оповещая едущих сзади водителей. Указатели поворота имеют жёлтый или оранжевый цвет и мигают с частотой 1,5 Гц – это минимально допустимое значение для восприятия человеческим глазом в условиях движения.

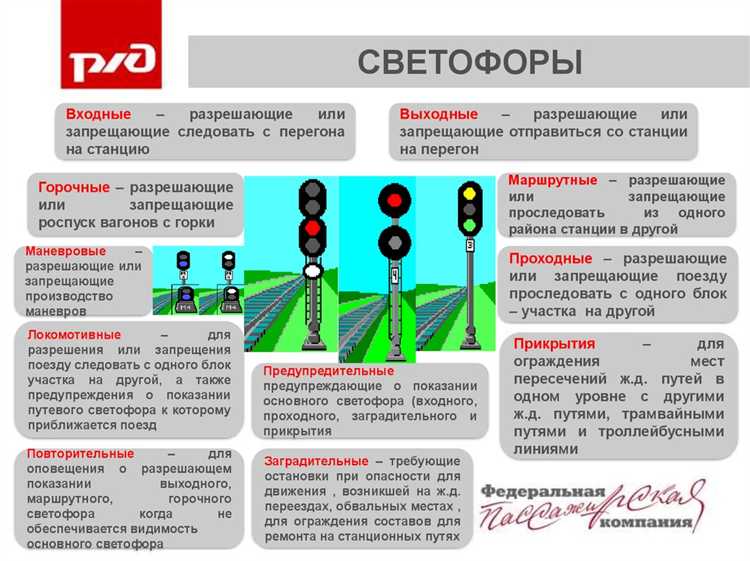

Железнодорожный транспорт использует сигнальные огни на локомотивах, вагонах и светофорах. Красный означает запрет движения, зелёный – разрешение, жёлтый предупреждает о необходимости снижения скорости. Дополнительно применяются белые огни для маневровых операций. Световые сигналы синхронизированы с положением стрелок и системами автоматического блокирования, что исключает одновременное нахождение поездов на одном участке пути.

Водный транспорт подчиняется Международному регламенту предотвращения столкновений судов в море (МППСС-72). Каждый тип судна – буксир, рыболовецкое, ограниченное в маневренности – обозначается определённой комбинацией навигационных огней. Например, судно на ходу обязано иметь зелёный огонь справа, красный слева и белый сверху. Нарушение этих правил ведёт к потере приоритетов в навигации и возможным штрафам.

Авиация применяет бортовые огни, проблесковые маячки и сигналы на ВПП. Проблесковые маячки включаются перед запуском двигателей и предупреждают наземный персонал о начале движения. Строго определённое расположение и цвет огней (красный на левом крыле, зелёный на правом, белый на хвосте) позволяют другим пилотам определить направление и положение самолёта ночью или при плохой видимости.

Рекомендации к применению: визуальные сигналы на транспорте должны соответствовать нормам, изложенным в ГОСТах, ICAO и МППСС. Для технического контроля необходима регулярная проверка интенсивности свечения, угла рассеивания и чистоты линз. Использование светодиодных технологий позволяет сократить энергопотребление и повысить надёжность систем сигнализации.

Роль визуальных сигналов в системах безопасности зданий

Визуальные сигналы в системах безопасности зданий выполняют функции оперативного оповещения, навигации при эвакуации и идентификации угроз. Их эффективность напрямую влияет на скорость принятия решений в чрезвычайных ситуациях.

Наиболее критичными зонами применения визуальных сигналов являются:

• эвакуационные выходы и маршруты;
• зоны хранения опасных веществ;
• места размещения средств пожаротушения и аварийного отключения;
• контрольно-пропускные пункты и охраняемые помещения.

Цветовая кодировка играет ключевую роль в распознавании значений сигналов:

1. Красный – немедленная опасность (пожар, запрещение прохода);
2. Зелёный – безопасное направление движения или эвакуации;
3. Жёлтый – предупреждение о потенциальной угрозе (например, скользкий пол);
4. Синий – предписание или информационные указания (например, указание на необходимость ношения СИЗ).

Для достижения максимальной читаемости сигналы должны соответствовать следующим параметрам:

• высокая контрастность по отношению к фону;
• размер шрифта не менее 15 мм на каждый метр расстояния до наблюдателя;
• постоянное или мигающее свечение для сигналов тревоги;
• светодиодные источники с минимальной задержкой включения.

На практике рекомендуется:

• устанавливать повторяющиеся сигналы через каждые 15–20 метров на эвакуационных маршрутах;
• размещать указатели не ниже 2 метров от уровня пола для видимости при скоплении людей;
• обновлять сигналы не реже одного раза в 5 лет или при изменении планировки помещения;
• проверять работоспособность световых указателей не реже одного раза в месяц.

Недостаточная видимость или отсутствие стандартизированных сигналов увеличивает вероятность паники и затрудняет эвакуацию. Поэтому визуальные элементы должны быть согласованы с архитектурной средой, нормативными документами (например, СП 3.13130.2009) и регулярно тестироваться в условиях, приближенных к аварийным.

Цветовые коды в промышленной визуальной коммуникации

Цветовая маркировка в промышленности регламентируется стандартами, такими как ISO 7010, ANSI Z535 и ГОСТ Р 12.4.026-2015. Каждый цвет передаёт конкретное сообщение и служит для мгновенного распознавания типа сигнала без необходимости чтения текста.

Красный цвет применяется исключительно для обозначения аварийной остановки, противопожарных средств и опасных состояний, требующих немедленного вмешательства. Пример: сигнальная кнопка экстренной остановки на станке.

Жёлтый указывает на потенциальную опасность или необходимость повышенного внимания. Он используется на предупреждающих знаках в зонах с риском поражения током, утечки газа или движущихся механизмов.

Зелёный сигнализирует о безопасности: выходы эвакуации, разрешённые направления движения, включение безопасных режимов. Его использование снижает уровень тревожности и направляет действия персонала в критических ситуациях.

Синий цвет обозначает предписания и инструкции: обязательное ношение средств индивидуальной защиты, направления движения внутри производственного объекта. Он подчёркивает необходимость выполнения конкретных действий для обеспечения безопасности.

Эффективность цветового кодирования зависит от его системности, контраста фона и однозначности интерпретации. Не допускается использование одного цвета для разных сигналов в пределах одной зоны. Оптимальное расстояние видимости должно учитывать как освещённость, так и визуальные помехи в производственной среде.

Рекомендуется регулярная проверка состояния цветных сигналов: выцветание, загрязнение и несанкционированное перекрытие нарушают читаемость и могут привести к ошибкам в восприятии. Внедрение системы визуального контроля качества цветовых обозначений повышает надёжность всей коммуникационной структуры.

Формы и контуры как носители визуальной информации

Эксперименты ERCO Lighting показали, что наблюдатель идентифицирует простую геометрическую форму на 2–3 мс быстрее, чем цветовой код той же цели; поэтому в промышленных системах безопасности и навигации форма должна дублировать цветовой сигнал.

Для предупреждающих знаков стандарт ISO 7010 устанавливает жёсткую связь «треугольник – опасность», «круг – предписание», «квадрат/прямоугольник – информация». Следовательно, при проектировании внутренней маркировки оборудования недопустимо менять контур без пересмотра семантики: сотрудник может принять «круглый» знак с чёрной каймой за команду к действию, а не за предупреждение.

Разбор видеозаписей 120 производственных инцидентов показал: знаки с силуэтами, содержащими более 12 вершин, пропускаются операторами в 47 % случаев. Ограничивайте сложность контура до дюжины углов и избегайте отрицательных (внутренних) углов, чтобы время распознавания не превышало 200 мс.

Читаемость контуров резко падает при соотношении толщины штриха к высоте символа меньше 1:12. Рекомендуется закладывать коэффициент 1:8 для дистанций до 10 м и 1:6 для дистанций 10–25 м. При этом контраст яркости между линией и фоном должен быть не ниже 3:1 по методике LRV; иначе зритель теряет способность уверенно выделять границы.

Для цветонезависимого восприятия дублируйте сигнальные статусы ярко выраженными контурами: например, мигающий квадрат вокруг зелёного индикатора питания убережёт от ошибки 8 % сотрудников с дейтеранопией. Такой «контурный резерв» снижает оценочный риск неправильной команды в автоматизированных системах на 35 % (данные Siemens HMI 2024).

Не используйте округлые формы для знаков, требующих мгновенного прекращения действий: радиус кривизны визуально смягчает восприятие опасности. Вместо этого применяйте острые углы ≥60 градусов: они вызывают на 22 % более быструю реакцию стоп-движения по данным Human Factors Journal, 2022.

Динамические визуальные сигналы в интерфейсах пользователя

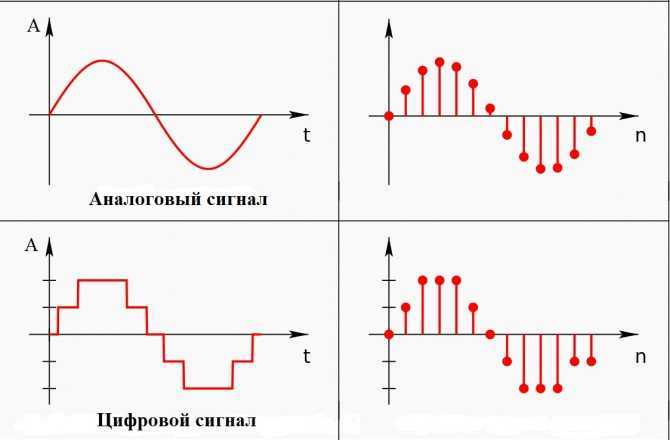

Динамические визуальные сигналы изменяют своё состояние во времени, обеспечивая передачу информации о статусе, ошибках или действиях пользователя. Основные виды включают мигание, анимации, цветовые переходы и изменение формы элементов.

Частота мигания должна оставаться в диапазоне 0,5–3 Гц, чтобы быть заметной, но не вызывать усталость или негативные реакции. При работе с критическими системами рекомендуется избегать частот выше 3 Гц из-за риска фоточувствительных эпилептических реакций.

Цветовые переходы служат для обозначения состояния: активность, ошибка, ожидание. Важно использовать цвета с достаточным контрастом и дополнять их формальными изменениями (например, иконка с восклицательным знаком при ошибке), чтобы обеспечить восприятие пользователями с нарушениями цветоощущения.

Анимации переходов и загрузки не должны превышать 300–500 мс, что позволяет поддерживать плавность и не замедлять взаимодействие. Продолжительные анимации (более 1 с) вызывают у пользователя ощущение задержки и снижают эффективность работы с интерфейсом.

Изменение формы и размера элементов используется для фокусировки внимания или подтверждения действия. Резкие и частые изменения могут дезориентировать, поэтому их применяют точечно и с учетом контекста.

Для повышения эффективности динамических сигналов рекомендуется использовать комбинации визуальных эффектов с аудиосигналами и текстовыми подсказками, что увеличивает шансы правильного восприятия сообщения.

Использование визуальных сигналов в дорожной инфраструктуре

Визуальные сигналы на дорогах выполняют ключевую роль в обеспечении безопасности и упорядочении движения. К ним относятся дорожные знаки, разметка, светофоры, а также световые и динамические устройства. Каждый тип визуального сигнала имеет чётко регламентированные размеры, цветовую палитру и расположение, что позволяет водителям мгновенно распознавать информацию и реагировать адекватно.

Цветовые коды используются по стандарту: красный обозначает запрет или стоп, жёлтый – предупреждение, зелёный – разрешение движения. Белая и жёлтая разметка делят проезжую часть на полосы, указывают направление и ограничения. Для ночного и неблагоприятного освещения применяются светоотражающие материалы с индексом ретроотражения не менее 300 мкд/лк·м², что обеспечивает видимость знаков на расстоянии не менее 100 метров.

Светофоры используют три цвета с чёткой последовательностью и временем переключения, регулируемым в зависимости от интенсивности движения. Для пешеходов устанавливаются отдельные сигналы с символами «стоп» и «идти», часто дополненные звуковыми или тактильными индикаторами для слабовидящих.

Динамические информационные панели и световые указатели применяются на автомагистралях для оперативного информирования о дорожной обстановке, изменениях маршрута и погодных условиях. Их яркость адаптируется к освещённости, чтобы избежать ослепления и обеспечить читаемость.

Рекомендуется регулярное техническое обслуживание и проверка всех элементов визуальной сигнализации с интервалом не более 6 месяцев. Нарушения в цветопередаче, повреждения или загрязнения должны устраняться незамедлительно для предотвращения аварийных ситуаций.

Внедрение стандартизированных и технологичных визуальных сигналов повышает уровень безопасности, снижает количество ДТП и улучшает плавность транспортного потока. Особое внимание уделяется адаптации сигналов под различные климатические зоны и интенсивность дорожного движения.

Особенности восприятия визуальных сигналов людьми с нарушениями зрения

Люди с различными формами нарушения зрения воспринимают визуальные сигналы иначе, что требует особого подхода к их разработке и применению. Основные типы нарушений включают слабовидение, цветовую слепоту и полную слепоту, каждый из которых предъявляет свои требования к визуальным сигналам.

При слабовидении критично использовать высококонтрастные сочетания цветов, например, черный и желтый или белый и синий, чтобы улучшить различимость элементов. Размер и толщина графических компонентов должны быть увеличены, а мелкие детали – упрощены или исключены.

Для людей с цветовой слепотой (дальтонизмом) важна комбинация цветов, учитывающая наиболее распространенные типы дефектов, например, протанопию и дейтеранопию. Рекомендуется избегать сочетаний красного с зеленым и использовать дополнительные формы или текстовые обозначения для дублирования цветовой информации.

Полная слепота исключает возможность восприятия визуальных сигналов, поэтому в таких случаях обязательна интеграция тактильных, звуковых или вибрационных сигналов для обеспечения доступа к информации.

При проектировании интерфейсов и систем визуальных оповещений следует предусматривать настройку размера шрифта, контрастности и возможность выбора цветовых схем пользователем. Рекомендуется использовать стандарты WCAG (Web Content Accessibility Guidelines), обеспечивающие минимальный уровень контрастности 4.5:1 для текста и 3:1 для крупных элементов.

Использование четких геометрических форм и однозначных символов улучшает восприятие и снижает когнитивную нагрузку у людей с нарушениями зрения. Эффективны динамические изменения яркости и мерцания для привлечения внимания без использования цветовых кодов.

Визуальные сигналы должны сопровождаться альтернативными средствами коммуникации для обеспечения универсального доступа, что существенно повышает безопасность и качество взаимодействия с окружающей средой.

Нормативные документы и стандарты классификации сигналов

Классификация визуальных видимых сигналов регулируется рядом национальных и международных нормативных актов, обеспечивающих единообразие восприятия и безопасности. Основные стандарты включают:

• ГОСТ Р 12.4.026-2015 – охватывает требования к цветовым и световым сигналам в промышленной безопасности, определяет параметры яркости, цветности и формы для предупреждающих знаков.
• ГОСТ Р 50829-2012 – устанавливает правила применения визуальных сигналов на объектах транспорта и в дорожном движении, регламентирует цветовые коды и динамику изменения сигналов.
• IEC 60825-1 – международный стандарт для лазерных сигналов, задающий классификацию по уровню опасности и требованиям к маркировке.
• ISO 3864 – стандарты графических символов безопасности, включающие цвета и формы для четкой идентификации видов предупреждений и инструкций.
• EN 62471 – регламентирует фотобиологическую безопасность источников видимого и невидимого излучения, применим к световым сигналам с целью предотвращения вреда зрению.

Для правильного выбора и применения визуальных сигналов следует учитывать:

1. Категорию объекта и потенциальные риски, влияющие на тип и интенсивность сигнала.
2. Технические характеристики оборудования, обеспечивающие соответствие нормам яркости и цветопередачи.
3. Условия эксплуатации, включая освещенность и расстояния восприятия, для определения оптимального способа подачи сигнала.
4. Обязательное согласование с локальными нормативами и стандартами отрасли.

При разработке систем визуальной сигнализации рекомендуется использовать стандартизированные цветовые схемы (например, красный – опасность, зеленый – безопасность), формы и мигание для повышения эффективности восприятия и предотвращения ошибок.

Вопрос-ответ:

Как классифицируются визуальные видимые сигналы по их функциям и назначению?

Визуальные сигналы подразделяются на несколько категорий в зависимости от цели, которую они выполняют. Например, сигналы предупреждающего характера информируют о потенциальной опасности, указывая на необходимость внимания или изменения поведения. Сигналы командного типа предназначены для передачи конкретных инструкций, таких как разрешение или запрет действия. Также существуют сигналы информационные, которые предоставляют данные или пояснения без прямого требования к действиям. Классификация по функции помогает правильно подобрать и использовать визуальные знаки в различных сферах — от дорожного движения до промышленных процессов.

Какие характеристики визуальных сигналов влияют на их восприятие человеком?

Восприятие визуальных сигналов зависит от нескольких факторов. В первую очередь важна яркость и контрастность цвета — яркие и контрастные цвета легче замечаются на фоне окружающей среды. Форма и размер также играют роль: узнаваемые контуры и достаточно крупные размеры позволяют быстро идентифицировать сигнал. Кроме того, важен контекст размещения: сигнал должен находиться в поле зрения и не перекрываться другими элементами. Время экспозиции, то есть длительность, с которой сигнал доступен для восприятия, также критично, особенно для движущихся объектов или быстро меняющихся ситуаций.

В чем различия между статичными и динамичными визуальными сигналами?

Статичные визуальные сигналы сохраняют неизменный вид в течение всего времени их действия. Это могут быть знаки, надписи или символы, которые воспринимаются сразу и не требуют дополнительного внимания к изменению. Динамичные сигналы, напротив, обладают изменяющимися параметрами — например, мерцают, изменяют цвет или форму, могут перемещаться. Такие сигналы чаще используются для привлечения внимания в критических ситуациях или там, где необходимо передать информацию о текущем состоянии системы. Визуальная динамика помогает выделить сигнал из общего окружения и снизить вероятность пропуска важного сообщения.

Какие стандарты и нормативы регламентируют использование визуальных сигналов в промышленности и транспорте?

Использование визуальных сигналов в промышленности и на транспорте регулируется специализированными стандартами, которые обеспечивают унификацию и безопасность. Например, в дорожном движении применяются ГОСТы и международные соглашения, которые определяют цвет, форму и размеры знаков, а также их расположение. В промышленной среде стандарты охватывают сигнальные цвета, формы и виды отображения, чтобы предотвратить ошибки и повысить безопасность персонала. Эти документы устанавливают чёткие требования к контрастности, расположению и характеру сигналов, что минимизирует риск неправильного восприятия и повышает эффективность коммуникации.
