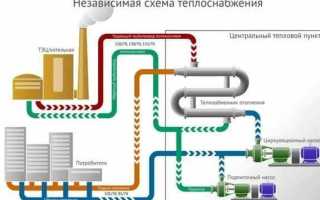

Схема теплоснабжения городского поселения представляет собой технический проект, включающий взаимосвязанные компоненты системы подачи тепла от источников до конечных потребителей. Эффективность схемы определяется правильным выбором элементов и их расположением, что напрямую влияет на экономию топлива и снижение теплопотерь.
Ключевыми элементами схемы являются котельные установки, тепловые сети и тепловые пункты. Выбор типа котельной зависит от доступных видов топлива и требований к экологии, при этом оптимальным считается использование комбинированных или газовых котельных для снижения выбросов и повышения КПД.
Тепловые сети строятся с учётом минимизации протяжённости и потерь тепла, применяя современные изоляционные материалы и методы прокладки трубопроводов. Использование двухтрубных систем с циркуляцией позволяет обеспечить стабильное распределение тепла по всему поселению при разном потреблении.
Автоматизация управления тепловыми пунктами играет важную роль в регулировке температуры и расхода теплоносителя, что обеспечивает баланс между комфортом и экономичностью. Регулярный мониторинг и своевременное техническое обслуживание снижают риски аварий и повышают надежность теплоснабжения.
Назначение схемы теплоснабжения и задачи проектирования
Схема теплоснабжения городского поселения определяет комплекс инженерных решений, обеспечивающих бесперебойную подачу тепловой энергии к потребителям с максимальной эффективностью и минимальными потерями. Она служит основой для организации системы теплоснабжения, включающей источники тепла, тепловые сети, распределительные узлы и конечные потребители.
Основная цель схемы – обеспечить требуемые параметры теплоносителя (температура, давление, расход) в соответствии с тепловыми нагрузками, изменяющимися по времени и сезонно. Для этого при проектировании решаются задачи балансировки тепловой нагрузки, оптимального выбора типов тепловых сетей (однотрубных или двухтрубных), а также определения рациональной структуры подключения потребителей.
Проектирование схемы теплоснабжения включает расчет гидравлических характеристик сетей, определение оптимальных диаметров трубопроводов, выбор оборудования тепловых пунктов и систем регулирования температуры и давления. Особое внимание уделяется снижению тепловых потерь в сетях, что достигается за счет использования эффективной теплоизоляции и минимизации длины трубопроводов.
Также важным элементом является обеспечение надежности теплоснабжения через резервирование источников тепла и создание обходных линий, позволяющих проводить ремонтные работы без отключения потребителей. При проектировании учитываются местные климатические условия, плотность застройки и перспективы развития поселения.
В итоге, грамотно разработанная схема теплоснабжения позволяет сбалансировать экономические затраты и технические параметры системы, обеспечивая устойчивую работу и комфортные условия для населения.
Типы тепловых источников и их выбор для поселения
Для схем теплоснабжения городских поселений применяются следующие основные типы тепловых источников:
- Теплоэлектроцентрали (ТЭЦ) – комбинированные установки для выработки электричества и тепла. Подходят для крупных и средних поселений с постоянным спросом на тепло и электричество. Обеспечивают высокий КПД за счет использования когенерации.
- Котельные установки – автономные источники тепла, работающие на природном газе, мазуте, угле или биотопливе. Используются в малых и средних поселениях, где строительство ТЭЦ экономически нецелесообразно.
- Микро-ТЭЦ – маломасштабные когенерационные установки мощностью до нескольких мегаватт, применяемые в небольших поселках или отдельных микрорайонах. Обеспечивают локальное теплоснабжение с возможностью автономного электроснабжения.
- Геотермальные источники – используют тепло земных недр. Эффективны в регионах с подходящими геологическими условиями, обеспечивают стабильную тепловую нагрузку без значительных выбросов загрязняющих веществ.
- Тепловые насосы – используют возобновляемую энергию окружающей среды (воздух, вода, грунт). Эксплуатируются преимущественно в небольших поселениях с ограниченным тепловым спросом и высоким уровнем энергосбережения.
Выбор типа теплового источника определяется следующими критериями:
- Объем тепловой нагрузки – для крупных нагрузок выгоднее использовать ТЭЦ или крупные котельные, для малых – микро-ТЭЦ или тепловые насосы.
- Топливно-энергетический баланс региона – доступность и стоимость топлива, возможность использования местных возобновляемых ресурсов.
- Экологические требования – степень допустимых выбросов и локальное воздействие на окружающую среду.
- Экономическая эффективность – капитальные и эксплуатационные
Структура и особенности тепловых сетей в поселениях
Тепловые сети в городских поселениях включают магистральные и распределительные трубопроводы, узлы регулирования и тепловые пункты. Основная задача – эффективная передача тепла при минимальных потерях и стабильном поддержании заданных параметров теплоносителя.
- Магистральные сети обеспечивают подачу тепла от источника к распределительным узлам. Их диаметр зависит от максимальной тепловой нагрузки и протяжённости трассы.
- Распределительные сети делят теплоноситель на квартальные и внутриквартальные линии, обеспечивая равномерное снабжение потребителей.
- Тепловые пункты служат для регулирования температуры и расхода, адаптируя систему к сезонным и суточным изменениям нагрузки.
Особенности проектирования тепловых сетей в поселениях:
- Использование двухтрубных систем с циркуляцией теплоносителя снижает гидравлические потери и обеспечивает равномерное распределение тепла.
- Применение теплоизоляции с теплопроводностью не более 0,03 Вт/(м·К) позволяет уменьшить теплопотери на 30–40%.
- Автоматизация регулирования давления и температуры улучшает энергоэффективность и сокращает износ оборудования.
- Внедрение систем с пониженной температурой теплоносителя (70–80°C) повышает безопасность и снижает теплопотери.
Регулярный технический контроль и ремонт участков с коррозией и механическими повреждениями продлевают срок службы сети и поддерживают её работоспособность.
Роль и конструкция тепловых пунктов и подстанций
Тепловые пункты (ТП) и тепловые подстанции (ТПС) обеспечивают ключевую функцию распределения тепловой энергии в системе теплоснабжения городских поселений. Они служат узловыми элементами, где происходит регулирование и подготовка теплоносителя для подачи в жилые и административные здания.
Основная задача теплового пункта – снижение температуры и давления теплоносителя с учетом требований потребителей, а также обеспечение гидравлической и температурной балансировки системы. В ТП осуществляется подмес сетевой воды, смешение обратной и прямой веток, что позволяет поддерживать стабильный тепловой режим и снижать тепловые потери.
Тепловые подстанции, как правило, более сложны по конструкции и могут включать теплообменники различных типов: пластинчатые, кожухотрубные, или трубчатые. Выбор типа теплообменника определяется характеристиками теплоносителя, требуемой температурой и объемом подачи тепла. К примеру, пластинчатые теплообменники обладают высокой эффективностью при ограниченных габаритах и быстро адаптируются к изменению нагрузок.
Конструктивно тепловые пункты проектируются с обязательным учетом возможности установки приборов автоматического регулирования и учета расхода тепловой энергии. В современных системах теплоснабжения применяются модульные ТП с интегрированными системами дистанционного управления и контроля параметров. Это позволяет оперативно реагировать на изменение тепловых нагрузок и оптимизировать расход топлива.
При проектировании тепловых пунктов необходимо предусматривать защиту от гидроударов, обеспечивать аварийное отключение при превышении допустимых параметров, а также удобный доступ для технического обслуживания. Расположение элементов внутри ТП должно учитывать минимизацию тепловых потерь и удобство монтажа оборудования.
Роль ТП и ТПС в городской теплосети – не только распределение и регулирование тепловой энергии, но и повышение надежности всей системы теплоснабжения через гибкое управление тепловыми потоками, что особенно важно при сезонных и суточных колебаниях нагрузок.
Методы расчёта нагрузки и распределения тепла
Расчёт тепловой нагрузки основан на определении суммарного теплопотребления объектов поселения с учётом температурного режима и климатических факторов. Для жилых и общественных зданий применяют методику по СНиП 41-01-2003, учитывающую удельный тепловой расход на отопление и вентиляцию.
Пиковая нагрузка определяется на основе статистического анализа температур наружного воздуха за многолетний период, при этом используются нормативные минимальные температуры для конкретного региона. Расчёт тепловой нагрузки включает теплопотери через ограждающие конструкции, вентиляцию и тепловыделения внутренних источников.
Для распределения тепла по сетям применяют гидравлические методы, обеспечивающие равномерное давление и расход теплоносителя. Балансировка тепловых нагрузок выполняется с помощью гидравлических расчётов, учитывающих диаметр труб, протяжённость и тепловые потери в линиях.
Математическое моделирование тепловых потоков позволяет прогнозировать изменение нагрузки в зависимости от времени суток и сезонных колебаний. В задачах распределения тепла используются уравнения теплопередачи с учётом конвекции, теплопроводности и радиационных потерь.
Расчёт нагрузок в тепловых сетях предусматривает разделение на базовую и переменную компоненты, что обеспечивает более точное регулирование подачи тепла и повышение энергоэффективности системы. Применение современных программных комплексов, таких как «ТеплоСеть» или «HeatLoadCalc», позволяет автоматизировать эти процессы и минимизировать погрешности.
Особое внимание уделяется учёту тепловых потерь в узлах тепловых пунктов и подстанций, что критично для поддержания заданных параметров теплоносителя на выходе и снижает избыточное энергопотребление.

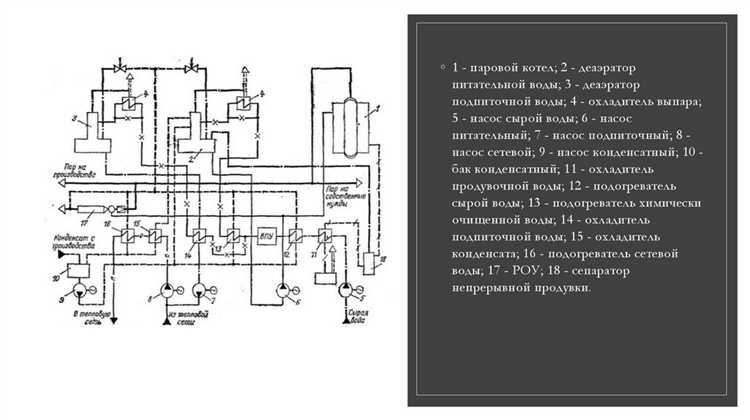

Организация учёта и контроля тепловой энергии
Расходомер должен обеспечивать точность не ниже класса 2 по ГОСТ 8.586-2005, а тепловычислитель – возможность интеграции с системой диспетчеризации. Обязательное требование – регулярная поверка приборов с периодичностью не реже одного раза в два года для сохранения достоверности данных.
Данные о потреблении тепла собираются в центральном пункте учета с применением протоколов передачи Modbus или M-Bus, что обеспечивает совместимость оборудования разных производителей и позволяет вести архивную фиксацию нагрузки с временным шагом от 15 минут до 1 часа.
Для контроля корректности учёта рекомендуется использовать метод сопоставления теплового баланса системы: сравнивать суммарный учёт на вводе тепла с показателями в потребительских узлах, выявляя аномалии и возможные утечки.
Автоматизация контроля включает применение программных решений с возможностью визуализации данных, формирования отчетов и оперативного выявления отклонений от нормативных показателей, что повышает качество управления теплоснабжением и снижает потери.
Распределение данных в режиме реального времени между эксплуатационными службами и диспетчерами обеспечивает быстрое реагирование на аварийные ситуации и оптимизацию работы тепловых сетей с учетом текущих нагрузок.

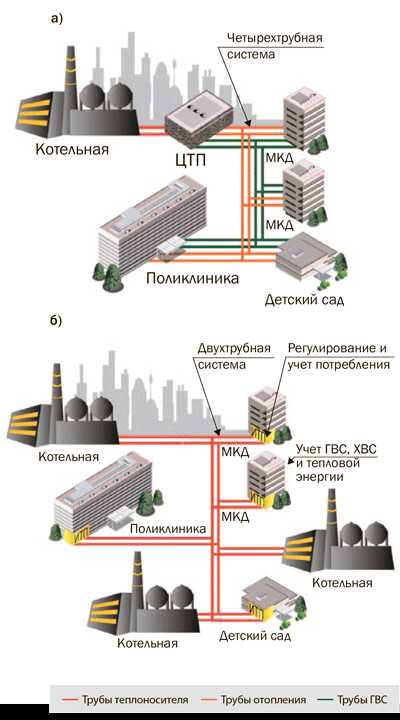

Требования к материалам и оборудованию для сетей
Трубопроводы должны обеспечивать эксплуатационную надежность при температуре теплоносителя до 150 °С и рабочем давлении не менее 1,6 МПа. Материалы труб выбираются с учётом коррозионной стойкости: предпочтение отдается сталям с антикоррозионным покрытием или полиэтиленовым изоляционным слоем.
Изоляционные материалы должны иметь теплопроводность не выше 0,04 Вт/(м·К) и сохранять свойства при влажности до 98%, минимизируя теплопотери и предотвращая образование конденсата на поверхности труб.
Фитинги и соединительные элементы обязаны выдерживать температурные циклы без утраты герметичности, изготавливаются из легированной стали с антифрикционным покрытием для предотвращения ускоренного износа и коррозии.
Запорная арматура должна обеспечивать плотное перекрытие потока при эксплуатации на максимальном рабочем давлении и температуре. Рекомендуется применять клапаны с термостойкими уплотнителями из паронита или графита.
Насосное оборудование проектируется с запасом по мощности не менее 15% от расчетной для компенсации гидравлических потерь и снижения вероятности аварийных режимов. Электродвигатели должны иметь степень защиты IP54 и класс энергоэффективности не ниже IE3.
Тепловые узлы комплектуются приборами контроля температуры и давления с точностью измерений не хуже ±1%, а материалы корпуса должны противостоять воздействию агрессивных сред и механическим нагрузкам.
Монтаж сетей предусматривает обязательную гидравлическую испытательную проверку с давлением, превышающим рабочее на 25%, для выявления дефектов и обеспечения долговечности системы.

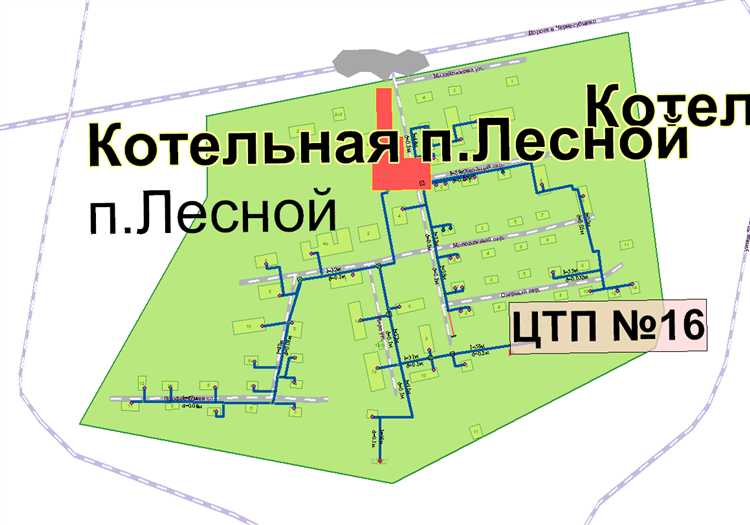

Обслуживание и ремонт элементов схемы теплоснабжения
Регулярное техническое обслуживание трубопроводов требует проведения гидравлических испытаний не реже одного раза в три года с целью выявления утечек и коррозии. Очистка внутренних поверхностей производится методом промывки с использованием химических реагентов или механических устройств, что снижает риск образования отложений и увеличивает теплоотдачу.
Тепловые пункты требуют ежемесячного контроля температуры и давления, а также проверки работоспособности запорной и регулирующей арматуры. Неисправные узлы подлежат немедленной замене или ремонту с применением сертифицированных комплектующих, чтобы избежать аварийных ситуаций.
Для насосного оборудования предусмотрен график замены уплотнений и смазки подшипников каждые 6 месяцев. Дополнительно необходимо проверять вибрацию и уровень шума, что позволяет своевременно диагностировать дефекты ротора или статора.
Изоляция трубопроводов и узлов подвергается ежегодному визуальному осмотру и, при необходимости, восстановлению теплоизоляционных материалов для минимизации теплопотерь и предотвращения образования конденсата.
Ремонтные работы по устранению дефектов должны выполняться с отключением повреждённого участка и с соблюдением технологий сварки и герметизации, рекомендованных производителями оборудования. Важна обязательная проверка после ремонта с помощью неразрушающих методов контроля, например ультразвукового или магнитного.
Автоматизированные системы управления и учёта тепловой энергии требуют планового обновления программного обеспечения и диагностики коммуникаций не реже одного раза в год для поддержания точности измерений и стабильности работы.
Вопрос-ответ:
Что входит в состав схемы теплоснабжения городского поселения?
Схема теплоснабжения включает источники тепла, тепловые сети (магистральные и распределительные трубопроводы), тепловые пункты и тепловые подстанции, а также потребителей — жилые, общественные и производственные здания. Она обеспечивает подачу тепловой энергии от источника до конечных потребителей с учетом конкретных потребностей поселения и технических условий.
Какие параметры нужно учитывать при проектировании тепловых сетей для поселения?
При проектировании тепловых сетей учитывают тепловую нагрузку объектов, топографию территории, длину трассы, особенности климата, давление и температуру теплоносителя, возможные тепловые потери и необходимость технологического обслуживания. Важно также предусмотреть возможность расширения системы в будущем и минимизировать гидравлические сопротивления.
Почему важна правильная организация тепловых пунктов в системе теплоснабжения?
Тепловые пункты служат для регулирования температуры и давления теплоносителя, а также для учета потребляемой тепловой энергии. Правильное расположение и конструкция тепловых пунктов обеспечивают стабильную работу всей системы, сокращают потери тепла и повышают комфорт потребителей за счёт точной настройки подачи тепла под текущие условия эксплуатации.
Какие типы источников тепла чаще всего используются в городских поселениях?
Чаще применяются центральные котельные, тепловые электростанции и современные комбинированные установки, способные производить тепло и электроэнергию одновременно. Выбор источника зависит от доступности топлива, экономических факторов, экологических требований и масштабов теплоснабжения конкретного поселения.
Какие методы применяют для контроля и учёта тепловой энергии в схеме теплоснабжения?
Используются приборы учёта тепловой энергии — теплосчётчики, которые измеряют расход и температуру теплоносителя на входе и выходе из объектов. Для контроля часто применяют автоматизированные системы сбора данных, что позволяет своевременно выявлять утечки, оптимизировать режимы работы и формировать точные отчёты для расчётов с потребителями.
Что входит в состав схемы теплоснабжения городского поселения и каковы функции каждого из элементов?
Схема теплоснабжения включает несколько ключевых компонентов. Источник тепла — это котельная или тепловая электростанция, вырабатывающая теплоноситель. Тепловые сети представляют собой систему трубопроводов, по которым теплоноситель передается от источника к потребителям. В состав входят также тепловые пункты, где происходит регулирование параметров теплоносителя и его распределение внутри зданий. Кроме того, в схему входят насосные станции для поддержания необходимого давления и приборы учета для контроля потребления. Каждый элемент играет свою роль, обеспечивая бесперебойную и качественную подачу тепла.
Какие факторы влияют на выбор конструкции тепловых сетей в городских поселениях?
Выбор конструкции зависит от нескольких аспектов. В первую очередь учитывают плотность застройки и протяжённость территории, что влияет на протяжённость и диаметр трубопроводов. Типы зданий — жилые дома, общественные учреждения или промышленные объекты — требуют различного подхода к распределению тепла. Климатические условия определяют тепловую нагрузку, а наличие альтернативных источников энергии может повлиять на схему. Также учитывают экономическую составляющую: стоимость монтажа, эксплуатации и ремонта сетей. От конструкции зависит надёжность, тепловые потери и удобство обслуживания.
