Ликвидационный проект начинается с геолого‑технического обоснования: карта разреза скважины, интервалы продуктивных горизонтов, текущие значения пластовых давлений. Рекомендуется ссылаться на ГОСТ R 58121‑2018 и API RP abandonment A‑03; без этих стандартов согласование Ростехнадзора занимает в среднем на 15 дней дольше.
План тампонажа включает расчет объёмов цементного раствора с точностью до 0,1 м³, выбор рецептуры с контрольной прочностью не ниже 14 МПа на 24 часа и график WOC‑тестов (wait on cement) каждые 6 часов. В журнале работ фиксируйте плотность раствора по данным вискозиметра Fann 35 (SHEAR 600/300) – регламентация п. 4.3 СО 153‑39.4‑012‑2004.
Секция экологической безопасности описывает барьеры: двойной BOP, ловильные фильтры с ячейкой 60 mesh, газоанализ на H2S менее 10 ppm. Обязательно приложите карту санитарно‑защитной зоны в масштабе 1:2000 и акты замеров шума (ЛОА 52.04.186‑89). Нарушение этого пункта ведёт к штрафу до 700 тыс. ₽ по КоАП ст. 8.4.
Программа контроля и отчётности содержит суточные формы 5‑ЛС, реестр NPT‑простоев и матрицу ответственности RACI для подрядчиков. Перед сдачей документации убедитесь, что каждый акт ЦПП (цементирования промежуточных поясов) подписан не позже 48 часов после операции; в противном случае Управление недропользования потребует повторного опрессовочного теста.
Требования к обоснованию необходимости ликвидации скважины
Документы обоснования опираются на действующие нормативы: СП 118.13330.2012, ГОСТ 12002‑2012 и Приказ Минприроды № 794 от 21.09.2020 (для недействующих и аварийных скважин).
Техническое состояние подтверждается: результатами ГИС‑комплекса с оценкой остаточной толщины обсадных колонн (износ > 40 % по металлографическому исследованию или сквозная коррозия > 3 мм); данными опрессовки колонн давлением 1,2 × рабочего пластового, где фиксируется падение > 5 % за 30 минут; актами обследования устьевого оборудования на предмет негерметичности.
Показатели продуктивности считаются критичными, если средний дебит нефти < 2 т/сут в течение последних 180 суток при обводнённости > 98 % и отсутствии потенциальных технологий повышения нефтеотдачи с приростом извлекаемых запасов > 3 тыс. т.
Экономическое обоснование включает расчёт NPV при дисконтировании 10 % годовых: если NPV < 0 и IRR < 10 %, продление эксплуатации признаётся нецелесообразным. Альтернативы (боковое горизонтальное ответвление, конверсия под ППД) анализируются, и отрицательный разрыв NPV между проектом дообустройства и ликвидацией служит основанием для выбора ликвидации.
Экологические критерии: содержание хлорид‑ионов в добываемой воде > 120 г/л, подтверждённое лабораторно, при одновременном наличии трещиноватых коллекторов в интервале –1 000…–500 м относительно водоносных горизонтов хозяйственно‑питьевого назначения; результаты гидродинамического моделирования показывают радиус неуправляемой фильтрационной зоны > 500 м при возможном перетоке пластовых флюидов.
Безопасность: превышение давления за колонной > 0,8 от пластового в зоне негерметичности; наличие газового проявления на устье > 5 м³/сут по хроматографическому анализу. Эти параметры фиксируются актом аварийно‑спасательной службы.
В составе обоснования подшиваются: протоколы опрессовок, диаграммы ГИС‑исследований, лабораторные заключения, экономические расчёты, заверенные план‑схемы ликвидационного цементирования и график работ с указанием контрольных параметров (объём цемента, глубины пакера, контрольные опрессовки).
Содержание технического проекта ликвидации скважины
Проект начинается с обоснования ликвидации: указываются номер и координаты скважины по системе WGS‑84, статус лицензии, дата завершения добычи, объем остаточных запасов менее 1 % первоначально извлекаемых.
Далее приводится геолого‑техническая характеристика: стратиграфия разреза с выделением продуктивных и водоносных горизонтов, поровое давление по глубинам через каждые 100 м, температурный градиент, текущие пластовые давления с результатами последнего замера (например, 19,7 МПа на глубине 2450 м).
В разделе проектирования тампонажа описывают схему установки мостов: цементный мост класса G с добавкой 35 % микрокремнезема на отметках 2400‑2300 м, расширяющийся цемент с пластификатором – 150 м высотой в интервале 1400‑1250 м, полимерный гель для перекрытия каверн на 950‑900 м. Для каждого моста рассчитывают коеффициент разрастания, конечную прочность (не менее 14 МПа через 24 ч) и время сгущения при 90 °С.
Раздел гидравлических расчетов содержит баланс жидкостей: объём продавочной жидкости 42 м³, плотность 1,85 г/см³, превышение гидростатического давления над пластовым не менее 2 МПа по всей длине ствола. Приводятся графики снижения давления в процессе цементирования и формула расчёта скорости подъёма бурового раствора для предотвращения гидроразрыва (v < 0,25 м/с).
Раздел механического демонтажа описывает последовательность: извлечение колонны НКТ Ø73 мм, порового насоса и пакера; резка эксплуатационной колонны Ø146 мм на 5‑метровых трубах; подъём верхней секции обсадной колонны до отметки 100 м ниже уровня устьевого цемента.
Экологический блок включает модель миграции флюидов после ликвидации (2D‑симуляция методом конечных элементов), прогноз уровня минерализации подпочвенных вод в горизонте QIII на 50 лет и перечень мер: двукратный отбор проб воды в первые 12 месяцев, дистанционный мониторинг давления на устье каждые 15 минут через датчик класса IP68.
В разделе контроля качества приводится программа опрессовок: давление 25 МПа в течение 30 мин, критерий герметичности – падение не более 0,5 МПа. Дополнительно выполняется акустический контроль цементных мостов инструментом CBL/VDL с разрешением 0,1 дб/ft; приемка производится при показателе полного радиального затрубного сцепления > 90 %.
Финальная часть проекта содержит график работ: общая продолжительность 18 суток, критические операции – цементирование (сутки 7‑9) и демонтаж обсадной колонны (сутки 10‑12). Приводятся требования к персоналу (не менее двух операторов с квалификацией IWCF Level 4) и перечень резервного оборудования: насосный агрегат 600 кВт, два цементировочных агрегата по 14 МПа, комплект аварийных превенторов Ø180 мм.
Отдельным пунктом указываются критерии завершения ликвидации: нулевой дебит на устье, стабильное давление 0 МПа в течение 72 ч, положительное заключение службы недропользования.
Перечень геолого-технической информации для включения в документацию
Координаты устья скважины – в государственной системе (СК-42 или МСК), точность не ниже ±0,5 м; отметка устья по абсолютной высоте (БС) – с точностью до 0,01 м.
Стратиграфия: верхняя и нижняя границы всех пластов с указанием измеренной (MD) и истинной вертикальной глубины (TVD), допускаемое отклонение ±0,5 м; толщина продуктивного пласта – до 0,1 м.
Литология и петрофизика: поровый тип, гранулометрия, пористость и проницаемость по керну; гамма-каротаж (GR), плотностной (RHOB) и нейтронный (NPHI) каротаж в LAS‑формате с шагом 5 см; коэффициент насыщенности по электрокаротажу (Rt, Rxo).
Коллекторские флюиды: результаты PVT‑анализа нефти/газа/воды, пластовое давление и температура на дату последнего измерения, градиент давления (кПа/м) для расчёта цементного столба.
Технический профиль: полный обсадной стол – диаметр, масса на метр, марка стали, глубина башмака, объём закачанного цемента и плотность суспензии; электронные копии сертификатов труб.
Контроль качества цементации: результаты CBL/VDL с амплитудой в мВ и индексом цементирования; акустический КОС в интервалах слабой изоляции; расчёт фактического насыщения кольцевого пространства цементом.
Ликвидационные мосты: интервалы установки (MD/TVD), тип смеси (ГОСТ 1581, класс G или H), плотность (не менее 1 900 кг/м³), расчётный объём с запасом 15 %, прочность на сжатие через 24 ч и 7 суток (не ниже 10 МПа).
Испытания герметичности: данные FIT/LOT – давление начала утечки и градиент; результаты гидравлического теста колонн и мостов (минимум 30 мин удержания, падение ≤2 % от установленного давления).
Экологический блок: исходный химический анализ подземных вод на глубинах 0–50 м, газогеохимический профиль вокруг устья (метан, CO2) с радиусом 50 м, результаты ВЛКС-зондирования на миграцию газа.
Цифровой архив: каротажные кривые в LAS 2.0, отчёты испытаний в PDF/A, приёмка ГТИ в формате XML Witsml 1.4; единая схема наименования файлов – Field_WellboreID_DataType_YYYYMMDD.ext.

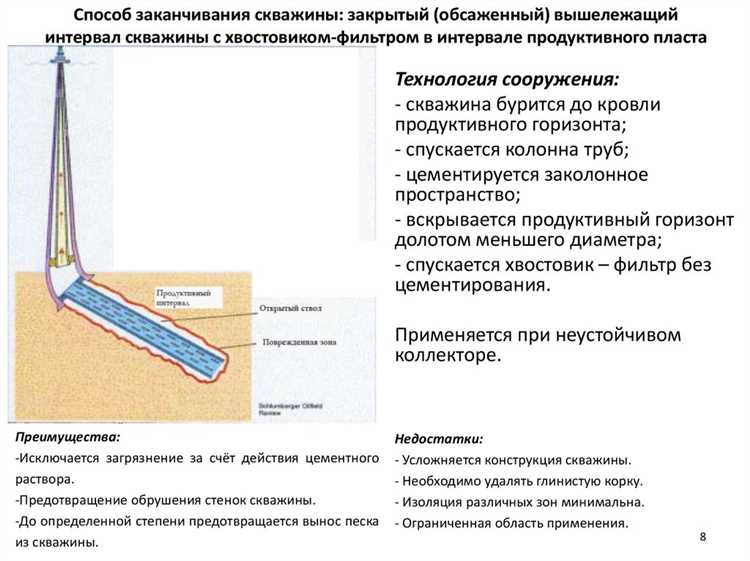

Документирование мероприятий по изоляции продуктивных горизонтов
Формируйте акт изоляции сразу после тампонажных работ: указывайте точные глубины башмака хвостовика и верхнего яруса цемента (TVD и MD), объёмы тампонажного раствора (м³), плотность (кг/м³), скорость закачки (л/с) и итоговое избыточное давление на устье (МПа).
Прикладывайте полные результаты ЦКК и VDL‑каротажа в формате LAS и PDF; в пояснительной записке фиксируйте качество сцепления цемента с колонной по интервалам 0–40%, 40–80%, 80–100% с указанием глубин переходов.
Добавляйте схему рассечки: масштабы 1:500 по вертикали и 1:2000 по глубине, обязательны отметки продуктивных горизонтов, пакеров, перемычек, цементных мостов и глубины циркуляционного отверстия.
В разделе «Материалы» перечисляйте фактические марки цемента, ускорители/замедлители (г/л), плотнители (кг/м³) и химические реагенты, подтверждая сертификатами производителя, протоколами входного контроля и результатами лабораторного теста на 24‑часовую прочность (МПа).
Отдельным файлом прикладывайте журнал операций закачки (форма ПП‑45): временной шаг ≤ 30 с, параметры Q, P, T и объём закачанного раствора; подписи бурового инженера, мастера по тампонажу и представителя заказчика – с ЭЦП по ГОСТ Р 34.10‑2012.
Храните электронный пакет документов в репозитории скважины минимум 30 лет, резервируйте ежемесячно на ленточный носитель LTO‑9, создавайте хэш SHA‑256 и протоколируйте в журнале контроля целостности.
Перед передачей в государственный фонд недр формируйте XML‑файл метаданных: GUID скважины, координаты устья (WGS‑84), дата консервации, вид изоляции (пакерная, цементный мост, комбинированная), номер лицензии, ссылка на архив ZIP с полным пакетом.
Каждые пять лет пересматривайте архив: проверяйте доступность форматов, обновляйте цифровые подписи, регистрируйте результаты ревизии в отчёте ГИН с указанием ответственного лица и даты.
Формат и структура акта о ликвидации скважины
Акт о ликвидации скважины должен содержать четко структурированные разделы, обеспечивающие полноту и однозначность информации. В верхней части документа указываются наименование организации, номер акта, дата составления и место проведения работ.
Основной блок акта начинается с технических данных: идентификационный номер скважины, координаты по геодезической системе, глубина залегания, дата бурения и дата ликвидации. Обязательно фиксируется тип и состояние обсадных колонн, а также примененные методы ликвидации.
Далее приводится детальное описание технологического процесса ликвидации, включая сведения о примененных материалах (цемент, заглушки, растворы) с указанием объёмов и характеристик. Необходимо отметить используемое оборудование и последовательность операций.
В разделе контроля отражаются результаты проверки герметичности, данные замеров давления, а также заключение о соответствии выполненных работ установленным требованиям и нормативам.
Заключительная часть включает подписи ответственных лиц – руководителя работ, инженера по контролю и представителя заказчика – с расшифровками и датами. Допускается приложить фотографии и схемы с отмеченными зонами ликвидации.
Формат документа должен обеспечивать удобство архивирования и поиска, а структура – прозрачность для последующего анализа и проверки соответствия техническим регламентам.
Список согласований и разрешений, прилагаемых к документации
Документация по ликвидации скважин должна содержать полный комплект согласований и разрешений, подтверждающих законность и безопасность проведения работ. В перечень обязательных документов входят:
- Разрешение на проведение работ по ликвидации скважины, выданное уполномоченным органом в области недропользования.
- Согласование технологического проекта ликвидации с экологическим контролем, подтверждающее соответствие методик нормам по охране окружающей среды.
- Заключение службы охраны труда и промышленной безопасности, подтверждающее оценку рисков и соответствие требованиям безопасности.
- Акт обследования технического состояния скважины, выполненный специализированной организацией с лицензией на проведение подобных работ.
- Документ, подтверждающий выполнение обязательных мероприятий по предотвращению загрязнения подземных и поверхностных вод.
- Согласование с местными органами исполнительной власти или администрацией территории, на которой расположена скважина.
- Разрешение на утилизацию и вывоз отходов, образующихся в процессе ликвидации скважины, оформленное в соответствии с законодательством об отходах производства и потребления.
- Протоколы контроля параметров после завершения ликвидации, включая герметичность закупорки и состояние окружающей среды.
Каждое согласование должно иметь подписи и печати уполномоченных лиц, а сроки действия документов строго соблюдаться во избежание юридических рисков. Рекомендуется заранее проверять требования региональных норм, поскольку список разрешений может варьироваться в зависимости от юрисдикции и категории скважины.
Вопрос-ответ:
Какие основные разделы включает документация, связанная с ликвидацией скважин?
Документация по ликвидации скважин обычно состоит из нескольких ключевых частей: проект ликвидации, акты выполненных работ, технические отчёты по герметизации и консервации, а также заключения по экологической безопасности. В проекте подробно описываются методы и технологии, которые будут использованы для закрытия скважины, включая последовательность действий и применяемые материалы.
Для чего необходимо составлять акт выполненных работ при ликвидации скважин?
Акт выполненных работ служит официальным подтверждением того, что ликвидация скважины проведена согласно проекту и нормативным требованиям. В документе фиксируются дата, список выполненных операций, использованные материалы и оборудование, а также подписи ответственных лиц. Этот акт нужен для последующего контроля и отчётности перед контролирующими органами.
Какую информацию обычно содержит технический отчёт по герметизации скважины?
Технический отчёт включает подробные сведения о применённых методах герметизации, характеристиках используемых материалов (цемент, глина и др.), условиях проведения работ и достигнутых результатах. Также в отчёте приводятся замеры и испытания, подтверждающие надёжность заглушки, и описание особенностей геологического строения в районе скважины.
Какие требования предъявляются к разделу экологической безопасности в документации по ликвидации скважин?
В разделе по экологической безопасности описываются меры по предотвращению загрязнения почвы и водных ресурсов, контроль состояния окружающей среды до и после ликвидации, а также рекомендации по восстановлению природного ландшафта. Также указываются нормативные акты, регулирующие охрану окружающей среды в процессе ликвидации объекта.
Какова роль проектной документации в процессе ликвидации скважины и что происходит при её отсутствии?
Проектная документация служит руководством для всех этапов закрытия скважины и обеспечивает согласованность действий различных специалистов. При её отсутствии могут возникнуть ошибки в выборе методов и материалов, что увеличивает риск аварий, экологических проблем и штрафных санкций. В таких случаях процесс ликвидации затягивается из-за необходимости согласования и доработки документов уже во время работ.
Какие основные разделы включает документация при ликвидации скважин?
Документация при ликвидации скважин обычно состоит из нескольких важных разделов. Первый — технический отчет, где описываются все проведённые работы по закрытию скважины и применённые методы. Второй — гидрогеологическое заключение, которое содержит данные о состоянии водоносных горизонтов и оценку влияния ликвидации на подземные воды. Третий — экологический мониторинг, фиксирующий параметры окружающей среды до и после работ. Также присутствуют акты выполненных работ и паспорта оборудования, использованного при ликвидации. Все эти разделы помогают подтвердить соответствие процедуры установленным требованиям и стандартам.
