Испытания кабельных линий связи (КЛС) связаны с рисками, обусловленными воздействием высокого напряжения, токов короткого замыкания и возможным повреждением изоляции. Для минимизации угроз персоналу и оборудованию необходимо строгое соблюдение требований безопасности, закреплённых в отраслевых регламентах, включая ГОСТ 31565-2012, ПУЭ и инструкции по эксплуатации испытательных установок.
Перед началом испытаний кабель должен быть отсоединён от действующего оборудования и надёжно заземлён. В зону испытаний допускается только аттестованный персонал в диэлектрических перчатках, касках и с индивидуальными средствами защиты глаз. Не допускается проведение испытаний в условиях повышенной влажности, при отсутствии видимой изоляции токоведущих частей или при повреждённой оболочке кабеля.
Испытательное оборудование должно проходить регулярную поверку и иметь маркировку о дате следующей калибровки. Все соединения между установкой и кабелем необходимо выполнять с соблюдением минимального расстояния до токоведущих частей и исключением провисания проводников. Во время подачи напряжения доступ к кабелю блокируется с помощью физического ограждения и предупредительных знаков.
После завершения испытаний остаточный заряд на жилах кабеля снимается посредством заземления не менее чем на одну минуту. Только после этого допускается касание кабеля, осмотр или перемонтаж. Несоблюдение даже одного из этих пунктов может привести к поражению электрическим током или выходу оборудования из строя.
Подготовка испытательной зоны для проведения работ с КЛС
Перед началом испытаний кабельных линий связи (КЛС) необходимо организовать испытательную зону, соответствующую требованиям безопасности и техническому регламенту. Подготовка включает в себя ряд обязательных мероприятий, направленных на предотвращение поражения электрическим током, исключение несанкционированного доступа и минимизацию рисков для персонала.
- Испытательная зона должна быть ограждена по периметру с установкой предупреждающих знаков: «Опасно – напряжение», «Посторонним вход воспрещён» и других в соответствии с ГОСТ 12.4.026-2015.
- Место проведения испытаний должно находиться на достаточном удалении от рабочих и общественных зон. Минимальное расстояние – не менее 10 метров от зданий и проходов.
- Все кабели, не участвующие в испытаниях, должны быть отключены, заземлены и защищены от случайного включения.
- Необходимо обеспечить наличие переносного заземления для оперативного подключения при возникновении нештатной ситуации.
- Рабочая зона оборудуется диэлектрическими ковриками, ограждениями и сигнальной разметкой. Проверка состояния СИЗ обязательна до начала работ.
Дополнительно необходимо подготовить рабочее место оператора испытаний:
- Размещение испытательной аппаратуры на устойчивой, не проводящей поверхности с защитой от влаги и механических воздействий.
- Проверка целостности изоляции всех соединительных проводов, кабелей и наконечников.
- Организация одностороннего входа в зону испытаний с возможностью её немедленного отключения с безопасного расстояния.
Все работы по подготовке испытательной зоны фиксируются в журнале испытаний с указанием ответственного лица, времени проведения и перечня выполненных мер. Нарушение регламента подготовки недопустимо и влечёт административную или уголовную ответственность в случае инцидента.

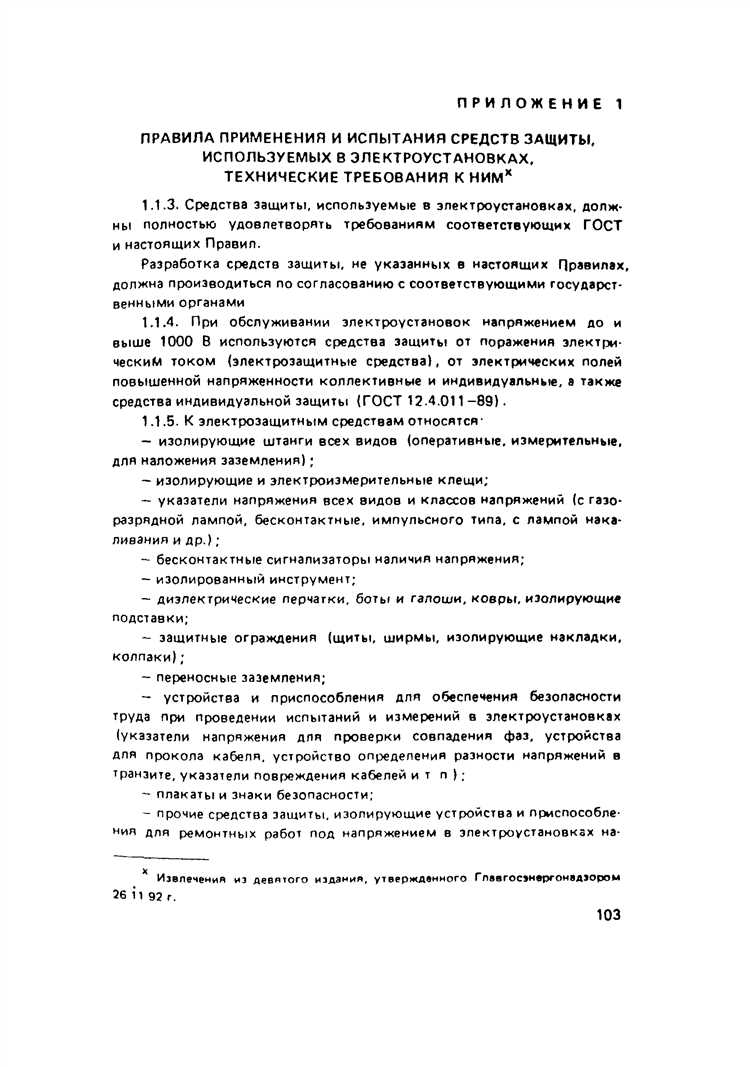

Средства индивидуальной защиты при высоковольтных испытаниях КЛС
Электроизолирующие перчатки из диэлектрической резины применяются при напряжении выше 1000 В. Перед использованием их проверяют на наличие повреждений и проводят испытание на герметичность воздухом. Перчатки должны быть маркированы с указанием класса защиты и даты последней проверки.

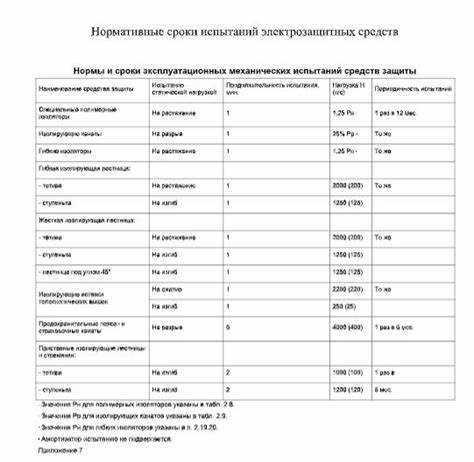

Диэлектрические галоши или боты используются в комплекте с перчатками. Они защищают от замыкания на землю при случайном касании токоведущих частей. Обувь должна иметь неповрежденную подошву без признаков старения резины и проходить периодические испытания не реже одного раза в 12 месяцев.
Защитные каски из диэлектрических материалов обязательны при работах внутри распределительных устройств и рядом с испытательными установками. Каска должна иметь ремень крепления и не должна иметь металлических элементов.
Защитные экранирующие очки или лицевые щитки применяются при испытаниях с возможным пробоем изоляции. Они предотвращают травмы глаз и лица при дуговом разряде или выбросе осколков из разрушенного кабеля.
При наличии источников повышенного звукового давления применяются противошумные наушники или вкладыши. Это особенно актуально при импульсных испытаниях с высоковольтными генераторами.
Одежда персонала должна быть из негорючих материалов, без металлической фурнитуры. Использование хлопчатобумажных костюмов с пропиткой снижает риск ожогов при возникновении электрической дуги. Рукава и брюки не должны быть закатаны.
Перед началом испытаний специалист обязан пройти инструктаж и осмотр СИЗ. Все средства индивидуальной защиты должны храниться в сухом помещении, отдельно от химически активных веществ и солнечного света.
Контроль за состоянием оборудования и заземления перед началом испытаний
Перед проведением высоковольтных испытаний кабелей КЛС необходимо выполнить детальный осмотр испытательной установки. Проверке подлежат все элементы схемы: высоковольтный источник, измерительные цепи, коммутационные аппараты и кабельные соединения. Особое внимание уделяется наличию трещин, следов нагрева, окисления и механических повреждений на изоляторах, контактных соединениях и проводниках.
Испытательная установка должна быть отключена от питающей сети, разряжена и заземлена. Все манипуляции по подготовке осуществляются с помощью диэлектрических инструментов. В обязательном порядке проверяется целостность цепей управления, отсутствие самопроизвольных замыканий и наличие всех блокировок, предусмотренных конструкцией.
Система заземления подлежит отдельной проверке. Измеряется переходное сопротивление заземляющего устройства, которое не должно превышать 4 Ом в нормальных условиях. Контакты заземляющих проводников очищаются до металлического блеска и затягиваются с усилием, исключающим возможность ослабления. Запрещается использовать временные заземления без маркировки и соответствующих расчетов.
В местах подключения испытательного оборудования к испытуемому кабелю контролируется надёжность экранирования и отсутствие паразитных токов утечки. При наличии следов коррозии или повреждённой изоляции все соединения подлежат замене. После окончания проверки составляется акт технического состояния оборудования и заземления с указанием конкретных измеренных параметров.
Порядок отключения и блокировки цепей перед подачей испытательного напряжения
Перед началом высоковольтных испытаний кабелей КЛС необходимо обеспечить полное электрическое отключение испытываемой секции от действующего оборудования. Отключение выполняется посредством разъединителей или выключателей нагрузки с последующей проверкой отсутствия напряжения на всех фазах с применением исправного индикатора напряжения, рассчитанного на соответствующий класс напряжения.
После подтверждения отсутствия напряжения выполняется наложение видимого заземления на все токоведущие части, включая жилы кабеля и оболочки, при наличии экранирования. Заземление должно быть установлено с обеих сторон испытываемого участка, чтобы исключить появление наведённого потенциала или обратной наводки от соседнего оборудования.
Все цепи управления, сигнализации и телемеханики, связанные с испытываемым участком, должны быть отключены от источников питания и физически разъединены. Допускается использование съемных перемычек, отсоединение проводников или отключение соответствующих клемм, с обязательной фиксацией действий в оперативном журнале.
Необходимо установить механические блокировки или запирающие устройства на приводах коммутационной аппаратуры, предотвращающие её несанкционированное включение в процессе проведения испытаний. В дополнение применяются предупреждающие знаки «Не включать – работают люди», закрепляемые на всех органах управления.
Ответственный за испытания инженер обязан провести проверку полноты отключения, целостности схемы заземления и эффективности всех блокирующих мер. Только после завершения этих действий и соответствующих записей в документации допускается подача испытательного напряжения.
Дистанционное управление и визуальный контроль при испытаниях КЛС
Испытания кабельных линий связи (КЛС) с применением высокого напряжения требуют минимизации присутствия персонала в зоне воздействия электрического поля. Для этого критически важно использовать системы дистанционного управления и организовать непрерывный визуальный контроль за процессом испытаний.
Управление источниками испытательного напряжения должно осуществляться из защищенного помещения, находящегося за пределами потенциально опасной зоны. Панель управления должна обеспечивать полный функционал: включение, отключение, регулировку выходного напряжения, фиксацию аварийных режимов и аварийное обесточивание цепи. Управление должно выполняться с применением электромеханических блокировок, исключающих возможность подачи напряжения при незакрытом контуре заземления.
Для визуального контроля зоны испытаний необходимо использовать промышленные видеокамеры с высоким разрешением и возможностью ночного режима. Камеры устанавливаются с таким расчетом, чтобы охватывать как контактные соединения, так и общую панораму кабельной трассы. Минимальное количество камер – две: одна на общий план, другая – на вводы в кабель. Изображение должно передаваться в реальном времени на монитор в помещении оператора.
Кабели видеонаблюдения и системы дистанционного управления прокладываются с экранировкой и должны быть устойчивыми к электромагнитным наводкам, возникающим при подаче испытательного напряжения. При проведении высоковольтных испытаний категорически запрещается использовать беспроводные каналы передачи данных внутри испытательной зоны из-за риска сбоев и ложных срабатываний оборудования.
Для записи хода испытаний рекомендуется использовать регистраторы видеоданных с функцией резервного копирования. Это обеспечивает возможность последующего анализа ситуации при возникновении нештатных событий и позволяет документально подтвердить соблюдение регламента испытаний.
Индикация состояния цепей, положения заземлений, значения выходного напряжения и тока должна дублироваться как на панели управления, так и на экране визуального контроля, обеспечивая оператору комплексное восприятие ситуации без необходимости физического доступа к оборудованию.
Действия персонала при аварийных ситуациях во время испытаний КЛС
При возникновении аварийной ситуации в ходе испытаний кабелей КЛС немедленно отключить подачу испытательного напряжения с помощью дистанционного управления или аварийного выключателя.
Персонал обязан немедленно покинуть опасную зону, при этом руководитель работ проверяет визуально и по средствам связи, что все сотрудники покинули рабочее место.
В случае пожара или возгорания кабеля использовать специализированные огнетушители по классу C (электрооборудование под напряжением) и немедленно сообщить в пожарную службу.
При обнаружении признаков электрического поражения у пострадавших оказать первую помощь, используя средства индивидуальной защиты, после чего вызвать скорую медицинскую помощь.
Не допускать повторного включения испытательного оборудования до устранения причин аварии и полного технического обследования объекта компетентными специалистами.
Ответственный за безопасность обязан провести повторный инструктаж и проверку исправности средств защиты перед продолжением испытаний.
Вопрос-ответ:
Какие основные меры безопасности должны соблюдаться при проведении испытаний кабелей КЛС?
Перед началом испытаний необходимо отключить кабель от всех источников питания и оборудования, чтобы исключить риск поражения электрическим током. Испытательная зона должна быть ограждена и иметь предупреждающие знаки, чтобы предотвратить случайный доступ посторонних лиц. Персонал обязан использовать средства индивидуальной защиты, такие как диэлектрические перчатки и защитные очки. Также важно проверить исправность заземления оборудования и кабеля, чтобы избежать накопления опасного потенциала.
Как правильно подготовить испытательную зону перед тестированием кабелей КЛС?
Зону испытаний необходимо очистить от посторонних предметов, обеспечить свободный доступ к оборудованию и соблюдение нормативных расстояний от опасных объектов. Поверхность должна быть сухой, чтобы снизить риск пробоя тока на землю. Устанавливаются предупредительные знаки и заграждения. Перед подачей испытательного напряжения проводится проверка наличия надежного заземления и исправности измерительных приборов. Обязательно отключаются все цепи, не участвующие в испытаниях, и блокируются источники питания.
Какие действия должен предпринять персонал при аварийной ситуации во время испытаний кабелей КЛС?
При обнаружении аварийной ситуации необходимо немедленно прекратить подачу испытательного напряжения и отключить оборудование. Персонал должен покинуть опасную зону и сообщить ответственному руководителю работ. Если есть пострадавшие, нужно оказать первую помощь и вызвать медицинскую помощь. Зону аварии следует оградить, чтобы не допустить доступ других людей. После этого проводится тщательный осмотр оборудования и кабеля для выявления причин аварии перед возобновлением испытаний.
Как контролируется исправность заземления перед проведением испытаний кабелей КЛС?
Проверка заземления выполняется с помощью специальных измерительных приборов, например, мегомметров и тестеров сопротивления заземления. Результаты измерений сравниваются с нормативными значениями, установленными в технических регламентах. Важно убедиться, что сопротивление заземления не превышает допустимые пределы, иначе существует риск поражения током и повреждения оборудования. При обнаружении неисправностей необходимо устранить их до начала испытаний, проверив целостность и надежность соединений заземляющего контура.
