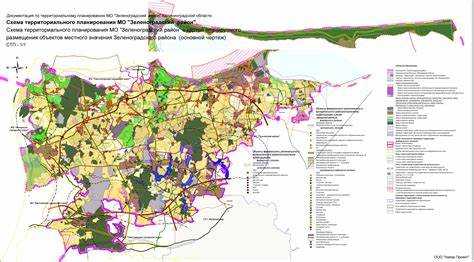

Документация по планировке территории – это обязательный комплект графических и текстовых материалов, который разрабатывается для обоснования размещения объектов капитального строительства. Она формируется в соответствии с требованиями Градостроительного кодекса РФ и постановлений Правительства, регулирующих состав и структуру таких материалов.
В состав документации включаются: карта планируемого размещения объектов, чертежи границ зон с особыми условиями использования территории, материалы по обеспечению транспортной и инженерной инфраструктуры, а также проекты организации улично-дорожной сети. Каждый из этих элементов имеет строго установленный формат и набор исходных данных, включая координаты в системе ГСК-2011, сведения из ЕГРН и результаты инженерных изысканий.
Особое внимание следует уделять пояснительной записке, в которой приводятся правовые, экологические и технические обоснования выбранных решений. Наличие актуализированных данных о санитарно-защитных зонах, охранных обязательствах и правах на землю является обязательным при согласовании документации в органах исполнительной власти.
Рекомендуется с самого начала проектирования обеспечить согласование границ проектируемой территории с данными ИСОГД и ГИС ЕГРН, чтобы избежать отклонений при проверке. Также необходимо учитывать территориальные схемы и утвержденные правила землепользования и застройки, поскольку несоответствие этим документам может привести к отказу в утверждении проекта планировки или проекта межевания.

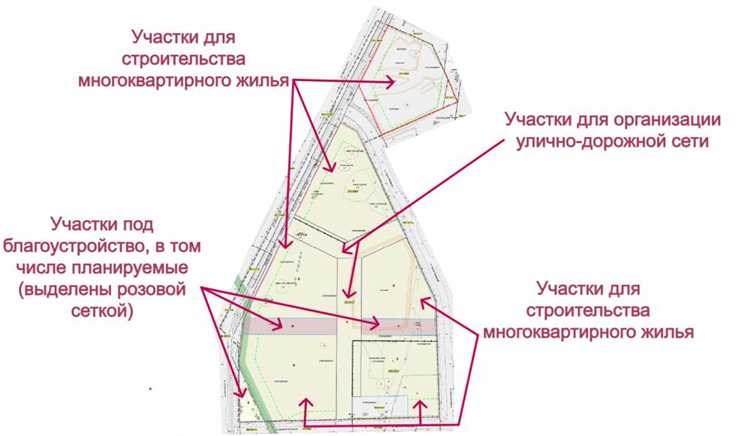

Графические материалы: схемы планировочной организации территории
Схемы планировочной организации территории входят в обязательный состав графических материалов проекта планировки и проекта межевания. Эти схемы отображают размещение объектов капитального строительства, транспортной и инженерной инфраструктуры, озеленения, границ зон с особыми условиями использования территории.
Ключевым элементом является чертёж планировочной структуры, выполненный на топографической подоснове в масштабе 1:2000 или 1:5000. Он должен содержать нумерацию проектируемых кварталов, линейных объектов, зон общественного пользования и территорий иного функционального назначения. В обязательном порядке указываются параметры улично-дорожной сети, включая габариты проезжей части и тротуаров, разворотные площадки и технические коридоры.
Схемы отображают границы планируемых элементов: полос отвода, санитарно-защитных зон, территорий объектов культурного наследия. Для территорий с существующей застройкой отдельно обозначаются подлежащие сносу здания и сооружения. Все планируемые границы должны быть согласованы с кадастровыми и градостроительными реестрами.
Особое внимание уделяется точности отображения инженерных коммуникаций. На схемах показываются проектируемые трассы водопровода, канализации, теплоснабжения, газоснабжения, линий электропередачи и связи. При этом важно соблюдать обязательные расстояния до жилой застройки и иных объектов.
Каждая схема сопровождается легендой с условными обозначениями и масштабной линейкой. Рекомендуется использовать цветовое кодирование для наглядного разграничения различных видов территорий и объектов. Подписи к элементам должны быть краткими и соответствовать утверждённой терминологии градостроительной документации.
В составе проектной документации схемы представляются в печатной и цифровой формах, подготовленных в соответствии с требованиями к передаче в государственные информационные системы обеспечения градостроительной деятельности (ГИСОГД).
Пояснительная записка: структура и содержание
Пояснительная записка – ключевой текстовый документ, сопровождающий графические материалы и обосновывающий решения, принятые в рамках планировки территории. Её структура строго регламентирована и должна обеспечивать полноту и логическую последовательность представления информации.
Раздел «Общие сведения» включает наименование объекта планировки, основания для разработки (например, распоряжения органов власти, договоры, градостроительные планы), перечень использованных исходных данных и нормативных документов. Указывается исполнитель документации, сроки разработки и согласующие инстанции.
Раздел «Анализ текущего состояния территории» содержит данные о фактическом использовании участков, функциональном зонировании, плотности застройки, наличии объектов культурного наследия, состоянии инженерной и транспортной инфраструктуры, а также о правовом статусе земель (категории, формы собственности, обременения).
Раздел «Концепция развития» отражает целевые ориентиры и принципы организации пространства: описание предлагаемого функционального зонирования, формируемых кварталов, улично-дорожной сети, благоустройства, размещения социальных объектов. Уточняется соответствие решений стратегическим документам территориального планирования.
Раздел «Инженерное обеспечение» раскрывает схему подключения к сетям водоснабжения, водоотведения, теплоснабжения, электроснабжения, связи и газоснабжения. Указывается потребность в ресурсах и технические условия присоединения.
Раздел «Оценка воздействия на окружающую среду» включает сведения о предполагаемой нагрузке на экологические системы, расчет санитарно-защитных зон, предложения по минимизации негативных последствий и обеспечению устойчивого развития территории.
Раздел «Правовые и организационные аспекты реализации» содержит предложения по этапам освоения территории, механизмам координации застройки, необходимым мерам по переселению, изъятию участков и перераспределению земельных прав.
Каждый элемент пояснительной записки должен быть четко структурирован, не дублироваться с другими разделами документации и иметь ссылку на конкретные проектные решения. Использование шаблонных формулировок и избыточных обобщений недопустимо.
Перечень мероприятий по охране окружающей среды
Раздел с мероприятиями по охране окружающей среды включает обязательные проектные решения, направленные на минимизацию негативного воздействия планируемой застройки на природные компоненты. В первую очередь, определяются зоны озеленения с указанием видов древесно-кустарниковой растительности, учитывающих локальные климатические и почвенные условия. Например, в центральной части территории предусматривается создание буферной зеленой зоны из лиственных пород с коэффициентом озеленения не менее 0,4.
Описываются инженерные мероприятия по предотвращению загрязнения почвы, поверхностных и подземных вод. В проект включаются системы локальной очистки ливневых стоков с механико-химической фильтрацией. Сброс очищенных вод должен осуществляться в водоприемники строго в соответствии с ПДК, установленными территориальными Роспотребнадзором и Росприроднадзором.
Особое внимание уделяется организации сбора и утилизации отходов. Проект предусматривает размещение площадок для раздельного накопления ТКО с водонепроницаемым покрытием и системой водоотведения. Для строительных отходов разрабатывается схема временного хранения и вывоза с обязательным указанием лицензированных подрядчиков.
В разделе указывается обязательная реализация мероприятий по снижению уровня шума в жилых зонах за счет установки шумозащитных экранов, формирования шумозащитных насаждений и корректировки транспортных потоков. Расчет акустического воздействия проводится по методике СНиП 23-03-2003 с приложением картографического материала.
При разработке документации в обязательном порядке учитываются санитарно-защитные зоны существующих и проектируемых объектов. В случае наложения таких зон на жилую застройку разрабатываются компенсирующие меры или корректируется планировочная структура.
Все мероприятия должны быть согласованы с территориальными органами Росприроднадзора, Роспотребнадзора и при необходимости – с региональными департаментами экологии. В итоговом разделе приводится календарный график реализации природоохранных мероприятий с поэтапным финансированием и ответственными исполнителями.

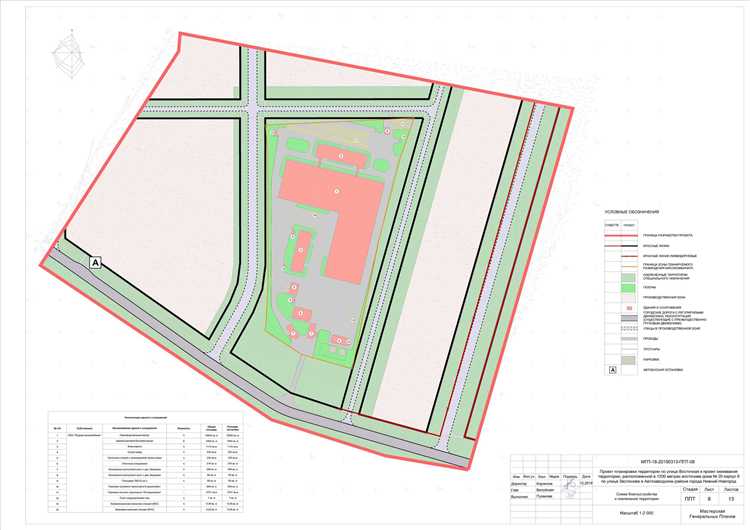

Раздел инженерной подготовки и защиты территории
Раздел инженерной подготовки и защиты территории входит в состав документации по планировке и содержит конкретные проектные решения, направленные на обеспечение устойчивости застройки, снижение негативного воздействия природных и техногенных факторов, а также подготовку площадки под строительство.
В состав раздела включаются следующие ключевые элементы:
- План вертикальной планировки – фиксирует проектные отметки рельефа, схемы срезки и насыпи, направления водоотвода, отметки сопряжения с существующей застройкой и улично-дорожной сетью.
- Схемы водоотведения – показывают систему отвода поверхностных и грунтовых вод, размещен

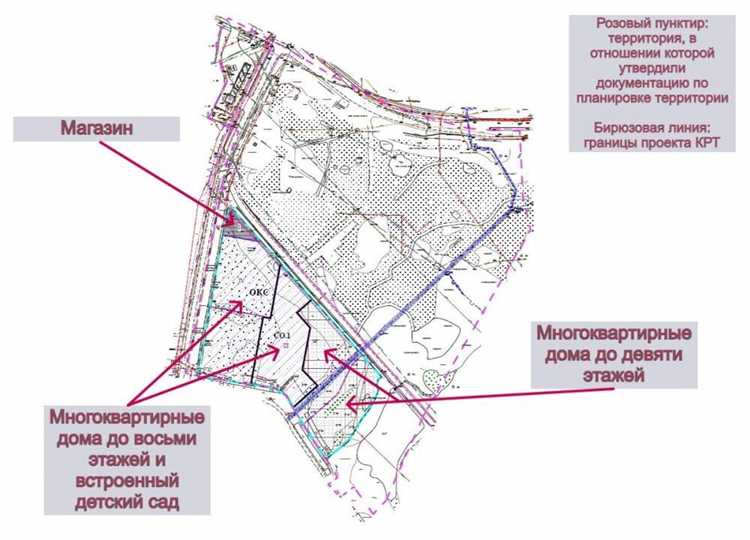

Транспортная схема внутри проектируемой территории
Транспортная схема разрабатывается с учетом функционального назначения территории и прогнозируемых объемов движения. Автомобильные дороги проектируются с шириной полос не менее 3,5 м, разделением потоков и учётом категорий дорог согласно нормативам СНиП.
Проектируются магистральные и местные улицы с обеспечением оптимальных связей между жилыми, общественными и промышленными зонами. Перекрестки оснащаются необходимым оборудованием для регулирования движения, включая светофорные объекты при интенсивности свыше 800 автомобилей в час.
Пешеходные маршруты выделяются отдельной сетью с твердым покрытием, ширина которых не менее 1,5 м, предусматривается организация безопасных переходов с использованием разметки и пониженных бордюров.
Велодорожки проектируются шириной от 2 м, разделяются с автомобильным и пешеходным движением, обеспечивая непрерывность и безопасность передвижения.
Парковочные зоны формируются на основании расчетов по нормативам, с учетом назначения объектов и интенсивности транспортных потоков, обязательным условием является выделение мест для маломобильных групп населения не менее 5% от общего количества.
Все элементы схемы согласуются с внешней улично-дорожной сетью и обеспечивают минимизацию конфликтных точек, снижение транспортной нагрузки и максимальную безопасность движения.

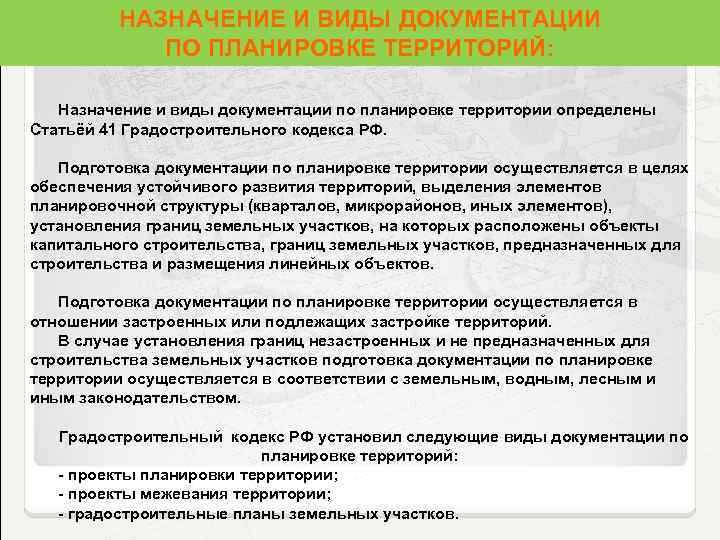

Материалы по обоснованию предельных параметров застройки
Обоснование предельных параметров застройки включает комплекс технических и градостроительных исследований, направленных на определение максимальных допустимых значений плотности, этажности, коэффициентов использования территории и застроенности. Основой служат данные инженерно-геологических изысканий, результаты анализа транспортной доступности, а также санитарно-гигиенические и экологические показатели.
Требуется подготовка расчетов по обеспечению нормативного уровня освещенности и инсоляции жилых зданий, с учётом ориентации участков и рельефа местности. В обосновании должны быть учтены параметры минимальных отступов от красных линий, зон санитарной охраны, охранных зон инженерных сетей и объектов культурного наследия.
Рекомендуется использовать результаты моделирования транспортных потоков и нагрузок на инженерные коммуникации для оценки предельной плотности населения. При этом параметры высотности должны соответствовать ограничениям визуального восприятия и не создавать избыточной нагрузки на городскую инфраструктуру.
Важным компонентом является анализ плотности застройки соседних территорий и соответствие параметров проектируемой застройки требованиям действующих нормативных документов, включая СНиП и СП.
Обоснование включает расчет коэффициентов использования земельного участка (КЗУ) и площади застройки, подтвержденный документацией по проектированию зданий и сооружений. Необходимо учитывать параметры общественной инфраструктуры, зеленых зон и транспортных развязок для поддержания комфортной среды.
Дополнительно подготавливаются заключения по соответствию предельных параметров требованиям по обеспечению пожарной безопасности и антитеррористической защищенности зданий.

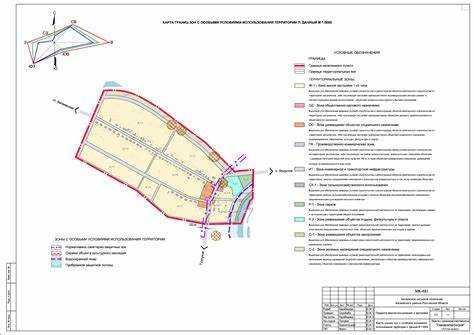

Решения по организации мест общего пользования
Места общего пользования проектируются с учётом функциональной нагрузки и комфорта пользователей. В планировке выделяются зоны отдыха, пешеходные маршруты и общественные пространства, обеспечивающие доступность и безопасность.
- Площадки отдыха оборудуются скамейками, урнами и навесами, расположение – не далее 120 метров от жилых зданий.
- Детские и спортивные площадки размещаются с учётом норм СанПиН, минимальная площадь детской зоны – 15 кв.м на одного ребёнка.
- Пешеходные пути проектируются шириной от 1,8 м, с ровным покрытием, дренажной системой и освещением для круглогодичного использования.
- Обеспечивается безбарьерная среда: пандусы с уклоном не более 6%, тактильные ориентиры для слабовидящих.
- Зелёные насаждения составляют не менее 18 кв.м на жителя, включают деревья, кустарники и газоны, обеспечивают тень и визуальный комфорт.
- Организация раздельного сбора отходов с контейнерными площадками не ближе 30 м от жилых зданий, оборудованными ограждениями и защитой от ветра.
- Велопарковки размещаются вблизи входов в жилые и общественные здания, с креплениями для двух и более велосипедов.
- Элементы малой архитектуры (информационные стенды, фонари, урны) устанавливаются с учётом эргономики и безопасности.
При проектировании учитываются нормы СП 42.13330.2016 и локальные градостроительные регламенты. Особое внимание уделяется сохранению открытых пространств и интеграции мест общего пользования с окружающей средой.

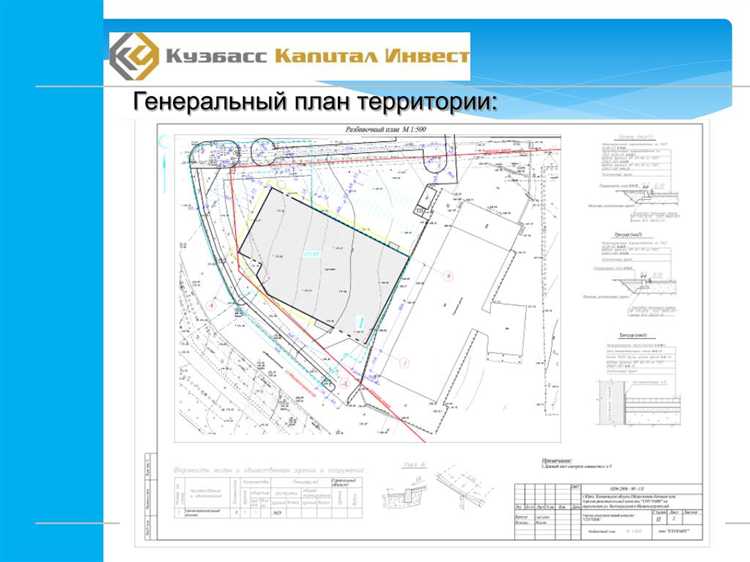

Документы, подтверждающие согласование с заинтересованными органами
Ключевые документы: письма-согласования от органов местного самоуправления, подтверждающие соответствие планировочных решений установленным нормативам;
заключения государственных экологических служб с оценкой воздействия на окружающую среду;
технические условия и согласования от архитектурно-градостроительных органов, регламентирующие параметры застройки и инфраструктурного обеспечения;
заключения санэпидемстанции, подтверждающие санитарно-гигиенические условия проектируемой территории;
согласования от пожарного надзора, удостоверяющие соответствие требованиям пожарной безопасности;
письма согласования транспортных органов, включая подтверждение размещения и пропускной способности транспортных узлов;
при затрагивании объектов культурного наследия – разрешения и заключения от профильных учреждений по охране культурных ценностей.
Каждый документ должен иметь исходящий номер, дату, подпись и печать уполномоченного лица. Рекомендуется прилагать заверенные копии вместе с оригиналами для обеспечения юридической силы и оперативной проверки.
Документы хранятся в общем пакете и структурируются по типам согласующих органов для упрощения доступа и контроля соответствия нормативам.
Вопрос-ответ:
Какие основные документы входят в состав документации по планировке территории?
Документация по планировке территории включает несколько ключевых разделов: генеральный план, схемы размещения объектов, материалы по инженерной подготовке, обоснования параметров застройки, а также документы, подтверждающие согласование с профильными органами. Каждый из этих документов содержит конкретные данные, обеспечивающие системное представление о развитии и использовании территории.
Почему необходимо согласование документации с различными заинтересованными органами?
Согласование обеспечивает соответствие планировочных решений нормативным требованиям и интересам различных ведомств, таких как архитектурные, экологические, транспортные и санитарные службы. Это помогает избежать конфликтов, обеспечивает безопасность и качество будущей застройки, а также гарантирует, что план учитывает все технические и правовые нормы.
Как обосновываются предельные параметры застройки в проектной документации?
Обоснование предельных параметров застройки содержит расчёты и анализ, которые учитывают плотность населения, допустимую этажность, коэффициенты использования земли и нормы освещённости. Эти материалы базируются на градостроительных регламентах, требованиях к комфорту и безопасности, а также на характеристиках конкретной территории, таких как рельеф и инфраструктура.
Какие сведения включает раздел инженерной подготовки территории?
Этот раздел содержит данные по обеспечению водоснабжения, канализации, электроснабжения и другим инженерным коммуникациям. Также здесь отражаются мероприятия по защите территории от подтоплений, укреплению грунтов и обеспечению пожарной безопасности. Все решения строятся на анализе существующих условий и требований нормативных документов.
Как транспортная схема влияет на планировку территории?
Транспортная схема определяет расположение дорог, пешеходных маршрутов, парковок и общественного транспорта внутри проектируемой территории. Правильно составленная схема позволяет обеспечить удобство передвижения, снизить нагрузку на улично-дорожную сеть и повысить безопасность участников движения. Этот документ тесно связан с планами размещения зданий и инфраструктуры.
Какие основные разделы входят в документацию по планировке территории?
Документация по планировке территории включает несколько ключевых разделов. В первую очередь, это пояснительная записка, которая содержит описание целей и задач проектирования, а также анализ существующих условий участка. Далее идут графические материалы — схемы и планы, отражающие размещение объектов и инфраструктуры, а также параметры застройки. В состав также входят технические расчёты, обоснования предельных параметров застройки, данные по инженерным сетям и коммуникациям. Особое внимание уделяется документам, подтверждающим согласование проекта с различными государственными и муниципальными органами, что гарантирует соответствие планировки действующим нормам и требованиям. В итоге такой комплект материалов позволяет сформировать полное представление о функциональном и техническом устройстве планируемой территории.
