Обозначение мест хранения первичных средств пожаротушения – это обязательный элемент противопожарного обустройства объекта, регламентируемый СП 3.13130.2009, ГОСТ Р 12.4.026-2021 и Правилами противопожарного режима в РФ. Без четкой визуальной маркировки огнетушители и пожарные щиты считаются неправильно размещёнными, даже если они находятся в пределах допустимой зоны досягаемости.
Для огнетушителей применяются знаки безопасности с пиктограммой в форме прямоугольника или квадрата с красным фоном и белым изображением. Согласно ГОСТ Р 12.4.026-2021, используется знак F 01 – «Огнетушитель». Знак должен размещаться на высоте 2,0–2,5 метра над уровнем пола и быть хорошо видимым с расстояния не менее 10 метров. При наличии преград в зоне видимости необходимо дополнительно устанавливать указатели направления с пиктограммой F 01 и стрелкой.
Пожарные щиты маркируются знаком F 03 – «Пожарный щит», который также должен быть размещён над уровнем щита или непосредственно на его створке. Если щит находится в нише или шкафу, знак необходимо размещать снаружи. Все обозначения выполняются устойчивыми к выцветанию материалами, предпочтительно с использованием светоотражающих покрытий, особенно в помещениях с отключаемым освещением или вне зданий.
Размещение обозначений не допускается в зонах, где они могут быть заслонены мебелью, оборудованием, рекламными стендами или другими предметами. В таких случаях требуется продублировать обозначения в соседних зонах обзора. При необходимости допускается нанесение дублирующего указателя на стены, колонны или подвесные конструкции с направлением к месту хранения.
Где допускается размещение огнетушителей и щитов по нормативам

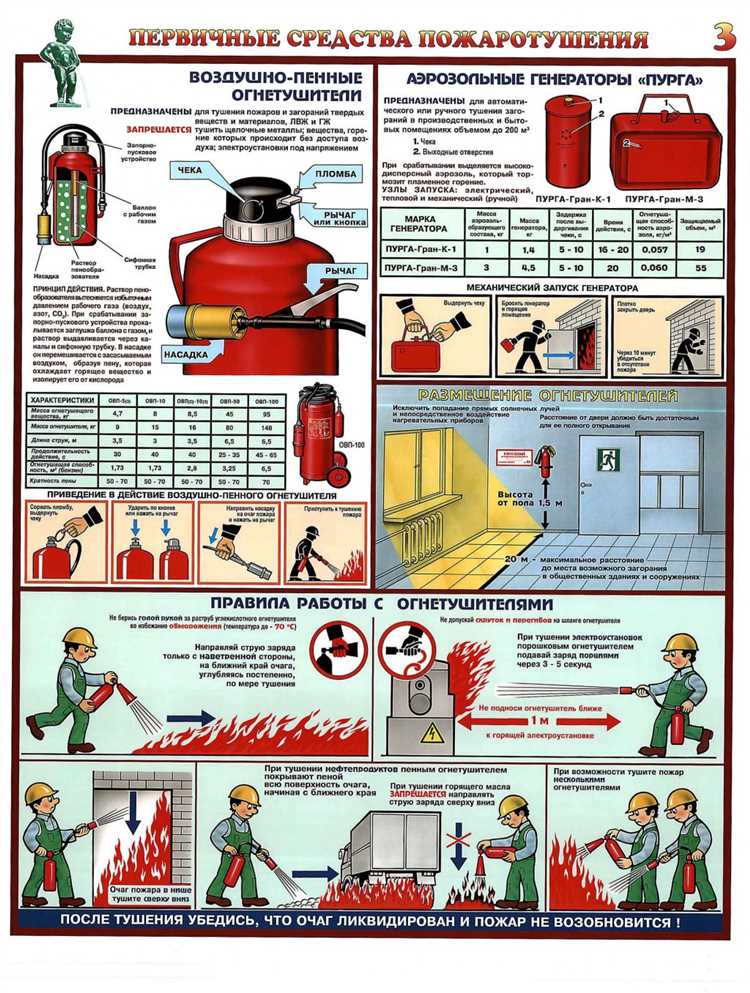

Огнетушители и пожарные щиты должны устанавливаться в местах, обеспечивающих быстрый и безопасный доступ к ним при возникновении пожара. Согласно п. 4.2 СП 9.13130.2009, оборудование размещают вдоль путей эвакуации, в коридорах, у выходов из помещений, вблизи производственных и складских зон повышенной пожарной опасности.
Минимальное расстояние от любого возможного очага возгорания до ближайшего огнетушителя не должно превышать 20 метров в зданиях категорий В, Г и Д и 30 метров – для зданий категории А и Б при наличии автоматических систем пожаротушения. Без таких систем расстояние сокращается до 20 метров.

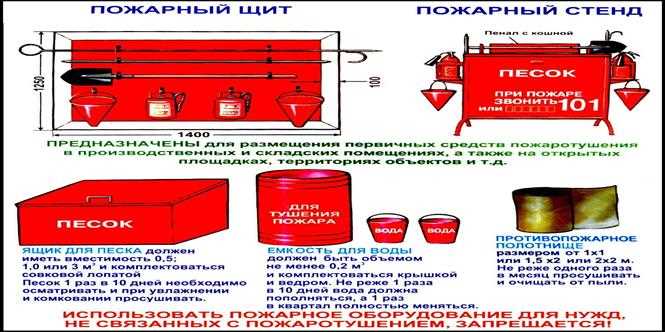

Пожарные щиты размещают на открытых площадках, защищённых от атмосферных осадков, либо внутри зданий в вестибюлях, проходных или при входах в производственные помещения. При этом необходимо соблюдать следующие условия: высота установки – на уровне 1,5 метра от пола до центра щита, свободный проход шириной не менее 1 метра и отсутствие преград перед оборудованием.
Оборудование нельзя размещать за дверьми, внутри шкафов с ограниченным доступом, в подсобках и других местах, затрудняющих его обнаружение или изъятие. Указатели на месте хранения должны быть установлены на видимой высоте и с направлением стрелки, если огнетушитель или щит находится вне прямой видимости.
Если помещение имеет более одного уровня (например, антресоли, подземные этажи), каждый уровень должен быть обеспечен собственным комплектом средств пожаротушения, расположенных по приведённым нормативам.
Какие знаки применяются для обозначения мест хранения
Для обозначения мест размещения огнетушителей и пожарных щитов применяются стандартизированные знаки безопасности в соответствии с ГОСТ 12.4.026-2021. Основной тип знаков – пожарные знаки (группа F), которые предназначены для быстрого визуального восприятия даже при плохом освещении.
Наиболее распространённый знак – F01 «Огнетушитель». Это квадрат с белым изображением огнетушителя на красном фоне. Размер знака подбирается исходя из расстояния, с которого он должен быть виден: от 100×100 мм при видимости до 5 м, до 400×400 мм при расстоянии более 20 м.
Для обозначения места размещения щита с противопожарным инвентарём используется знак F02 «Пожарный щит». Он также представляет собой белую пиктограмму на красном фоне и указывается рядом с самим щитом или непосредственно над ним.
Если оборудование размещено в шкафу, дополнительно используют знак F03 «Пожарный шкаф». Он показывает местоположение пожарного шкафа, в котором могут находиться огнетушитель, рукав и другое оборудование. Знак размещается на двери шкафа или рядом, на видимой поверхности.
Размещение знаков должно производиться на высоте 2,0–2,5 м от уровня пола, строго над или рядом с оборудованием, чтобы не возникало сомнений в его точном местоположении. При наличии препятствий в прямой видимости – дублирование знаков в других точках помещения обязательно.
Материалы изготовления знаков – фотолюминесцентные, стойкие к выгоранию, с длительным послесвечением не менее 180 минут. Это особенно важно для зданий с высокой плотностью застройки или отсутствием аварийного освещения.
Как правильно устанавливать пиктограммы на стенах и дверях
Пиктограммы для обозначения мест хранения огнетушителей и пожарных щитов должны размещаться строго по требованиям ГОСТ Р 12.4.026-2021 и ТР ЕАЭС 043/2017. Основной критерий – обеспечение быстрой визуальной доступности в случае пожара. Нельзя устанавливать знаки произвольно: точка размещения напрямую влияет на безопасность.
На стенах пиктограммы крепятся на высоте от 1,5 до 2 метров от уровня пола до нижнего края знака. Это позволяет считывать информацию при движении в обычном положении стоя и в условиях задымления. Если помещение предполагает перемещение людей сидя (например, в инвалидных креслах), допустимо уменьшение высоты до 1,2 метра.
На дверях знаки крепятся строго на створке, которая открывается, на уровне глаз – ориентировочно 1,5 метра от пола. Важно не закрывать пиктограммы при открывании двери или мебелью. При установке на стеклянные двери применяется дублирование знака с обеих сторон, если это позволяет конструкция.
Угол наклона и ориентация должны обеспечивать прямую видимость. Недопустимо размещение под углом к линии взгляда или на участках, где обзор перекрыт инженерными конструкциями или предметами интерьера. В коридорах с поворотами знаки рекомендуется дублировать на внутренних стенах угла, чтобы обозначение было видно заранее.
Используются только стандартизированные пиктограммы красного или белого цвета на контрастном фоне. При слабом освещении – установка фотолюминесцентных знаков с послесвечением не менее 60 минут. Поверхность стены или двери под знаком должна быть чистой, сухой и ровной. Крепление осуществляется механическим способом или на самоклеящейся основе – но с гарантией устойчивости к отслаиванию, особенно в помещениях с колебаниями температуры и влажности.
Если место хранения перемещено – старые пиктограммы удаляются полностью. Нельзя оставлять дублирующие или устаревшие знаки: это создаёт риск дезориентации в экстренной ситуации. Проверка соответствия и видимости всех пиктограмм входит в регламент плановых противопожарных осмотров.
Обязательные размеры и цветовая гамма указателей
Указатели мест хранения огнетушителей и пожарных щитов изготавливаются по требованиям ГОСТ Р 12.4.026-2021 и должны быть хорошо различимы с рабочего расстояния. Размеры и цветовая гамма определяются с учетом условий видимости и удаленности от потенциального наблюдателя.
Минимальный размер знака – 200×200 мм при установке на высоте до 2,5 м и расстоянии обзора до 10 м. Если расстояние больше, рекомендуется применять увеличенные форматы: 400×400 мм или 600×600 мм. В коридорах и зонах с пониженной освещённостью допускается использование светоотражающих или фотолюминесцентных материалов.
Цветовая гамма указывается в соответствии с ГОСТ 12.4.026:
- Фон – красный (оттенок RAL 3001 или аналог), обеспечивающий высокую заметность;
- Пиктограмма (огнетушитель, щит и т.д.) – белая, с чётким контуром без размытий;
- Допускается черная окантовка, если знак установлен на светлой стене или в зоне с бликами.
Коэффициент контрастности между фоном и символом должен быть не менее 70%. Низкий контраст или нестандартные цвета могут привести к недопустимому снижению распознаваемости указателя. Использование нестандартной цветовой схемы запрещено, если она не утверждена в проектной документации на систему пожарной безопасности.
Для долговременной службы и сохранения цветопередачи используются материалы, устойчивые к УФ-излучению и влажности: полистирол, ПВХ, алюминий с антикоррозийным покрытием. Бумажные или самодельные таблички не допускаются.
Допустимо ли использовать самодельные таблички и наклейки
Использование самодельных табличек и наклеек для обозначения мест хранения огнетушителей и пожарных щитов не соответствует требованиям нормативных документов и создает риски для безопасности. Согласно ГОСТ Р 12.4.026-2015 и другим стандартам, все знаки и указатели должны иметь четкие размеры, цвета и материалы, обеспечивающие видимость и долговечность.
Самодельные изделия часто не соответствуют следующим требованиям:
- Стандартный размер и пропорции символов, обеспечивающие читаемость с необходимого расстояния.
- Правильное цветовое оформление: красный фон и белый символ для огнетушителей, зеленый фон для эвакуационных знаков.
- Материалы с устойчивостью к выцветанию, механическим повреждениям и воздействию окружающей среды.
- Отсутствие бликов и отражений, которые могут затруднить восприятие знака при различном освещении.
Самодельные таблички могут вводить в заблуждение персонал и посетителей, особенно при экстренных ситуациях, когда важно быстро и однозначно определить расположение первичных средств пожаротушения.
Рекомендуется приобретать таблички и наклейки только у специализированных производителей, которые подтверждают соответствие продукции нормативам и имеют сертификаты качества. В случае временной необходимости допускается использование типовых печатных материалов, но только при условии их соответствия техническим требованиям и последующей замены на сертифицированные изделия.
В организациях необходимо регламентировать процедуру маркировки мест хранения огнетушителей, включающую проверку соответствия указателей установленным нормам, чтобы исключить использование самодельных знаков.
Как обозначаются средства пожаротушения на поэтажных планах
Для огнетушителей используется значок в виде красного квадрата или круга с пиктограммой огнетушителя внутри. Размеры символов на плане зависят от масштаба, но должны оставаться читаемыми при стандартных форматах (А3, А2). Обозначения располагаются непосредственно в месте установки оборудования, чтобы обеспечить быстрое визуальное восприятие.
Пожарные краны и щиты обозначаются красными прямоугольниками с соответствующими буквенными индексами: «ПК» для пожарных кранов, «Щ» для пожарных щитов. Дополнительно может указываться тип оборудования и его номер для точной идентификации.
Все символы сопровождаются пояснительными подписями или легендой плана, где раскрываются обозначения и технические параметры средств пожаротушения. Важно соблюдать единообразие и не смешивать разные стандарты в одном документе.
При внесении изменений в план или при обновлении средств пожаротушения все обозначения должны корректироваться и согласовываться с пожарными службами и нормоконтролем. Отсутствие точных обозначений может привести к задержке в реагировании на пожар и штрафным санкциям.
Требования к видимости знаков в условиях недостаточной освещенности
Знаки, обозначающие места хранения огнетушителей и пожарных щитов, должны оставаться четко различимыми при сниженной освещенности. Минимальная освещенность в зоне размещения знака не должна быть ниже 1 лк.
Использование фотолюминесцентных материалов или световозвращающих покрытий обеспечивает видимость знаков при полном отсутствии внешнего освещения за счет накопления и последующего свечения. Время свечения должно обеспечивать различимость не менее 60 минут после отключения источника света.
Размер и контраст знака выбираются с учетом ухудшения видимости: площадь знака не должна быть меньше 200 см², а контраст между фоном и символом – не менее 70% по коэффициенту отражения.
При установке знаков необходимо учитывать возможность падения теней и загораживания их элементов конструкциями или оборудованием. Знаки размещают на высоте от 1,5 до 2,0 м от уровня пола, что оптимально для восприятия в условиях недостаточного освещения.
В помещениях с искусственным освещением обязателен контроль исправности и достаточной яркости светильников, освещающих зоны с огнетушителями и щитами, с периодичностью не реже одного раза в месяц.
При использовании автономных светильников для подсветки знаков допускается применение светодиодных источников с уровнем освещенности не менее 5 лк непосредственно на поверхности знака.
Что проверяет инспектор при осмотре обозначений на объекте
Инспектор оценивает соответствие знаков и указателей требованиям нормативных документов, таких как ГОСТ Р 12.4.026-2015 и СП 9.13130.2009. Проверяется наличие знаков возле каждого места хранения огнетушителей и пожарных щитов, их правильное расположение и видимость с расстояния не менее 10 метров.
Обращается внимание на цветовую гамму – красный фон с белой или контрастной пиктограммой. Размеры знаков должны соответствовать установленным нормам: минимальная высота пиктограммы не менее 100 мм, а ширина – не менее 80 мм для основных указателей.
Проверяется устойчивость к внешним условиям: знаки должны сохранять четкость и яркость при недостаточной освещенности и отсутствии прямого доступа к электричеству, либо оснащаться фотолюминесцентными элементами.
Инспектор контролирует правильность установки: знаки размещают на уровне глаз или выше, не ниже 1,5 метра от пола, без перекрытий другими объектами. Проверяется отсутствие повреждений, загрязнений и самодельных изменений, которые могут снизить информативность.
Особое внимание уделяется маркировке на поэтажных планах и схемах эвакуации. Все места хранения огнетушителей и щитов должны быть четко обозначены с применением нормативных символов, соответствующих актуальным стандартам.
Также проверяется соответствие информации на знаках фактическому содержимому: тип огнетушителя, класс пожара, доступность в случае экстренной ситуации.
Инспектор фиксирует все несоответствия и выносит предписания по их устранению в установленные сроки, включая замену знаков, корректировку размещения и обновление схем.
Вопрос-ответ:
Какие требования предъявляются к размерам знаков, обозначающих места хранения огнетушителей и пожарных щитов?
Размер знаков должен обеспечивать их четкую видимость с расстояния не менее 5 метров. Обычно высота таких знаков составляет от 15 до 25 см, а ширина пропорциональна высоте, чтобы сохранялась читаемость и узнаваемость. Это связано с тем, что знаки должны быть заметны даже при слабом освещении и препятствиях в помещении. При этом важна и толщина линий, а также контраст цветов, чтобы изображение не сливалось с фоном.
Можно ли устанавливать указатели мест хранения огнетушителей на двери или только на стены?
Указатели допускается размещать как на стенах, так и на дверях, если это не препятствует их нормальному открыванию и не создает помех. Главное, чтобы знак находился на уровне глаз и был виден из прохода, ведущего к огнетушителю или щиту. При размещении на дверях следует учитывать, что знак должен оставаться на видном месте, даже когда дверь открыта или закрыта.
Какие цвета используются для обозначения мест хранения первичных средств пожаротушения и почему?
Для указателей применяются ярко-красный цвет в сочетании с белым. Красный сигнализирует о пожарной опасности и привлекает внимание, а белый используется для символов и надписей, обеспечивая контраст и читаемость. Такая цветовая комбинация установлена нормативами и помогает быстро обнаружить огнетушитель или щит при необходимости.
Нужно ли наносить стрелки на указателях, если огнетушитель виден сразу, или это излишне?
Если огнетушитель или щит находятся в поле прямой видимости, стрелки обычно не требуются. Они нужны, когда путь к первичным средствам пожаротушения неочевиден — например, за углом или в помещении с несколькими коридорами. Стрелки направляют внимание и помогают быстро сориентироваться, сокращая время на поиск оборудования в экстренной ситуации.
Как инспектор проверяет соответствие знаков требованиям при осмотре объекта?
Инспектор оценивает несколько аспектов: правильность размещения знаков на доступных и видимых местах, соответствие размерам и цветам, четкость изображений и отсутствие повреждений. Он проверяет, чтобы указатели не были закрыты посторонними предметами и чтобы они указывали на фактическое местонахождение огнетушителей и щитов. Также инспектор обращает внимание на наличие стрелок при необходимости и на соблюдение нормативных документов.
Какие требования предъявляются к размещению знаков, указывающих место хранения огнетушителей и щитов?
Знаки должны быть установлены так, чтобы они были хорошо видны с основных путей эвакуации и рабочих зон. Они располагаются на высоте примерно 1,5–2 метра от пола, чтобы не мешать проходу и одновременно привлекать внимание. Цвета и форма знаков стандартизированы: обычно используется красный фон с белыми символами или надписями, что облегчает восприятие даже при слабом освещении. Размеры знаков выбирают исходя из удалённости — чем дальше от места установки, тем крупнее должен быть знак. Если в помещении есть условия недостаточной освещённости, применяют световозвращающие или светящиеся материалы. Важно, чтобы знак не закрывался мебелью, оборудованием или другими элементами интерьера.
Можно ли использовать самодельные таблички для обозначения мест хранения огнетушителей и щитов?
Использование самодельных табличек не рекомендуется, так как они могут не соответствовать установленным нормам по размеру, цвету и содержанию символов, что снижает их информативность и узнаваемость. Сертифицированные знаки проходят проверку на соответствие требованиям безопасности, в том числе по устойчивости к износу и видимости. Самодельные таблички зачастую изготавливаются из неподходящих материалов, быстро выцветают или теряют читаемость. В экстренной ситуации это может привести к потере времени при поиске необходимого средства пожаротушения. Лучше приобретать или изготавливать знаки у специализированных поставщиков с соблюдением нормативных требований.
