Техническое описание здания – это документ, фиксирующий конструктивные, инженерные и эксплуатационные характеристики объекта. В нём указываются материалы несущих конструкций, параметры ограждающих элементов, схемы инженерных сетей, а также сведения о классе энергетической эффективности. Для объектов капитального строительства подобное описание является обязательным приложением к проектной документации, в соответствии с Градостроительным кодексом РФ.
При составлении технического описания важно строго придерживаться требований СП 118.13330 и ГОСТ 21.501, регламентирующих состав архитектурно-строительных решений. Следует указывать точные размеры, отметки этажей, толщину стен, тип перекрытий, сведения о пожарной безопасности и класс функциональной опасности. Необходимо также включать данные о запроектированных инженерных системах: водоснабжении, канализации, отоплении, вентиляции и электроснабжении.
Для повышения информативности рекомендуется дополнительно отражать предполагаемые режимы эксплуатации здания, расчетную нагрузку на перекрытия, климатические характеристики района строительства и долговечность конструкций. Важно исключить неточные формулировки вроде «примерно», «ориентировочно», заменяя их конкретными цифровыми значениями и ссылками на нормативные источники. Такой подход позволяет использовать описание как надежную основу для расчётов, экспертиз и последующей эксплуатации объекта.
Перечень исходных данных для составления технического описания
Для подготовки технического описания здания необходимо собрать детализированные исходные данные, отражающие параметры объекта и его функциональные особенности. В первую очередь требуется кадастровая информация, включающая номер участка, границы территории, площадь и правовой статус земельного участка.
Обязательным элементом является архитектурно-строительная документация: планы этажей, фасады, разрезы, экспликации помещений. Эти материалы позволяют определить габариты здания, конструктивные решения и функциональное зонирование.
Следует использовать инженерно-геологические и геодезические изыскания, которые содержат данные о составе грунтов, уровне грунтовых вод, рельефе местности. Эти сведения критичны для характеристики оснований и фундамента.
Для полноты описания нужно запросить паспорт объекта или ранее составленные технические паспорта, акты ввода в эксплуатацию, документы БТИ. Они подтверждают фактические показатели здания: высоту, общую и полезную площадь, количество этажей, год постройки.
Также требуется информация о сетях инженерного обеспечения: характеристики систем отопления, водоснабжения, водоотведения, электроснабжения и вентиляции. Необходимо указать параметры мощности, протяженность коммуникаций, точку подключения к внешним сетям.
Если объект оборудован специализированными системами (пожарная сигнализация, система дымоудаления, лифты, автоматизация), следует включить данные о проектной и фактической комплектации оборудования.
Для зданий с особыми требованиями (производственные, складские, социальные объекты) дополнительно учитываются санитарно-гигиенические, противопожарные и экологические нормы, отраженные в результатах специальных обследований и заключениях органов надзора.
Все исходные данные должны быть актуализированы перед составлением технического описания, чтобы исключить несоответствия между фактическим состоянием и документами.
Описание конструктивных элементов здания и их характеристик
Конструктивные элементы здания определяют его устойчивость, долговечность и пригодность для эксплуатации. К основным относятся фундамент, стены, перекрытия, колонны, балки и кровля. Для каждого элемента требуется указание материала, толщины, марки бетона или стали, а также особенностей узлов сопряжения.
Фундаменты чаще всего выполняются ленточными или плитными, из бетона класса не ниже B25 с армированием сталью A500. Глубина заложения зависит от расчетной глубины промерзания и характеристик грунта. Следует описать наличие гидроизоляции и дренажной системы.
Наружные стены могут быть из кирпича, газобетона или монолитного железобетона. Важно указать их толщину, конструкцию слоёв (несущая часть, утеплитель, облицовка), а также параметры теплоизоляции, например значение сопротивления теплопередаче R не ниже 3,2 м²·°C/Вт для жилых зданий в умеренном климате.
Перекрытия выполняются плитами пустотного или монолитного типа. Для жилых зданий применяют железобетонные плиты толщиной от 220 мм. Следует указать класс бетона, шаг арматурных стержней и расчетную нагрузку, обычно 400 кг/м² для межэтажных перекрытий.
Колонны и балки должны быть описаны с указанием сечения, длины пролётов и типа армирования. Для промышленных объектов часто используют колонны 400×400 мм из бетона B30 с продольной арматурой 8Ø20.
Кровля может быть плоской или скатной. Для плоской указывают уклон не менее 1,5%, тип рулонной или мембранной гидроизоляции, расположение утеплителя. Для скатной – угол наклона, материал стропильной системы и покрытия (металлочерепица, керамическая черепица).
В техническом описании необходимо также отметить наличие деформационных швов, технологических отверстий и закладных деталей для инженерных систем. Рекомендуется приводить ссылки на соответствующие ГОСТ и СП, регулирующие минимальные характеристики конструктивных элементов.
Указание инженерных систем и коммуникаций в техническом описании
Раздел о инженерных системах должен включать подробное описание всех внутренних и внешних сетей, обслуживающих здание. В первую очередь фиксируют характеристики системы электроснабжения: мощность вводов, количество трансформаторных подстанций, схему распределения и наличие резервных источников.
Для системы водоснабжения указывают диаметр подводящих трубопроводов, расчетный расход воды, наличие повысительных насосных станций и резервуаров. По системе водоотведения описывают тип канализации (бытовая, ливневая), пропускную способность выпусков и подключение к городским сетям.
В описании отопления отмечают вид системы (водяное, паровое, воздушное), температуру теплоносителя, способ присоединения к тепловым сетям, расчетную тепловую нагрузку на здание. Аналогично приводят данные о системе вентиляции и кондиционирования: расчетные воздухообмены, типы установок, зоны обслуживания.
При характеристике газоснабжения указывают категорию газопотребления, давление в подводящей магистрали, схемы разводки и расположение запорной арматуры. Для объектов с автоматизированными системами управления зданием фиксируют перечень установленных диспетчерских систем и поддерживаемые функции контроля.
Важно отразить все виды слаботочных систем: пожарную сигнализацию, видеонаблюдение, системы контроля доступа, телефонную и компьютерную разводку. При описании предусматривают ссылки на проектную документацию, где содержатся точные схемы и спецификации оборудования.
Требования к фиксации противопожарных решений и мер безопасности
В техническом описании здания фиксируются все предусмотренные противопожарные решения с обязательной привязкой к действующим нормативам, включая СП 4.13130.2013 и ФЗ №123. Документ должен содержать перечень применяемых технических средств и конструктивных решений, направленных на предотвращение распространения огня и обеспечение безопасной эвакуации.

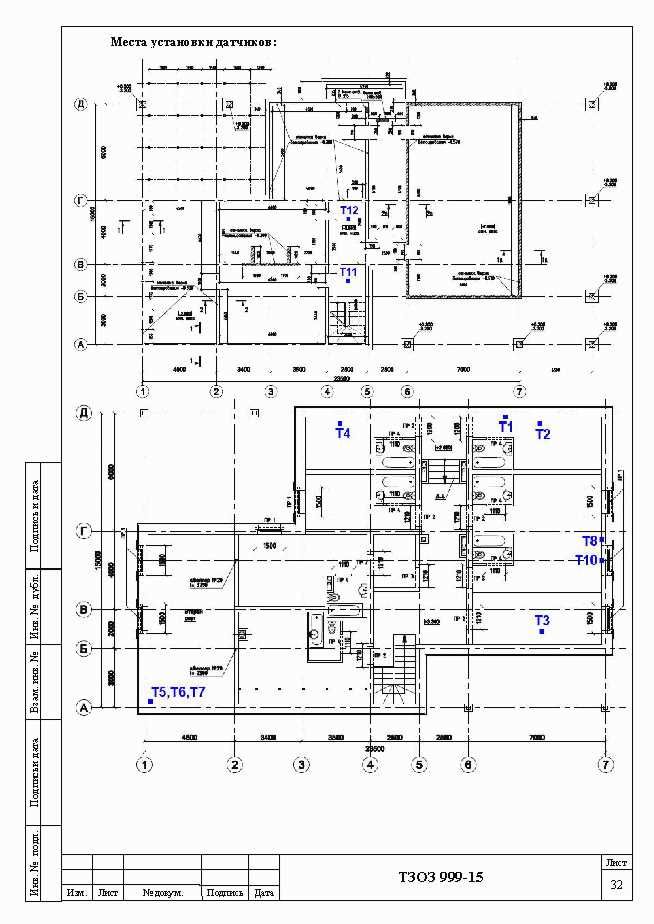

Указывается схема размещения пожарных извещателей с разбивкой по зонам контроля, количество и тип установленных датчиков (тепловых, дымовых, ручных), а также их привязка к системе оповещения. Для систем автоматического пожаротушения описывается способ тушения (водяной, газовый, порошковый), расчетный расход огнетушащего вещества и зона действия каждой установки.
Противопожарные преграды описываются с указанием класса огнестойкости REI, точных размеров, типа заполнений проемов и мест расположения. Для кабельных и инженерных проходок фиксируются примененные противопожарные манжеты, муфты, герметики с указанием сертификатов соответствия.
Особое внимание уделяется характеристикам путей эвакуации: минимальная ширина проходов, наличие противодымной вентиляции, количество эвакуационных выходов на каждом уровне и их удаленность от наиболее удаленной точки пребывания людей. В описании указываются пределы огнестойкости отделочных материалов в коридорах и лестничных клетках.
Все данные приводятся в явном виде без ссылок типа «по проекту» или «по согласованию». Это обеспечивает возможность быстрой проверки соответствия объекта установленным требованиям пожарной безопасности на стадии эксплуатации и при проведении экспертиз.
Отражение показателей энергорасхода и теплозащиты здания
В техническом описании указываются удельные показатели теплопотребления на отопление и вентиляцию, выраженные в кВт·ч/м² в год, с ссылкой на нормативные значения и расчетные данные, выполненные согласно СП 50.13330.2016.
Фиксируются коэффициенты теплопередачи (U) для всех типов ограждающих конструкций: стен, перекрытий, кровли, окон и дверей. Значения U должны соответствовать нормативным пределам, например, для наружных стен жилых зданий не выше 0,35 Вт/(м²·К).
В описании отражается теплотехническая характеристика утеплителей – теплопроводность (λ), толщина и расчетное сопротивление теплопередаче (R), обеспечивающие соответствие нормативным требованиям (R ≥ 2,8 м²·К/Вт для наружных конструкций).
Указываются параметры систем автоматизации и регулирования микроклимата, включая наличие рекуператоров и энергоэффективных систем, направленных на снижение расхода энергоресурсов.
Приводятся результаты теплотехнических расчетов с подтверждающими документами, которые демонстрируют соответствие проектных решений требованиям энергоэффективности и теплозащиты.
Отмечается оснащение здания приборами учета тепловой и электрической энергии с указанием их типов и мест установки для обеспечения контроля и анализа энергорасходов в эксплуатации.
Обязательные сведения о планировочных решениях и зонировании

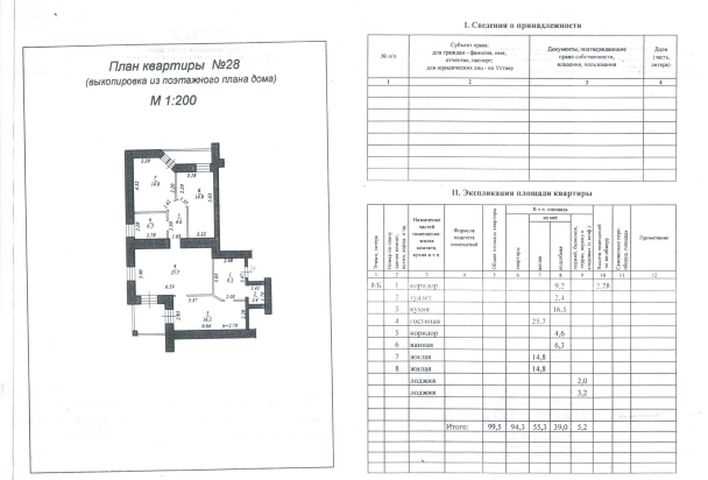

В техническом описании здания необходимо указать функциональное зонирование помещений с точным распределением по назначению: жилые, общественные, технические, складские и вспомогательные зоны. Следует фиксировать площади каждой зоны с указанием расчетных параметров, например, нормируемой площади на одного пользователя или жильца.
Описание планировочных решений должно содержать схему размещения основных помещений и коммуникаций с указанием связей между ними, обеспечивающих оптимальную эргономику и функциональность. Обязательна фиксация путей эвакуации, их ширины и соответствия нормативам безопасности.
Техническое описание требует отражения конструктивных особенностей зонирования: наличие и тип перегородок, степень звукоизоляции между зонами, а также характеристик инсоляции и естественного освещения для жилых и общественных помещений. Все указанные параметры должны соответствовать действующим строительным нормам.
В случае комплексных зданий важно описать степень интеграции функциональных зон, учитывая возможность трансформации пространства, модульность и возможность перепланировки без нарушения инженерных систем.
Необходимо указать принципы организации вертикального и горизонтального движения внутри здания, включая размещение лестниц, лифтов и пандусов, с учётом требований доступности для маломобильных групп населения.
Формат и структура документации для согласования и экспертизы
Документация должна быть подготовлена в формате PDF с обеспечением защиты от изменений и сквозной нумерацией страниц. Оглавление обязано содержать полный перечень разделов и приложений с точным указанием номеров страниц.
Структура технического описания включает следующие разделы:
- Титульный лист с названием объекта, данными заказчика, исполнителя и датой составления;
- Оглавление с нумерацией разделов и подразделов;
- Введение с указанием цели и объема документа;
- Основная часть:
- Конструктивные решения и характеристики материалов;
- Планировочные решения и функциональное зонирование;
- Инженерные системы и коммуникации;
- Показатели энергоэффективности и теплозащиты;
- Противопожарные мероприятия и меры безопасности.
- Приложения: чертежи, схемы, расчеты и нормативные документы с обозначениями, масштабом и описанием.
Ссылки на нормативные акты должны содержать полные реквизиты – номер, дату и наименование. Для удобства восприятия текст структурируется с использованием нумерованных и маркированных списков.
Объем и степень детализации документации регламентируются техническими нормами и исключают избыточные данные. Использование унифицированных шаблонов снижает время экспертизы и уменьшает вероятность возврата документа на доработку.
Вопрос-ответ:
Какие разделы должны входить в техническое описание здания для подачи на экспертизу?
Техническое описание здания должно содержать сведения о планировочных решениях, конструктивных элементах, инженерных системах, показателях энергоэффективности и теплозащиты, а также данные по противопожарным мерам. Важно подробно описать каждый элемент, подкрепляя информацию ссылками на нормативные документы и проектную документацию. Такой подход обеспечивает прозрачность и полноту сведений, необходимых для проверки и согласования.
Каким образом следует фиксировать параметры конструктивных элементов в техническом описании?
Параметры конструктивных элементов фиксируются с указанием материалов, размеров, технических характеристик и способов соединения. В описании указываются несущие способности, устойчивость к нагрузкам, а также особенности монтажа и эксплуатации. Необходимо отражать точные данные, подтверждённые расчетами или испытаниями, что облегчает оценку безопасности и долговечности конструкции.
Как правильно оформить информацию о инженерных системах в техническом описании здания?
Информация об инженерных системах включает описание отопления, вентиляции, водоснабжения, электроснабжения и автоматизации. Следует указать типы оборудования, их технические характеристики, расположение и схему подключения. Кроме того, рекомендуется привести данные по энергоэффективности и нормативам, обеспечивающим безопасность и удобство эксплуатации систем.
Какие требования предъявляются к отражению показателей энергорасхода и теплозащиты в описании?
В техническом описании необходимо указать расчетные значения теплопотерь, коэффициенты теплоизоляции конструкций, а также данные по системам энергосбережения. Эти сведения подтверждаются расчетами и соответствием нормам по теплозащите. Отражение таких показателей позволяет оценить уровень энергоэффективности здания и подтвердить соответствие установленным стандартам.
Нужно ли включать в техническое описание информацию о противопожарных мерах и как это правильно сделать?
Да, описание противопожарных мер является обязательным. Следует подробно указать используемые материалы и конструкции с огнестойкими характеристиками, расположение систем пожаротушения, пути эвакуации и организацию сигнализации. Важно подтвердить соответствие проектных решений требованиям пожарной безопасности, что обеспечивает защиту людей и имущества.
Какие основные сведения необходимо включать в техническое описание здания для корректного понимания его характеристик?
Техническое описание здания должно содержать подробную информацию о конструктивных элементах, таких как материалы стен, перекрытий и фундамента, а также параметры их прочности и долговечности. Необходимо указать планировочные решения, включая распределение помещений и зонирование, чтобы понимать функциональное назначение здания. Также важны данные об инженерных системах: отоплении, вентиляции, электроснабжении и водоснабжении. Обязательным пунктом является описание показателей энергоэффективности и теплозащиты, что позволяет оценить эксплуатационные затраты. Кроме того, следует зафиксировать меры пожарной безопасности и соответствие нормативам. Все эти сведения формируют полное представление о здании и позволяют провести дальнейший анализ его состояния и возможностей.
