Средства сигнализации и связи при движении поездов являются основными элементами обеспечения безопасности железнодорожного транспорта. Их роль невозможно переоценить, так как они предотвращают аварийные ситуации и обеспечивают слаженную работу всех участников движения. Современные системы сигнализации включают в себя как традиционные механизмы, так и инновационные технологии, которые обеспечивают высокую точность и оперативность передачи информации.
Сигнализация при движении поездов делится на несколько типов, каждый из которых используется в зависимости от конкретной ситуации и местности. Наиболее распространены механическая, электрическая и автоматическая сигнализация. Все эти системы имеют одну общую цель – предотвратить столкновение поездов и обеспечить безопасное движение в любых условиях. Например, автоматическая локомотивная сигнализация (АЛС) является ключевым элементом на многих магистралях, позволяющим локомотивам автоматически получать информацию о состоянии пути и сигналов.
Средства связи, с другой стороны, включают в себя не только традиционные телефонные линии и радиосвязь, но и более современные системы, такие как цифровая и спутниковая связь. Эти технологии позволяют операторам и машинистам обмениваться данными в реальном времени, что важно для принятия оперативных решений в критических ситуациях. В частности, системы связи на основе GSM-R обеспечивают надежную передачу данных между локомотивом и центром управления движением, что значительно повышает безопасность и эффективность перевозок.
Одним из самых перспективных направлений в развитии средств связи является интеграция различных технологий, что позволяет оптимизировать их работу. Например, использование системы интеллектуальных сигналов помогает не только контролировать движение поездов, но и предсказывать возможные угрозы, такие как нарушение скорости или неисправности в оборудовании. Это позволяет своевременно реагировать и предотвращать инциденты.
Таким образом, комплексное использование средств сигнализации и связи при движении поездов является основой для повышения безопасности, эффективности и устойчивости железнодорожных перевозок в условиях современного технологического прогресса.
Типы сигналов для обеспечения безопасности на железных дорогах

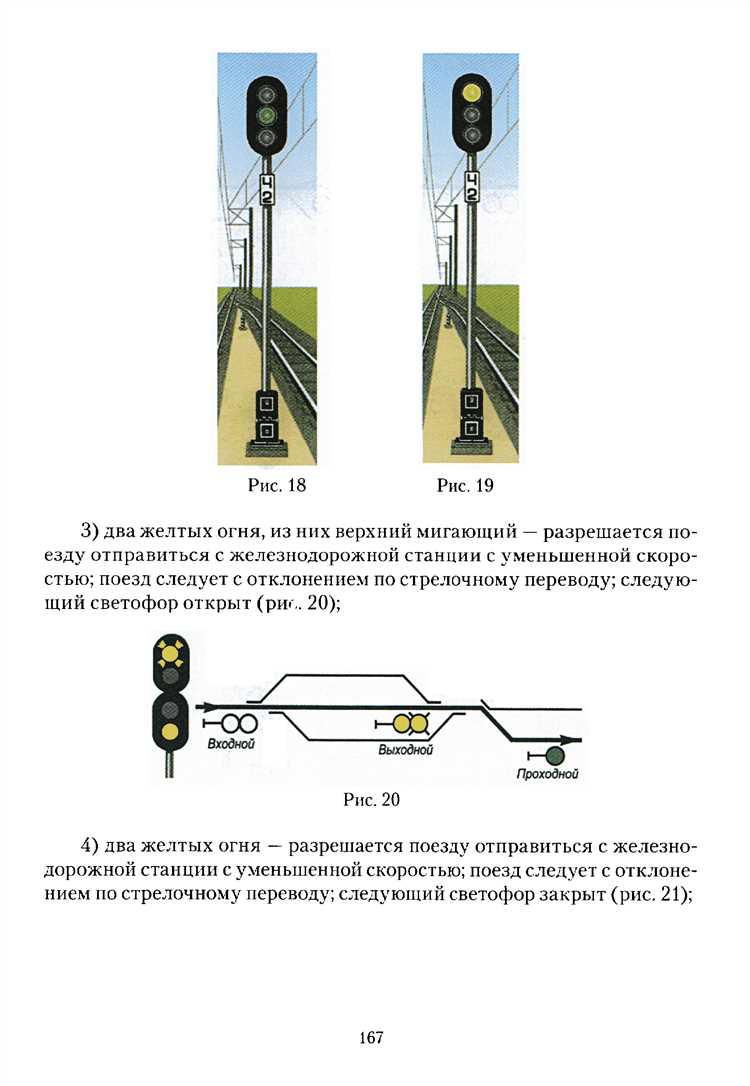

Сигналы, используемые на железных дорогах, подразделяются на несколько типов, каждый из которых играет ключевую роль в обеспечении безопасности движения поездов. Все сигналы должны быть четко различимы и однозначно интерпретируемы для предотвращения аварийных ситуаций.
Типы сигналов, в зависимости от их назначения, можно разделить на следующие категории:
- Сигналы для управления движением – используются для регулирования работы поездов на участке железной дороги. Эти сигналы дают указания о разрешении или запрете движения, а также изменении скорости поезда.
- Предупредительные сигналы – информируют машиниста о возможных препятствиях или изменениях в состоянии пути на определенном участке. Они позволяют заранее подготовиться к возможным остановкам или снижению скорости.
- Сигналы для торможения – сигнализируют о необходимости остановки поезда. Эти сигналы используются в ситуациях, когда требуется немедленная остановка поезда для предотвращения столкновения или других чрезвычайных ситуаций.
- Сигналы для обеспечения безопасности при маневровых операциях – используются для управления движением в рамках станций и других узлов, где возможно маневрирование составов. Включают сигналы для изменения направления и скорости движения на определенных участках пути.
- Сигналы для работы с сигнализацией и средствами связи – обеспечивают коммуникацию между поездами и операторами на станции или в пункте управления. Эти сигналы используются для синхронизации действий и предотвращения ошибок в управлении движением.
Каждый из этих типов сигналов имеет свою систему кодировки, которая может включать в себя различные виды огней, звуковых сигналов и текстовых сообщений. Важно, чтобы эти сигналы были четко видимы и слышимы в любых условиях, включая плохую погоду и ночью.
Основным требованием к сигналам является их однозначность и возможность быстрого восприятия машинистами. Для этого сигналы должны быть стандартизированы и иметь четкие обозначения, соответствующие международным стандартам, что гарантирует безопасное движение поездов независимо от региона или страны.
Роль световых и звуковых сигналов в управлении движением поездов

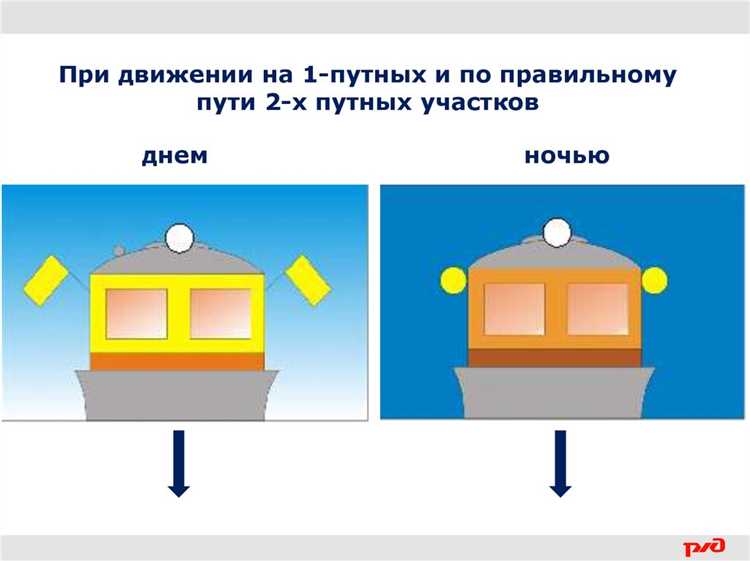

Световые сигналы играют ключевую роль в информировании о статусе движения, предупреждая о необходимости остановки или продолжения движения. Цвета сигналов, такие как красный, желтый и зеленый, четко передают информацию: красный сигнал обозначает стоп, желтый – предупреждение, а зеленый – разрешение на движение. Такие сигналы используются на железнодорожных переездах и на станциях, где важно быстро и однозначно передать информацию о безопасности движения.

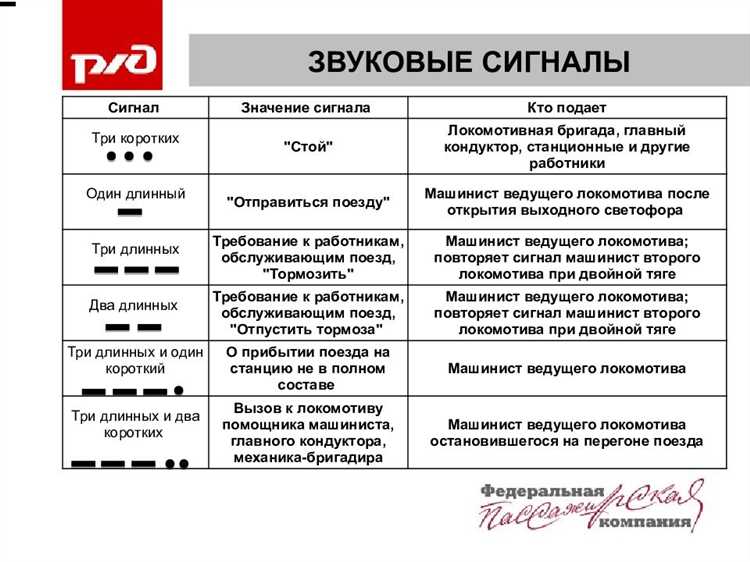

Звуковые сигналы (сигналы локомотивов, свистки) предупреждают о приближении поезда, особенно в тех случаях, когда видимость ограничена. Они применяются для оповещения как машинистов, так и пешеходов или водителей о возможной опасности. Звуковой сигнал помогает улучшить реакцию и координацию действий на железной дороге, особенно в условиях плохой видимости или в ночное время.
Важность правильного функционирования системы световых и звуковых сигналов невозможно переоценить. Их своевременное использование позволяет минимизировать риски аварийных ситуаций, таких как столкновения на путях, недоразумения при пересечении путей или несвоевременные остановки поездов. Сигналы, как правило, интегрированы в общую систему управления движением, что дает возможность эффективно координировать потоки движения на самых загруженных участках сети.
Для того чтобы обеспечить надежную работу системы сигнализации, необходимо регулярно проводить техническое обслуживание как световых, так и звуковых сигналов. Это включает проверку исправности ламп и механизмов, а также регулярные тесты звуковых устройств для выявления дефектов, которые могут повлиять на эффективность их работы.
Использование радиосвязи для контроля за состоянием пути и состава
Радиосвязь играет ключевую роль в обеспечении оперативного контроля за состоянием железнодорожного пути и состава. Это позволяет оперативно реагировать на изменения ситуации, минимизируя риски и повышая безопасность движения. С помощью радиосвязи диспетчеры и машинисты могут обмениваться информацией о текущем состоянии пути, наличии повреждений, а также о техническом состоянии поезда.
Основные направления использования радиосвязи:
- Контроль состояния пути: регулярные проверки состояния рельсов, шпал и других элементов инфраструктуры требуют мгновенной передачи данных о найденных неисправностях. Это позволяет быстрее устранить потенциальные угрозы безопасности.
- Оповещение о повреждениях состава: в случае возникновения проблем с вагоном, такими как повреждения тормозной системы, проблемы с дверями или другими элементами состава, машинисты передают информацию диспетчеру для принятия оперативных мер.
- Передача данных о скорости и местоположении: радиосвязь используется для передачи данных о скорости движения поезда, что важно для расчета интервала между поездами и предотвращения столкновений.
- Информация о состоянии сигналов: радиосвязь позволяет передавать информацию о состоянии сигналов и светофоров, что важно для корректной организации движения поезда и предотвращения несчастных случаев.
Радиосистемы должны обеспечивать стабильную связь в любых условиях, включая удаленные участки пути, что делает их надежным инструментом для обеспечения безопасности. Внедрение цифровых технологий и усиление помехоустойчивости улучшает качество связи и позволяет снизить вероятность потери сигнала в критических ситуациях.
Эффективное использование радиосвязи требует регулярного обновления оборудования и обеспечения обученности персонала для правильного применения технологий связи в реальных условиях эксплуатации.
Автоматическая система управления движением поездов
Автоматическая система управления движением поездов (АСУД) представляет собой комплекс средств и технологий, обеспечивающих автоматический контроль и регулирование движения составов. Система взаимодействует с различными датчиками, сигналами и вычислительными устройствами для обеспечения безопасности и оптимизации графика движения.
Основная задача АСУД – автоматическое управление движением поездов, минимизация человеческого вмешательства и предотвращение ошибок. Важнейшими компонентами являются системы контроля за состоянием пути, системы мониторинга состава и дистанционное управление сигналами. Это позволяет не только предотвращать аварийные ситуации, но и эффективно регулировать трафик на загруженных участках.
Ключевыми элементами АСУД являются:
— Система передачи данных о состоянии пути (включает сенсоры и устройства для обнаружения неисправностей);
— Автоматическое торможение (в случае отклонений от норм движения);
— Система мониторинга состава (контроль за весом, техническим состоянием вагонов и локомотивов);
— Интерактивные дисплеи для машинистов, отображающие данные о текущем состоянии движения и маршрутах.
АСУД активно используется для увеличения пропускной способности железных дорог и сокращения времени простоя. В условиях автоматизации снижается вероятность аварий, так как все процессы контролируются в реальном времени, и при малейших отклонениях от нормальной работы принимаются меры.
Для эффективной работы системы требуется постоянное обновление программного обеспечения, чтобы учитывать новые типы сигналов и особенности инфраструктуры. Современные технологии позволяют интегрировать АСУД с другими системами, например, с системами безопасности и прогнозирования технического состояния.
Кроме того, АСУД помогает в реализации интегрированных решений для управления движением на международных железных дорогах, где используются различные стандарты и сигнальные системы. Это обеспечивает бесперебойное и безопасное движение поездов, сокращая вероятность несчастных случаев и улучшая общую эффективность транспортной сети.
Системы сигнализации на переездах: особенности и требования
Системы сигнализации на железнодорожных переездах предназначены для обеспечения безопасности пересечения пути транспортными средствами и пешеходами. Основные элементы включают светофоры, звуковые сигналы, барьеры и автоматические детекторы приближения поезда.
Технические требования предусматривают высокую надежность работы оборудования в различных климатических условиях и при воздействии внешних факторов, таких как вибрация, пыль и влага. Время срабатывания сигнализации должно обеспечивать минимум 20-30 секунд предупреждения до приближения поезда, исходя из максимальной скорости движения на данном участке.
Особое внимание уделяется интеграции с центральной системой управления движением, что позволяет контролировать состояние переезда в режиме реального времени и оперативно реагировать на внештатные ситуации. Использование электромагнитных датчиков и бесконтактных систем позволяет минимизировать вероятность ложных срабатываний.
Для звуковых сигналов устанавливаются громкости не менее 85 дБ на расстоянии 10 метров, что гарантирует их слышимость в условиях городского шума. Световые сигналы должны иметь контрастность, обеспечивающую четкое восприятие как в солнечную, так и в сумеречную пору суток.
Обязательным элементом являются барьеры с преграждающей способностью, выдерживающей удар автотранспорта массой до 3 тонн при скорости до 50 км/ч. Конструктивно они должны обеспечивать автоматическое опускание и подъем с минимальными временными задержками и возможностью ручного управления.
Регулярное техническое обслуживание и тестирование систем сигнализации на переездах должно выполняться не реже одного раза в месяц, с обязательной проверкой всех компонентов, включая источники питания и системы резервирования.
Контроль за состоянием локомотивов с помощью сигнализационных устройств
Сигнализационные устройства на локомотивах предназначены для оперативного выявления критических технических параметров и предотвращения аварийных ситуаций. Основные параметры контроля включают давление в пневматической и тормозной системах, температуру подшипников колесных пар, уровень масла и работу силовой установки.
Датчики давления фиксируют отклонения от нормальных значений и передают сигналы на блок управления, который при критических показателях автоматически включает звуковую и световую сигнализацию в кабине машиниста. Это позволяет своевременно принимать меры по снижению скорости или остановке поезда.
Температурные датчики подшипников (термопары, инфракрасные сенсоры) обеспечивают непрерывный мониторинг нагрева, предупреждая перегрев и возможный выход из строя узлов. При достижении пороговых значений срабатывают аварийные сигналы и блокировка движения до устранения неисправности.
Система контроля уровня масла в гидравлических и смазочных системах локомотива оснащена датчиками, которые активируют сигнализацию при снижении критического уровня, предотвращая повреждение механизмов и снижение эффективности работы.
Современные локомотивы интегрируют сигнализационные устройства с телеметрическими системами, передающими данные в диспетчерские центры в режиме реального времени. Это обеспечивает централизованный мониторинг технического состояния подвижного состава и ускоряет принятие решений по техническому обслуживанию.
Рекомендуется регулярная проверка исправности сигнализационных устройств, калибровка датчиков и обновление программного обеспечения блоков управления. При обнаружении ложных срабатываний или заниженной чувствительности следует немедленно проводить диагностику и ремонт.
Эффективность контроля напрямую зависит от качества монтажа датчиков и правильной настройки пороговых значений сигналов тревоги. Автоматизация и цифровизация систем сигнализации повышают безопасность и снижают риски технических простоев.
Применение цифровых технологий в передаче данных между поездами и диспетчерами
Для обмена телеметрическими данными применяются протоколы ETCS (European Train Control System), позволяющие передавать информацию о скорости, положении и техническом состоянии поезда в реальном времени. Это снижает риск человеческой ошибки и ускоряет принятие решений.
Использование IP-технологий позволяет интегрировать данные с различных систем контроля, включая видеонаблюдение и диагностику локомотива, в единую диспетчерскую платформу. Цифровые каналы связи обеспечивают высокую пропускную способность и минимальную задержку передачи.
Рекомендовано внедрение систем автоматического обнаружения неисправностей с передачей сигналов тревоги диспетчеру по цифровым каналам. Это позволяет оперативно назначать ремонт и снижать время простоя техники.
Особое внимание уделяется кибербезопасности каналов связи: применяются методы шифрования и аутентификации для предотвращения несанкционированного доступа и подмены данных.
Для повышения надёжности связи используется резервирование каналов передачи с автоматическим переключением, что обеспечивает непрерывность обмена информацией при возникновении сбоев.
Цифровые технологии интегрируются с системами автоматического управления движением (АСДУ), обеспечивая синхронизацию расписания и снижение интервалов между поездами без ухудшения безопасности.
Практическое внедрение цифровых систем требует обновления инфраструктуры путём установки базовых станций, модернизации локомотивных комплектов оборудования и обучения персонала работе с новыми интерфейсами передачи данных.
Регулирование аварийных ситуаций с использованием сигналов и связи
Для оперативного реагирования на аварийные ситуации на железнодорожном транспорте применяется комплекс средств сигнализации и связи, обеспечивающий мгновенную передачу информации между локомотивной бригадой, диспетчерским центром и аварийными службами.
Автоматические аварийные сигналы активируются при выявлении неисправностей оборудования или критических изменений параметров движения (перегрузка, превышение скорости, срабатывание системы экстренного торможения). Эти сигналы передаются через цифровые каналы связи, обеспечивая приоритетную обработку сообщений и моментальное оповещение диспетчеров.
Ручные аварийные сигналы реализуются через специально выделенные кнопки экстренной связи и радиостанции локомотивных бригад. При активации автоматически инициируется двусторонний канал связи с диспетчерским пунктом, что позволяет уточнить характер инцидента и принять меры по безопасной остановке поезда.
Диспетчерские системы связи используют защищённые каналы передачи данных с резервированием, что предотвращает потерю информации в критический момент. Для повышения эффективности применяются протоколы передачи с подтверждением приёма и встроенными функциями контроля целостности сообщений.
Визуальные и звуковые аварийные сигналы на железнодорожных станциях и переездах включают мигалки, сирены и громкоговорители, активируемые централизованно или автоматически. Их задача – привлечь внимание персонала и водителей автотранспорта, обеспечивая своевременную эвакуацию и предотвращение аварий.
Рекомендуется регулярно проводить тестирование и техническое обслуживание всех систем сигнализации и связи, с обязательной проверкой работоспособности аварийных каналов и резервных устройств.
Применение современных цифровых технологий, таких как системы передачи данных GSM-R и LTE-R, повышает скорость обмена информацией и снижает вероятность ошибок при передаче сообщений в аварийных ситуациях.
Вопрос-ответ:
Какие виды сигналов применяются для регулирования движения поездов и как они взаимодействуют между собой?
Для управления движением поездов используют главным образом световые и звуковые сигналы. Световые сигналы отображают разрешение или запрет на движение, показывают скорость и состояние пути, а звуковые служат для привлечения внимания машиниста в экстренных ситуациях или при необходимости дополнительного оповещения. Согласованное действие этих сигналов обеспечивает безопасность и слаженность в работе железнодорожной сети.
Какие технологии передачи данных применяются для связи между поездом и диспетчерским центром?
Связь между поездом и диспетчерским пунктом реализуется через радиоканалы и современные цифровые системы передачи информации. Используются специализированные протоколы, которые обеспечивают надежную и защищённую передачу команд, телеметрических данных и сообщений о состоянии состава. Такая система позволяет быстро реагировать на изменения в графике движения и предотвращать аварийные ситуации.
Как обеспечивается контроль исправности сигнализационного оборудования на маршруте следования поезда?
Контроль исправности выполняется с помощью автоматизированных систем мониторинга, которые фиксируют состояние каждого элемента сигнализации и связи в режиме реального времени. В случае сбоев или неисправностей данные передаются техническому персоналу, что позволяет оперативно устранять неполадки без остановки движения поездов. Регулярное техническое обслуживание и диагностика — часть этой процедуры.
В чем особенности организации связи на железнодорожных переездах и какие средства используются для обеспечения безопасности?
На железнодорожных переездах связь организована с учетом необходимости своевременного оповещения водителей автотранспорта и пешеходов о приближении поезда. Для этого применяются светофоры, звуковые сигналы и барьеры, которые автоматически активируются. Дополнительно в некоторых местах устанавливают радиосистемы и датчики движения, обеспечивающие контроль за состоянием переезда и передачу данных диспетчерам.
Как осуществляется передача аварийных сигналов между поездом и диспетчером в случае возникновения внештатной ситуации?
В экстренных ситуациях машинист может использовать специальные аварийные кнопки или радиоканал для передачи сигнала тревоги в диспетчерский центр. Приемник автоматически фиксирует сообщение и запускает протокол экстренного реагирования, включая оповещение служб аварийного реагирования и других поездов на маршруте. Такое взаимодействие помогает минимизировать последствия инцидентов и ускоряет принятие мер.
Какие устройства обычно применяются для обеспечения безопасности и управления движением поездов?
Для контроля и координации движения поездов используют различные виды сигнализационных систем и средств связи. К основным относятся светофоры, звуковые сигналы, стрелочные указатели, а также радиосвязь между машинистом и диспетчером. Светофоры подают визуальные сигналы, информируя о разрешении или запрете движения на конкретных участках пути. Звуковые сигналы применяются в случаях, когда визуальное восприятие затруднено. Связь позволяет передавать оперативную информацию о состоянии пути, изменениях маршрута и чрезвычайных ситуациях. Такое сочетание оборудования обеспечивает слаженную работу и снижает риск аварий.
