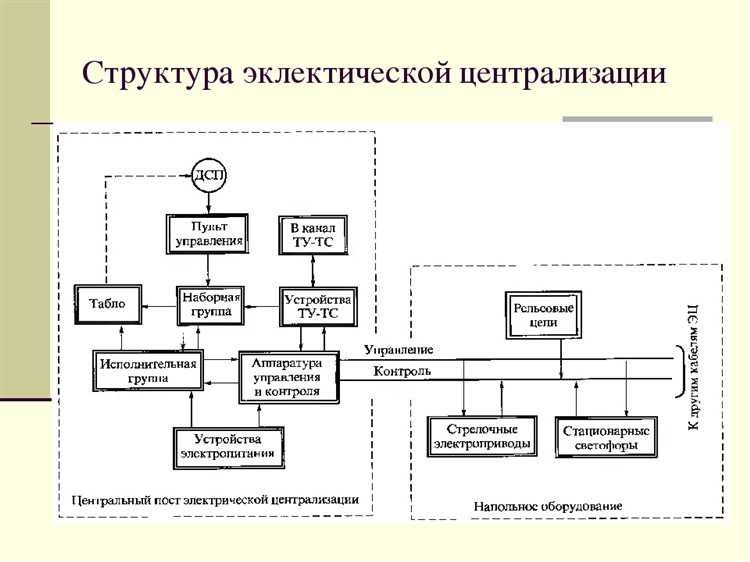

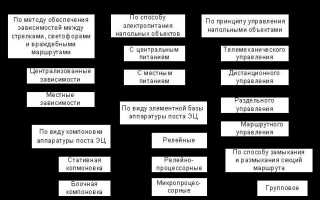

Электрическая централизация обеспечивает управление стрелками и сигналами на станциях и перегонах с помощью электрических приводов, реле и управляющих логических схем. Эти устройства координируют маршруты следования поездов, исключая противоречивые и опасные положения стрелок и светофоров. Без исправной работы систем ЭЦ невозможна организация безопасного движения поездов на участках с насыщенным графиком.
Функциональность устройств ЭЦ делится на несколько уровней. Во-первых, это автоматическое формирование маршрутов по заявкам дежурного по станции с учётом текущего положения стрелок, сигналов и наличия подвижного состава. Во-вторых, это обеспечение логической блокировки: ни один маршрут не будет установлен, если его условия не удовлетворены (например, стрелка занята или не заперта). В-третьих, системы ЭЦ контролируют исправность исполнительных элементов – приводы стрелок, релейные блоки, контакты и цепи управления.
Кроме маршрутизации и блокировок, важной функцией является регистрация действий операторов и состояния оборудования. Современные системы ведут протокол всех операций, фиксируя время, команду, реакцию и текущее состояние цепей. Это критически важно для анализа сбоев и технического обслуживания. Также устройства ЭЦ интегрируются с системами диагностики и телемеханики, что позволяет проводить профилактику и планировать ремонты без нарушения графика движения.

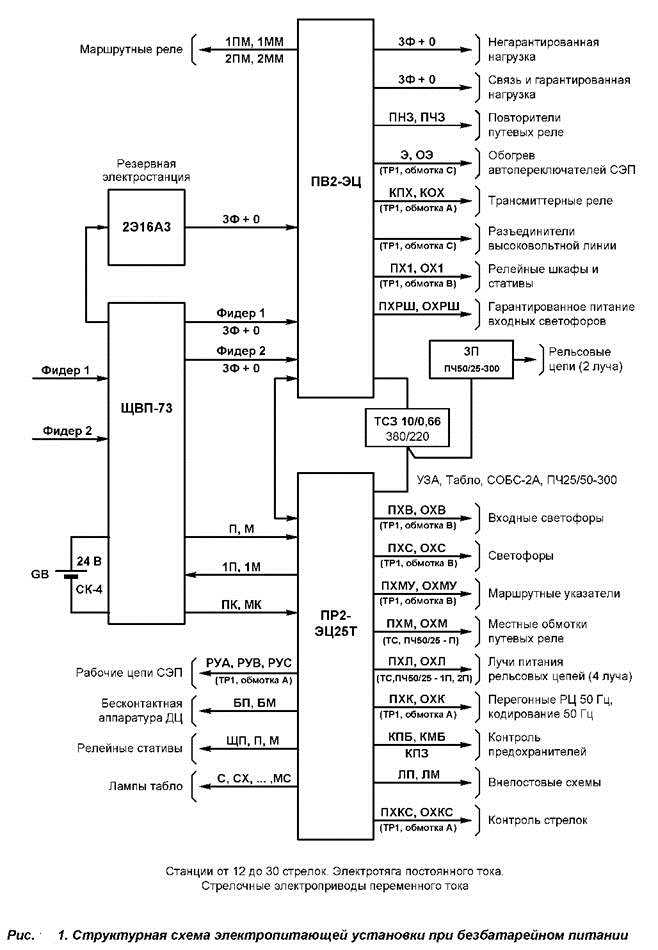

Устройства электрической централизации должны поддерживать устойчивую работу в условиях электромагнитных помех, переменного климата и колебаний напряжения в цепях. Для этого в проектах закладываются резервные цепи питания, самоконтроль релейных логик, а также алгоритмы автоматического возврата системы в безопасное состояние при отказах. Практика эксплуатации показывает, что высокая надёжность достигается не только конструктивными решениями, но и строгими регламентами технического обслуживания.
Обеспечение блокировки маршрутов при конфликтных направлениях
Блокировка маршрутов при конфликтных направлениях реализуется посредством логических связей в схеме электрической централизации, исключающих одновременное занятие несовместимых маршрутов. Главная задача – предотвращение ситуаций, при которых подвижной состав получает разрешение на движение по пересекающимся или сближающимся путям.
Устройства ЭЦ используют межмаршрутную зависимость, основанную на следующих принципах:
- Маршрут может быть установлен только при отсутствии активных маршрутов, входящих с пересекающего или сходящего направления.
- При установке маршрута формируется логическая блокировка, исключающая возможность подачи сигнала «открыт» на другой, конфликтный маршрут.
- Контроль осуществляется по состоянию изолированных рельсовых участков и положению стрелок, входящих в состав обоих маршрутов.
Например, если установлен маршрут с направления А на В, маршрут с направления С на D, пересекающий первый по стрелке №5, будет заблокирован до тех пор, пока:
- стрелка №5 не примет исходное положение;
- рельсовые цепи на маршруте А–В не освободятся;
- не произойдёт снятие логической блокировки с маршрута С–D.
Особое внимание уделяется разработке схем при проектировании: каждый маршрут маркируется признаками конфликтности, и для каждой пары несовместимых маршрутов формируется взаимная блокировка. Это реализуется через маршрутные реле, которые не позволяют включить сигнал отправления без подтверждения отсутствия активного маршрута-противника.
Рекомендуется предусматривать в логике системы дополнительную защиту на случай отказов, например, отказ срабатывания реле контроля или ложное освобождение рельсовой цепи. Для этого применяется перекрёстная проверка состояния блокировок с использованием контрольных реле обратной связи.
Таким образом, обеспечение блокировки маршрутов при конфликтных направлениях – это не статическая функция, а динамически управляемая система, основанная на строгой логике зависимости, подтверждаемой физическим состоянием устройств на маршруте.
Контроль положения стрелок и их взаимной зависимости
Положение каждой стрелки контролируется с помощью путевых датчиков, подключённых к замыкателям стрелочных электроприводов. Эти датчики передают информацию в аппаратуру электрической централизации, фиксируя положения «нормальное» и «обратное» с точностью до 1–2 мм. При этом используется как механическая фиксация, так и электрическая индикация фактического положения остряков.
Для исключения противоречивых маршрутов реализуется проверка взаимного положения зависимых стрелок. Например, при установке маршрута по стрелке №7 система автоматически анализирует состояние стрелок №6 и №8, если они геометрически или логически связаны. В случае расхождений маршрут заблокируется до устранения несоответствия.
Программная логика взаимодействия стрелок реализована через кросс-контроль: каждая стрелка при смене положения должна получить подтверждение от сопряжённых устройств. Это предотвращает установку несовместимых маршрутов и исключает возникновение ситуаций, в которых подвижной состав может попасть в зону с неустановленной стрелкой.
Особое внимание уделяется синхронности контроля: сигналы о положении стрелок поступают в систему централизованно с временной задержкой не более 0,2 секунды. Это необходимо для предотвращения ложных срабатываний при кратковременных помехах. Состояние каждой стрелки фиксируется в журнале событий, с точной привязкой к времени, что позволяет оперативно выявлять и устранять отклонения в работе оборудования.
Рекомендуется проводить регулярную поверку корректности взаимозависимостей стрелок при изменении конфигурации станции, особенно в случае ввода новых маршрутов. Программное обеспечение ЭЦ должно быть обновлено с учётом всех актуальных связей и ограничений. При наличии отклонений в логике зависимостей необходимо немедленно приостановить эксплуатацию соответствующих маршрутов до завершения диагностики.
Передача команд на управление стрелками и сигналами
Передача команд на управление стрелками и сигналами осуществляется с пульта централизации по электрическим каналам связи к исполнительным механизмам. Основное требование – обеспечение точности, однозначности и устойчивости сигнала на всех этапах передачи.
Команды передаются по специализированным релейным, релейно-контактным или микропроцессорным линиям. Для стрелок применяются направления тока различной полярности или импульсной длительности, что исключает случайные срабатывания при помехах в цепях. Каждая стрелка имеет индивидуальное адресное управление, исключающее ошибки переключения.

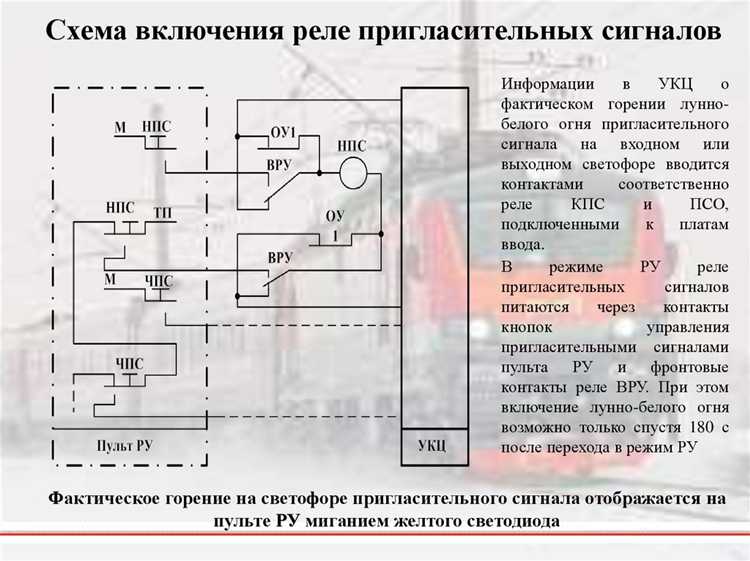

Для сигналов используются кодированные команды, в которых учитываются не только тип сигнала (красный, жёлтый, зелёный), но и условия маршрута. Коммутация осуществляется через сигнальные реле или модули цифрового выхода, сопряжённые с ламповыми блоками и реле контроля исправности ламп. Управляющий ток поступает только при выполнении всех условий маршрута и отсутствии отказов в цепях.
Контроль прохождения команды реализуется по замкнутому циклу: после отправки команда дублируется обратно на пульт с фиксацией состояния. При несовпадении данных срабатывает блокировка повторного включения. Такое решение предотвращает повторное возбуждение цепей до устранения причины сбоя.
Рекомендуется применение резервных каналов связи, особенно при критической нагрузке на узловых станциях. Для исключения задержек между подачей команды и её исполнением целесообразно использовать устройства приоритезации управляющих сигналов, встроенные в процессор управления.
Скорость передачи команд и устойчивость канала должны контролироваться в реальном времени. В системах нового поколения это реализуется через цифровые протоколы с верификацией CRC и автоматическим перезапросом при потере пакета. Использование обратной связи обязательно для всех ключевых устройств маршрута.

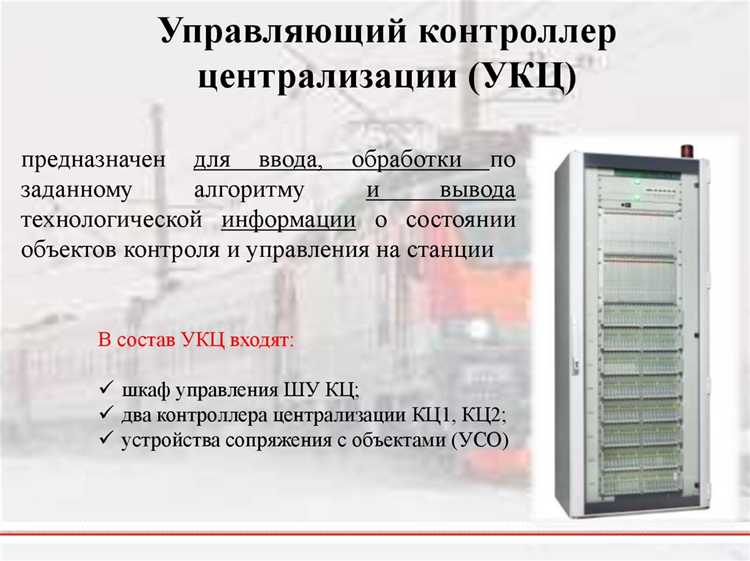

Фиксация и журналирование операций с элементами централизации
Фиксация всех операций с элементами электрической централизации осуществляется автоматически при помощи регистрирующих устройств, интегрированных в состав аппаратуры дежурного поста. Каждое действие оператора – подача команды на перевод стрелки, установка маршрута, снятие блокировки – фиксируется с точным временем, адресацией элемента и идентификатором инициатора.
Журналирование выполняется в двух формах: в оперативной и архивной. Оперативный журнал отображается на интерфейсе в реальном времени, обеспечивая контроль за текущими действиями. Архивный журнал формируется автоматически, хранится в защищённой памяти и доступен для анализа при возникновении нештатных ситуаций или при проведении регламентных проверок.
Запись данных ведётся с применением цифровых меток времени, синхронизированных с единой системой точного времени станции. Вся информация о действиях, включая отказанные или запрещённые команды, сохраняется без возможности корректировки со стороны оператора, что исключает искажение истории событий.
Для повышения надёжности записи используется резервирование накопителей, а сами журналы выгружаются в централизованное хранилище с возможностью поиска по критериям: дата, тип действия, номер маршрута, идентификатор стрелки или сигнала. Это упрощает процедуру расследования и повышает прозрачность работы персонала.
Рекомендуется проводить регулярную проверку полноты и целостности журналов с использованием контрольных сумм. Также необходимо обеспечить ограничение доступа к журналам и разграничение прав: только должностные лица, назначенные приказом, имеют право на просмотр и выгрузку архивов.
Контроль целостности цепей и работоспособности оборудования
Устройства электрической централизации обеспечивают непрерывный мониторинг состояния всех ключевых цепей: питания, управления стрелками, сигналами и блокировками. Контроль целостности реализуется через измерение сопротивления и напряжения цепей, а также контроль токовых параметров для своевременного выявления обрывов, коротких замыканий и других неисправностей.
Для диагностики состояния оборудования применяется система самоконтроля, фиксирующая отклонения от нормальных параметров работы реле, электроприводов и контактных групп. При обнаружении неисправности устройство автоматически формирует аварийный сигнал и блокирует возможность подачи команд на поврежденные участки, предотвращая аварийные ситуации.
Регулярный контроль выполняется в режиме реального времени с периодичностью, обеспечивающей минимальные задержки в обнаружении сбоев. Для повышения надежности применяется резервирование критических цепей и применение контроллеров с функцией тестирования исправности, включая автоматическую проверку при включении оборудования.
Важной рекомендацией является использование специализированных диагностических интерфейсов и программного обеспечения, позволяющих осуществлять удалённый мониторинг и анализ состояния оборудования с возможностью формирования отчетов и оперативного реагирования на нарушения в работе.
Таким образом, контроль целостности и работоспособности в устройствах электрической централизации не ограничивается простым обнаружением неисправностей, а включает комплекс мер по своевременному выявлению, изоляции и предотвращению влияния дефектов на безопасность движения.
Автоматическое восстановление маршрутов при сбоях
Устройства электрической централизации оснащены механизмами автоматического восстановления маршрутов, обеспечивающими устойчивость и безопасность движения при отказах оборудования или внешних воздействиях.
Основные принципы работы автоматического восстановления маршрутов:
- Непрерывный мониторинг состояния элементов маршрута – стрелок, сигналов, рельсовых цепей и блокировок;
- Выявление неисправностей по изменению состояния контактов и сигналов обратной связи;
- Автоматическая попытка повторного выставления маршрута при неудачной операции;
- Применение резервных каналов управления и дублирование цепей для повышения отказоустойчивости;
- Логирование попыток восстановления с последующей передачей данных оператору или в систему диагностики;
- Возможность ручного вмешательства с приоритетом безопасности.
Реализация данных функций требует следующих технических условий:
- Использование микропроцессорных контроллеров с алгоритмами анализа и коррекции состояний;
- Синхронизация сигналов обратной связи для контроля правильного положения стрелок;
- Программирование таймаутов и количества повторных попыток для предотвращения зацикливания;
- Интеграция с системой диспетчеризации для уведомления операторов о сбоях;
- Использование надежных источников питания и защитных устройств для минимизации ложных срабатываний.
Автоматическое восстановление маршрутов значительно снижает время простоя путевого участка и повышает безопасность движения за счет своевременного обнаружения и устранения сбоев без необходимости немедленного вмешательства персонала.

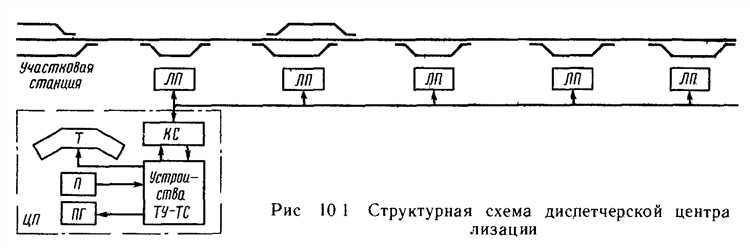

Связь с системами диспетчерского управления и мониторинга
Для интеграции с СДУ используются стандартизированные протоколы обмена данными, такие как IEC 60870-5-104 и MODBUS TCP, что обеспечивает совместимость с различными диспетчерскими платформами. Аппаратные интерфейсы включают Ethernet, RS-485 и оптоволоконные линии, что гарантирует надежность передачи данных на большие расстояния и устойчивость к помехам.
Мониторинговые системы получают от устройств ЭЦ информацию о состоянии цепей управления и контрольных параметрах, что позволяет выявлять отклонения и автоматизировать процесс диагностики неисправностей. Автоматическая фиксация событий с отметкой времени помогает в последующем анализе и планировании технического обслуживания.
Для повышения устойчивости связи внедряются резервированные каналы передачи и алгоритмы подтверждения приёма команд и данных, минимизирующие вероятность потери критичной информации. Важной рекомендацией является регулярное тестирование каналов связи и обновление программного обеспечения с целью соответствия современным требованиям безопасности и функциональности.
Вопрос-ответ:
Какие основные функции выполняют устройства электрической централизации на железнодорожных станциях?
Устройства электрической централизации обеспечивают управление стрелками и сигналами, контролируют их положение и согласованность работы, а также блокируют несовместимые маршруты для предотвращения аварийных ситуаций. Они фиксируют изменения состояний и передают информацию в системы диспетчерского контроля, что повышает безопасность и организованность движения поездов.
Как происходит контроль исправности цепей и оборудования в системе электрической централизации?
Контроль осуществляется с помощью постоянного мониторинга состояния электрических цепей, включая проверку наличия напряжения и отсутствие коротких замыканий. Система регулярно проверяет целостность соединений и исправность исполнительных механизмов. При выявлении неисправностей устройство выдаёт сигнал тревоги или блокирует работу для предотвращения ошибок в управлении движением.
Какие преимущества дает автоматическое восстановление маршрутов при возникновении сбоев?
Автоматическое восстановление маршрутов позволяет минимизировать время простоя и повысить пропускную способность станции. При сбое устройство самостоятельно анализирует текущую ситуацию и перенастраивает элементы маршрута, учитывая безопасность и наличие конфликтов. Это снижает необходимость вмешательства оператора и повышает надежность управления движением.
Как устройства электрической централизации взаимодействуют с системами диспетчерского управления и мониторинга?
Устройства передают данные о состоянии стрелок, сигналов и маршрутов в диспетчерские системы через специализированные протоколы обмена. Это обеспечивает возможность централизованного наблюдения и оперативного реагирования на изменения, а также позволяет фиксировать события и формировать отчеты для анализа работы станции.
Почему важна фиксация и журналирование операций с элементами централизации?
Фиксация операций позволяет создавать хронологический отчет о действиях с элементами управления — изменениях положения стрелок, установках маршрутов, срабатывании блокировок. Это помогает выявлять причины сбоев, анализировать работу оборудования и предотвращать повторные ошибки. Журналирование является основой для технического обслуживания и повышения безопасности движения.
Какова основная роль устройств электрической централизации на железнодорожном транспорте?
Устройства электрической централизации обеспечивают централизованное управление стрелками, сигналами и другими объектами инфраструктуры железной дороги. Они выполняют функции блокировки и контроля, гарантируя, что маршруты движения поездов формируются без конфликтов и обеспечивается безопасность на участке. Благодаря этим устройствам, операторы получают возможность оперативно и надежно контролировать состояние путей и сигналов, что снижает вероятность ошибок и аварий.
