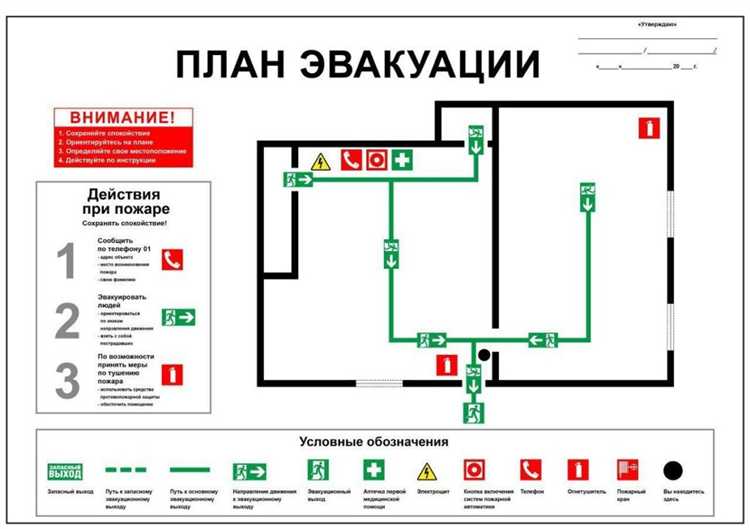

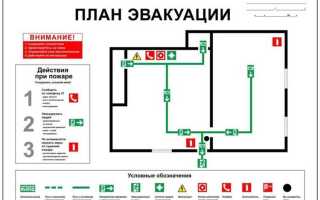

Что из перечисленного указывается на плане эвакуации этажа

План эвакуации этажа представляет собой технический документ, на котором графически отображается порядок безопасного выхода из помещения при возникновении чрезвычайной ситуации. Его основная задача – обеспечить оперативное ориентирование людей в пространстве и минимизировать время на эвакуацию.

В состав плана входят ключевые элементы, которые должны быть однозначно идентифицируемы: расположение эвакуационных выходов, основные пути движения, места размещения первичных средств пожаротушения, а также указатели направления движения. Кроме того, обязательным элементом является обозначение точки, где находится человек, читающий план – это облегчает восприятие информации и сокращает время принятия решений.

Правильное оформление плана требует соблюдения нормативных требований, включая четкость графических символов и использование контрастных цветов для выделения важных деталей. План должен быть размещён на видном и доступном месте с высотой расположения, обеспечивающей удобство просмотра для взрослого человека. Регулярное обновление плана с учётом изменений в планировке этажа является необходимым условием для поддержания его актуальности.

Обозначение основных путей эвакуации на плане этажа

Основные пути эвакуации на плане этажа должны отображаться четко и однозначно для быстрого ориентирования в экстренной ситуации. Для этого используются сплошные стрелки яркого цвета, обычно зеленого, указывающие направление движения к выходам. Ширина линий и стрелок должна быть достаточной для визуального восприятия с расстояния не менее 3 метров.

Маршруты эвакуации должны начинаться у каждого рабочего или жилого места и вести к ближайшему безопасному выходу из здания или к лестничным клеткам, оснащенным противопожарными дверями. Все повороты и ответвления маршрутов на плане необходимо показывать с точностью, чтобы избежать двусмысленности.

На плане обязательны обозначения всех преград на путях эвакуации – закрытых дверей, строительных перегородок, узких проходов, с указанием возможных обходных путей. Выходы из помещения должны быть выделены прямоугольниками с надписями «Выход», размещенными рядом и легко читаемыми.

Каждый путь эвакуации должен сопровождаться указанием расстояния до ближайшего выхода, измеренного в метрах по маршруту. Это помогает оценить скорость эвакуации и при необходимости оптимизировать план. В местах пересечения маршрутов или на площадках у лестниц указываются контрольные точки для слаженного перемещения людей.

Для полноты информации рядом с путями эвакуации размещаются пиктограммы пожарных кранов, огнетушителей и аварийных кнопок, что повышает безопасность и облегчает действия при пожаре. Все элементы на плане должны соответствовать ГОСТ Р 12.4.026–2015 и другим нормативам по безопасности зданий.

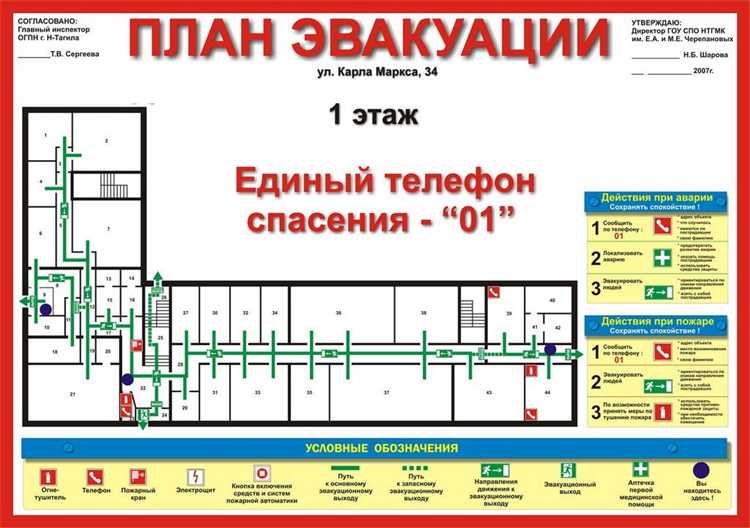

Маркировка расположения аварийных выходов и дверей

На плане эвакуации аварийные выходы и двери обозначаются специальными символами, которые должны быть легко узнаваемы и однозначно интерпретируемы. Для этого используют стандартные знаки в виде зелёных прямоугольников с изображением белой стрелки и пиктограммой двери или человека, направляющегося к выходу.

Расположение аварийных выходов на плане необходимо показывать с точной привязкой к реальному расположению на этаже, учитывая масштаб и пропорции помещения. Все аварийные выходы должны быть обозначены без ошибок и скрытых элементов, чтобы исключить недоразумения в случае экстренной эвакуации.

Двери, через которые осуществляется эвакуация, отмечаются на плане с учётом их направления открывания. Стрелки на символах выходов показывают путь движения к аварийному выходу, что помогает ориентироваться при сниженной видимости или панике.

Рекомендуется использовать одинаковую цветовую гамму и размер символов на всех планах здания для унификации восприятия и предотвращения путаницы. Расстояние между знаками на плане должно позволять чётко различать каждый аварийный выход и дверь.

При нанесении маркировки важно учитывать наличие дополнительных элементов безопасности – таких как пожарные лестницы, тамбуры и коридоры, ведущие к выходам, – чтобы все они отображались в едином логическом порядке.

На планах запрещено использовать знаки, которые могут быть спутаны с основными маршрутами эвакуации или с техническими помещениями. Это обеспечивает правильное восприятие информации и ускоряет процесс эвакуации.

Указание мест расположения первичных средств пожаротушения

На плане эвакуации этажа обязательно обозначаются все доступные первичные средства пожаротушения (ППП), включая огнетушители, пожарные краны и шкафы с пожарным инвентарём. Их расположение должно быть точным и соответствовать реальному размещению в здании.

Обозначения ППП выполняются с помощью стандартных условных знаков, обеспечивающих мгновенное распознавание. Для огнетушителей применяются красные значки с изображением огнетушителя, для пожарных кранов – символы в виде пожарного крана с рукавом.

Расстояние от любых точек эвакуации до ближайших первичных средств не должно превышать нормативных значений, обычно не более 30 метров. На плане рекомендуется показывать прямые и кратчайшие пути доступа к ППП.

В местах с повышенной пожарной опасностью указываются дополнительные огнетушители, что должно быть отражено на плане. При наличии различных типов огнетушителей (порошковых, углекислотных и т.д.) на плане можно использовать отдельные обозначения или пометки для их различения.

Обязательна нумерация или иная идентификация каждого первичного средства для упрощения контроля и обслуживания. Данные о типе, классе пожара и объёме огнетушителя должны быть доступны, но на плане указывается лишь необходимая для ориентирования информация.

Расположение первичных средств должно исключать возможность их блокировки мебелью, оборудованием или складированием. План эвакуации должен отражать эти требования, демонстрируя свободный подход к каждому ППП.

При обновлении планов эвакуации обязательно проверяется соответствие фактического размещения первичных средств пожаротушения, а их обозначения корректируются согласно изменениям.

Отметка сборных пунктов и зон безопасности

На плане эвакуации этажа сборные пункты и зоны безопасности обозначаются четкими и однозначными символами, обеспечивающими быстрое распознавание в экстремальной ситуации.

Сборные пункты указываются в местах, которые обеспечивают безопасное скопление эвакуируемых, удалённых от источников опасности и путей возможного распространения пожара или задымления.

• Расположение сборных пунктов должно быть доступно из всех основных путей эвакуации.
• При выборе зон безопасности учитывается возможность временного укрытия и удобство координации дальнейших действий.
• Сборные пункты обозначаются на плане специальным пиктограммами, например, зелёным кругом с белым символом группы людей.

Для зон безопасности рекомендуется выделять участки, свободные от оборудования и строительных конструкций, с четко обозначенными границами на плане.

1. Обозначение зон безопасности должно содержать краткую текстовую пометку с указанием назначения (например, «Зона временного укрытия»).
2. При необходимости зоны безопасности располагаются с учетом возможности быстрого доступа к средствам связи и пожаротушения.
3. Все сборные пункты и зоны безопасности должны иметь логичную связь с основными и запасными выходами, что должно отражаться на плане.

Обязательным элементом является цветовое кодирование: зеленый цвет – для зон безопасности, синий или иной контрастный – для сборных пунктов. Это облегчает визуальное восприятие при экстренном чтении плана.

Наличие на плане инструкций по поведению в сборных пунктах также повышает эффективность эвакуации и минимизирует панические реакции.

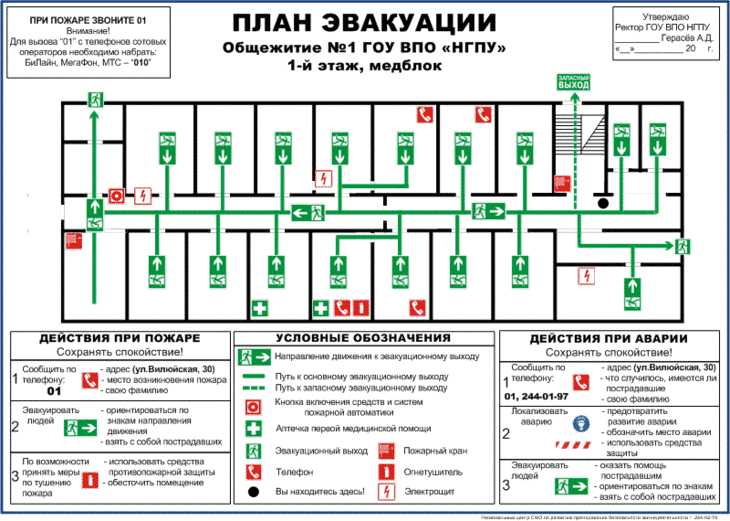

Обозначение направлений движения по эвакуационным маршрутам

На плане эвакуации четко отображаются направления движения, которые обеспечивают оперативное и безопасное покидание здания. Основным элементом выступают стрелки, показывающие путь к ближайшим эвакуационным выходам.

• Стрелки должны быть однозначными, непрерывными и направленными в сторону выхода.
• Размер стрелок должен обеспечивать видимость с расстояния не менее 5 метров, что соответствует стандартам пожарной безопасности.
• Расположение стрелок должно исключать двусмысленность: при смене направления маршрут дополняется угловыми стрелками.
• Все стрелки окрашиваются в яркий цвет (обычно зеленый или белый на контрастном фоне) для мгновенного восприятия.

Дополнительно к стрелкам на плане указываются:

• Путь движения по коридорам, лестничным клеткам и выходам на улицу.
• Места возможных перегородок или препятствий, чтобы предупредить о необходимости обхода.
• Наличие альтернативных маршрутов на случай блокировки основного пути.

Рекомендуется соблюдать единообразие в использовании символов и направлений на всех этажах здания, что облегчает ориентацию в случае эвакуации.

Обязательное наличие на плане знаков «Вы здесь» вблизи стартовой точки маршрута помогает быстро сориентироваться и выбрать правильное направление движения.

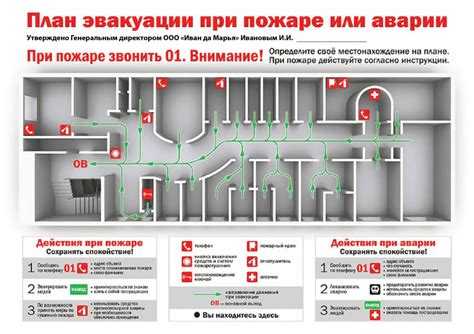

Обозначение расположения аварийного освещения и сигнальных устройств

На плане эвакуации аварийное освещение обозначается четкими и контрастными символами, указывающими места установки светильников, обеспечивающих подсветку эвакуационных путей при отключении основного питания. Расположение таких светильников должно охватывать все ключевые зоны: коридоры, лестничные клетки, выходы и переходы, исключая темные участки, где возможна потеря ориентации.

Сигнальные устройства, включая звуковые и визуальные оповещатели, маркируются отдельными условными знаками. На плане указываются типы устройств, их местоположение и зоны охвата. Это необходимо для оперативного выявления и устранения неисправностей, а также для планирования маршрутов эвакуации с учетом оповещающих сигналов.

Особое внимание уделяется обозначению аварийных кнопок и ручных извещателей, которые должны располагаться в легкодоступных местах на эвакуационных путях. Их символы выделяются на плане отдельным цветом или формой, что обеспечивает быстрое обнаружение в экстренной ситуации.

Все элементы аварийного освещения и сигнальных устройств должны соответствовать нормативным требованиям по безопасности и быть согласованы с общим дизайном плана, обеспечивая однозначное восприятие и минимизируя риск ошибок при эвакуации.

Требования к графическому оформлению и читаемости плана

План эвакуации этажа должен иметь четкое и однозначное графическое оформление, обеспечивающее мгновенное восприятие информации. Основной фон плана – светлый, предпочтительно белый или пастельных оттенков, чтобы не снижать контрастность элементов.

Линии и контуры зданий, помещений, коридоров должны быть выполнены жирной и ровной линией толщиной не менее 0,5 мм, что обеспечивает их видимость при уменьшении масштаба. Цвета для обозначения путей эвакуации обязаны быть яркими и контрастными – традиционно зеленым для маршрутов движения и красным для обозначения опасных зон или средств пожаротушения.

Шрифты на плане должны быть простыми и без засечек, например, Arial или Helvetica, размером не менее 8–10 пунктов, чтобы надписи оставались разборчивыми при типичном размере плана (формат А3 или меньше). Все надписи – на русском языке, сокращения недопустимы без пояснительной расшифровки рядом.

Обозначения элементов плана, таких как выходы, лестницы, лифты, пожарные гидранты, должны иметь стандартные пиктограммы, соответствующие ГОСТ и нормативам МЧС. Пиктограммы не должны перекрываться и размещаются с достаточным отступом от линий маршрута.

Верхний угол плана содержит условное обозначение «Вы находитесь здесь», выделенное контрастным цветом и крупным шрифтом. Его размещение обеспечивает быструю ориентацию пользователя на плане.

При использовании цветовой маркировки необходимо учитывать читаемость для людей с дальтонизмом – рекомендуются сочетания зеленого с белым и черного с красным, а также дублирование информации с помощью форм и символов.

План должен быть выполнен в масштабе, обеспечивающем одновременный обзор всей эвакуационной зоны, но при этом детали должны быть четкими. Оптимальным считается масштаб от 1:100 до 1:200 для стандартных офисных и жилых помещений.

Под планом размещается таблица с пояснениями к условным знакам, содержащая название элемента и краткое описание, что гарантирует отсутствие неоднозначностей при интерпретации графических символов.

Все графические элементы должны иметь равномерное выравнивание и быть расположены без наложений, что исключает искажение восприятия информации.

Вопрос-ответ:

Какие основные элементы должен содержать план эвакуации этажа?

План эвакуации этажа включает схему расположения помещений, обозначения путей и выходов для эвакуации, места расположения огнетушителей и аварийного оборудования, а также указания по действиям в случае пожара или иной чрезвычайной ситуации. Важно, чтобы на плане были четко видны направления движения к эвакуационным выходам и альтернативные пути на случай блокировки основных.

Как обеспечить читаемость и понятность плана эвакуации для всех пользователей?

Для удобства восприятия следует использовать простые и контрастные цвета, легко узнаваемые символы и условные обозначения. Текст на плане должен быть достаточно крупным и размещён в местах, где план будет легко заметен. Также важна логическая структура схемы: маршруты эвакуации должны быть понятны с первого взгляда без необходимости дополнительного объяснения.

Как часто нужно обновлять план эвакуации этажа и почему?

План эвакуации необходимо пересматривать при любых изменениях в планировке помещения, установке нового оборудования, смене мест расположения эвакуационных выходов или инженерных систем. Это связано с тем, что актуальность информации напрямую влияет на безопасность людей во время чрезвычайных ситуаций. Рекомендуется проводить проверку не реже одного раза в год и после любых реконструкций.

Какие требования предъявляются к размещению плана эвакуации на этаже?

План должен находиться в местах с хорошей освещённостью и на уровне глаз, чтобы все могли легко его заметить. Обычно его размещают у входа в помещение, в коридорах возле эвакуационных выходов и у лифтов. Важно, чтобы план был защищён от повреждений и доступен для ознакомления в любое время.

В чем заключается роль условных обозначений на плане эвакуации этажа?

Условные обозначения позволяют быстро и однозначно понять, где находятся выходы, огнетушители, аптечки и другие важные объекты. Они стандартизированы и не вызывают сомнений даже у людей, которые видят план впервые. Это значительно сокращает время ориентирования и помогает избежать паники в экстремальной ситуации.

Какие основные элементы должны быть обязательно включены в план эвакуации этажа?

В план эвакуации этажа необходимо включить следующие ключевые компоненты: обозначение выходов и маршрутов эвакуации, расположение средств пожаротушения, указание на сборные пункты для эвакуированных, отметки зон повышенной опасности, а также четкое указание направления движения. Также важна схема этажа с обозначением помещений и важных технических объектов, чтобы при необходимости быстро ориентироваться и избегать опасных участков.

Какие требования предъявляются к визуальному оформлению плана эвакуации для обеспечения его понятности?

План эвакуации должен иметь четкое и лаконичное графическое оформление, обеспечивающее быстрое восприятие информации. Цветовые обозначения должны быть однозначными: выходы и маршруты выделяются зеленым, опасные зоны — красным, а оборудование — синим. Шрифты и символы должны быть хорошо читаемы, даже с небольшого расстояния. Важные элементы нужно выделять, избегая перегрузки схемы деталями, чтобы избежать путаницы при экстренной ситуации.
