Какие элементы лебедки допускается не ограждать

При проектировании и эксплуатации грузоподъемных механизмов важно понимать, какие узлы подлежат обязательному ограждению, а какие могут оставаться открытыми без нарушения требований безопасности. Это напрямую влияет на конструкцию, стоимость изготовления и удобство технического обслуживания лебедки.

Согласно п. 6.2.7 ГОСТ 12.2.003-2014, не требуют ограждения элементы, не создающие опасности для обслуживающего персонала в процессе нормальной эксплуатации. К таким относятся, например, части корпуса редуктора, кожухи с неподвижными поверхностями, а также отдельные фланцевые соединения, если они не находятся в зоне возможного контакта с оператором.

Также не подлежат обязательному ограждению тормозные устройства, расположенные внутри корпуса, если доступ к ним возможен только при снятии крышек с применением инструмента. Это условие особенно важно для привода с электромагнитным тормозом, встроенным в двигатель. Его размещение внутри закрытого пространства исключает контакт с движущимися деталями при работе.

Не требуется ограждение натяжного устройства, встроенного в конструкцию барабана, при условии его полной герметичности и отсутствия открытых вращающихся элементов. Исключение составляют случаи, когда устройство выходит за габариты корпуса или находится на высоте менее 2 м от уровня обслуживания без дополнительных защитных мер.

Правильная идентификация таких элементов позволяет оптимизировать проект без ухудшения уровня безопасности. Однако окончательное решение всегда должно приниматься с учетом конкретной конфигурации оборудования и анализа зон риска на рабочем месте.

Когда барабан лебедки может эксплуатироваться без кожуха

Барабан лебедки допускается к эксплуатации без ограждающего кожуха в случаях, когда исключён доступ персонала в зону его вращения при работе механизма. Это возможно при установке лебёдки внутри замкнутого кожухом или решёткой ограждения, а также при её размещении на технических площадках с ограниченным доступом.

Если барабан установлен внизу рамы и закрыт конструктивными элементами снизу и с боков, а также при наличии неподвижных направляющих троса, необходимость в отдельном кожухе отсутствует. При этом должна быть обеспечена невозможность захвата одежды, рук или инструмента при подходе к рабочей зоне.

Также кожух не требуется, если барабан расположен внутри корпуса, не имеющего обслуживаемых узлов и не предназначенного для доступа в процессе работы. Например, в полностью закрытых лебёдках с дистанционным управлением, размещённых в недоступных нишах, технических колодцах, либо под перекрытиями.

Решение о неустановке кожуха должно быть обосновано в технической документации на лебёдку или проектной документации объекта, с указанием способов обеспечения безопасности: ограждений, предупреждающей маркировки, блокировок включения при открытых люках или створках, а также организационных мер.

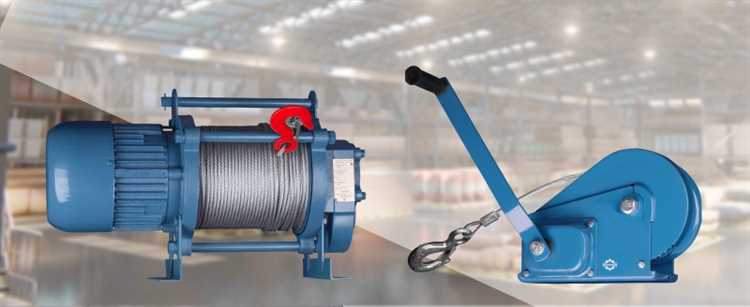

Допустимость открытого расположения направляющих блоков

Направляющие блоки лебёдки могут оставаться без ограждения при соблюдении ряда условий, определённых Техническим регламентом ТР ТС 010/2011 и отраслевыми инструкциями по эксплуатации подъемных механизмов. Основной критерий – исключение риска прямого контакта с движущимися элементами и травмирования обслуживающего персонала.

Открытое размещение направляющих блоков допускается в следующих случаях:

• блок установлен на высоте не менее 2,5 м от уровня площадки или настила, доступного персоналу;
• либо размещён внутри шахты, короба или другой зоны с ограниченным доступом, где отсутствует вероятность случайного попадания людей;
• при стационарной установке, если перемещение каната не сопровождается опасными разлётами смазки, осколков или обрывками троса;
• в условиях постоянного визуального контроля и ограниченного доступа, например, в закрытых машинных отделениях;
• если обеспечена невозможность попадания одежды, инструментов или конечностей в зону работы блока.

Согласно СП 12-135-2009, ограждение не требуется для направляющих блоков, расположенных вне зоны постоянного нахождения персонала или за пределами обслуживаемой территории. Однако даже при формальном соответствии нормам, рекомендуется предусматривать защитные экраны или физические барьеры в случае изменения условий эксплуатации.

Вне зависимости от расположения, необходимо регулярно проверять:

1. наличие зазоров между блоком и несущими конструкциями;
2. исправность креплений и отсутствие люфтов;
3. отсутствие признаков износа, искривления оси или заеданий;
4. состояние каната в местах перегиба на блоке.

Если в процессе технического обслуживания возникает необходимость доступа к блоку, зона должна временно ограждаться или обозначаться предупреждающей разметкой в соответствии с ГОСТ 12.4.026-2015.

Условия, при которых канатные участки не требуют ограждения

Канатные участки лебёдки допускается эксплуатировать без ограждений в случаях, когда исключён риск контакта обслуживающего персонала с движущимися элементами. Основной критерий – расположение каната вне зон прохода и рабочих мест.

Если канат проходит на высоте более 2,5 м от уровня пола или площадки обслуживания и не пересекает траекторию движения людей, установка ограждения не требуется. То же касается канатов, идущих в траншеях, шахтах или специальных коробах, полностью изолирующих их от возможного доступа.

Временные ограждения можно не устанавливать при монтаже или ремонте, если обеспечено постоянное наблюдение и исключён несанкционированный доступ в зону работ. Это допустимо только при оформлении наряда-допуска и наличии сопровождающего лица.

Если канатная линия расположена в пределах машинного отделения или другой зоны с ограниченным доступом, где работают только обученные специалисты, требования по ограждению также смягчаются. Однако при этом должна быть обеспечена достаточная освещённость и маркировка траектории движения каната.

Запрещено оставлять без ограждения канаты, движущиеся на высоте менее 0,5 м над уровнем пола, если они не закрыты конструктивными элементами и проходят вблизи мест возможного нахождения людей. В этом случае наличие защитного кожуха обязательно.

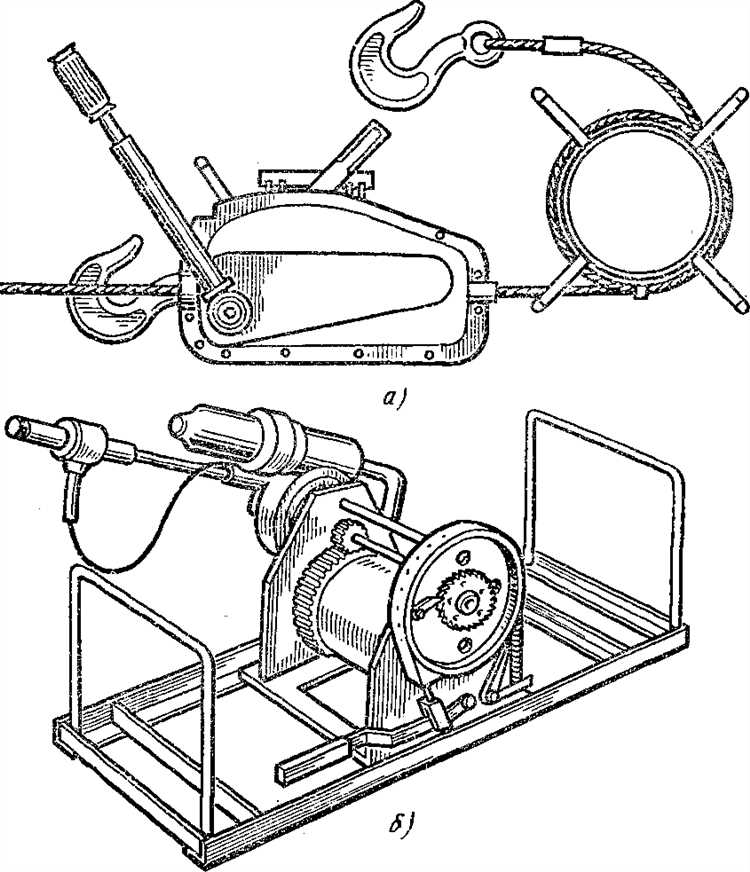

Ограждение муфты: в каких случаях можно не устанавливать

Муфта лебёдки не подлежит обязательному ограждению в случаях, когда соблюдены технические и эксплуатационные условия, исключающие опасный контакт персонала с движущимися частями. Конкретные исключения опираются на нормы охраны труда, действующие стандарты и конструктивные особенности оборудования.

• Если муфта расположена внутри кожуха, объединяющего двигатель и редуктор, и крутящий момент передаётся в закрытом пространстве без доступа извне.
• Если муфта находится внутри корпуса или защитной ниши, исключающей доступ во включённом состоянии, при этом демонтаж защитной части возможен только с применением инструмента.
• Если муфта обслуживается только при выключенной лебёдке, а управление выполнено с блокировкой включения при снятом кожухе или открытой дверце.

Также допускается отсутствие ограждения у кулачковых и фрикционных муфт открытого типа при следующих условиях:

1. Скорость вращения не превышает 1 м/с.
2. Муфта удалена от зоны постоянного пребывания персонала.
3. Линия движения персонала отделена конструктивными элементами (например, кожухами смежных узлов или стойками рамы).

Важно учитывать, что в технической документации на лебёдку (паспорт, руководство по эксплуатации) производитель может указать требования к обязательному ограждению конкретной муфты. В таких случаях отказ от ограждения допускается только после технического обоснования и при наличии письменного разрешения ответственного за безопасность оборудования.

Ручной привод лебедки: требования к защите вращающихся частей

При использовании ручного привода лебедки основное внимание уделяется защите оператора от контакта с вращающимися элементами, особенно с открытыми шестернями, храповыми механизмами и валами. В нормативных документах (например, ГОСТ 12.2.003-91) прямо указано: при наличии открытых вращающихся частей, находящихся в зоне досягаемости, они подлежат обязательному ограждению.

Исключение составляют механизмы с медленным вращением и низким уровнем энергии, при которых вероятность травмирования минимальна. Например, вал ручки, вращаемый непосредственно человеком, может не иметь ограждения, если:

• рукоятка легко отсоединяется или складывается;
• вращение прекращается сразу после отпускания;
• нет сопряжения с другими открытыми передачами;
• рукоятка не переходит в свободное вращение при отпускании;
• локация вала не позволяет оператору случайно задеть его рукой или одеждой.

Обязательное требование – отсутствие доступных крутящих элементов вблизи места хвата. Если используется редуктор, расположенный в корпусе, допускается его эксплуатация без ограждения только при условии полной недоступности вращающихся деталей при нормальной работе и техобслуживании.

Для храповиков и собачек, обеспечивающих удержание нагрузки, требуется жесткое неподвижное ограждение, особенно если они расположены на вращающемся барабане или валу. При этом конструкции с автоматическим стопорением, не требующие вмешательства оператора, могут быть использованы без дополнительной защиты, если их элементы не выступают за габариты привода.

Если ручной привод сочетается с электромеханическим, и элементы могут приходить во вращение от двигателя, все открытые части обязаны быть защищены вне зависимости от режима работы.

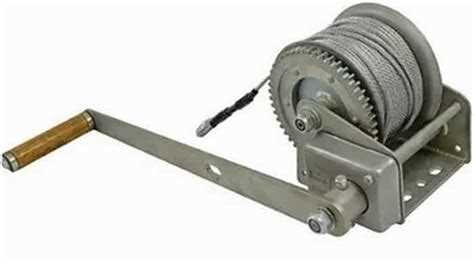

Положение по неподвижным элементам: тормозные системы и фиксаторы

Тормозные системы лебедок относятся к элементам, которые по конструкции и расположению не требуют обязательного ограждения. Они монтируются на неподвижных частях механизма, что исключает прямой контакт с вращающимися или движущимися элементами, создавая минимальную опасность для оператора.

Основное условие – обеспечение технической исправности тормозов и фиксаторов, исключающих самопроизвольное движение барабана или других частей лебедки при остановке. Рекомендуется регулярный контроль надежности фиксации и корректная настройка усилий торможения согласно паспортным параметрам оборудования.

Фиксаторы, как правило, установлены вне зон прямого доступа персонала во время эксплуатации и представляют собой механические блокираторы с малым ходом и высокой жесткостью. Их конструкция допускает открытое расположение без ограждения при условии ограниченного доступа и отсутствия необходимости ручного взаимодействия в процессе работы.

При обслуживании и ремонте тормозных систем и фиксаторов необходимо отключать лебедку и исключать возможность случайного включения, а также использовать средства индивидуальной защиты. В случае установки дополнительных элементов или изменений конструкции требуется оценка риска и при необходимости установка защитных ограждений.

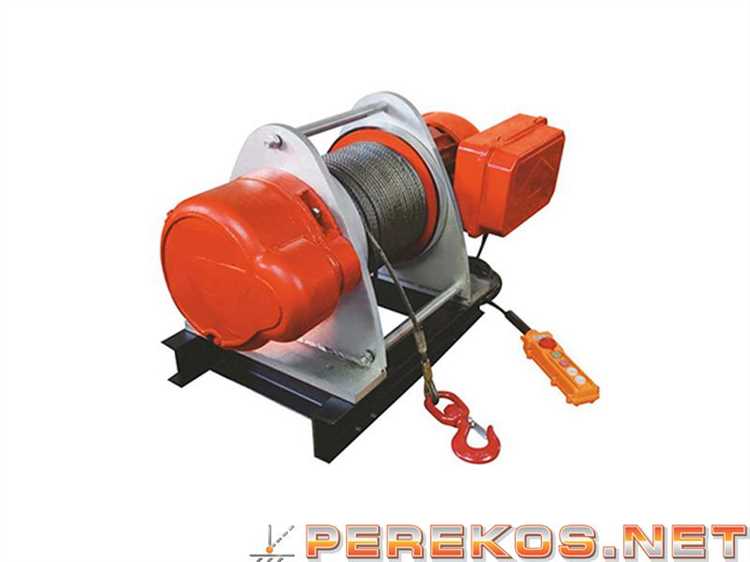

Нормативные исключения для лебёдок с дистанционным управлением

При эксплуатации лебёдок с дистанционным управлением нормативы допускают исключения в части ограждения движущихся и вращающихся элементов. Это связано с тем, что дистанционное управление снижает риск непосредственного контакта оператора с опасными узлами оборудования.

Основные нормативные документы (ГОСТ, ПБ, ТР) выделяют следующие исключения:

Дополнительно необходимо учитывать организационные меры безопасности: маркировку опасных зон, предупреждающие знаки и обучение персонала. Исключения не снимают ответственности за обеспечение аварийных остановов и контроля исправности дистанционного управления.

Наличие дистанционного управления требует обязательного проведения оценки риска. Если доступ оператора к опасным элементам исключён, ограждения можно не устанавливать, но при условии, что зона работы и технические средства гарантируют предотвращение случайного контакта с движущимися частями.

Рекомендуется фиксировать данные исключения в технической документации на лебёдку и подтверждать их протоколами испытаний и инспекций, что уменьшит риски несоответствия требованиям безопасности и обеспечит надёжную эксплуатацию.

Вопрос-ответ:

Какие части лебедки могут эксплуатироваться без ограждения, и почему это допускается?

Ограждения на лебедках предназначены для защиты от случайного контакта с движущимися или опасными элементами. Однако некоторые части, например, неподвижные элементы тормозных систем или фрикционных муфт, которые не контактируют с оператором или внешними объектами в процессе работы, не требуют обязательного ограждения. Это связано с тем, что риск травмирования минимален из-за их конструкции и расположения.

Можно ли не ставить ограждение на барабан лебедки, если он используется в определённых условиях?

Да, в ряде случаев допускается эксплуатация барабана без кожуха. Например, если лебедка установлена в зоне с ограниченным доступом для персонала и при условии, что сам барабан не представляет угрозы при нормальной работе — то есть отсутствуют быстро вращающиеся свободные части, которые могут зацепить одежду или руки. Важно, чтобы доступ к барабану был ограничен и чтобы другие меры безопасности компенсировали отсутствие ограждения.

Каковы нормативные исключения для элементов лебедок с дистанционным управлением?

Для лебедок с дистанционным управлением допускается ослабление требований по ограждению, если оператор не находится в непосредственной близости от движущихся частей и управление осуществляется на безопасном расстоянии. Это снижает вероятность случайного контакта с элементами лебедки. Тем не менее, критичные части, создающие опасность для обслуживающего персонала при техническом обслуживании или аварийных ситуациях, должны оставаться защищёнными.

Почему направляющие блоки иногда могут быть открытыми и без ограждения?

Направляющие блоки, через которые проходит канат, в некоторых конструкциях находятся в зонах с минимальным риском контакта, например, за ограждениями или на высоте, недоступной для случайного прикосновения. Если при этом отсутствуют вращающиеся или выступающие части, способные причинить вред, их ограждение не всегда обязательно. Такая практика уменьшает излишнюю металлоёмкость и не влияет на безопасность.

Как требования к ограждению меняются в зависимости от типа привода лебедки?

Для ручных приводов обычно обязательным является ограждение вращающихся частей, чтобы исключить возможность травмирования рук и одежды оператора. В электрических и гидравлических приводах часть механизмов может быть встроена в закрытые блоки, что снижает необходимость дополнительного ограждения. При дистанционном управлении оператор физически удалён от лебедки, что также влияет на требования к защите. При этом все движущиеся элементы, доступные для обслуживающего персонала, должны иметь защиту вне зависимости от типа привода.
