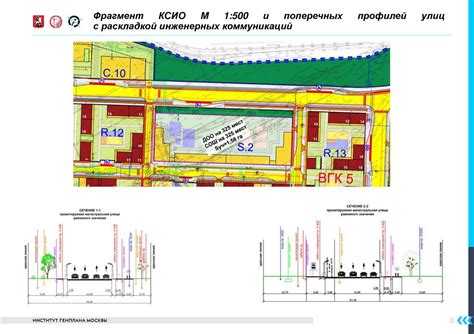

Комплексная схема инженерного обеспечения территории представляет собой систематизированный план, включающий проектирование и интеграцию всех необходимых инженерных коммуникаций – водоснабжения, электроснабжения, теплоснабжения, канализации и транспортной инфраструктуры. Эффективная разработка схемы требует точного анализа технических условий участка и нормативных требований.
На этапе проектирования важно учесть параметры нагрузки на сети, возможность их расширения и оптимальное расположение объектов для минимизации затрат и повышения надежности. Особое внимание уделяется выбору технологий и материалов, обеспечивающих долговечность и энергоэффективность инженерных систем.
Рекомендуется проведение комплексных обследований и моделирование взаимодействия инженерных систем с учетом климатических, геологических и экономических факторов территории. Такой подход позволяет выявить потенциальные риски и обеспечить устойчивое функционирование инфраструктуры в долгосрочной перспективе.
Нормативные требования и законодательная база для проектирования инженерных сетей
К ключевым нормативам относятся:
- СНиП 3.05.04-85 «Инженерное оборудование зданий» – регулирует проектирование систем водоснабжения, водоотведения, теплоснабжения, вентиляции и кондиционирования.
- СНиП 2.04.01-85 «Теплоснабжение» – устанавливает требования к проектированию и эксплуатации тепловых сетей, а также к условиям их подключения к существующим объектам.
- СНиП 2.04.03-85 «Водоотведение и водоснабжение» – описывает правила проектирования систем водоснабжения и водоотведения для жилых и про

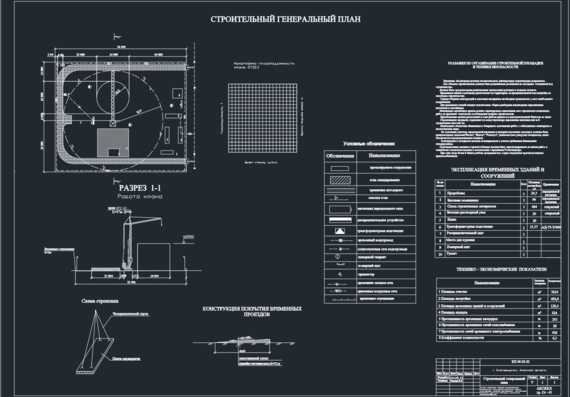

Методы анализа существующей инфраструктуры на территории проекта
Первичный этап анализа включает проведение детального технического обследования инженерных сетей с применением приборов неразрушающего контроля – видеодиагностика трубопроводов, тепловизионное сканирование кабельных линий, газоанализаторы для выявления утечек. Эти методы позволяют определить фактическое состояние коммуникаций, выявить дефекты и точки аварийности без вскрытия грунта.
Использование геоинформационных систем (ГИС) обеспечивает пространственный анализ существующих объектов, интегрируя данные топографической съемки, кадастра и проектной документации. ГИС-модели помогают выявить конфликтные зоны прокладки, оценить возможности реконструкции и расширения сетей, а также оптимизировать маршруты новых коммуникаций.
Аналитический этап требует сбора и систематизации нормативных паспортов, актов технического состояния, а также архивных планов и схем. Сопоставление проектной документации с фактическим положением объектов выявляет отклонения и устаревшие элементы, влияющие на надежность и безопасность инженерного обеспечения.
Методика нагрузочного тестирования позволяет оценить фактическую пропускную способность и резервные возможности сетей водоснабжения, электроснабжения и тепловых систем. В частности, замеры давления и расхода воды, а также параметры электрических нагрузок, выявляют зоны дефицита и избыточной нагрузки.
Важным инструментом является применение цифрового моделирования с использованием специализированных программ для гидравлического и электрического расчета. Это позволяет прогнозировать поведение систем при изменении условий эксплуатации, выявлять потенциальные узкие места и определять приоритеты технического переоснащения.
Комплексный анализ включает оценку степени износа материалов и оборудования, для чего применяются методы лабораторных испытаний проб грунта, коррозионного анализа металлических конструкций и оценки электромагнитной совместимости. Результаты позволяют прогнозировать сроки службы и планировать профилактические мероприятия.
Выбор инженерных систем с учётом специфики местности и назначения территории
Выбор инженерных систем основывается на характеристиках грунтов, рельефе и климате. На территориях с высокой влажностью и залеганием грунтовых вод необходима организация эффективного дренажа и использование коррозионностойких материалов для коммуникаций. В районах с морозными зимами предусмотрены утеплённые тепловые сети и системы антиобледенения.
Назначение территории определяет требования к типу и пропускной способности систем. Для жилых зон приоритет – стабильное водоснабжение и электроснабжение с резервированием и аварийной защитой. Промышленные объекты требуют интеграции технологических сетей, а также систем очистки и утилизации отходов с учётом специфики производства.
В сельскохозяйственных зонах важны системы капельного и поверхностного орошения с автоматическим регулированием подачи воды. Для рекреационных территорий рекомендуется применять экологичные инженерные решения, минимизирующие нагрузку на природные ресурсы.
Масштабируемость и возможность модернизации инженерных систем обеспечивают гибкость при изменении назначения или расширении территории. Рекомендуется использовать модульные конструкции и современные цифровые технологии для контроля и управления сетями.
Специфика местности Рекомендации по инженерным системам Высокий уровень грунтовых вод Расчет нагрузок и потребностей инженерных коммуникаций
Расчет водопотребления базируется на нормативных расходах, варьирующихся от 150 до 250 литров на человека в сутки для жилых зон и до 500 литров на производственные объекты с учетом технологических нужд. Для точного расчета необходимо учитывать характер потребления и сезонные колебания.
Электрические нагрузки определяются суммарной установленной мощностью потребителей с учетом коэффициентов одновременности, которые для жилых зданий составляют 0,6–0,8, а для коммерческих объектов – 0,7–0,9. Удельная мощность принимается в диапазоне 150–400 Вт на квадратный метр в зависимости от назначения зданий.
Тепловые нагрузки рассчитываются на основе коэффициентов теплопотерь здания, учитывающих тип ограждающих конструкций и климатические параметры. Расход тепла на отопление обычно колеблется от 50 до 150 Вт на квадратный метр с учетом утепления и регламентных температур наружного воздуха.
Канализационные нагрузки определяются как 80–90% от водопотребления с корректировкой по степени загрязнения сточных вод. Расчет необходим для выбора диаметра труб и проектирования очистных сооружений с учетом пиковых нагрузок.
Для всех видов коммуникаций применяется анализ максимальных нагрузок с учетом коэффициентов одновременности и резервирования мощностей, что обеспечивает устойчивость систем при эксплуатации и перспективы расширения.
Итоговые показатели закрепляются в технической документации, служащей основой для проектирования оборудования, трасс коммуникаций и систем управления.

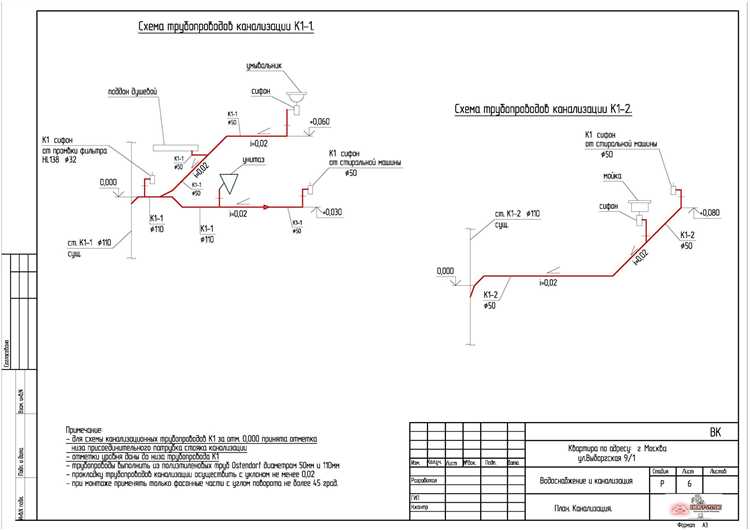

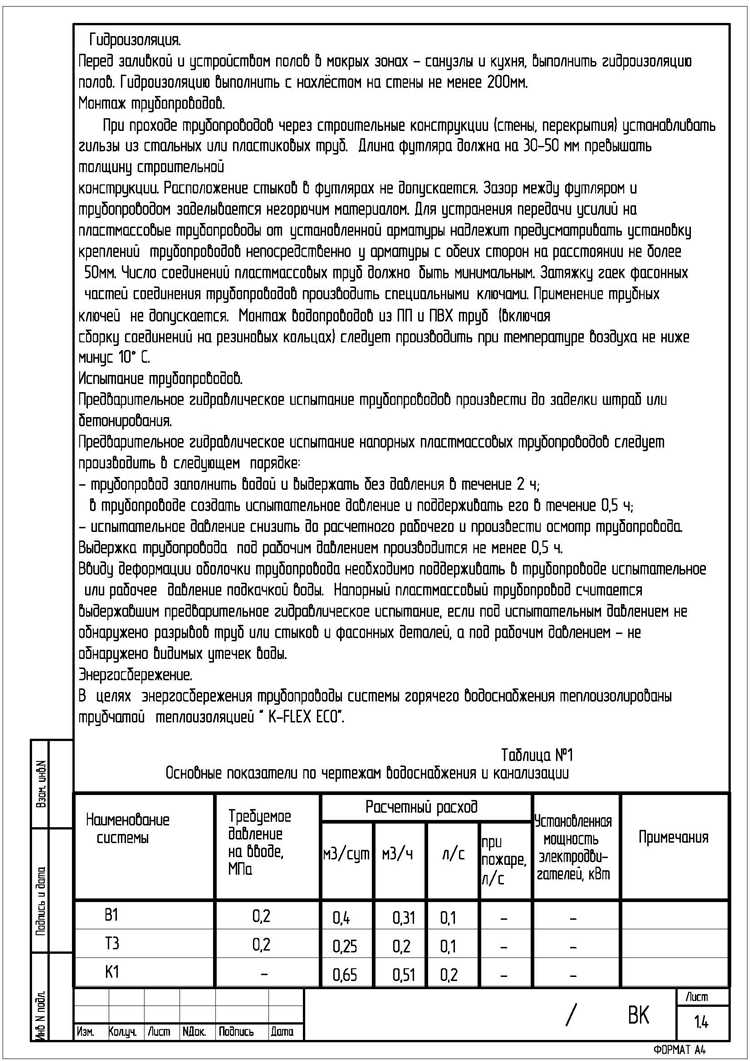

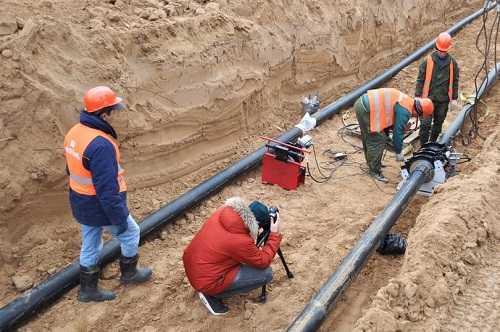

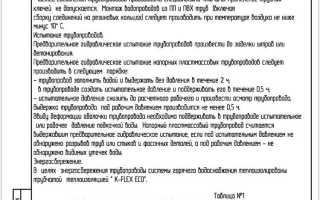

Особенности проектирования системы водоснабжения и канализации
Проектирование систем водоснабжения и канализации требует учёта множества технических параметров и условий, специфичных для конкретной территории и её назначения.
- Исходные данные и анализ источников водоснабжения. Необходимо оценить дебет и качество доступных водных источников: подземных и поверхностных. При проектировании учитывать сезонные колебания и возможные антропогенные воздействия.
- Расчёт суточного и пикового водопотребления. Используются нормативы, скорректированные по типу потребителей (жилые дома, промышленность, социальные объекты), а также учитываются перспективные нагрузки с учётом развития территории.
- Выбор схемы водоснабжения. Принятие решения между кольцевой, радиальной или комбинированной системой с учётом надёжности, удобства обслуживания и затрат на эксплуатацию.
- Оптимизация диаметров трубопроводов. Применяются гидравлические расчёты с учётом минимизации потерь напора и экономии материалов, избегая избыточных диаметров, вызывающих застой воды.
- Проектирование системы очистки и подачи воды. Обязательна установка систем фильтрации и обеззараживания в зависимости от качества исходной воды, соблюдение требований
Технические решения для электроснабжения и автоматизации территории
Проектирование электроснабжения основано на использовании комплектных трансформаторных подстанций с трансформаторами 400–1000 кВА, оборудованных системой автоматического управления нагрузкой. Для магистральных линий применяются силовые кабели с изоляцией из сшитого полиэтилена с сечением от 35 до 120 мм², рассчитанные на напряжение 10 кВ.
Резервирование источников питания выполняется по схеме N+1 с дизель-генераторами мощностью не менее 30% от максимальной нагрузки объекта, с системой автоматического запуска и контролем состояния топлива. Время переключения на резерв не превышает 5 секунд.
Для снижения реактивной мощности используются автоматические установки компенсации с диапазоном регулирования от 25% до 100% нагрузки, что обеспечивает снижение энергетических потерь и улучшение коэффициента мощности до 0,95–0,98.
Автоматизация реализуется на базе распределенных ПЛК с протоколом Modbus TCP/IP, интегрированных в централизованную SCADA-систему. Управление освещением, электропитанием, системами безопасности и вентиляции построено с использованием программируемых логических контроллеров с возможностью дистанционного мониторинга и программирования сценариев.
Внедряются датчики освещенности и движения, а также температурные и влажностные сенсоры для адаптивного регулирования инженерных систем, что позволяет снизить энергопотребление до 20%. Для контроля доступа используются RFID-считыватели с централизованной системой авторизации и архивом событий.
Обязательным элементом защиты являются устройства ограничителя перенапряжений и селективные автоматические выключатели с функцией дистанционного управления и диагностики, обеспечивающие минимизацию простоев и оперативное восстановление работы.
Кабельные трассы прокладываются в металлических лотках и гофрированных трубах с соблюдением требований пожарной безопасности и удобства технического обслуживания. Модульные шкафы автоматизации с возможностью расширения обеспечивают быстрый доступ к оборудованию без остановки работы систем.
Интеграция электроснабжения с системами энергоменеджмента позволяет проводить детальный анализ потребления в реальном времени, прогнозирование нагрузки и оптимизацию технического обслуживания, что повышает эффективность эксплуатации и снижает эксплуатационные затраты.

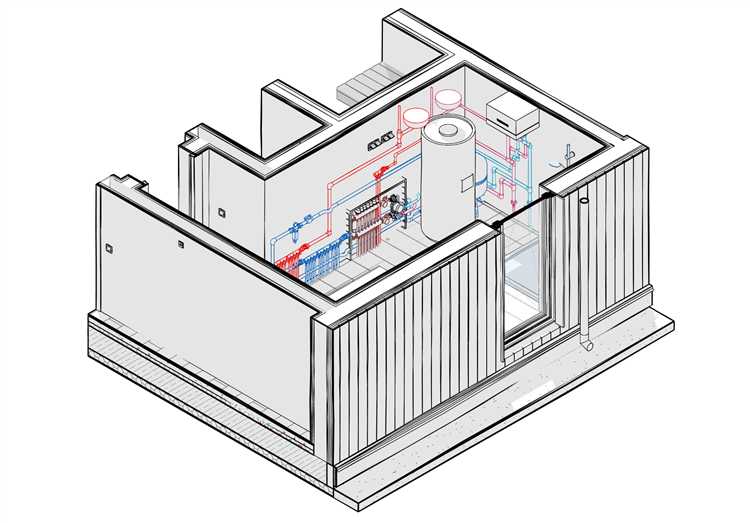

Интеграция систем теплоснабжения и вентиляции в комплексную схему
Для эффективного проектирования инженерного обеспечения территории необходимо учитывать взаимосвязь систем теплоснабжения и вентиляции. Совмещение этих систем снижает энергозатраты за счёт использования тепловых энергоресурсов повторно и оптимизации распределения тепловой нагрузки.
Рекомендуется применять централизованные источники теплоснабжения с тепловыми пунктами, оснащёнными системами рекуперации тепла из вентиляционных выбросов. Использование теплообменников с коэффициентом полезного действия не менее 70% обеспечивает возврат тепловой энергии в систему отопления.
При проектировании сети теплоснабжения учитываются параметры температуры подачи и обратки, которые согласуются с требованиями вентиляционных установок. Оптимальное значение температуры подачи составляет 70–90°C, обратки – 40–60°C, что обеспечивает эффективный теплообмен и предотвращает конденсацию в трубопроводах.
Вентиляционные системы должны предусматривать регулирование воздушного потока с учётом сезонных изменений, чтобы снизить нагрузку на отопление и избежать избыточного охлаждения или перегрева помещений. Рекомендуется внедрять автоматизированные системы управления, интегрированные с центральным тепловым пунктом, для динамического регулирования параметров.
Для обеспечения надёжности комплексной схемы предусматривается резервирование ключевых узлов теплоснабжения и вентиляции, а также мониторинг основных показателей: температуры, давления и расхода теплоносителя и воздуха. Интегрированная система управления позволяет выявлять и корректировать отклонения в режиме реального времени.
Использование современных материалов трубопроводов с низкими тепловыми потерями и вентиляционного оборудования с высоким коэффициентом энергоэффективности снижает эксплуатационные расходы и повышает общий КПД инженерной системы.
Особое внимание уделяется согласованию проектных решений с нормативами СНиП и ГОСТ по теплоснабжению и вентиляции, а также учёту климатических условий конкретной территории для оптимального выбора оборудования и параметров работы систем.
Подготовка проектной документации и согласование с контролирующими органами
Подготовка проектной документации начинается с детального анализа технических условий и нормативных требований, предъявляемых к инженерным системам территории. Необходим сбор исходных данных: топографической съемки, геологических изысканий, паспортов коммуникаций и технических условий от поставщиков ресурсов.
Проектная документация должна включать обоснование выбора инженерных решений, расчёты нагрузок, схемы расположения коммуникаций и спецификации оборудования. Особое внимание уделяется соответствию проектируемых систем требованиям СНиП, ГОСТ и отраслевых стандартов, а также экологическим нормам.
Для успешного согласования с контролирующими органами проект должен содержать документы по безопасности и охране труда, включая анализ рисков и мероприятия по их снижению. Обязательна разработка мероприятий по обеспечению пожарной безопасности и защите окружающей среды.
Процедура согласования предусматривает подачу комплекта проектной документации в уполномоченные органы: муниципальные инстанции, службы технического надзора, санитарно-эпидемиологические и экологические органы. Сроки рассмотрения и требования к оформлению зависят от специфики объекта и масштабов работ.
Рекомендуется включить в проект отдельный раздел по мониторингу и эксплуатации инженерных систем, что повышает шансы на одобрение и упрощает последующую эксплуатацию. В процессе согласования важно оперативно реагировать на замечания и корректировать проект с учётом требований контролёров.
После получения положительного заключения проектной документации оформляется разрешение на строительство, что является обязательным этапом перед началом монтажных работ. Нарушение регламентов согласования приводит к приостановке или штрафным санкциям, поэтому систематизация этапов подготовки документации и взаимодействия с контролирующими органами критична.
Вопрос-ответ:
Что включает в себя комплексная схема инженерного обеспечения территории?
Комплексная схема инженерного обеспечения территории представляет собой план, который объединяет все необходимые коммуникации и системы для функционирования объектов. В него входят водоснабжение, канализация, электроснабжение, теплоснабжение, газоснабжение, а также системы связи и транспортные сети. Цель такой схемы — обеспечить комфортные условия для жителей и предприятий, учитывая особенности местности и существующую инфраструктуру.
Какие этапы работы предусмотрены при разработке схемы инженерного обеспечения?
Процесс создания схемы начинается с анализа существующих условий и требований к территории. Затем проводятся инженерные изыскания, оценивается нагрузка на коммуникации и выбираются оптимальные решения по прокладке сетей. После этого составляется проект с детальными техническими характеристиками. Завершающим этапом является согласование проекта с надзорными органами и подготовка документации для строительства и эксплуатации.
Как учитывать природные и климатические особенности при проектировании инженерных систем?
Природные условия, такие как рельеф, тип почвы, уровень грунтовых вод, а также климатические факторы — температура, осадки, ветровая нагрузка — влияют на выбор материалов и конструкций инженерных сетей. Например, при высокой влажности или частых заморозках применяются устойчивые к коррозии трубы и утеплённые системы. Планирование учитывает эти особенности для предотвращения аварий и снижения затрат на обслуживание.
Какие риски могут возникнуть при неправильной разработке схемы инженерного обеспечения?
Неправильное проектирование может привести к перебоям с подачей воды, электроэнергии или тепла, затоплениям из-за неэффективной канализации, повышенным эксплуатационным расходам и авариям. Также может пострадать безопасность жителей и снизиться качество жизни. Поэтому важно тщательно анализировать все факторы и соблюдать нормативы при разработке схемы.
Какие современные технологии применяются для оптимизации инженерного обеспечения территории?
Для повышения точности и надежности сейчас активно используются автоматизированные системы мониторинга, геоинформационные системы (ГИС) для картирования сетей, а также материалы с улучшенными характеристиками, такие как полимерные трубы и энергоэффективное оборудование. Кроме того, применяют программные продукты для моделирования нагрузок и прогнозирования работы коммуникаций в различных условиях.
Что включает в себя разработка схемы инженерного обеспечения территории?
Разработка схемы инженерного обеспечения территории предполагает комплексное планирование размещения и взаимодействия различных инженерных сетей и систем. В процессе учитываются особенности рельефа, тип грунта, существующая инфраструктура, а также требования к водоснабжению, электроснабжению, канализации и теплоснабжению. Задача заключается в создании такой структуры, которая обеспечит надежную работу всех коммуникаций и позволит избежать конфликтов между ними при эксплуатации.
Какие факторы влияют на выбор методов прокладки инженерных коммуникаций при проектировании территории?
Выбор методов прокладки зависит от нескольких параметров: типа почвы, глубины залегания подземных вод, плотности застройки, наличия существующих коммуникаций, а также климатических условий региона. Например, в местах с высоким уровнем грунтовых вод предпочтительнее использовать герметичные трубы или прокладку на опорах, чтобы предотвратить коррозию и подтопления. Также учитываются технические нормы и требования безопасности, чтобы обеспечить долгосрочную эксплуатацию сетей без необходимости частого ремонта.
