Оценка степени защиты оболочки оборудования регламентируется международным стандартом IEC 60529 и его российским эквивалентом ГОСТ 14254-2015. Эти документы вводят систему классификации IP-кодов (Ingress Protection), которая определяет устойчивость оболочек к воздействию твердых тел и влаги. Каждый IP-код состоит из двух обязательных цифр и, при необходимости, дополнительных букв, обозначающих степень дополнительной защиты.
Ключевыми параметрами являются первая цифра IP-кода (от 0 до 6), указывающая на защиту от проникновения твердых предметов, и вторая цифра (от 0 до 9), определяющая уровень защиты от воды. Например, значение IP66 обозначает полную защиту от пыли и устойчивость к мощным водяным струям. Для оборудования, предназначенного для эксплуатации в агрессивной среде, может потребоваться соответствие дополнительным испытаниям, таким как воздействие пара, льда или химических веществ.
При проектировании электрооборудования в промышленности следует учитывать не только номинальные значения IP, но и реальные условия эксплуатации, включая температуру, влажность, наличие взрывоопасной среды. В этих случаях стандарт IEC 60529 может дополняться требованиями ГОСТ Р 51330.0 (эквивалент IEC 60079-0) для взрывозащищенного оборудования.
Проверка соответствия проводится в аккредитованных лабораториях с использованием испытательных методик, определённых в ГОСТах. Например, для определения IPX5 используется направленная струя воды из сопла с расходом 12,5 л/мин, а для IP6X – вакуумная камера с контролируемым уровнем разрежения. Выбор метода зависит от кода защиты и области применения устройства.
Какие документы регламентируют степень защиты оболочки
На территории стран ЕАЭС применяется межгосударственный стандарт ГОСТ 14254–2015, идентичный международному IEC 60529. Его применение обязательно при проектировании, производстве и вводе в эксплуатацию оборудования, подлежащего сертификации или декларированию соответствия.
Для взрывозащищённого электрооборудования дополнительно используется ГОСТ IEC 60079-0, который определяет конструктивные требования к оболочкам, включая испытания на прочность и герметичность в условиях эксплуатации во взрывоопасных средах.
В машиностроении и промышленной автоматике актуален ГОСТ Р МЭК 60204-1, где отдельно описаны требования к степеням защиты панелей и шкафов управления в производственной среде.
При сертификации оборудования рекомендуется руководствоваться Руководством по применению стандартов технического регулирования ЕАЭС, где указаны ссылки на актуальные редакции ГОСТов и рекомендации по проведению испытаний.

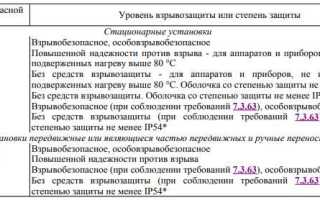

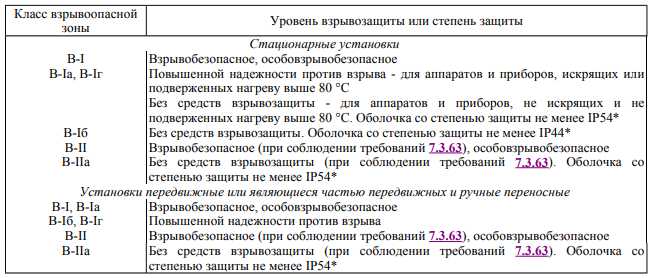

Кроме того, при проектировании электроустановок важно учитывать требования Правил устройства электроустановок (ПУЭ), где описаны условия выбора оборудования с необходимой степенью защиты в зависимости от окружающей среды, категории помещений и типа монтажа.
Как расшифровываются коды IP и что они обозначают
Код IP (Ingress Protection) представляет собой обозначение степени защиты оболочки оборудования от проникновения твердых предметов и влаги. Он состоит из двух обязательных цифр, каждая из которых имеет строго определённое значение.

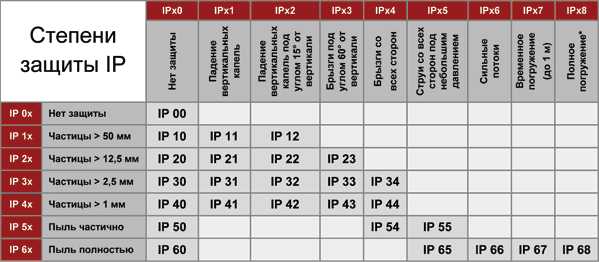

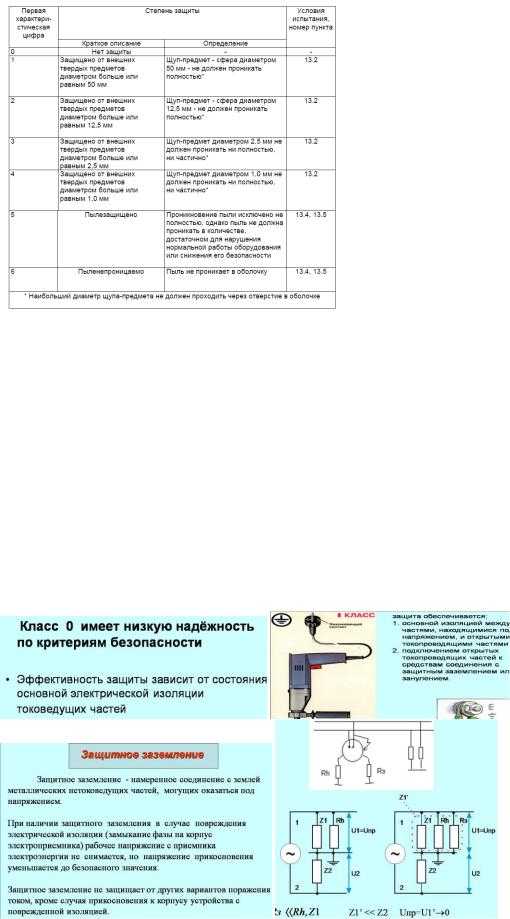

Первая цифра указывает на защиту от твёрдых тел. Значения варьируются от 0 до 6. Цифра 0 означает отсутствие защиты, 1 – защита от тел размером от 50 мм (например, случайное касание рукой), 2 – от тел от 12,5 мм (например, палец), 3 – от объектов от 2,5 мм (инструмент или провод), 4 – от частиц от 1 мм (мелкие детали), 5 – частичная защита от пыли, 6 – полная пыленепроницаемость.
Вторая цифра обозначает уровень защиты от воды. Диапазон – от 0 до 9. Цифра 1 – защита от вертикальных капель, 2 – от капель при наклоне до 15°, 3 – от брызг под углом до 60°, 4 – от брызг с любого направления, 5 – от водяных струй, 6 – от сильных струй, 7 – от временного погружения (до 1 метра на 30 минут), 8 – от длительного погружения (глубже 1 метра), 9 – от воздействия горячей воды под давлением.
Если одна из цифр неизвестна или не определена, она заменяется на символ «X». Например, IPX5 обозначает, что оборудование имеет защиту от водяных струй, но уровень пылезащиты не указан. Аналогично, IP6X указывает на полную пыленепроницаемость без данных о влагозащите.
Коды IP определяются в соответствии с международным стандартом IEC 60529 и могут дополняться дополнительными буквами (A, B, C, D), указывающими на конкретную степень защиты от доступа к опасным частям. Однако в большинстве бытовых и промышленных случаев используются только две основные цифры.
Для оборудования, предназначенного для наружной установки или эксплуатации в агрессивной среде, рекомендуется выбирать устройства с классом не ниже IP65. Для внутреннего применения в сухих помещениях достаточно уровня IP20 или IP30, в зависимости от требований к безопасности и условиям эксплуатации.
Какие испытания проводятся для определения степени защиты
Степень защиты оболочки оборудования по стандарту IEC 60529 (ГОСТ 14254) устанавливается на основе серии испытаний, направленных на проверку устойчивости к проникновению твердых тел и воды. Каждый уровень IP-кода соответствует определённым методам и условиям испытаний.
- Испытания на проникновение твёрдых тел (первая цифра IP):
- Применяются калиброванные щупы диаметром от 1 мм до 50 мм в зависимости от уровня.
- Щупы вводятся с усилием, предусмотренным стандартом, через предполагаемые отверстия в оболочке.
- Для уровней IP5X и IP6X проводится испытание с пылевой камерой. Оболочка помещается в замкнутое пространство, наполненное тальком с частицами не более 75 мкм при разрежении 2 кПа. Время испытания – до 8 часов.
- Испытания на защиту от влаги (вторая цифра IP):
- IPX1–X2: испытание каплями воды с высоты 200 мм при температуре 15–35 °C. Устройство располагается под углом до 15°.
- IPX3–X4: распыление воды с помощью осциллирующей трубы или форсунки. Продолжительность – 5 минут.
- IPX5: водяные струи из сопла Ø6,3 мм под давлением 30 кПа с расстояния 3 метра.
- IPX6: более мощные струи из сопла Ø12,5 мм под давлением 100 кПа.

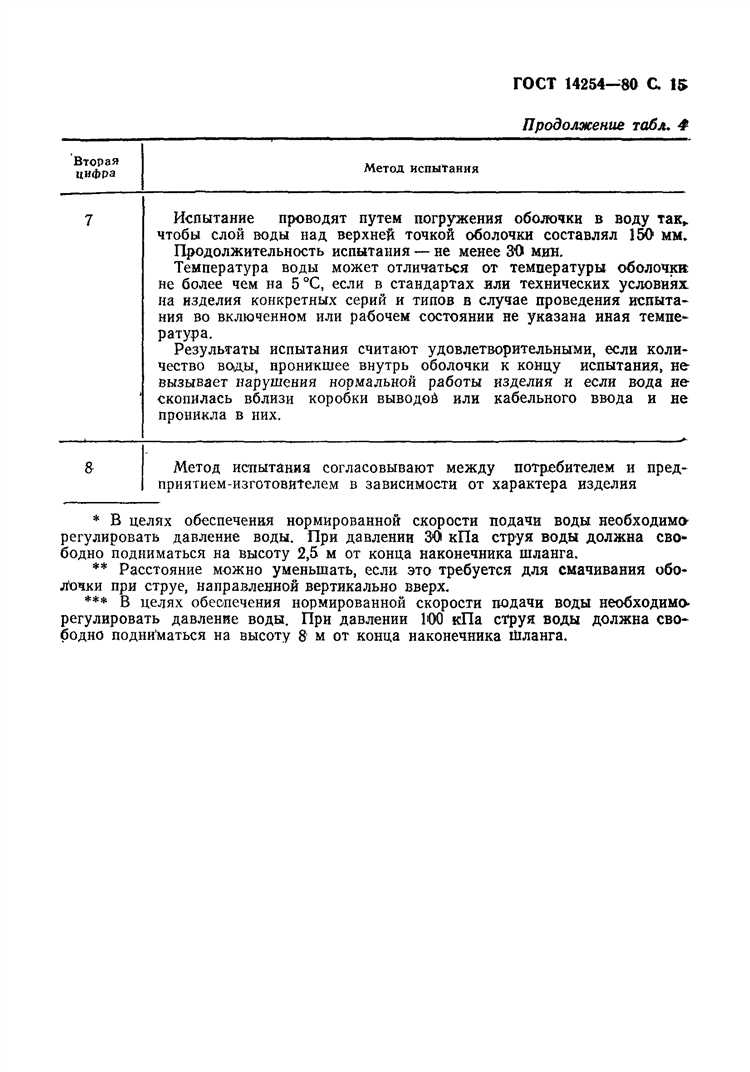

- IPX7: погружение в воду на глубину до 1 метра на 30 минут. Оценивается отсутствие проникновения воды в функциональные части.
- IPX8: длительное погружение на глубину, установленную изготовителем. Применяются условия, превышающие параметры IPX7.
Каждое испытание проводится на полностью собранном изделии, в том числе в рабочем положении. После воздействия проверяется функциональность оборудования и наличие влаги или пыли внутри.
Для достоверности результатов испытания должны проводиться в условиях, строго соответствующих методикам стандартов. Дополнительные испытания могут быть предусмотрены отраслевыми нормами – например, в Взрывозащищённом исполнении (Ex) применяются испытания по ГОСТ IEC 60079-0.
Чем подтверждается соответствие оборудования классу IP
Соответствие оборудования определённому классу IP подтверждается результатами испытаний по стандарту IEC 60529 или его национальным эквивалентам (например, ГОСТ 14254 в России). Такие испытания проводятся в аккредитованных лабораториях, обладающих необходимыми средствами контроля и методиками проведения проверок герметичности и устойчивости к воздействию внешних факторов.
Для получения официального подтверждения производитель обязан предоставить образцы изделий, техническую документацию и чертежи, а также описание условий эксплуатации. Лаборатория проводит оценку конструкции и последовательное тестирование в условиях, соответствующих указанной степени защиты. Например, для класса IP65 проводится подача водяной струи под давлением под различными углами, а для IP6X – аспирационные испытания с мелкодисперсной пылью.
Результаты оформляются в виде протокола испытаний, в котором фиксируются условия тестирования, использованное оборудование, продолжительность, полученные значения и отклонения. При положительном результате выдается сертификат соответствия, удостоверяющий, что оборудование прошло все этапы проверки и может маркироваться соответствующим IP-кодом.
В странах с обязательной сертификацией необходимо также наличие декларации соответствия требованиям технического регламента (например, ТР ТС 004/2011), что подтверждает легальность ввоза и эксплуатации продукции на территории Таможенного союза. В этом документе указывается ссылка на проведённые испытания, номер протокола и дата его выдачи.
Важно учитывать, что IP-класс распространяется исключительно на оболочку устройства, а не на его функциональные характеристики. При любых конструктивных изменениях, влияющих на герметичность (например, замена уплотнителей или форма вентиляционных отверстий), требуется повторная проверка и подтверждение актуальности IP-маркировки.
Как учитывать степень защиты при проектировании систем
Определение класса защиты оболочки оборудования основывается на условиях эксплуатации и требованиях безопасности. При проектировании системы необходимо сопоставить степень защиты (IP) с воздействием окружающей среды: пыле- и влагозащитой, температурным режимом и химическим воздействием.
Для открытых и наружных установок минимальный класс защиты должен быть не ниже IP54, обеспечивая защиту от пыли и брызг воды. В помещениях с повышенной влажностью и возможностью прямого контакта с водой используют не ниже IP65, что гарантирует герметичность корпуса и предотвращает попадание струй воды.
В зонах с высокой концентрацией пыли или агрессивных веществ рекомендуется выбирать корпуса с классом не ниже IP66, обеспечивающим защиту от пыли и мощных водяных струй. Для промышленных объектов с риском погружения оборудования в воду требуется класс IP67 или выше.
При выборе степени защиты необходимо учитывать не только внешние факторы, но и внутреннее теплообразование оборудования. Высокий класс IP может ограничивать теплоотвод, поэтому важно предусмотреть вентиляцию или использовать специализированные охлаждающие элементы, совместимые с необходимым классом защиты.
Расположение оборудования должно учитывать возможность механических воздействий и вибраций. Для таких условий подбирается корпус с дополнительной ударопрочностью и степенью защиты, устойчивой к проникновению мелких частиц и влаги под давлением.
Для комплексных систем с несколькими элементами важно согласовать классы защиты каждого компонента, чтобы обеспечить общую надежность и безопасность. При проектировании систем в особых условиях следует проводить лабораторные испытания и полевые тесты, подтверждающие соответствие выбранного класса IP реальным условиям эксплуатации.
Документальное подтверждение соответствия степени защиты является обязательным элементом проектной документации. Сертификаты и протоколы испытаний должны учитываться при приемке оборудования и при последующем техническом обслуживании.
Какие классы защиты оболочки обязательны в разных средах
В промышленных условиях с повышенной запылённостью и влажностью минимально допустимый класс защиты оболочки – IP54. Он обеспечивает защиту от пыли в количестве, затрудняющем работу оборудования, и от брызг воды с любого направления.
Для наружных установок с возможным воздействием прямого дождя и атмосферных осадков обязательно использование оболочек не ниже класса IP65. Такой класс гарантирует полную пыленепроницаемость и защиту от струй воды под давлением.
В помещениях с высокой влажностью и риском попадания капель воды сверху, например, в пищевой или химической промышленности, рекомендован класс не ниже IP66. Он защищает от мощных струй воды и временного затопления.
В зонах с опасностью проникновения мелких твердых частиц и пыли, например, на строительных площадках, допустим класс IP55, который обеспечивает защиту от ограниченного количества пыли и струй воды.
Для помещений с возможным кратковременным погружением в воду (например, в морской промышленности) требуется класс оболочки IP68, который гарантирует полную герметичность и защиту при постоянном погружении на определённую глубину и время.
В особо агрессивных средах с химическими парами и взрывоопасной атмосферой выбирают оболочки с классом защиты не ниже IP67, часто дополняя требования специальными нормативами и сертификатами (например, ATEX).
Таким образом, выбор класса IP строго зависит от характеристик окружающей среды, учитывая степень воздействия пыли, воды и других факторов. Несоблюдение данных требований приводит к быстрому выходу оборудования из строя и нарушению безопасности.
Как правильно маркировать оборудование по степени защиты
Маркировка оборудования по степени защиты выполняется в соответствии с международным стандартом IEC 60529, который регламентирует код IP (Ingress Protection). Класс защиты состоит из двух цифр, каждая из которых несёт конкретную информацию:
Первая цифра обозначает уровень защиты от твёрдых частиц и пыли, принимая значения от 0 (без защиты) до 6 (полная пыленепроницаемость). Вторая цифра показывает степень защиты от влаги и жидкости, варьируясь от 0 (без защиты) до 9K (защита от высокотемпературной струи воды под высоким давлением).
Для правильной маркировки необходимо указать код IP полностью, например, IP54 или IP67. Если вторая цифра отсутствует, её заменяют буквой X, обозначающей отсутствие тестирования по этому параметру (например, IP5X).
Дополнительно допускается применение буквенных обозначений после цифр для уточнения особенностей защиты, таких как:
| Обозначение | Значение |
|---|---|
| H | Высокое напряжение |
| M | Защита в движении |
| S | Защита при остановленном оборудовании |
При маркировке важно обеспечить устойчивое нанесение кода на корпус или табличку с оборудованием, обеспечивая долговечность и читаемость при эксплуатации в соответствующих условиях. Используются гравировка, тиснение или стойкие краски.
Следует обязательно сопровождать маркировку технической документацией, где приведены результаты испытаний и соответствие указанному классу защиты, что подтверждает достоверность маркировки в рамках действующих нормативов.
Вопрос-ответ:
Какие стандарты регламентируют требования к степени защиты оболочки оборудования?
Основным стандартом, регулирующим оценку степени защиты оболочки, является международный стандарт IEC 60529. Он определяет систему кодов IP (Ingress Protection), которые классифицируют защиту от проникновения твердых частиц и воды. В России также применяются ГОСТы, адаптирующие международные нормы к национальным условиям. При выборе оборудования важно ориентироваться на эти нормативы, чтобы обеспечить надёжность и безопасность в конкретных условиях эксплуатации.
Как правильно читать код IP и что означают его цифры?
Код IP состоит из двух цифр: первая обозначает уровень защиты от пыли и твёрдых предметов, вторая — от влаги. Например, IP54 означает защиту от пыли в количестве, не мешающем работе, и защиту от брызг воды с любого направления. Значения варьируются от 0 до 6 для первой цифры и от 0 до 9 для второй, где 0 — отсутствие защиты, а максимальные значения — самый высокий уровень защиты. Этот код помогает быстро определить, насколько корпус оборудования устойчив к внешним воздействиям.
Какие испытания проводят для подтверждения заявленной степени защиты?
Испытания включают проверку на проникновение пыли и воды согласно установленным процедурам. Для защиты от пыли оборудование помещают в камеру с пылью определённого размера и концентрации на определённое время, после чего проверяют работоспособность. Для защиты от воды проводят тесты с распылением, погружением или направленным потоком воды под давлением. Результаты фиксируются, и при соответствии требованиям изделие получает соответствующий сертификат.
В каких условиях нужно выбирать оборудование с высоким уровнем защиты оболочки?
Высокий уровень защиты необходим для использования в агрессивных или загрязнённых средах, таких как производства с пылью, влажные помещения, открытые пространства с осадками и пылевыми бурями. Также это важно для оборудования, эксплуатируемого в условиях частых очисток водой под давлением. Правильный выбор уровня защиты помогает избежать выхода из строя и продлить срок службы техники.
Можно ли самостоятельно проверить степень защиты оболочки оборудования?
Самостоятельная проверка возможна лишь в упрощённом виде, например, визуальным осмотром на наличие герметичных уплотнителей и зазоров, а также проверкой маркировки. Для точной оценки требуется лабораторное тестирование с использованием специального оборудования и методик. Без профессиональных испытаний точное подтверждение заявленной степени защиты невозможно.
