Типовая проектная документация (ТПД) представляет собой утверждённые в установленном порядке проектные решения, предназначенные для многократного применения при строительстве объектов с аналогичными параметрами. Использование ТПД регулируется Постановлением Правительства РФ № 87 от 16 февраля 2008 года, а также Методическими рекомендациями Минстроя России.
Основной целью внедрения типовых решений является сокращение сроков проектирования, снижение затрат на разработку и обеспечение единых стандартов качества в строительной отрасли. ТПД может применяться полностью или частично, при условии соответствия проектируемого объекта исходным условиям типового проекта: климатическим, геологическим, техническим параметрам и нормативной базе.
В состав ТПД включаются обязательные разделы: пояснительная записка, архитектурные и конструктивные решения, инженерные системы, сведения об объёмах строительных работ, сметная документация и результаты инженерных изысканий. Каждый раздел должен быть адаптирован под конкретную площадку, в том числе с учётом топографических, геологических и инженерно-геодезических особенностей территории строительства.
Применение ТПД возможно только после внесения записи в реестр Минстроя России, где указывается номер типовой документации, сведения о правообладателе и перечень допустимых вариантов применения. Проектировщик обязан обосновать выбор ТПД в составе документации и предоставить при необходимости экспертизу соответствия новым условиям строительства.
Состав и структура типовой проектной документации по ГОСТ
Типовая проектная документация в строительстве формируется в строгом соответствии с требованиями ГОСТ Р 21.1101–2020, который регламентирует состав, оформление и структурное наполнение разделов. Документация подразделяется на тома, каждый из которых отвечает за конкретный аспект проектируемого объекта.
Обязательными разделами являются: пояснительная записка, архитектурные решения (АР), конструктивные и объемно-планировочные решения (КР), инженерные сети (включая отопление, вентиляцию, водоснабжение и электроснабжение), технологическая часть (ТХ), мероприятия по охране окружающей среды (ООС), проект организации строительства (ПОС) и проект организации работ по сносу или демонтажу (при необходимости).
Каждый раздел оформляется в отдельном томе и имеет собственную структуру. Например, раздел КР должен содержать расчётные схемы, спецификации материалов, схемы армирования и детализированные чертежи узлов. Раздел АР включает планы этажей, фасады, разрезы, экспликации помещений, а также ведомости отделки.
Разделы, связанные с инженерными системами, включают расчетные параметры, схемы разводки коммуникаций, спецификации оборудования и пояснения по прокладке трасс. Особое внимание уделяется требованиям по энергосбережению и соблюдению норм Пожарной безопасности, которые должны быть отражены в соответствующих технических разделах.
Проект организации строительства (ПОС) формируется на основе данных о последовательности выполнения работ, потребности в ресурсах, логистике поставок и графиках строительства. ГОСТ требует включения технологических карт, схем размещения временных объектов, а также расчётов по обеспечению безопасности на строительной площадке.
Все разделы должны быть согласованы по содержанию и оформлены в единой системе обозначений и масштаба. Согласно ГОСТ, обязательным является наличие титульных листов, содержаний и ведомостей чертежей. Документы подшиваются в установленной последовательности, а каждая страница маркируется в соответствии с классификатором документации.
Соблюдение структуры и состава, предписанных ГОСТ, необходимо для последующего прохождения экспертизы, получения разрешения на строительство и обеспечения нормативной совместимости всех проектных решений.
Назначение и функции разделов проектной документации
Раздел «Архитектурные решения» содержит чертежи фасадов, поэтажные планы, планы кровли и разрезы, определяющие внешний облик, объемно-планировочную структуру и функциональное зонирование здания. Он служит основой для получения разрешения на строительство и позволяет оценить соответствие градостроительным регламентам.
«Конструктивные и объемно-планировочные решения» описывают несущие элементы, включая схемы фундаментов, перекрытий и каркасов. Раздел обеспечивает расчёты прочности, устойчивости и надёжности конструкций, включая нагрузки, материалы и узлы сопряжений. Его цель – предотвратить аварийные ситуации и обеспечить долговечность объекта.
Раздел «Инженерное оборудование» делится на подсекции по системам: водоснабжение, канализация, отопление, вентиляция, электроснабжение, слаботочные сети и автоматизация. Каждая подсекция описывает трассировку коммуникаций, спецификации оборудования, схемы подключения, параметры расчётов и энергопотребление. Этот раздел необходим для обеспечения безопасной, эффективной и согласованной работы всех инженерных систем.
«Проект организации строительства» определяет методы и очередность выполнения работ, потребность в ресурсах, график строительства и транспортную логистику. Он необходим для планирования сроков, координации подрядчиков и оптимального использования техники и рабочей силы.
Раздел «Мероприятия по обеспечению пожарной безопасности» определяет противопожарные разрывы, пути эвакуации, системы сигнализации и пожаротушения. Он предназначен для минимизации риска возгорания и обеспечения безопасной эвакуации.
«Смета на строительство» представляет собой расчёт затрат с детализацией по видам работ, материалам и оборудованию. Этот раздел используется для обоснования инвестиций, расчёта стоимости контракта и контроля за расходами.
Назначение каждого раздела заключается не только в предоставлении информации, но и в создании условий для синхронной работы всех участников строительства – от проектировщика до надзорных органов и эксплуатирующих организаций.

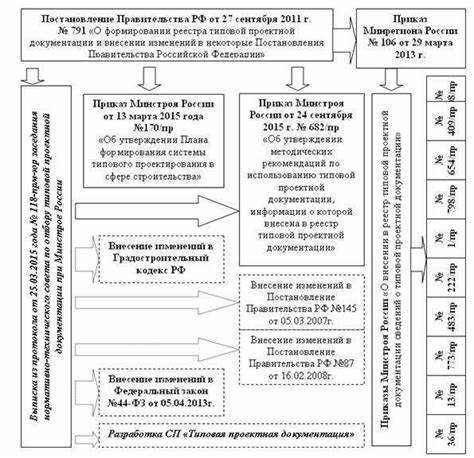

Кто разрабатывает и утверждает типовую проектную документацию
Разработка типовой проектной документации осуществляется специализированными организациями, обладающими соответствующим опытом, лицензиями и аккредитацией. Это могут быть государственные научно-исследовательские институты, проектные бюро при федеральных органах исполнительной власти или аккредитованные частные проектные организации, включённые в реестр СРО.
Основное требование к разработчику – наличие действующего допуска к работам, влияющим на безопасность объектов капитального строительства, а также компетенции в области нормирования, проектирования и ценообразования. Разработка выполняется с учётом требований Градостроительного кодекса РФ, ГОСТ Р 21.1101–2020, СП и актуальных федеральных норм и правил.
Утверждение типовой проектной документации возложено на федеральные органы исполнительной власти в зависимости от ведомственной принадлежности объекта. Например, типовые проекты для нужд Минобороны утверждаются соответствующим приказом министерства, а объекты социальной инфраструктуры – Министерством строительства и жилищно-коммунального хозяйства РФ. Перед утверждением проект проходит экспертизу на соответствие требованиям технических регламентов и охраны труда.
Документация утверждается в виде нормативного правового акта или распоряжения и включается в Федеральный реестр типовой проектной документации, доступный через сайт Минстроя РФ. Только зарегистрированные типовые проекты имеют юридическую силу и могут использоваться без повторной экспертизы при соблюдении условий применения.
При разработке типовых решений для повторного применения рекомендуется участвовать в открытых конкурсах, проводимых государственными заказчиками. Это обеспечивает включение проекта в государственный реестр и возможность его коммерческого использования на льготных условиях.
Особенности применения типовой документации при капитальном строительстве
Типовая проектная документация в капитальном строительстве применяется для реализации объектов, имеющих повторяющиеся технические и функциональные решения. Это позволяет сократить сроки подготовки документации, снизить затраты и обеспечить единообразие технических решений.
Наиболее эффективно использование типовой документации в следующих случаях:
- при строительстве объектов массового назначения (школы, поликлиники, многоквартирные дома);
- на территориях с одинаковыми инженерно-геологическими условиями;
- в рамках программ государственного финансирования, когда требуется унификация решений;
- при реконструкции с частичным применением готовых проектных узлов и решений.
При использовании типовой документации необходимо учитывать региональные особенности. В соответствии с Градостроительным кодексом РФ, допускается корректировка типовых решений на стадии адаптации под конкретные условия, включая:
- сейсмическую активность района;
- климатические параметры (температурные зоны, снеговая и ветровая нагрузка);
- локальные строительные нормы и ограничения;
- особенности подключения к инженерным сетям.
Адаптация типовой документации осуществляется специализированными проектными организациями, имеющими право вносить изменения без утраты статуса «типовой». Такие изменения должны быть согласованы с автором проекта или разработчиком исходной документации.
Важно учитывать, что применение типовых решений не освобождает от необходимости проведения инженерных изысканий и экспертизы проектной документации. Обязательна проверка соответствия адаптированных решений требованиям безопасности, энергоэффективности и санитарно-гигиенических норм.
Практика показывает, что применение типовой документации на стадии капитального строительства сокращает сроки подготовки проектной документации до 40%, снижает издержки проектирования на 25–30% и упрощает прохождение экспертизы за счет использования уже проверенных технических решений.
Порядок внесения изменений в типовую проектную документацию
Внесение изменений в типовую проектную документацию регулируется нормативными актами, включая СП 31-110-2003 и ГОСТ 21.1101-2013. Изменения допускаются только при выявлении ошибок, несоответствий или необходимости адаптации проекта к конкретным условиям строительства.
Процедура включает несколько этапов:
| Этап | Описание |
|---|---|
| Инициирование изменений | Заказчик или проектировщик формируют обоснование необходимости корректировки, включая техническое задание и детальный анализ причин. |
| Разработка изменений | Проектная организация выполняет корректировки в документации с учетом требований нормативов и специфики объекта. Вносятся уточнения в чертежи, спецификации и текстовые разделы. |
| Согласование изменений | Корректировки проходят согласование с заказчиком, контролирующими органами и, при необходимости, с эксплуатирующими организациями. |
| Утверждение изменений | Документация с внесенными изменениями утверждается уполномоченным лицом или органом, что фиксируется в протоколе или дополнительном соглашении. |
| Внесение изменений в оригиналы | Все корректировки оформляются в электронном или бумажном виде с регистрацией новых редакций и проставлением отметок о внесенных правках. |
Важно соблюдать требования к оформлению изменений: использовать отдельные листы исправлений (в необходимых случаях), обеспечивать нумерацию редакций и дату внесения правок.
Изменения, затрагивающие технические решения, подлежат дополнительному инженерному анализу и могут требовать перерасчета сметной стоимости и согласования с контролирующими ведомствами.
Рекомендуется фиксировать все изменения в журнале изменений с указанием причины, исполнителя и даты внесения для обеспечения прозрачности и контролируемости проекта.
Срок действия и актуализация типовых проектных решений
Срок действия типовых проектных решений определяется нормативными требованиями и техническими условиями, указанными в проектной документации или сопроводительных документах. Обычно срок актуальности не превышает 5 лет с момента утверждения.
По истечении этого периода требуется проведение актуализации, которая включает проверку соответствия проекта современным нормативам, стандартам и техническим регламентам.
- Актуализация обязательна при изменении:
- технических регламентов и стандартов;
- строительных норм и правил (СНиП, СП);
- требований по безопасности и экологическим нормам;
- исходных данных и условий эксплуатации объектов;
- технологических решений, связанных с применяемыми материалами и оборудованием.
- Процедура актуализации предусматривает:
- анализ действующей проектной документации на предмет соответствия современным требованиям;
- внесение необходимых корректировок в разделы проекта;
- проведение экспертизы обновленного проекта;
- утверждение актуализированной документации в установленном порядке.
Если изменения незначительны и не влияют на безопасность или функциональность объекта, возможна техническая корректировка без полной актуализации с подтверждением в соответствующих органах.
При реализации проектов на основе устаревших типовых решений без актуализации увеличивается риск несоответствия требованиям законодательства, что может привести к отказу в согласовании или строительному надзору.
Рекомендуется вести системный мониторинг нормативных изменений и своевременно инициировать процедуры актуализации, что обеспечит стабильность и законность строительства с использованием типовой документации.
Требования к хранению и передаче проектной документации на стройплощадку
Проектная документация должна храниться в условиях, исключающих повреждения, деформацию и загрязнение. Для бумажных носителей рекомендуется использовать влагостойкие и пылезащитные обложки, а цифровые версии – защищённые серверы с резервным копированием и контролем доступа.
Передача документации на стройплощадку осуществляется строго в полном комплекте, согласно утвержденному перечню разделов и томов. Допускается передача как в бумажном, так и в электронном виде, при этом электронные копии должны быть защищены от несанкционированного изменения и соответствовать утвержденным форматам (PDF, DWG, IFC).
Ответственным за прием документации на стройплощадке назначается инженер технического надзора или представитель подрядчика. При передаче оформляется акт приёма-передачи, в котором фиксируется состав документов, состояние носителей и соответствие утвержденным версиям.
Документация должна храниться на стройплощадке в специально отведенном помещении, защищённом от атмосферных воздействий и с ограниченным доступом. В случае применения электронных версий предусматривается организация защищённой локальной сети с системой контроля версий и резервным копированием.
Обновления и изменения проектной документации доводятся до строителей оперативно. Все корректировки сопровождаются официальными уведомлениями и новыми актами приёма-передачи, обеспечивая актуальность и исключая использование устаревших данных.
Вопрос-ответ:
Что понимается под типовой проектной документацией в строительстве и в чем ее отличие от индивидуальных проектов?
Типовая проектная документация — это комплект документов, разработанных для многократного использования при строительстве зданий или сооружений с одинаковыми или схожими параметрами. В отличие от индивидуальных проектов, она создается на основе стандартных решений и проверенных технологий, что позволяет сократить сроки проектирования и снизить затраты на разработку. Типовые проекты часто проходят экспертизу один раз и могут применяться в разных регионах без повторного согласования, если не требуется адаптация под местные условия.
Какие разделы обычно включает типовая проектная документация и какую информацию в них можно найти?
Типовая проектная документация состоит из нескольких основных разделов: пояснительной записки, архитектурно-строительных решений, конструктивных элементов, инженерных систем (отопление, вентиляция, электроснабжение и т.д.), а также технических условий и сметной части. В пояснительной записке описываются назначение объекта и основные характеристики. Архитектурно-строительный раздел содержит планы, фасады и разрезы. Конструктивные разделы описывают материалы и методы возведения, а инженерные — схемы коммуникаций. Смета отражает ориентировочную стоимость строительства по типовым расценкам.
В каких случаях допускается внесение изменений в типовую проектную документацию и кто несет ответственность за их корректность?
Изменения в типовую проектную документацию разрешаются при необходимости адаптации под конкретные условия участка строительства, изменения в нормативных требованиях, технологических особенностях или пожеланиях заказчика. Внесение корректировок должно выполняться квалифицированными специалистами с сохранением основных параметров безопасности и функциональности объекта. Ответственность за правильность изменений несет организация или инженер, который выполняет доработку проекта. При значительных изменениях может потребоваться повторная экспертиза.
Какие преимущества предоставляет использование типовой проектной документации для застройщиков и подрядчиков?
Применение типовой проектной документации позволяет значительно сократить сроки проектирования, так как основные решения уже разработаны и проверены. Это снижает расходы на подготовку проекта, облегчает процесс согласования и уменьшает риски ошибок. Для подрядчиков наличие типового проекта упрощает планирование работ и закупку материалов. Кроме того, использование проверенных типовых решений повышает надежность и качество построек, минимизируя вероятность конструктивных дефектов.
Каким нормативным актам должна соответствовать типовая проектная документация в строительстве?
Типовая проектная документация должна соответствовать требованиям государственных строительных норм и правил (СНиП), федеральным законам и техническим регламентам, действующим на территории страны. Также обязательным условием является соблюдение норм пожарной безопасности, санитарных требований и экологических стандартов. Документы должны проходить государственную экспертизу или иные формы проверки в зависимости от категории объекта. Соблюдение нормативов гарантирует безопасность и эксплуатационную пригодность сооружения.
Что представляет собой типовая проектная документация и зачем она нужна в строительстве?
Типовая проектная документация — это набор стандартных проектных решений, разработанных для определенных видов объектов или технических систем. Она включает готовые чертежи, расчеты, технические описания и другие материалы, которые применяются на различных строительных объектах с похожими параметрами. Такая документация позволяет значительно сократить время разработки индивидуального проекта, обеспечивая единообразие и качество проектных решений. Использование типовой документации помогает организовать работу на стройплощадке, снизить затраты и упростить согласование с контролирующими органами.
Какие правила действуют при внесении изменений в типовую проектную документацию в процессе строительства?
Изменения в типовую проектную документацию допускаются только при наличии официального согласования с разработчиком или уполномоченной организацией. Перед внесением корректировок необходимо провести технический анализ, чтобы убедиться, что они не повлияют негативно на безопасность и функциональность объекта. Все изменения фиксируются в специальных разделах или приложениях к проекту, а также согласовываются с надзорными органами. Несоблюдение этих правил может привести к задержкам строительства и юридическим проблемам.
