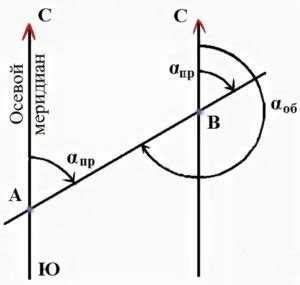

Дирекционный угол – это числовое значение, определяющее направление стороны участка относительно севера по часовой стрелке. В кадастровой выписке он указывается в градусах с точностью до сотых и используется для описания границ земельного участка. Например, угол 90,00° указывает на строго восточное направление, 180,00° – юг, 270,00° – запад.
От дирекционных углов напрямую зависит точность пространственного положения участка в государственной системе координат. В выписке ЕГРН эти значения соответствуют каждому отрезку между поворотными точками контура. Их можно использовать для вычисления ориентиров, определения взаимного расположения границ и выявления ошибок в межевании.
При проверке выписки важно обращать внимание на соответствие дирекционных углов фактическому расположению границ на местности. Несовпадения более чем на 1° могут свидетельствовать о нарушении методики измерений или ошибках при формировании границ в ГКН. Рекомендуется сверять эти значения с данными геодезической съёмки и технического плана.
Если вы планируете оспаривать границы участка, доказывать самозахват или инициировать перераспределение земель, дирекционные углы станут ключевыми доказательствами. Их точная интерпретация требует базовых знаний в области геодезии и понимания принципов построения кадастровых планов в СК-63 или СК-42, в зависимости от региона.
Что означает дирекционный угол в контексте кадастровой выписки

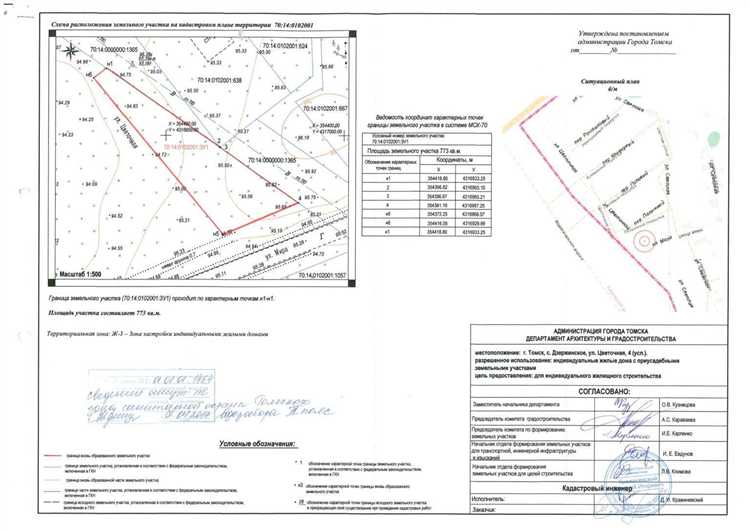

В кадастровой выписке дирекционный угол необходим для точного описания контура участка. Он позволяет определить ориентацию каждой стороны границы относительно географического севера. Вместе с длиной линии между двумя точками, этот параметр позволяет воссоздать форму участка на местности или в цифровой геоинформационной системе.
Например, если в выписке указано: «от точки 1 к точке 2, дирекционный угол 135°, длина 50 м», это означает, что участок продолжается под углом 135° от севера на 50 метров. Без дирекционного угла невозможно корректно интерпретировать геометрию границ при отсутствии графической части схемы.
Если угол не совпадает с визуальным положением границы, это может свидетельствовать о кадастровой ошибке или изменении координатной системы. В таких случаях требуется запрос на уточнение границ или проведение межевания с применением ГНСС-оборудования.
Проверка дирекционных углов особенно важна при юридических спорах, проектировании ограждений, строительстве и передаче земель. Они являются частью правоустанавливающей геопространственной информации, поэтому любые несоответствия должны быть устранены через кадастрового инженера с внесением изменений в ЕГРН.
Где именно в кадастровой выписке указывается дирекционный угол

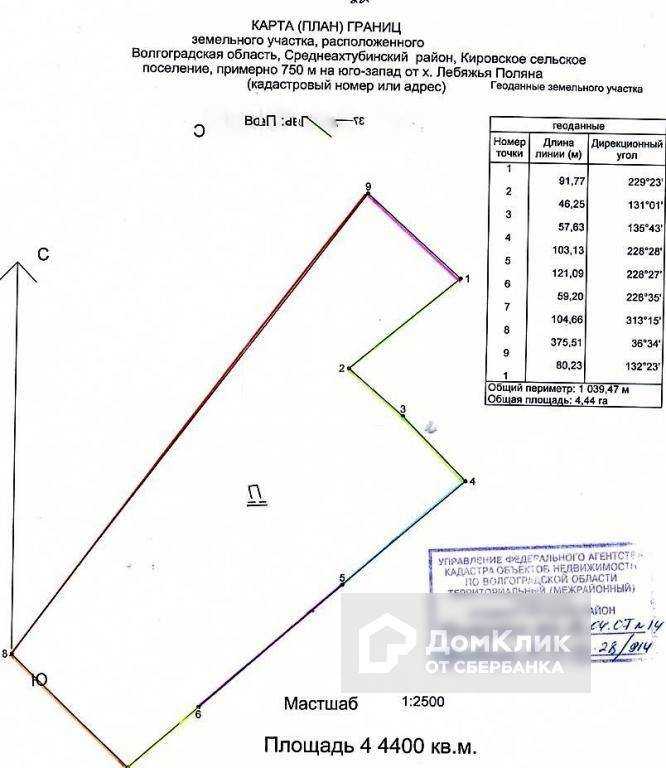

Углы приводятся в составе информации о ломаной линии, образующей границу участка. Каждая точка границы обозначается условным номером, а между последовательными точками указываются дирекционные углы и длины линий. Значения дирекционных углов представлены в градусах (обычно с точностью до сотых) от направления на север по ходу часовой стрелки. Например: 75.32°, 145.78°.
Чтобы найти дирекционный угол, необходимо определить направление между двумя смежными точками границы. В выписке этот угол указывается сразу после координат начальной точки и длины соответствующего участка границы. При этом координаты приводятся в системе координат, принятой в регионе (обычно МСК или ГСК-2011).
В электронных выписках в формате XML дирекционные углы размещаются в тегах <DirectionAngle>, вложенных в структуру <SpatialElement>. В бумажных выписках они сопровождаются указанием номеров точек и расположены в графическом блоке с описанием координат и линий.
При проверке информации важно сверять значения углов с фактическими координатами, особенно при подготовке межевых или геодезических работ. Несоответствия могут указывать на технические ошибки или необходимость актуализации сведений.
Как интерпретировать числовое значение дирекционного угла
Если угол находится в диапазоне от 0° до 90°, линия ориентирована на северо-восток. Значения от 90° до 180° указывают на юго-восточное направление. Углы от 180° до 270° соответствуют юго-западному направлению, а от 270° до 360° – северо-западному.
Для понимания пространственного положения стороны участка необходимо интерпретировать угол с привязкой к координатам смежных точек. Например, если дирекционный угол между точками 1 и 2 равен 90°, линия строго ориентирована на восток. При значении 180° – на юг, 270° – на запад, а 0° или 360° – строго на север.
Для визуализации направления можно построить схематическое изображение, ориентируясь на последовательность координат и соответствующие дирекционные углы. Это особенно важно при составлении ситуационных планов, определении границ и проверке наложений.
Также следует учитывать, что небольшие отклонения (например, 89°59′30″ вместо 90°) указывают на минимальные погрешности или особенности геодезических измерений, не искажающие общего направления линии.
Интерпретация дирекционного угла позволяет проверить соответствие фактических границ участка данным, зафиксированным в кадастре, выявить ошибки в межевых планах и избежать наложения на смежные участки.
Чем дирекционный угол отличается от азимута и угла поворота

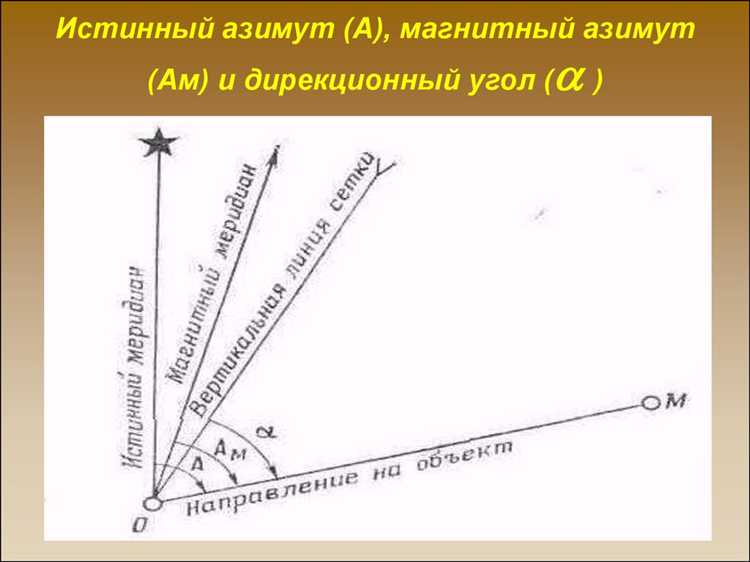

Азимут, в отличие от дирекционного угла, может быть как геодезическим, так и магнитным. Геодезический азимут отсчитывается от истинного северного меридиана, а магнитный – от магнитного. В кадастре азимуты практически не применяются, так как они зависят от времени и местности. Дирекционный угол привязан к конкретной системе координат, что делает его более стабильным и удобным для межевания.
Угол поворота – это относительное значение между двумя смежными участками границы. Он определяется между направлениями двух смежных линий, исходящих из одной точки. Угол поворота может быть положительным или отрицательным и не привязан к северу, как дирекционный угол. Он используется для построения замкнутого контура участка, но не для ориентации линий в пространстве.
При анализе кадастровой информации важно понимать: дирекционный угол определяет абсолютное направление линии, азимут – может быть условным в зависимости от системы отсчёта, а угол поворота – относительный и локальный. Для точного описания границ земельных участков в ЕГРН применяются только дирекционные углы в связке с координатами поворотных точек.
Как рассчитать направление границы участка по дирекционному углу
Чтобы рассчитать направление конкретной стороны участка по дирекционному углу, выполните следующие действия:
- Извлеките координаты точек поворотных углов границы участка из кадастровой выписки. Они представлены в виде X (восточная координата) и Y (северная координата).
- Для отрезка между двумя точками, например, от точки A (XA, YA) до точки B (XB, YB), рассчитайте приращения координат:
- ΔX = XB − XA
- ΔY = YB − YA
- Вычислите дирекционный угол α с использованием функции арктангенса по формуле:
- α = arctg(ΔX / ΔY)
Используйте функцию
atan2(ΔX, ΔY)для правильного определения угла в нужной четверти. Результат будет в радианах, преобразуйте его в градусы: α(°) = α(рад) × 180 / π. - Если полученное значение меньше 0°, добавьте 360°, чтобы привести его к диапазону 0°–360°.
Пример: точки A (400.00, 500.00) и B (405.00, 495.00). ΔX = 5.00, ΔY = −5.00. Тогда:
- α = atan2(5, −5) ≈ 135°
- Направление границы – 135°, то есть юго-восточное направление.
Таким образом, по координатам и расчету дирекционного угла можно определить точное направление каждой стороны участка на местности, не прибегая к картографическим материалам.
Какие ошибки могут возникнуть при чтении дирекционного угла
Частая ошибка – неправильное определение направления угла из-за путаницы с градусной мерой. В кадастровых выписках дирекционный угол указывается в градусах от 0° до 360°, где 0° соответствует северу, а движение происходит по часовой стрелке. Ошибочно считать угол азимутом или наоборот, что приводит к смещению координат точек.
Некорректное округление углов снижает точность. Например, округление до целых градусов вместо десятых или сотых долей может привести к значительным отклонениям на больших расстояниях. Рекомендуется использовать точность минимум до двух знаков после запятой.
Ошибка при переносе данных из текстового документа или скан-копии в электронный формат часто возникает из-за неправильного распознавания цифр, особенно 6 и 8, 1 и 7. Для проверки следует сверять данные с оригиналом и применять программное распознавание с последующей ручной верификацией.
Неверное понимание системы координат и направления отсчёта углов. В некоторых случаях в выписках могут использоваться локальные системы координат, что требует конвертации углов в географические или плоские координаты. Отсутствие учета этого приводит к ошибкам в геопривязке.
Смешение форматов записи: углы могут быть представлены в десятичных градусах или в градусах, минутах и секундах. Некорректное преобразование между этими форматами вызывает неправильное значение дирекционного угла. Для точных расчетов следует использовать единый формат и внимательно проверять конвертацию.
Для чего может потребоваться проверка дирекционного угла на местности
Проверка дирекционного угла необходима для точного установления границ земельного участка в полевых условиях. Это позволяет избежать ошибок, связанных с неточностями в кадастровых документах и последующими спорами с соседями.
При проведении землеустроительных работ дирекционный угол используется для ориентирования съемочного прибора относительно истинного направления. Его проверка на местности гарантирует, что привязка координат соответствует фактическому положению объектов.
Контроль дирекционного угла особенно важен при переносе границ, обозначенных в кадастровой выписке, на местность. Без точной проверки возможны смещения, приводящие к расхождениям между юридическими и фактическими границами.
Для практического измерения угла рекомендуют использовать высокоточные тахеометры или GPS-приемники с функцией определения азимута. Сравнение результатов с данными из кадастровой документации позволяет выявить и исправить отклонения.
Регулярная проверка дирекционного угла обязательна при оформлении новых границ, обновлении межевых планов и разрешении конфликтных ситуаций. Это снижает риск судебных разбирательств и ускоряет процесс регистрации прав на недвижимость.
Вопрос-ответ:
Что такое дирекционный угол и зачем он указывается в кадастровой выписке?
Дирекционный угол — это угол, который показывает направление стороны земельного участка относительно стороны горизонта. Он необходим для точного определения границ участка на местности и помогает при проведении геодезических измерений, а также при оформлении документов на право собственности.
Как рассчитывается дирекционный угол и какие данные для этого нужны?
Дирекционный угол определяется на основе координат двух точек, которые обозначают границы участка. Сначала вычисляют разницу по горизонтальной и вертикальной осям, затем применяют тригонометрические формулы, чтобы получить угол относительно направления севера. Обычно расчет выполняет кадастровый инженер при подготовке межевого плана.
В чем отличие дирекционного угла от азимута, которые часто встречаются в кадастровой документации?
Дирекционный угол и азимут — это оба углы направления, но с разными системами отсчёта. Дирекционный угол измеряется от оси север-юг в сторону востока или запада и всегда находится в пределах от 0 до 180 градусов. Азимут же отсчитывается от севера по часовой стрелке и принимает значения от 0 до 360 градусов. Оба параметра используются для описания границ, но выбор зависит от применяемой геодезической методики.
Можно ли использовать дирекционные углы для проверки правильности межевого плана участка?
Да, анализ дирекционных углов помогает выявить ошибки в межевом плане. Если направления сторон не совпадают с указанными углами, это может указывать на неточности в измерениях или внесении данных. Такой контроль важен для подтверждения соответствия фактических границ и документации.
Как изменение дирекционного угла влияет на оформление земельного участка в кадастре?
Изменение дирекционного угла может свидетельствовать о корректировке границ участка, например, при перераспределении или уточнении линий на местности. Это требует внесения изменений в кадастровые документы, чтобы данные соответствовали реальному положению границ. Без таких обновлений регистрация прав на землю может быть затруднена или оспорена.
Что такое дирекционный угол и зачем он указывается в кадастровой выписке?
Дирекционный угол — это угол, который показывает направление одной из границ земельного участка относительно северного направления. В кадастровой выписке он помогает точно определить ориентацию границ участка на местности. Это необходимо для правильного учета и предотвращения возможных споров между соседями о точном расположении границ.
Как правильно понимать значения дирекционных углов в кадастровой выписке и можно ли использовать их для составления плана участка?
Значения дирекционных углов указываются в градусах и показывают отклонение линии границы участка от направления на север по часовой стрелке. Например, угол 45° означает направление на северо-восток. Эти данные вместе с длиной сторон позволяют точно построить план участка и перенести его на местность. При создании планов важно учитывать, что углы измеряются от северного направления, а не от другой стороны, иначе возможны ошибки в построении.
