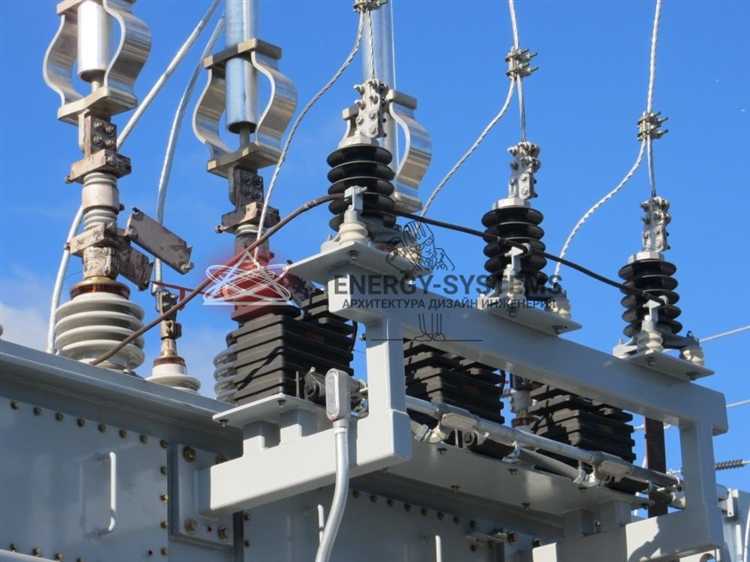

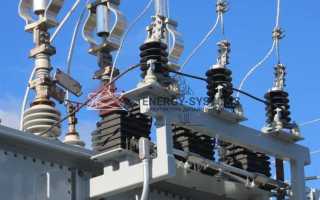

Чем должны быть укомплектованы электроустановки

Комплектация электроустановок должна обеспечивать защиту от коротких замыканий, перегрузок и токов утечки, чтобы исключить вероятность возгорания и поражения электрическим током. В состав комплектации обязательно входят устройства защитного отключения (УЗО) с чувствительностью не выше 30 мА для жилых и общественных зданий, а для промышленных объектов – с параметрами, соответствующими специфике производства.

Электроустановки должны содержать автоматические выключатели, рассчитанные на токи с запасом не менее 25 % от максимальной нагрузки, что предотвращает ложные срабатывания и обеспечивает стабильную работу. Для снижения риска перегрева важна правильная подборка сечений кабелей и проводов, исходя из допустимой нагрузки и условий прокладки.

Обязательным элементом является система заземления и зануления, которая снижает потенциал корпуса оборудования до безопасного уровня. Все элементы комплектации должны иметь сертификаты соответствия и соответствовать ГОСТ и ПУЭ, что гарантирует их надежность и соответствие нормативным требованиям.

Обязательные защитные устройства в электроустановках

Автоматические выключатели предназначены для оперативного отключения питания при перегрузках и коротких замыканиях. Они должны соответствовать номинальным токам цепей и иметь селективность для предотвращения массовых отключений.

Устройства защитного отключения (УЗО) обеспечивают безопасность при прикосновении к токоведущим частям, отключая цепь при утечке тока свыше 30 мА. УЗО обязательны в жилых и общественных зданиях, а также на производстве с влажными и агрессивными средами.

Предохранители используются как дополнительная защита от коротких замыканий и перегрузок в цепях низкого напряжения. Выбор типа и номинала предохранителей осуществляется согласно расчетам нагрузок и рекомендациям нормативных документов.

Заземляющие устройства обеспечивают безопасный отвод тока при неисправностях и предотвращают поражение человека электрическим током. Для электроустановок с напряжением до 1000 В применяются системы TN-C, TN-S или TT с обязательным контролем сопротивления заземления не выше 4 Ом.

Молниезащита и устройства защиты от перенапряжений (УЗПН) необходимы для предотвращения повреждений электрооборудования при импульсных перенапряжениях. УЗПН устанавливаются в распределительных щитах и точках ввода электроснабжения.

Защитные кожухи и барьеры применяются для исключения случайного контакта с токоведущими частями и обеспечивают соответствие требованиям безопасности при эксплуатации электроустановок.

Все защитные устройства должны быть смонтированы и испытаны в соответствии с требованиями ПУЭ и ГОСТ, обеспечивая надежность и своевременное срабатывание в аварийных ситуациях.

Нормы по выбору кабелей и проводов для безопасной эксплуатации

Выбор кабелей и проводов определяется условиями эксплуатации и требованиями безопасности, закреплёнными в ПУЭ и ГОСТах. Основные параметры – сечение, материал жилы, тип изоляции и способ прокладки.

• Сечение жилы рассчитывается исходя из максимальной нагрузки по току, с учётом допустимого нагрева и потерь напряжения. Для медных жил в бытовых сетях минимальное сечение для освещения – 1,5 мм², для розеток – 2,5 мм².
• Материал жилы должен быть медным или алюминиевым с соответствующей маркировкой. Медные жилы обеспечивают лучшие электро- и термостойкие свойства, алюминиевые применяются с учётом ограничений по максимальной длине линии и нагрузке.
• Тип изоляции выбирается в зависимости от условий окружающей среды. Для сухих помещений допустимы провода с изоляцией из ПВХ, для влажных и агрессивных сред – резиновые или специальные полимерные покрытия с повышенной стойкостью к влаге и химическим воздействиям.
• Кабели с маркировкой должны соответствовать ГОСТ 31996-2012 или ТУ, обеспечивать необходимую механическую прочность и устойчивость к температурным режимам от -50 °C до +70 °C и выше, в зависимости от условий прокладки.
• Способ прокладки влияет на выбор кабеля. Для открытой прокладки используются кабели с негорючей оболочкой, для скрытой – с пониженным дымо- и газовыделением при горении (например, марки ВВГнг).

При выборе важно учитывать требования к пожарной безопасности: кабели должны иметь классификацию по степени горючести и дымообразованию, подтверждённую сертификатами.

1. Проверить расчетную нагрузку и подобрать сечение с запасом не менее 25% для предотвращения перегрева.
2. Учитывать условия эксплуатации: влажность, температура, возможность механических воздействий.
3. Обеспечить соответствие кабелей требованиям электромагнитной совместимости, особенно в чувствительных системах управления.
4. Использовать кабели с маркировкой и сертификатами соответствия, проверенными в лабораториях.
5. Обеспечить правильное заземление и защиту жил от коррозии при прокладке в агрессивных средах.

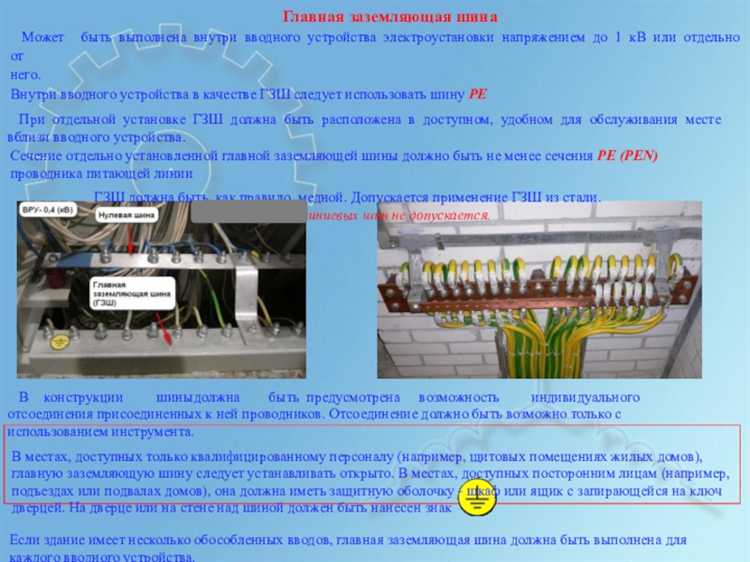

Требования к устройствам заземления и зануления

Заземление должно обеспечивать сопротивление контакта с землей не более 4 Ом для электроустановок напряжением до 1000 В. Для особо ответственных объектов допустимое сопротивление снижается до 1 Ом. Материалы заземлителей – коррозионно-стойкая сталь или медь, минимальная площадь сечения провода не менее 16 мм² медного или 50 мм² стального.

Заземляющие устройства должны иметь механическую прочность, устойчивость к коррозии и надёжное электрическое соединение с корпусами оборудования. Контроль сопротивления заземления требуется проводить не реже одного раза в год с использованием специализированных приборов.

Устройство зануления предусматривает соединение токоведущих частей с нулевым рабочим проводником системы электроснабжения для быстрого срабатывания защитных устройств. Зануление применяется в системах с глухозаземлённой нейтралью.

Провод зануления должен иметь сечение не меньше, чем фазный провод и выполняться из меди или алюминия с соответствующей изоляцией. Все соединения должны быть жёсткими, без применения зажимающих элементов, подверженных окислению и ослаблению контакта.

При монтаже устройств заземления и зануления необходимо соблюдать требования нормативов ПУЭ и ГОСТ, обеспечивать однородность материалов, исключать разрыв цепи и минимизировать переходное сопротивление. Запрещается использовать цепи зануления для передачи рабочих токов.

Для проверки эффективности заземления и зануления применяют методы измерения сопротивления петли фаза-нуль, а также испытания на протекание токов короткого замыкания. Результаты фиксируются в технической документации объекта.

Правила установки автоматических выключателей и УЗО

Автоматические выключатели должны устанавливаться в начале электрических цепей для защиты оборудования и проводки от перегрузок и коротких замыканий. Номинальный ток автоматов подбирается с учётом максимально допустимой нагрузки и характеристик кабеля, исключая превышение допустимого значения по току проводников.

Место установки автоматических выключателей должно обеспечивать удобный доступ для оперативного отключения и обслуживания. Монтаж выполняется на DIN-рейку в щитах, при этом обеспечивается надёжное крепление и изоляция.

Устройства защитного отключения (УЗО) монтируются в цепях с целью предотвращения поражения электрическим током при утечках на корпус или землю. Номинал уставки по току утечки выбирается согласно условиям эксплуатации: для жилых помещений чаще применяются УЗО с током срабатывания 30 мА.

УЗО рекомендуется устанавливать непосредственно после автоматических выключателей, обеспечивая их защиту и возможность своевременного отключения при опасных утечках. При наличии нескольких групп потребителей допускается установка нескольких УЗО с распределением по зонам.

При монтаже автоматов и УЗО следует соблюдать требования по правильному подключению полюсов и нейтрали: нейтраль и фаза должны быть подключены строго к соответствующим клеммам, исключая возможность неправильного срабатывания.

Электрические соединения в устройствах должны быть надёжно затянуты, чтобы избежать нагрева и искрения. Контакты после монтажа проверяются на отсутствие ослабления.

Необходимо учитывать требования технической документации производителя к условиям монтажа и окружающей среде, включая температурный режим, влажность и степень загрязнённости помещения.

Проверка работоспособности автоматических выключателей и УЗО проводится после монтажа с помощью соответствующих тестовых приборов и имитации аварийных ситуаций, что подтверждает корректность функционирования защитных устройств.

Требования к маркировке и технической документации электроустановок

Все элементы электроустановок должны иметь четкую и стойкую маркировку, обеспечивающую однозначную идентификацию. На маркировке указывают наименование, номинальные параметры, степень защиты, дату изготовления и производителя.

Маркировка должна быть выполнена таким образом, чтобы сохранять читаемость в условиях эксплуатации – устойчивой к воздействию влаги, температур, вибраций и химических веществ. Для проводов и кабелей обязательна цветовая маркировка жил согласно ГОСТ 50462-2009.

Техническая документация включает паспорт оборудования, схемы электрических соединений, инструкции по монтажу и эксплуатации, а также протоколы испытаний и сертификаты соответствия. Все документы должны быть актуальными и храниться в доступном для обслуживающего персонала месте.

При проектировании электроустановок требуется подготовка принципиальных схем и спецификаций, включающих данные о материалах и характеристиках устройств. В документах должно отражаться расположение защитных аппаратов, заземления и измерительных приборов.

Изменения в электроустановках фиксируются в эксплуатационной документации с указанием даты и причины внесения корректировок. Несоответствия между фактическим исполнением и документацией считаются нарушением правил безопасности.

Для контроля и обслуживания маркировка на щитах, автоматах и УЗО должна содержать обозначения цепей и нагрузок, что облегчает поиск неисправностей и минимизирует время отключения.

Организация доступа и защита электрооборудования от повреждений

Доступ к электрооборудованию должен обеспечиваться через специально оборудованные и запираемые дверцы, шкафы или панели с ограничением доступа для неуполномоченного персонала. Для промышленных и коммерческих объектов рекомендуются системы с кодовыми замками или электронным контролем доступа.

Установка электрооборудования должна предусматривать защиту от механических воздействий. Корпуса устройств обязаны соответствовать степени защиты IP не ниже IP54 для помещений с повышенной пыле- и влагозащитой, а в зонах с высокой вероятностью ударов и вибраций – IP65 и выше.

Проложенные кабели должны располагаться в металлических или пластмассовых трубах, лотках с защитой от разрыва и повреждений. В местах прохода через стены и перегородки необходимо использовать специальные герметизирующие уплотнители и гильзы для предотвращения повреждений и попадания влаги.

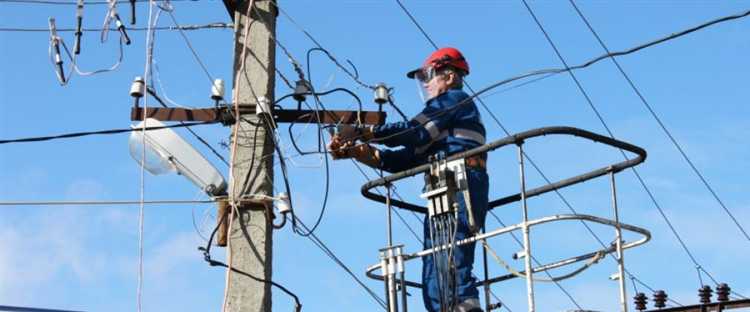

Монтаж электроустановок на высоте должен сопровождаться применением защитных ограждений и предупреждающих табличек. Для исключения случайных повреждений оборудования на производственных площадках устанавливают стойкие к ударам защитные конструкции из стали или прочного пластика.

Рекомендуется регулярное проведение осмотров и технического обслуживания для выявления дефектов изоляции, повреждений корпусов и признаков коррозии, что снижает риск аварий и повышает срок службы электроустановок.

В помещениях с агрессивными средами и повышенной влажностью следует использовать материалы и покрытия с антикоррозийными свойствами, а также предусматривать вентиляцию и осушение воздуха для минимизации конденсата внутри электрооборудования.

Контроль и испытания оборудования перед вводом в эксплуатацию

Перед вводом электроустановок в эксплуатацию необходимо провести полный комплекс контрольных мероприятий и испытаний с целью проверки соответствия оборудования техническим требованиям и стандартам безопасности.

• Визуальный осмотр. Проверяется целостность изоляции, отсутствие повреждений, правильность монтажа и надежность креплений.
• Измерение сопротивления изоляции. Значения должны соответствовать нормативам, обычно не ниже 1 МОм для кабелей и оборудования низкого напряжения.
• Проверка контактов и соединений на наличие нагрева и надежность затяжки с помощью контактных ключей и термокамеры.
• Испытание автоматических выключателей и УЗО. Проверяется срабатывание устройств защиты при заданных токах и времени срабатывания согласно паспортным данным.
• Испытания заземления. Измеряется сопротивление контура заземления, не превышающее нормативных значений (обычно не более 4 Ом в бытовых и до 1 Ом в промышленных установках).
• Испытания электрической прочности изоляции под повышенным напряжением для выявления скрытых дефектов.

Все испытания должны проводиться специализированным испытательным оборудованием с обязательной фиксацией результатов в протоколах.

При выявлении несоответствий проводится корректировка монтажа и повторные испытания. Ввод в эксплуатацию разрешается только после полного соответствия установленным нормам и технической документации.

Вопрос-ответ:

Какие основные компоненты должны входить в комплектацию электроустановок для обеспечения безопасности работы?

В состав электроустановок для безопасной эксплуатации обязательно должны входить устройства защитного отключения (УЗО), автоматические выключатели, заземляющие устройства, а также средства контроля и сигнализации. Все эти элементы обеспечивают защиту от коротких замыканий, перегрузок и утечек тока, что снижает риск поражения электрическим током и предотвращает возгорания.

Как правильно организовать заземление электроустановок для безопасной эксплуатации?

Заземление электроустановок выполняется с помощью специальных проводников, соединяющих корпуса оборудования с заземляющим устройством, размещённым в земле. Важно, чтобы сопротивление заземления было минимальным и соответствовало нормативам. Это обеспечивает отвод опасного тока при повреждении изоляции, что предотвращает поражение человека и повреждение оборудования.

Какие требования предъявляются к средствам защиты от коротких замыканий и перегрузок?

Средства защиты должны автоматически отключать питание при возникновении короткого замыкания или превышении допустимой нагрузки. Для этого устанавливаются автоматические выключатели с номиналами, соответствующими характеристикам оборудования и проводки. Кроме того, они должны иметь возможность быстрой реакции, чтобы предотвратить повреждение кабелей и снизить риск возгорания.

Какие правила монтажа электрооборудования важны для безопасной работы установок?

Монтаж должен проводиться с использованием материалов, сертифицированных по стандартам качества, а также в строгом соответствии с проектной документацией и техническими нормами. Все соединения должны быть надёжно зафиксированы, отсутствовать ослабленные контакты и повреждения изоляции. Кроме того, важно соблюдать правильную маркировку проводов и обеспечивать доступ для обслуживания и проверки оборудования.

Как проверить исправность и безопасность электроустановок после монтажа?

Проверка включает визуальный осмотр, измерение сопротивления изоляции, тестирование работы защитных устройств и функциональность системы заземления. Для этого используют специализированные приборы, такие как мегаомметры и тестеры УЗО. Регулярные проверки помогают выявить потенциальные неисправности и предотвратить аварийные ситуации в процессе эксплуатации.

Какие требования предъявляются к комплектации электроустановок для обеспечения безопасности персонала и оборудования?

Комплектация электроустановок должна обеспечивать защиту от поражения электрическим током, предотвращать перегрузки и короткие замыкания, а также исключать возможность возгорания. В состав входят устройства защитного отключения, автоматические выключатели, заземляющие устройства и распределительные щиты, правильно подобранные по техническим характеристикам и установленным нормам. Все компоненты должны соответствовать стандартам и иметь сертификаты качества, а монтаж проводится с учётом особенностей объекта и условий эксплуатации. Такой подход снижает риск аварий и создаёт надёжные условия для эксплуатации электрооборудования.
