Графа «заявляемый характер нагрузки» является ключевым элементом при оформлении технических условий на подключение к электросетям. Неправильно сформулированные данные в этой части заявки могут привести к отказу в согласовании или к последующим техническим и финансовым трудностям при эксплуатации объекта. Поэтому необходимо точно указывать характер нагрузки в соответствии с реальными и планируемыми условиями потребления.
Заявляемый характер нагрузки должен отражать специфику работы оборудования: равномерность потребления, наличие пусковых токов, продолжительность и режимы работы. Например, для производственного цеха важно указать, что нагрузка носит постоянный характер с периодическими пусками асинхронных двигателей. Для офисного здания – переменный характер нагрузки с преобладанием осветительных и компьютерных сетей.
В большинстве случаев в этой графе необходимо указать: активную и реактивную составляющую нагрузки, наличие электроприемников с особыми режимами работы (сварочные аппараты, печи, насосы), а также данные о суточной и сезонной неравномерности потребления. Если предусматривается использование автоматического резерва питания или дизель-генераторной установки, это также должно быть отражено.
Важно избегать обобщений вроде «производственная нагрузка» или «осветительная сеть». Такие формулировки не позволяют сетевой организации корректно определить параметры подключения. Вместо этого нужно указывать конкретные характеристики: тип оборудования, его мощность, расчетный коэффициент одновременности и особенности пуска.
Грамотное и точное заполнение графы позволяет ускорить процедуру согласования и минимизировать вероятность технических ошибок при проектировании электроснабжения. Для подготовки данных рекомендуется использовать расчет нагрузок с указанием пофазного распределения и согласовать техническое задание с проектной организацией.
Как определить категорию нагрузки для проектной документации
Первая категория включает объекты, отключение которых может привести к угрозе жизни людей, значительным экономическим потерям или срыву сложных технологических процессов. Примеры: больницы с операционными, аэропорты, диспетчерские центры, предприятия непрерывного цикла. Для таких объектов необходимо предусматривать питание от двух независимых источников с автоматическим вводом резерва и возможностью подключения к автономным генераторам.
Вторая категория охватывает объекты, кратковременное отключение которых приводит к перерывам в работе, но не несёт критических последствий. Сюда относятся административные здания, учебные заведения, объекты торговли и логистики. Обязательным является резервное питание от второго независимого ввода или дизель-генератора без необходимости мгновенного переключения.
Третья категория включает объекты, которые могут быть временно отключены без ущерба для здоровья, безопасности или значимых процессов. Это, например, складские помещения без температурного режима, дачные участки, гаражи. Для них допустимо питание от одного источника без резервирования.
Для корректного указания категории в проектной документации следует анализировать конкретную специфику объекта и опираться на ПУЭ (Правила устройства электроустановок), а также СП 256.1325800.2016. Важно учитывать не только назначение здания, но и наличие технологического оборудования, систем безопасности, вентиляции, водоснабжения и прочих критически важных потребителей.
Ошибка в определении категории приводит к несоответствию проектных решений требованиям надзорных органов и может стать основанием для отказа в согласовании. Поэтому при сомнениях следует запрашивать разъяснения у технического заказчика или энергоснабжающей организации, предоставляющей ТУ.
Учет вида деятельности при указании характера нагрузки
Характер нагрузки напрямую зависит от технологических процессов, выполняемых в здании или на участке. Указание вида деятельности необходимо для обоснования электропотребления, выбора категории надежности и расчета максимальной мощности.
Для административных помещений, где основная нагрузка формируется за счет освещения, офисной техники и систем кондиционирования, характер нагрузки указывается как освещение и розеточная сеть. При наличии серверной – добавляется оборудование ИТ.
Если здание используется под производство, необходимо точно указать технологические установки с описанием их номинальной мощности. Например: металлообработка, станки с ЧПУ, пищевое производство, линии упаковки.
Для объектов торговли и общественного питания указывается электроснабжение холодильного и кухонного оборудования, а также вентиляционные установки, если они включаются в расчетную нагрузку.
При проектировании жилых зданий вид деятельности учитывается при классификации нагрузки как бытовая. В многоквартирных домах – дополнительно указывается лифтовое оборудование, пожарные насосы и инженерные системы.
Если помещение арендуется под конкретный бизнес, в графе нужно указывать характер нагрузки по предполагаемому виду деятельности арендатора – парикмахерская, шиномонтаж, медицинский кабинет и т.д. При этом обоснование приводится в пояснительной записке.
Неверное указание или игнорирование реального вида деятельности ведет к занижению мощности, ошибкам в выборе сечений кабелей, несоответствию требованиям ПУЭ и отказу в согласовании.
Примеры формулировок для разных типов помещений
При заполнении графы «заявляемый характер нагрузки» необходимо указывать конкретную формулировку, соответствующую типу помещения и предполагаемому профилю энергопотребления. Ниже приведены типовые примеры формулировок для различных объектов, которые учитывают особенности эксплуатации и вид используемого оборудования.
Офисные помещения: «Освещение, компьютерная и офисная техника, система кондиционирования, офисное оборудование».
Магазины и торговые залы: «Освещение, холодильное оборудование, кассовые аппараты, система видеонаблюдения, система кондиционирования».
Кафе и рестораны: «Освещение, электроплиты, вытяжные установки, холодильное оборудование, посудомоечные машины, система вентиляции».
Жилые помещения: «Освещение, бытовая техника, электрические плиты, система кондиционирования».
Складские помещения: «Освещение, электропогрузчики, система охранной сигнализации, вентиляция, зарядные устройства для техники».
Производственные цеха (лёгкая промышленность): «Производственное оборудование, вентиляция, освещение, компрессоры, система охлаждения».
Медицинские учреждения: «Освещение, медицинское оборудование, холодильное оборудование, стерилизационные установки, система вентиляции и кондиционирования».
Автомойки: «Освещение, насосы высокого давления, компрессоры, сушильные установки, система вентиляции».
Парикмахерские и салоны красоты: «Освещение, фены, стерилизаторы, кондиционеры, электроприборы для укладки и обработки волос».
Спортивные залы: «Освещение, вентиляция, кондиционирование, спортивное оборудование, системы автоматизации».
При выборе формулировки важно учитывать, чтобы она точно отражала фактическую нагрузку и перечень оборудования, так как это влияет на корректность проектирования электросетей и последующее техническое присоединение.
Что писать в графе при комбинированной нагрузке
Если в помещении или на объекте предполагается использование различных типов электрических нагрузок – например, освещения, розеточных групп и специализированного оборудования – в графе следует отразить каждый характер нагрузки с указанием их долевого участия в общей системе.
Рекомендуется перечислить все типы нагрузок по категориям: «освещение», «силовая нагрузка от розеток», «электротехническое оборудование», «вентиляция», «нагревательные приборы» и т.д. При этом необходимо указывать предполагаемую мощность для каждой группы и, при возможности, нагрузочную категорию (I, II или III).
Для точности в графе допустимо использовать следующую формулировку: «Комбинированная: освещение – 4 кВт, розеточная – 6 кВт, вентиляция – 3 кВт». При наличии оборудования с переменной мощностью (например, компрессоры, серверные стойки) указывается максимальное значение с примечанием «переменная нагрузка» или «нагрузка с колебаниями».
Также важно учитывать временные профили потребления, если нагрузка имеет ярко выраженный пиковый характер. Например: «Комбинированная: розеточная и освещение – 5 кВт (постоянная), оборудование – 8 кВт (пиковая)».
Если нагрузка частично резервируется, это следует указывать прямо: «Комбинированная нагрузка с резервированием освещения и серверного оборудования».
Неправильно указывать только общую мощность без разбивки, так как это затрудняет расчёт допустимых токов, выбор защитных аппаратов и определение категории надёжности электроснабжения. Правильно структурированное описание комбинированной нагрузки снижает риски ошибок при проектировании и эксплуатации.
Особенности указания нагрузки при реконструкции здания
В графе «заявляемый характер нагрузки» при реконструкции здания необходимо отражать фактические изменения условий эксплуатации и конструктивных решений. Если меняется функциональное назначение помещений, нагрузка указывается согласно новому виду деятельности с учётом требований СП 20.13330 и СП 131.13330.
Для участков здания, не подвергающихся изменениям, фиксируется существующий характер нагрузки. В зонах реконструкции – новая расчетная нагрузка, подтверждённая техническим обследованием конструкций и инженерными расчётами по ГОСТ 31937-2011.
При надстройках или усилении перекрытий заявляется нагрузка, рассчитанная на новую конфигурацию с учётом нормативных коэффициентов. В случае установки дополнительного оборудования или инженерных систем необходимо указывать увеличенные пиковые нагрузки.
Пересмотр характеристик электропотребления и водоразбора должен согласовываться с ресурсоснабжающими организациями и отражаться в проектной документации с указанием новых мощностей и режимов работы.
Все данные должны быть оформлены в соответствии с требованиями СП 11-110-99 и нормативными документами, регламентирующими реконструкцию и перепроектирование зданий.
Ошибки при заполнении графы и их последствия
Неверное указание заявляемого характера нагрузки приводит к искажению данных, что влияет на расчет конструктивной надежности и безопасность объекта. Часто встречаются следующие ошибки:
- Завышение или занижение нагрузки без учета реальных условий эксплуатации.
- Применение стандартных формулировок без учета специфики помещения или вида деятельности.
- Отсутствие уточнения на комбинированные или временные нагрузки.
- Несоответствие заявленной нагрузки нормативным требованиям и проектной документации.
Последствия таких ошибок включают:
- Ошибочный расчет несущих элементов, что ведет к повышенному риску аварий и деформаций.
- Отказ контролирующих органов в согласовании или утверждении проекта.
- Увеличение затрат на переделку проектной документации и дополнительные инженерные изыскания.
- Потерю времени и ресурсов из-за необходимости внесения корректировок на стадии строительства или эксплуатации.
Рекомендуется строго руководствоваться нормативами и учитывать все виды нагрузок, включая постоянные, временные и специальные. В случае комбинированных нагрузок следует подробно описывать их состав и условия действия. Для объектов с нестандартной эксплуатацией необходима консультация с инженером-проектировщиком или экспертом по расчету нагрузок.
Использование точных и корректных формулировок в графе снижает риски и ускоряет прохождение экспертиз, обеспечивая надежность и безопасность строящегося объекта.
Где брать данные для обоснования характера нагрузки
Основной источник данных – техническое задание и проектно-сметная документация, где указываются функциональное назначение и режим эксплуатации помещения. На их основе определяется тип и интенсивность нагрузок.

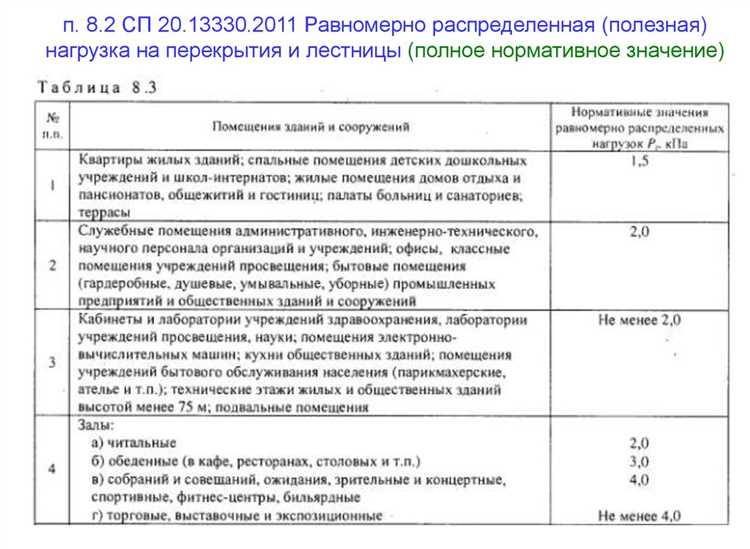

Нормативные документы (СП 20.13330, СП 52.13330, СНиП 2.01.07 и др.) содержат требования к нагрузкам для различных категорий зданий и помещений, а также их сочетаниям. Важно использовать именно актуальные редакции нормативов.
Для производственных и специализированных зданий следует опираться на технологические регламенты, карты технологических процессов и инструкции по эксплуатации оборудования. Эти документы позволяют учесть специфические нагрузки, связанные с весом и вибрацией техники.
Акты обследования существующих конструкций и результаты инструментальных замеров (например, деформаций, динамических воздействий) помогают корректировать заявленные нагрузки при реконструкции или изменении функционала.
Данные производителей оборудования, мебели и инженерных систем содержат технические характеристики, влияющие на расчетную нагрузку, включая массу и распределение веса.
В случае комбинированных нагрузок необходимо использовать расчётные модели, основанные на статистических и эксплуатационных данных, чтобы определить их суммарное влияние на конструкции.
Анализ проектных решений аналогичных объектов позволяет выявить типичные значения нагрузок и определить корректные параметры для конкретного здания или помещения.
Вопрос-ответ:
Что именно нужно указать в графе «заявляемый характер нагрузки» при заполнении проектной документации?
В графе указывается конкретный тип нагрузки, который будет воздействовать на конструкцию или элемент здания. Это может быть постоянная нагрузка (вес конструкций), временная (люди, мебель), ветровая, снеговая и другие виды. Формулировка должна отражать реальный характер эксплуатации, например: «временная нагрузка офисного помещения с компьютерной техникой» или «постоянная нагрузка стен из кирпича». Важно не использовать общие формулировки, а точно описывать условия, для которых проектируется конструкция.
Как определить, какой характер нагрузки относится к комбинированным воздействиям?
Комбинированный характер нагрузки возникает, если одновременно действуют несколько типов нагрузок, например, постоянная нагрузка от конструкции и временная от людей или техники. В таком случае в графе указывают все значимые виды нагрузки через запятую или с пояснением: «постоянная нагрузка конструктивных элементов, временная нагрузка офисных помещений». Иногда нужно добавить информацию о сочетании нагрузок, если это важно для расчётов. Если характер нагрузки меняется в процессе эксплуатации, это тоже стоит отразить.
Какие ошибки чаще всего допускают при заполнении графы «заявляемый характер нагрузки» и чем они опасны?
Одной из распространённых ошибок является указание слишком общего описания, например, просто «нагрузка», без уточнения её вида и условий. Это приводит к неправильному учёту нагрузок в расчётах и может стать причиной конструктивных ошибок. Также встречается указание нагрузок, не соответствующих фактическому использованию здания, что создаёт риск недооценки или переоценки прочности элементов. В некоторых случаях неполное или неверное описание затрудняет согласование документации с контролирующими органами.
Откуда можно взять данные для обоснования характера нагрузки при проектировании?
Для обоснования характера нагрузки используют нормативные документы, технические задания заказчика, результаты обследования существующих конструкций и характеристики эксплуатации помещений. Нормативы, такие как СП или СНиП, содержат требования к нагрузкам для различных типов зданий и помещений. Если здание реконструируется, учитывают фактические условия эксплуатации и характеристики новых видов нагрузок. При необходимости проводят инструментальные замеры или консультации со специалистами заказчика.
Как учитывать особенности нагрузки при реконструкции здания в графе «заявляемый характер нагрузки»?
При реконструкции важно учитывать изменившиеся условия эксплуатации, которые могут отличаться от первоначальных. В графе нужно отражать новые виды и величины нагрузок, учитывая добавленные помещения, изменённое назначение или увеличенную интенсивность использования. Иногда это означает необходимость указания комбинированных или переменных нагрузок с пояснениями. Если нагрузка увеличивается по сравнению с изначальной, это обязательно указывается, так как влияет на расчёт прочности и устойчивости конструкций.
