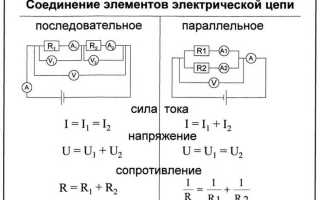

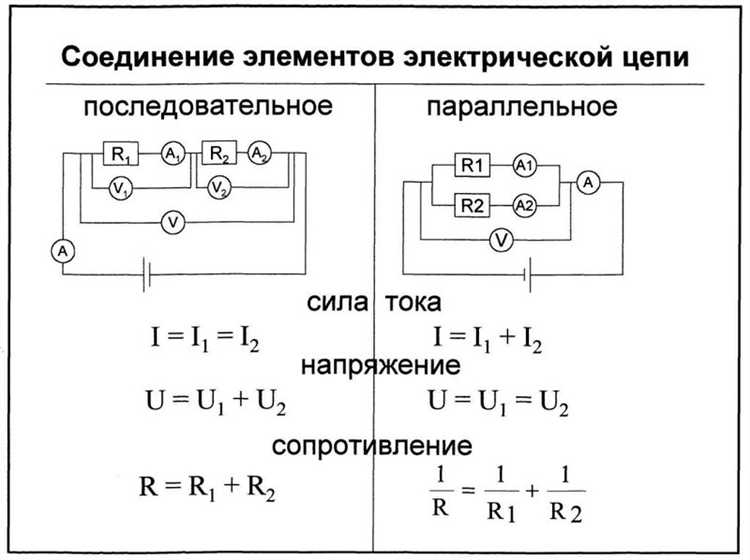

Что является определением термина силовая электрическая цепь

Силовая электрическая цепь представляет собой совокупность электрических элементов, предназначенных для передачи и преобразования электрической энергии с целью её последующего использования. В таких цепях напряжение и ток имеют значения, достаточные для питания силового оборудования и выполнения рабочих функций, отличающихся от цепей сигналов низкого уровня.

Основные характеристики силовой цепи включают номинальное напряжение, рабочий ток, тип нагрузки, режим работы и параметры электробезопасности. Эти параметры определяют допустимые условия эксплуатации и влияют на выбор оборудования и защитных устройств.

Для точного понимания и анализа силовой цепи необходимо учитывать типы используемых элементов – трансформаторы, выключатели, проводники – и особенности их взаимодействия. Важным аспектом является оценка устойчивости цепи к перегрузкам и коротким замыканиям, что напрямую влияет на безопасность и надёжность системы.

Что входит в состав силовой электрической цепи

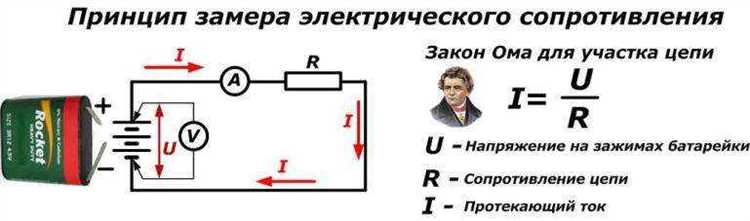

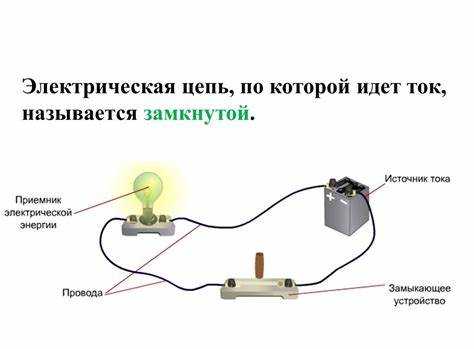

Силовая электрическая цепь состоит из источника питания, проводников, коммутационных аппаратов и нагрузки. Источник питания обеспечивает подачу электрической энергии с определёнными параметрами – напряжением и током, необходимыми для работы потребителей.

Проводники выполняют функцию передачи электроэнергии от источника к нагрузке, при этом материалы и сечение проводов выбираются с учётом максимально допустимой токовой нагрузки и минимизации потерь.

Коммутационные аппараты включают выключатели, предохранители, автоматические выключатели и контакторы, отвечающие за включение, отключение и защиту цепи от перегрузок и коротких замыканий. Их выбор определяется номинальными параметрами цепи и условиями эксплуатации.

Нагрузка представляет собой конечные устройства или комплексы, преобразующие электрическую энергию в другие виды энергии – механическую, тепловую, световую и др. В составе нагрузки могут быть двигатели, нагревательные элементы, освещение и другое оборудование.

Дополнительно в состав силовой цепи могут входить трансформаторы для изменения уровней напряжения и защитные устройства, обеспечивающие безопасность и надёжность функционирования. Правильное сочетание всех элементов и точное соблюдение технических требований позволяют обеспечить эффективную и безопасную работу силовой электрической цепи.

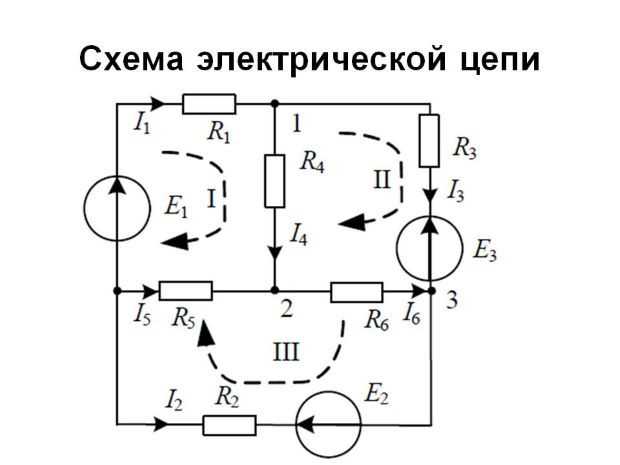

Особенности передачи и распределения электрической энергии

Передача и распределение электрической энергии основаны на минимизации потерь и обеспечении стабильного электроснабжения потребителей. Высокое напряжение при передаче снижает ток, что уменьшает тепловые потери в линиях электропередачи.

• Для передачи на большие расстояния применяют линии с напряжением от 110 кВ до 750 кВ и выше.
• Распределение энергии осуществляется на средних и низких напряжениях: обычно 10–35 кВ для среднего и 0,4 кВ для низкого напряжения.
• Использование трансформаторов позволяет эффективно изменять уровни напряжения между этапами передачи и распределения.
• Применение современных материалов и технологий снижает сопротивление проводников и увеличивает надежность сетей.

Для повышения качества электроэнергии внедряют системы компенсации реактивной мощности, что уменьшает нагрузку на генераторы и линии.

1. Обязательна защита от коротких замыканий и перегрузок с помощью автоматических выключателей и реле.
2. Использование системы мониторинга состояния сети позволяет выявлять и устранять неисправности своевременно.
3. Проектирование сетей учитывает оптимальное распределение нагрузки, чтобы избежать перегрузок отдельных участков.
4. Для снижения электромагнитных помех применяют экранирование и заземление оборудования и линий.

Особое внимание уделяется координации работы распределительных пунктов и трансформаторных подстанций для обеспечения бесперебойного питания и безопасности эксплуатации.

Типы нагрузок в силовых электрических цепях

В силовых электрических цепях нагрузки классифицируются по характеру потребляемой мощности и влиянию на параметры сети. Основные типы нагрузок: активные, индуктивные и емкостные.

Активные нагрузки представляют собой устройства с преимущественным потреблением активной мощности (Вт). К ним относятся резистивные элементы – нагревательные приборы, лампы накаливания, электропечи. Такие нагрузки характеризуются отсутствием сдвига фаз между током и напряжением, что упрощает расчеты и стабилизирует работу сети.

Индуктивные нагрузки связаны с потреблением реактивной мощности индуктивного характера (вар). К ним относятся электродвигатели, трансформаторы, дроссели. Эти нагрузки вызывают отставание тока относительно напряжения, что ведет к снижению коэффициента мощности. Для компенсации индуктивной составляющей применяют конденсаторы.

Емкостные нагрузки в силовых цепях встречаются реже и обычно связаны с компенсирующими устройствами или кабельными линиями. Они вызывают опережение тока относительно напряжения и могут приводить к перенапряжениям при резких изменениях нагрузки.

При проектировании силовых цепей важно учитывать характер нагрузки для выбора правильных средств компенсации реактивной мощности, оптимизации сечения проводников и защиты оборудования от перегрузок и перенапряжений.

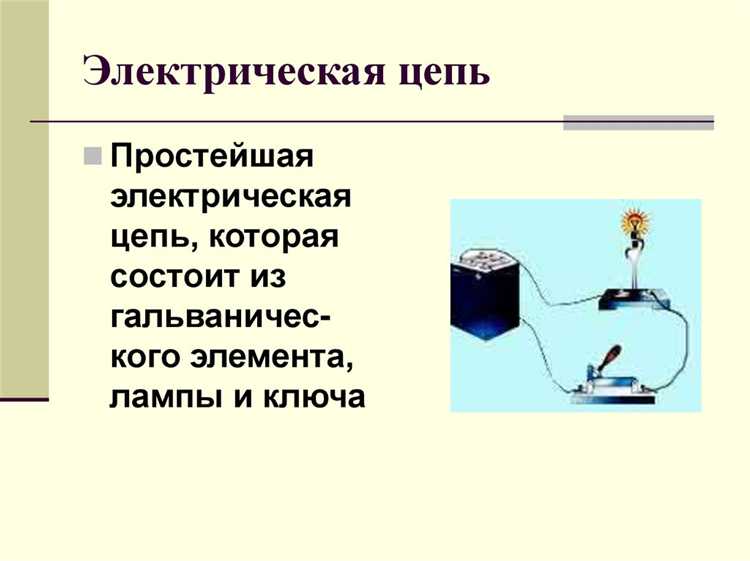

Основные параметры, влияющие на работу силовой цепи

Ток характеризует фактический поток электрического заряда по цепи и зависит от сопротивления нагрузки. Избыточный ток может привести к перегреву элементов цепи и выходу из строя оборудования, поэтому важно контролировать его величину и применять защитные устройства.

Сопротивление цепи складывается из сопротивления проводников, контактов и нагрузки. Повышенное сопротивление вызывает падение напряжения и снижает эффективность передачи энергии. Рекомендуется использовать проводники с минимальным сопротивлением и качественные соединения для уменьшения потерь.

Мощность в силовой цепи рассчитывается как произведение напряжения на ток и определяет энергопотребление или отдачу нагрузки. Для корректной работы системы необходимо учитывать максимально допустимую мощность, чтобы избежать перегрузок и аварийных ситуаций.

Частота электрического тока влияет на параметры индуктивности и емкости цепи. В системах переменного тока неправильная частота может привести к резонансным явлениям и нарушению работы оборудования. Для промышленных сетей стандартной является частота 50 или 60 Гц.

Важным параметром является также коэффициент мощности, отражающий соотношение активной и реактивной мощности. Низкий коэффициент мощности снижает эффективность использования электроэнергии и требует компенсации с помощью специальных устройств.

Температурный режим влияет на сопротивление материалов и долговечность элементов цепи. Рекомендуется соблюдать нормативы по максимальной температуре и использовать охлаждающие системы при необходимости.

Наличие помех и гармоник искажает форму сигнала, снижая качество электропитания и может приводить к ошибкам в работе чувствительной аппаратуры. Для устранения таких проблем применяют фильтры и стабилизаторы напряжения.

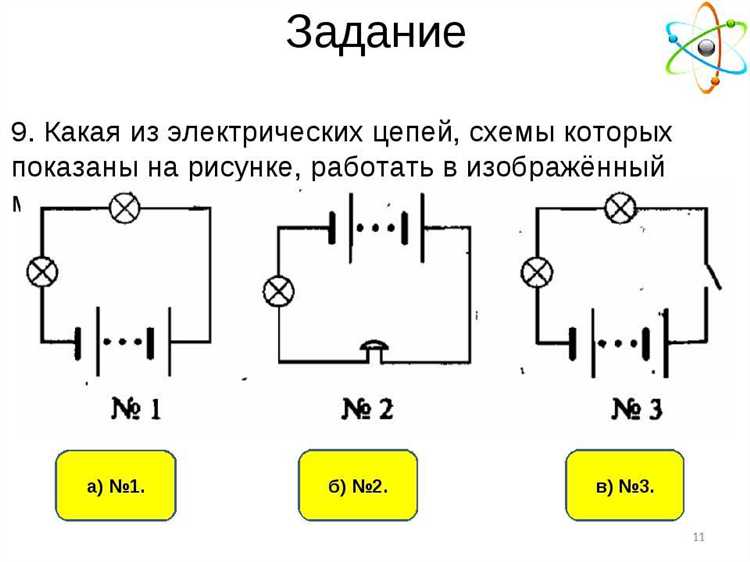

Роль проводников и изоляции в силовой цепи

• Материал (медь или алюминий) – медь обладает большей электропроводностью, алюминий легче и дешевле;
• Сечение – должно соответствовать расчетной нагрузке, чтобы исключить превышение допустимой плотности тока (обычно не более 6–10 А/мм² для медных жил);
• Длина – влияет на величину падения напряжения и тепловые потери;
• Температурный режим – проводник должен выдерживать рабочую температуру без снижения механической прочности и проводимости.

Изоляция служит для предотвращения электрических пробоев, коротких замыканий и обеспечения безопасности эксплуатации. Основные требования к изоляции:

1. Электрическая прочность – способность выдерживать рабочее напряжение с запасом, обычно минимум в 1,5 раза выше номинального;
2. Тепловая стойкость – выдерживать максимальную температуру, возникающую при нагрузках без разрушения (классы изоляции по температуре: А, B, F, H и выше);
3. Химическая и механическая устойчивость – устойчивость к воздействию влаги, масел, вибраций и механических повреждений;
4. Длительная надежность – сохранять свойства в течение заданного срока эксплуатации без деградации.

Рекомендации по выбору проводников и изоляции для силовых цепей:

• Использовать медные проводники сечением, рассчитанным на максимально возможный ток с учетом условий эксплуатации;
• Выбирать изоляцию с классом термостойкости не ниже F (155°C) для предотвращения перегрева в длительном режиме;
• Применять многослойные изоляционные материалы при необходимости повышения механической прочности и защиты от внешних воздействий;
• Обеспечивать правильный монтаж, избегая изломов и натяжения проводников, чтобы не нарушить целостность изоляции;
• Проводить регулярные проверки состояния изоляции с помощью мегомметров для предотвращения аварийных ситуаций.

Таким образом, грамотный подбор и эксплуатация проводников и изоляции в силовой цепи напрямую влияют на эффективность, безопасность и долговечность электрической системы.

Методы измерения электрических величин в силовых цепях

Измерение токов в силовых цепях чаще всего производится с помощью токовых трансформаторов и шунтов. Токовые трансформаторы обеспечивают гальваническую развязку и снижают уровень тока до безопасного для измерительных приборов, при этом важно соблюдать точность трансформации, особенно при малых токах нагрузки.

Для измерения напряжения применяются напряженческие трансформаторы (ТСН), которые уменьшают высокое напряжение до уровня, допустимого для измерительных устройств. Выбор ТСН должен учитывать класс точности и максимально допустимое напряжение в сети.

Активная мощность измеряется ваттметрами, которые включаются последовательно с нагрузкой. Для повышения точности измерений в трехфазных системах используют двух- или трехваттметровые схемы с учетом порядка соединения фаз.

Измерение реактивной мощности осуществляется с помощью варметров или вычисляется по результатам измерения напряжения и тока с фазовыми сдвигами. В современных системах широко применяются цифровые анализаторы, совмещающие функции измерения мощности и параметров гармоник.

Измерение частоты в силовых цепях производится частотомерами, подключаемыми к сети через трансформаторы напряжения или напрямую, с учетом требований безопасности и диапазона измерений.

Для контроля гармонических искажений используют анализаторы спектра, которые позволяют выявить присутствие высших гармоник и оценить качество электроэнергии в сети.

Рекомендуется использовать сертифицированные измерительные приборы с классом точности не ниже 0.5 для основных параметров и регулярно проводить их поверку. Особое внимание уделяется правильному подключению измерительных устройств, чтобы избежать искажений данных и обеспечить безопасность оператора.

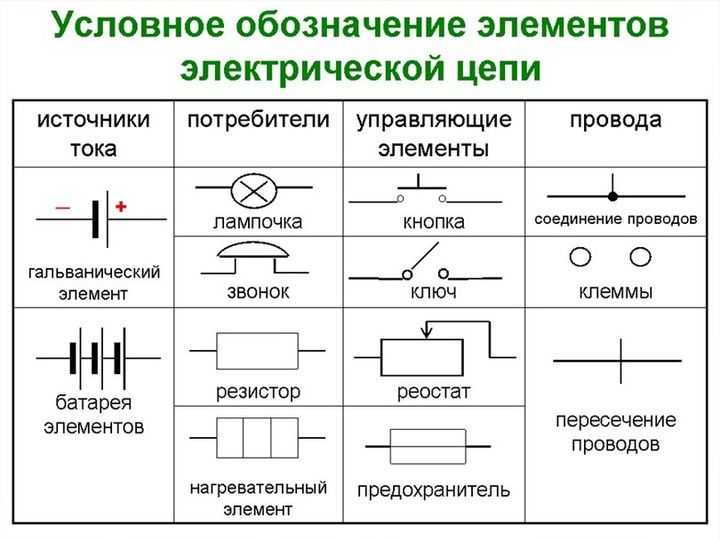

Защита и безопасность при эксплуатации силовых цепей

Обеспечение безопасности в силовых электрических цепях начинается с правильного выбора и монтажа защитных устройств: автоматических выключателей, предохранителей и устройств защитного отключения (УЗО). Автоматические выключатели должны соответствовать номинальным токам и характеристикам нагрузки, чтобы предотвратить перегрузки и короткие замыкания.

Заземление – обязательный элемент безопасности. Оно снижает риск поражения электрическим током, обеспечивая отвод токов утечки и предотвращая возникновение напряжений прикосновения. Контуры заземления должны регулярно проверяться на сопротивление, не превышающее нормативных значений (обычно менее 4 Ом).

Изоляция проводников и оборудования должна соответствовать установленным стандартам по классу напряжения и условиям эксплуатации. Повреждённая изоляция требует немедленной замены, чтобы избежать токовых утечек и аварий.

При эксплуатации силовых цепей важна регулярная техническая диагностика: измерение токов утечки, проверка состояния контактов и соединений, тепловизионный контроль для выявления перегрева. Особое внимание уделяется зонам с повышенной влажностью и пылью, где риск короткого замыкания выше.

Для защиты персонала необходимы средства индивидуальной защиты (перчатки, диэлектрические ковры, обувь), а также строгое соблюдение требований по отключению питания и блокировке при проведении ремонтных работ.

Автоматизация и использование систем мониторинга состояния силовых цепей позволяет оперативно выявлять отклонения в работе и предотвращать аварийные ситуации. Важным условием является проведение регулярного обучения персонала правилам безопасной работы с силовыми электрическими цепями.

Влияние неполадок и коротких замыканий на силовую цепь

Короткие замыкания вызывают резкое снижение сопротивления цепи, что ведет к многократному увеличению тока. При этом ток может превысить номинальные параметры оборудования в 10–50 раз, что вызывает перегрев проводников и элементов, риск возгорания и разрушения изоляции.

Неполадки, такие как обрывы проводников, ухудшение контактов и частичные замыкания, приводят к скачкам напряжения и нестабильности работы цепи. Эти дефекты снижают эффективность передачи электроэнергии, вызывают дополнительные потери и ускоренный износ оборудования.

Для минимизации последствий коротких замыканий применяют автоматические выключатели с мгновенным срабатыванием при превышении порога тока, а также дифференциальные реле, чувствительные к токам утечки. Обязательна регулярная проверка сопротивления изоляции и тепловой контроль узлов цепи.

В условиях эксплуатации рекомендуется использование кабелей с повышенной термостойкостью и устойчивостью к механическим повреждениям. Мониторинг параметров сети с помощью современных систем диагностики позволяет выявлять неполадки на ранних стадиях и предотвращать аварии.

При проектировании силовых цепей учитывают максимальные токи короткого замыкания и выбирают оборудование с соответствующим уровнем номинальной токовой нагрузки, что обеспечивает устойчивость к аварийным режимам и увеличивает ресурс эксплуатации.

Вопрос-ответ:

Что понимается под силовой электрической цепью и в чем её отличие от других электрических цепей?

Силовая электрическая цепь — это электрическая система, предназначенная для передачи и распределения значительной мощности, обычно в промышленном или энергетическом оборудовании. В отличие от цепей низкой мощности, силовые цепи работают с высокими токами и напряжениями, что требует использования специальных элементов и соблюдения определённых правил безопасности.

Какие основные параметры характеризуют работу силовой электрической цепи?

Ключевыми характеристиками силовой цепи являются напряжение, сила тока, сопротивление, мощность и параметры безопасности. Эти величины определяют эффективность передачи энергии и устойчивость цепи к перегрузкам и повреждениям.

Почему важно учитывать индуктивные и емкостные свойства в силовых цепях?

Индуктивность и ёмкость влияют на распределение токов и напряжений в цепи, вызывая явления, такие как сдвиг фаз и колебания. Это может привести к дополнительным потерям энергии и перегрузкам, поэтому их учет необходим для правильного проектирования и эксплуатации силовых систем.

Какие методы применяются для контроля и диагностики состояния силовой электрической цепи?

Для контроля используют измерения токов, напряжений, температуры и сопротивления изоляции. Часто применяются приборы, фиксирующие отклонения от нормальных значений, что позволяет обнаруживать неполадки на ранних стадиях и предотвращать аварии.
