В пожароопасных зонах применение стандартного электрооборудования недопустимо из-за риска воспламенения горючих паров, газов или пылей. Согласно ГОСТ IEC 60079 и СП 6.13130, оборудование должно соответствовать специальным требованиям к взрывозащите, включая тип защиты, категорию и группу взрывоопасной смеси. Классификация осуществляется на основании характеристик среды и уровня потенциальной опасности.
Основными параметрами при выборе оборудования являются класс зоны (0, 1 или 2 для газов и паров; 20, 21 или 22 для пылей), группа взрывоопасной смеси (IIA, IIB, IIC) и температурный класс (от T1 до T6). Например, оборудование с маркировкой Ex d IIC T4 подходит для среды с ацетиленом или водородом и температурой самовоспламенения не ниже 135 °C.
Кроме уровня взрывозащиты, учитываются конструктивные исполнения: герметичные оболочки, заполнение инертным газом, искробезопасные цепи и повышенная надежность изоляции. Выбор зависит от специфики объекта – нефтеперерабатывающий завод, зернохранилище или химическая установка предъявляют разные требования к степени защиты и устойчивости оборудования к внешним воздействиям.
Ошибки в классификации могут привести к воспламенению среды при штатной работе оборудования. Рекомендуется использовать продукцию с сертификацией по ТР ТС 012/2011 и сопровождать её документацией, включающей паспорт, сертификат соответствия и схему подключения. При проектировании следует применять схемы с учетом зон класса опасности, подтверждённых расчетами по методикам ПБ 03-600-03 и РД 03-418-01.

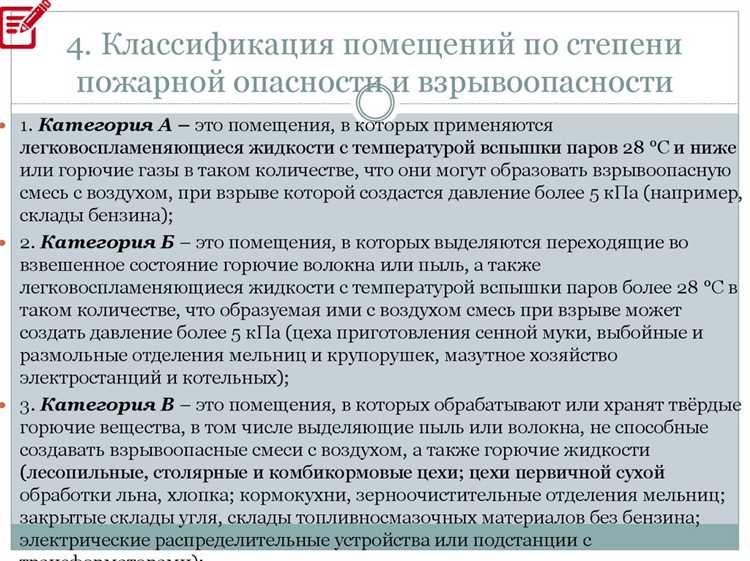

Типы пожароопасных зон и их влияние на выбор оборудования
Пожароопасные зоны классифицируются по степени вероятности присутствия горючих паров, газов или пыли в рабочей среде. Эта классификация регламентируется, в частности, ГОСТ 30852.13 и международными стандартами IEC. Тип зоны напрямую определяет требования к конструкции, защите и способу установки электрооборудования.
Зона 0 характеризуется постоянным или длительным присутствием горючих газов или паров. В таких условиях разрешается использовать только оборудование с максимальной степенью защиты, например, во взрывонепроницаемой оболочке (Ex d) или с комплексной искробезопасностью (Ex ia). Установка должна исключать возможность появления дуг, искр и нагрева поверхностей выше температуры воспламенения веществ.
Зона 1 предполагает вероятность появления горючей среды в обычных условиях эксплуатации. Здесь допускается применение оборудования с типами защиты Ex d, Ex e (повышенная надёжность), Ex ib (искробезопасность второго уровня). При выборе необходимо учитывать частоту технологических операций, возможность утечек и вентиляцию.
Зона 2 относится к областям, где горючие вещества могут присутствовать только кратковременно и в аварийных ситуациях. Допускается использование оборудования с базовой защитой от воспламенения, например, Ex nA (неискоряющее исполнение) или Ex ec. Важно учитывать степень защиты оболочки (не ниже IP54) и класс температуры, соответствующий химической природе возможных выбросов.
При наличии горючей пыли вместо газов, зоны обозначаются как Zone 20, Zone 21 и Zone 22. Здесь при выборе оборудования приоритет имеет защита от пылевзрывов: конструкции с пыленепроницаемыми оболочками (Ex t) и контролем температур нагрева. Даже незначительное скопление пыли на горячей поверхности способно привести к воспламенению.
Неправильное определение зоны может привести к подбору оборудования с недостаточной защитой. Рекомендуется проведение предварительного анализа рисков с участием специалистов по промышленной безопасности и обязательное применение сертифицированных устройств с маркировкой, соответствующей реальной классификации зоны.

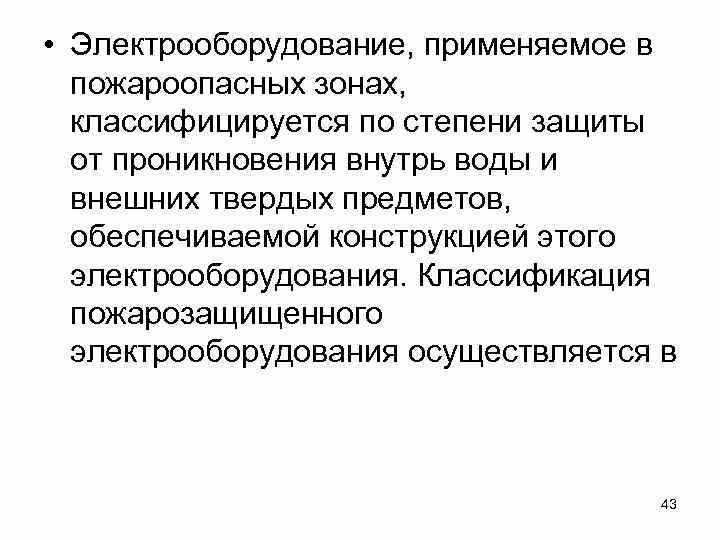

Обозначения и маркировка электрооборудования по степени защиты
Для пожароопасных зон рекомендуется выбирать оборудование с IP не ниже 54. Первая цифра «5» означает защиту от пыли в количестве, мешающем нормальной работе, а вторая «4» – защиту от брызг воды с любого направления. При этом в зонах с повышенным риском затопления или агрессивной среды допустимыми являются только устройства с IP65, IP66 и выше.
Важно учитывать, что взрывозащищённость не входит в код IP. Она обозначается отдельно, например, маркировкой «Ex», за которой следуют дополнительные символы, определяющие тип защиты (например, «d» – взрывонепроницаемая оболочка, «e» – повышенная надежность). Для комплексной оценки требуется совместное рассмотрение обеих маркировок.
При проектировании систем в пожароопасных зонах следует исключить использование оборудования с маркировкой ниже IP44. Такие устройства не обладают достаточной устойчивостью к пыли и влаге и не могут обеспечить необходимый уровень безопасности. Для наружных установок и зон с высоким риском загрязнений целесообразен выбор устройств с герметичной конструкцией (IP67–IP68), позволяющей кратковременное или длительное погружение в воду.
Для корректного выбора необходимо сопоставлять маркировку IP с реальными условиями эксплуатации и категорией зоны по ПУЭ. Также следует учитывать, что некоторые производители могут указывать дополнительные обозначения, не входящие в стандарт IP, поэтому перед применением важно сверяться с технической документацией и сертификатами соответствия.
Разделение электрооборудования по температурным классам
Температурный класс электрооборудования определяет максимальную допустимую температуру его нагрева при эксплуатации в пожароопасной зоне. Основная цель такой классификации – исключить возможность воспламенения окружающей среды от поверхностей оборудования.
В международной практике (в частности, согласно стандарту IEC 60079-0) установлены шесть температурных классов: T1 – до 450 °C, T2 – до 300 °C, T3 – до 200 °C, T4 – до 135 °C, T5 – до 100 °C и T6 – до 85 °C. Каждый из этих классов подбирается исходя из минимальной температуры воспламенения веществ, находящихся в атмосфере зоны установки оборудования.
Например, при наличии в зоне паров диэтилового эфира с температурой воспламенения 160 °C следует использовать оборудование не выше класса T3. При этом применение устройств класса T2 и выше приведёт к превышению безопасного температурного порога и создаст риск воспламенения.
При выборе оборудования критически важно учитывать не только его температурный класс, но и условия теплового отвода – наличие вентиляции, плотность установки, тепловую инерцию корпуса. Устройства с высоким уровнем тепловыделения требуют дополнительной оценки по температурному режиму даже при заявленном температурном классе.
В системах с автоматическим управлением следует предусматривать защиту от перегрева, особенно для оборудования классов T5 и T6, где предельно допустимые температуры крайне низкие и даже незначительное отклонение от нормы способно спровоцировать воспламенение среды.
Особенности использования взрывозащищённого оборудования
Взрывозащищённое оборудование предназначено для эксплуатации в средах, где возможно образование взрывоопасных смесей газов, паров или пылей. Основное требование – исключение источников воспламенения при нормальной работе и в условиях возможных отказов.
Ключевым элементом является тип взрывозащиты. Например, оболочка вида «d» (взрывонепроницаемая) предотвращает передачу взрыва наружу при его возникновении внутри корпуса. Вид «e» (повышенная надёжность) исключает искрение и нагрев выше пределов, допустимых для окружающей среды. Вид «i» (искробезопасная цепь) ограничивает энергию электрических цепей ниже уровней, способных вызвать воспламенение.
При установке важно учитывать совместимость оборудования с категорией и группой взрывоопасной среды. Например, в зонах с присутствием водорода допустимо только оборудование группы IIC, обладающее максимально возможной степенью взрывозащиты. Температурный класс также должен соответствовать максимальной температуре воспламенения веществ в зоне.
Монтаж взрывозащищённого оборудования требует герметизации вводов, применения сертифицированных кабельных муфт, заземления корпусов и соблюдения минимальных расстояний между токоведущими частями. Запрещается использование нестандартных решений или адаптация неподходящих компонентов.
Техническое обслуживание предполагает регулярную проверку целостности оболочек, плотности соединений и состояния уплотнителей. Повреждения или утраты сертификационных признаков требуют немедленной замены изделия. Использование ремонтных комплектов допускается только при наличии допуска на восстановление взрывозащиты.
Выбор и применение оборудования должно опираться на проектную документацию, подтверждённую расчётами риска и согласованную с контролирующими органами. Несоблюдение этих требований повышает вероятность аварий с тяжёлыми последствиями.
Классы электрооборудования по источнику воспламенения
Электрооборудование, эксплуатируемое в пожароопасных зонах, классифицируется в зависимости от потенциального источника воспламенения, который может привести к воспламенению горючих паров или пыли. Понимание этих классов критически важно для выбора технических решений, соответствующих требованиям безопасности.
Выделяют следующие основные классы по источнику воспламенения:
- Искровое оборудование – устройства, в которых в процессе нормальной или аварийной работы могут возникать электрические искры. Примеры: коммутационные аппараты, щетки электродвигателей, разъёмы под током. В пожароопасных зонах допускается использование только при наличии взрывозащиты типа «Ex d» (взрывонепроницаемая оболочка) или «Ex i» (искробезопасная цепь).
- Оборудование с нагретыми поверхностями – устройства, в которых при работе развиваются температуры, способные превысить температуру воспламенения окружающей среды. Это, например, трансформаторы, сопротивления нагрева, электродвигатели. Важно выбирать оборудование, соответствующее определённому температурному классу (T1–T6) с запасом по температуре.
- Оборудование с дуговыми процессами – включает в себя аппараты, создающие дугу при коммутации, например, контакторы, выключатели нагрузки. Взрывозащита реализуется с применением оболочек типа «Ex d» или специальных герметичных решений.
- Электростатически опасное оборудование – устройства и материалы, способные накапливать и разряжать статическое электричество. Особое внимание уделяется корпусам из диэлектриков и условиям с низкой влажностью. Требуется наличие заземления и антистатической обработки поверхностей.
- Оборудование с возможным перегревом при отказе – в этом классе находятся устройства, у которых при нарушении режима (например, отказ вентилятора) возможно резкое повышение температуры. Применяется дополнительное термоконтролирование и отключение при превышении критических параметров.
Для каждой группы оборудования необходимо предусматривать соответствующий тип взрывозащиты в зависимости от характера опасности. Неправильная классификация приводит к созданию ложного ощущения безопасности и может стать причиной аварии.
Требования к монтажу и обслуживанию оборудования в пожароопасных зонах
Монтаж электрооборудования в пожароопасных зонах должен выполняться с учетом категории взрывоопасности и класса оборудования. Все работы проводят только при полном обесточивании и применении инструментов, исключающих искрообразование. Соединения кабелей и проводов обязаны иметь герметичные соединительные коробки с соответствующим уровнем защиты по IP и взрывозащите.
Крепление оборудования выполняется на негорючие и термостойкие поверхности с обеспечением минимального контакта с горючими материалами. При прокладке кабелей запрещено использовать металлические трубы и гофры без соответствующей сертификации по взрывозащите. Расстояния между взрывозащищенным оборудованием и потенциальными источниками воспламенения должны соответствовать требованиям нормативных документов.
Обслуживание требует регулярного осмотра на предмет герметичности, отсутствия коррозии и повреждений изоляции. Все узлы, влияющие на взрывозащиту, подлежат обязательному контролю с применением специализированных приборов. В период эксплуатации запрещено использовать несертифицированные запчасти и изменять конструкцию оборудования без повторной экспертизы.
Для проведения плановых ремонтных работ и замены элементов необходимо подготовить протокол отключения, обеспечить заземление и маркировку опасных участков. Обслуживающий персонал обязан иметь специальное обучение по работе в пожароопасных зонах и использовать средства индивидуальной защиты, включая антистатическую одежду и средства защиты органов дыхания при необходимости.
Документирование всех операций монтажа и обслуживания ведется в журнале с указанием даты, характера работ, выявленных неисправностей и использованных материалов. Несоблюдение данных требований приводит к аннулированию сертификатов безопасности и повышает риск аварийных ситуаций.
Вопрос-ответ:
Что определяет выбор электрооборудования для установки в пожароопасных зонах?
Выбор электрооборудования в пожароопасных зонах базируется на типе потенциально взрывоопасной среды и категории зоны по взрывопожарной опасности. Учитываются параметры, такие как степень защиты корпуса, способ предотвращения искрообразования, температурный класс и зона применения. Оборудование должно иметь соответствующие сертификаты и маркировку, подтверждающие его соответствие требованиям безопасности. Неправильный выбор может привести к возгоранию или взрыву из-за образования искр или высокой температуры элементов.
Какие существуют основные методы взрывозащиты электрооборудования для пожароопасных зон?
Среди наиболее распространённых методов взрывозащиты выделяют защиту искробезопасным электрическим оборудованием (обозначается «i»), полную герметизацию корпуса (маркировка «d»), заполнение корпуса твердым веществом («m»), защиту оболочкой с повышенной прочностью («e»), а также предотвращение образования взрывоопасных смесей вокруг оборудования за счет вентиляции и удаления продуктов возможного возгорания. Каждый способ предназначен для определённых условий эксплуатации и имеет свои особенности монтажа и обслуживания.
Как маркируется электрооборудование, предназначенное для использования в пожароопасных зонах?
Маркировка включает в себя сведения о типе взрывозащиты, группе оборудования, температурном классе и категории зоны. Например, обозначения могут содержать буквы и цифры: «Ex d IIB T4», где «Ex» означает взрывозащиту, «d» — тип защиты корпуса, «IIB» — группа газов, для которых предназначено оборудование, а «T4» указывает максимальную температуру поверхности. Такая маркировка помогает специалистам быстро определить пригодность устройства для конкретной зоны с учётом её характеристик.
Какие требования предъявляются к монтажу и обслуживанию электрооборудования в пожароопасных зонах?
Монтаж должен производиться с учётом строгого соблюдения технических регламентов и инструкций производителя, включая использование сертифицированных кабелей, герметичных соединений и взрывозащищённых коробок. Особое внимание уделяется правильной заземляющей системе и контролю целостности защитных оболочек. Обслуживание проводится с периодичностью, установленной нормативами, включая проверку маркировки, герметичности, отсутствия механических повреждений и исправности защитных механизмов. Все работы должны выполняться квалифицированным персоналом с применением средств индивидуальной защиты.
