Потери электроэнергии в садовом некоммерческом товариществе (СНТ) – это реальный экономический и технический показатель, который напрямую влияет на размер взносов и устойчивость энергоснабжения. Их расчет начинается с точного учета показаний на вводе в СНТ и на границах участков, что позволяет определить разницу между потребленной и оплаченной энергией.
Наиболее распространённой причиной потерь является техническое сопротивление линий электропередачи. Для расчёта необходимо учитывать протяженность кабеля, его сечение, материал жилы (медь или алюминий), а также силу тока в амперах. Формула для расчета активных потерь мощности: ΔP = I² × R, где R – сопротивление линии, рассчитываемое по удельному сопротивлению и длине провода.
Также важно учитывать потери на трансформаторных подстанциях, которые зависят от их загрузки и конструктивных особенностей. Например, холостые потери могут составлять до 1,5% установленной мощности, а нагрузочные – от 2% до 5% при полной загрузке. Эти значения должны быть подтверждены паспортными характеристиками оборудования или данными измерений.
Для точного анализа необходимо вести систематический учет данных за несколько периодов, чтобы исключить случайные колебания и выявить закономерности. При наличии АСКУЭ (автоматизированной системы коммерческого учета электроэнергии) можно оперативно выявлять зоны наибольших потерь, анализируя профили нагрузки по каждой точке учета.
Игнорирование скрытых потерь, вызванных несанкционированным подключением или неисправностями, приводит к недофинансированию общего бюджета и конфликтам внутри СНТ. Поэтому расчет должен включать не только физические параметры сети, но и организационные аспекты: проверку счетчиков, ревизию подсоединений, сверку актов распределения.
Как определить объем потребленной электроэнергии по счетчикам
Для точного расчета потреблённой электроэнергии в СНТ необходимо учитывать индивидуальные показания счётчиков на каждом участке. Потребление вычисляется как разница между текущими и предыдущими показаниями электросчётчика за конкретный расчётный период.
- Соберите актуальные показания всех индивидуальных счётчиков на участках. Показания снимаются в одну и ту же дату каждого месяца, чтобы исключить погрешности по времени.
- Зафиксируйте предыдущие показания по каждому счётчику. Они могут храниться в журнале учёта или в бухгалтерской программе, если учёт автоматизирован.
- Для каждого участка рассчитайте потребление: Текущие показания – Предыдущие = Объём потребления (кВт·ч).
- Проследите, чтобы показания были сняты с учётом точности счётчика (однофазный или трёхфазный, с десятыми или без). Не округляйте значения при записи.
- Суммируйте все индивидуальные объёмы, чтобы определить общий потреблённый объём по СНТ.
Если в СНТ используются счётчики с дистанционной передачей данных (например, по радиоканалу или через PLC), выгрузка данных производится централизованно через программное обеспечение управляющей организации. В этом случае объёмы потребления определяются автоматически, но требуют верификации с контрольными точками (опломбированными эталонными счётчиками).
Также важно учитывать наличие общих точек потребления – уличное освещение, насосные станции, охрана. Эти нагрузки не относятся к индивидуальным участкам и должны выделяться отдельными приборами учёта. Их показания также фиксируются и прибавляются к общему потреблению СНТ при расчёте баланса.
Как учесть разницу между вводным и поквартирными показаниями
Для точного расчета потерь электроэнергии в СНТ необходимо регулярно фиксировать показания вводного счетчика, расположенного на границе балансовой принадлежности с сетевой организацией. Эти данные отражают общий объем электроэнергии, поступившей в СНТ за расчетный период.
Параллельно собираются показания всех индивидуальных (поквартирных) счетчиков, установленных у абонентов. Суммирование этих значений дает совокупное потребление конечными пользователями.
Разница между объемом, зафиксированным вводным счетчиком, и суммой поквартирных показаний представляет собой неучтенную электроэнергию. Она может включать технологические потери в ЛЭП, потребление на освещение улиц, насосные станции, охранные посты и иные общие нужды, а также хищения и ошибки учета.
Чтобы учесть эту разницу, необходимо выделить и отдельно фиксировать потребление на объекты общего пользования, установив на них отдельные приборы учета. Это позволит сократить категорию «неизвестных потерь» и повысить прозрачность расчетов.
Раз в месяц проводится сверка: если разница между вводом и суммой всех счетчиков превышает 10%, требуется проверка технического состояния сети, ревизия узлов учета и анализ наличия несанкционированных подключений. Регулярный аудит показаний помогает оперативно выявлять и устранять аномалии в потреблении.
Какие технические причины вызывают потери электроэнергии в сетях СНТ
Старые и изношенные контактные соединения на опорах, в щитках и распределительных коробках увеличивают переходное сопротивление. Даже небольшое окисление контакта способно повысить потери на десятки процентов по сравнению с нормой. Особенно это критично в узлах с высокой нагрузкой – на вводах в дома или на распределительных участках после трансформатора.
Неправильное сечение кабеля – частая ошибка при самовольной прокладке линий. Если кабель выбран с недостаточным запасом по току, нагрев возрастает, а вместе с ним и активные потери. При этом ресурс кабеля сокращается, что в перспективе приведёт к ещё большим потерям из-за деградации изоляции и падения напряжения.
Нагрузки в сетях СНТ часто неравномерны. Если одна фаза перегружена, а две другие недогружены, возникает перекос фаз. Это приводит к несимметрии токов и дополнительным потерям в трансформаторе и питающих линиях. Для минимизации перекоса необходимо периодически перераспределять нагрузки между фазами с учётом текущей схемы подключения потребителей.
Использование устаревших трансформаторов с низким КПД также увеличивает потери. Например, потери холостого хода старого трансформатора мощностью 100 кВА могут достигать 500 Вт, даже при отсутствии нагрузки. Замена на современное оборудование с пониженными потерями может существенно снизить постоянную утечку энергии.
Дополнительным фактором являются токи утечки через повреждённую изоляцию кабелей, особенно при прокладке по влажной почве. Такие токи незаметны визуально, но фиксируются приборами как постоянные технологические потери. Проверка изоляции мегомметром должна проводиться не реже одного раза в год.

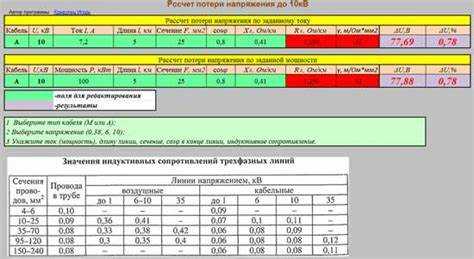

Как использовать формулы для расчета потерь в кабельных линиях
Для расчета потерь электроэнергии в кабельных линиях необходимо учитывать активное сопротивление кабеля и величину протекающего тока. Основная формула для вычисления активных потерь: P = I² × R × L, где P – потери мощности в ваттах, I – сила тока в амперах, R – удельное сопротивление линии (Ом/км), L – длина кабеля в километрах.
Удельное сопротивление зависит от сечения и материала жилы. Например, для медного кабеля с сечением 10 мм² сопротивление составляет примерно 1.83 Ом/км, а для алюминиевого – около 3.08 Ом/км. Эти значения можно уточнить по паспортным данным производителя или нормативным справочникам.
Если известна нагрузка (в кВт) и напряжение в сети, можно определить ток по формуле: I = P / (√3 × U × cosφ) для трёхфазной сети и I = P / (U × cosφ) для однофазной. Здесь U – напряжение (в В), cosφ – коэффициент мощности (обычно от 0.85 до 0.95).
После определения тока и выбора типа кабеля с известным удельным сопротивлением, можно рассчитать потери и в денежном выражении. Для этого потери мощности (в ваттах) умножаются на количество часов работы за месяц и делятся на 1000 – получаем потери в кВт⋅ч. Далее результат умножается на тариф за электроэнергию.
Также стоит учитывать, что при увеличении сечения кабеля сопротивление снижается, соответственно, уменьшаются и потери. Поэтому при проектировании или модернизации сети СНТ рекомендуется выбирать сечение с запасом, особенно для линий протяжённостью более 100 метров.
Как учесть потери из-за самовольных подключений и хищений
Потери электроэнергии в СНТ, вызванные несанкционированными подключениями, требуют системного подхода для их выявления и учета. Основной метод оценки – анализ разницы между объемом электроэнергии, зафиксированным на вводном счетчике СНТ, и суммой показаний всех индивидуальных потребителей.
Если при корректных расчетах возникает значительное несоответствие (обычно свыше 5–7%), это сигнал о возможных хищениях. Для подтверждения подозрений рекомендуется проводить контрольные обходы с проверкой опломбировки щитков, состояния кабельных линий и наличия параллельных подключений вне счетчиков.
Чтобы учесть такие потери, в СНТ необходимо ввести балансовый учет: фиксировать объемы электроэнергии по всем участкам сети, включая уличное освещение, насосные станции, административные объекты. Выявленные несоответствия между техническим и потребленным объемом следует оформлять актами, в которых отдельно указывается предполагаемый объем хищений.
Полезной практикой является временная установка контрольных счетчиков на участках с подозрительной нагрузкой. Это позволяет определить факт несанкционированного потребления без необходимости немедленного вмешательства.
Для системного учета потерь из-за хищений желательно ежегодно формировать отчет с детализацией следующих данных: общий объем закупленной электроэнергии, суммарное потребление по счетчикам, технические потери и потери от несанкционированного отбора. Это не только помогает контролировать ситуацию, но и служит основанием для административных или уголовных действий в случае выявления факта кражи.
Также эффективна установка автоматизированной системы коммерческого учета электроэнергии (АСКУЭ), которая позволяет выявлять несоответствия в режиме реального времени и упрощает доказательство факта вмешательства в сеть.
Как вести учет и формировать отчетность по потерям в СНТ
Учет потерь электроэнергии в СНТ начинается с систематического сбора данных с вводных и распределительных счетчиков. Важно фиксировать показания не реже одного раза в месяц, предпочтительно в одинаковые даты, чтобы минимизировать погрешности.
Для точного расчета потерь необходимо сопоставлять сумму показаний по поквартирным или поучастковым счетчикам с показаниями вводного счетчика СНТ. Разница между ними и есть ориентировочный объем потерь.
Все данные следует заносить в электронную таблицу или специализированную программу учета с указанием даты, номера счетчика и показаний. Рекомендуется вести журнал учета с регистрацией времени снятия показаний и фамилий ответственных лиц.
Формирование отчетности должно включать расчеты процентного соотношения потерь к общему объему потребленной электроэнергии, а также анализ динамики потерь за несколько периодов. В отчет включают причины выявленных потерь, например, технические неисправности или факты самовольных подключений.
Отчеты представляются на общем собрании СНТ и служат основой для принятия мер по снижению потерь. Рекомендуется создавать отдельные разделы отчетности для технических и организационных потерь с указанием мер по их устранению и сроков исполнения.
Для прозрачности учета целесообразно использовать программные средства с функцией импорта данных с электронных счетчиков и возможностью визуализации потерь в графиках и диаграммах.
Вопрос-ответ:
Каким образом можно определить фактические потери электроэнергии в СНТ?
Для оценки потерь электроэнергии в СНТ необходимо сравнить показания счетчиков на вводе в СНТ с суммарными показаниями счетчиков у конечных потребителей. Разница между этими значениями и будет отражать потери, включая технические и хищения. Важно регулярно фиксировать данные и учитывать возможные ошибки учета.
Какие факторы влияют на величину потерь электроэнергии в сетях СНТ?
Потери зависят от сопротивления линий, длины кабелей, качества оборудования, правильности монтажа и состояния проводки. Низкое качество проводов, высокая нагрузка и некачественные соединения приводят к увеличению тепловых потерь. Кроме того, возможны потери из-за самовольных подключений и неисправностей счетчиков.
Как правильно проводить замеры и учет потребленной электроэнергии для расчета потерь?
Рекомендуется устанавливать вводные счетчики на границе СНТ и индивидуальные у всех пользователей. Регулярно фиксировать показания одновременно с обоих типов счетчиков, вести журнал учета и сравнивать данные. Это позволит выявлять отклонения и анализировать причины разницы, а также контролировать техническое состояние сетей.
Можно ли использовать специальные формулы для расчета потерь в кабельных линиях СНТ?
Да, существуют формулы, учитывающие сопротивление проводников, ток нагрузки и время работы. Например, потери мощности рассчитываются как P = I² × R, где I — ток, а R — сопротивление линии. Однако для практического использования нужно знать точные параметры кабелей и нагрузок, а также учитывать режим работы сетей.
Какие меры помогут снизить потери электроэнергии в СНТ?
Для уменьшения потерь важно своевременно проверять и обновлять кабельные линии, использовать провода с подходящим сечением, контролировать нагрузку и предотвращать самовольные подключения. Также стоит устанавливать современные счетчики с функцией защиты от вмешательств и регулярно проводить техническое обслуживание.
Какие основные показатели нужны для расчёта потерь электроэнергии в СНТ?
Для определения потерь электроэнергии в садоводческом некоммерческом товариществе необходимо собрать данные о суммарном потреблении электроэнергии по счётчикам членов СНТ и показания вводного счётчика, установленного на общем вводе линии. Также важно учесть данные о длине и сечении кабелей, используемых в распределительной сети, и технические характеристики оборудования. Сравнивая суммарные показания потребления с вводными данными, можно вычислить разницу, которая и отражает потери электроэнергии в сети. Кроме того, стоит проверить наличие незаконных подключений и дефекты в линии, которые могут влиять на показатели.
Как правильно учитывать потери электроэнергии из-за самовольных подключений и повреждений проводки?
Самовольные подключения и повреждения кабельных линий значительно увеличивают потери электричества. Чтобы минимизировать влияние таких факторов, необходимо регулярно проводить технические осмотры сетей, выявлять места незаконных подключений и устранять их. Важно вести учёт выявленных случаев, документировать и при необходимости привлекать специализированные службы для контроля. В расчетах потерь следует включать приблизительную оценку объёмов утечек через такие подключения, основываясь на разнице между суммарными показаниями потребителей и вводным счётчиком, а также с учётом показаний приборов контроля и обследования сети.
