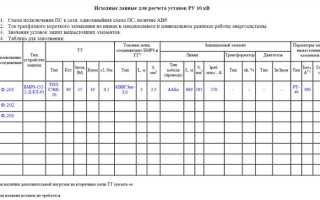

Карта уставок релейной защиты и автоматики (РЗА) представляет собой систематизированный перечень значений уставок защит, определяющих срабатывание устройств в случае возникновения аварийных режимов. Актуальность этой информации напрямую влияет на надежность работы электроустановок и предотвращение повреждений оборудования. Непересмотренные уставки могут привести к отказу защит или их ложному срабатыванию, особенно при изменениях в параметрах сети или конфигурации оборудования.
Нормативные документы, такие как ПУЭ, СО 34.35.301 и отраслевые инструкции, рекомендуют выполнять пересмотр карты уставок РЗА с определённой периодичностью – как правило, не реже одного раза в три года. Однако в ряде случаев необходим внеочередной пересмотр: после реконструкции схем, изменения сечений линий, ввода новых источников питания, либо при переходе на новые режимы работы оборудования. Такие ситуации требуют оперативного анализа уставок с учетом новых данных и расчетов.
На практике целесообразно внедрять регламент пересмотра, учитывающий не только календарную периодичность, но и события, влияющие на электрические характеристики объекта. В энергетических компаниях эффективным решением является интеграция пересмотра уставок в процессы технического обслуживания, что позволяет своевременно учитывать изменения и поддерживать корректную работу защит. Кроме того, рекомендуется вести актуализированную базу данных уставок с указанием дат последнего пересмотра и обоснования каждого изменения.
Какие нормативные документы регламентируют пересмотр карты уставок
Согласно пункту 1.8.5 ПТЭЭП, пересмотр уставок должен производиться при изменении схемы электрических соединений, замене оборудования, а также после технологических изменений, влияющих на токи короткого замыкания или режимы работы. Кроме того, пункт 1.8.7 указывает на необходимость регулярной актуализации уставок при проведении плановых проверок и испытаний.
Также применяется ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств. Требования к качеству электрической энергии в общественных сетях», который определяет допустимые параметры электросети. Несоответствие этим параметрам может быть основанием для корректировки уставок.
Для объектов электроэнергетики с более высоким уровнем ответственности дополнительно применяется СО 34.35.301-2005 «Инструкция по наладке устройств релейной защиты и автоматики». Этот документ требует документально фиксировать все изменения карты уставок и пересматривать ее в случае изменения расчетов токов КЗ, настройки автоматики или изменения коэффициентов трансформации ТТ и ТН.
В организациях с внедрённой системой оперативного управления рекомендуется использовать внутренние регламенты и стандарты, основанные на вышеуказанных актах. Такие регламенты обычно уточняют периодичность пересмотра – например, раз в 3 года при стабильных условиях эксплуатации или ежегодно для критических узлов сети.
Соблюдение нормативных требований к пересмотру карты уставок позволяет минимизировать риск отказа РЗА, повысить селективность защит и обеспечить соответствие требованиям надзорных органов при проверках.
Когда требуется внеплановый пересмотр карты уставок
Внеплановый пересмотр карты уставок требуется при изменении схемы внешних или внутренних соединений, включая подключение новых линий, трансформаторов или генераторов. Любое изменение топологии сети может повлиять на режимы работы, токи короткого замыкания и зоны действия защит, что требует оперативной корректировки настроек.
Необходимость пересмотра также возникает при изменении категории надежности электроснабжения потребителей. При переходе объекта, например, из III в I категорию, параметры защит должны быть пересчитаны с учётом более строгих требований к быстродействию и селективности.
После модернизации релейной защиты, включая замену микропроцессорных устройств или обновление прошивки, следует провести проверку соответствия уставок проектным решениям и нормативам. Несоответствие может привести к потере селективности или отказу защиты.
При поступлении информации о ложных срабатываниях или отказах в действии устройств РЗА требуется незамедлительно инициировать внеплановый анализ и корректировку уставок. Особенно это актуально при инцидентах, затрагивающих устойчивость работы оборудования и надежность электроснабжения.
Ещё одним основанием служит изменение параметров питающей сети, например, при вводе новых мощностей, изменении коэффициентов короткого замыкания, или внедрении источников распределённой генерации. В таких случаях корректировка уставок обязательна для сохранения устойчивой работы защиты.
Плановые проверки не учитывают аварийные события. Поэтому после отключений, сопровождаемых отклонениями от расчётных сценариев, также проводится анализ карты уставок. Итогом становится актуализация параметров, обеспечивающих надёжность и селективность в новых условиях.
Как влияет реконструкция объекта на актуальность уставок РЗА
Реконструкция энергообъекта влечёт за собой изменение электрических параметров, конфигурации сети, схем внешнего электроснабжения, типов оборудования и характера нагрузок. Все эти изменения напрямую влияют на параметры настройки релейной защиты и автоматики (РЗА), делая ранее актуальную карту уставок потенциально неэффективной или даже опасной для эксплуатации.
Если в результате реконструкции изменяется номинальное напряжение, мощность трансформаторов или сечение токоведущих частей, необходимо пересчитать уставки защит с учётом новых токов короткого замыкания, уставок отсечек, выдержек времени и коэффициентов трансформации. Использование старых уставок в таких условиях может привести к неселективной работе защит, необоснованным отключениям или отказу в действии при аварии.
Также существенное значение имеет модернизация схем вторичной коммутации и замена устройств РЗА. Например, переход с электромеханических на микропроцессорные терминалы требует иной логики срабатывания, что требует полной ревизии карты уставок и настройки параметров заново.
Реконструкция может затронуть схемы оперативного тока, АВР, устройств ПА и телемеханики. В таких случаях необходимо пересматривать межфункциональные связи, в том числе временные задержки и условия блокировок, поскольку ошибки в этих частях могут повлиять на функционирование всей системы автоматического реагирования на аварии.
Рекомендуется включать пересмотр карты уставок РЗА в состав проектной документации на реконструкцию. Этот этап должен быть выполнен до начала опытной эксплуатации, с обязательным проведением проверок уставок с использованием реальных данных о новом конфигурировании энергосистемы.
Игнорирование необходимости обновления уставок после реконструкции – распространённая причина ошибок в работе РЗА. Поэтому следует включать проверку актуальности карты уставок в обязательный перечень работ при сдаче модернизированного объекта.

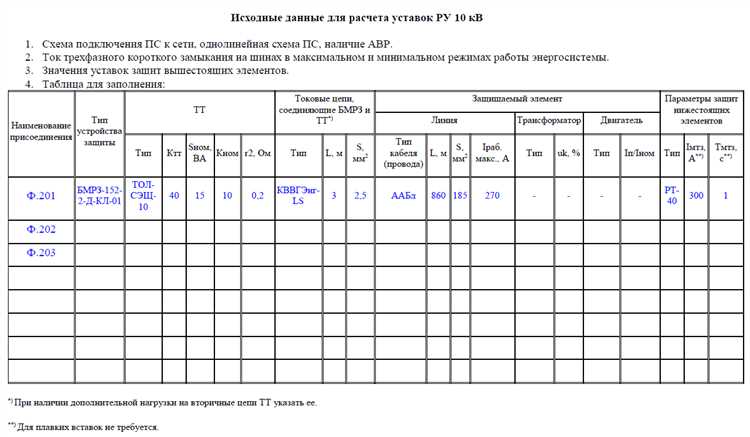

Что учитывать при плановом пересмотре уставок на подстанциях
Плановый пересмотр уставок РЗА на подстанциях требует точного анализа технического состояния оборудования и актуальных параметров энергосистемы. Ошибки в расчетах или упрощенные подходы могут привести к недостоверным уставкам, не обеспечивающим надежную защиту.
- Актуальные параметры схемы: изменения в конфигурации подстанции, подключение новых линий, трансформаторов или секционирующих аппаратов требуют пересмотра зон действия защит и выбора новых точек контроля тока и напряжения.
- Фактические значения коротких замыканий: данные с релейных осмотров и расчетов КЗ должны быть обновлены с учетом изменения мощности системы и межсистемных связей. Уставки должны обеспечивать селективность и чувствительность при актуальных токах КЗ.
- Изменения в нагрузке: увеличение или перераспределение нагрузки влияет на тепловую стойкость оборудования и может потребовать коррекции уставок по времени срабатывания или уставок максимального тока.
- Тип и класс точности трансформаторов тока и напряжения: их параметры напрямую влияют на корректность работы защит. При замене трансформаторов требуется повторная проверка уставок.
- Особенности взаимодействия защит между уровнями (ЛЭП–ПС–РП): необходимо обеспечить корректную селективность и координацию всех защитных устройств, включая защиту шин, трансформаторов, отходящих линий и секционных выключателей.
- Программное обеспечение и тип РЗА: различные терминалы и микропроцессорные устройства требуют учета алгоритмов работы и интервалов между ступенями уставок в зависимости от производителя.
Пересмотр должен сопровождаться актуализацией карты уставок, оформленной в соответствии с принятыми форматами предприятия и подтвержденной расчетами. Результаты пересмотра должны быть задокументированы и согласованы с техническим руководством или эксплуатирующей организацией.
Роль анализа аварийных отключений в корректировке уставок
Каждое аварийное отключение на подстанции представляет собой источник информации для проверки корректности установленных уставок РЗА. В случае неполного или несвоевременного срабатывания защит, проводится детальный анализ причин, включая проверку токов и напряжений в момент события, временных характеристик и последовательности действий устройств.
Особое внимание уделяется событиям с селективностью: если защита сработала вне своей зоны ответственности или наоборот – не отключила повреждение, это может свидетельствовать о некорректных уставках. В таких случаях выполняется ретроспективный расчет уставок на основе осциллограмм, извлеченных из регистраторов аварийных событий.
На практике корректировка уставок после анализа аварий проводится в следующих случаях: выявление недостаточного коэффициента чувствительности, избыточно больших или малых выдержек времени, а также несоответствия текущим параметрам сети (например, после перекоммутации, изменения мощности трансформаторов или режима работы шин).
Анализ также позволяет оценить наличие ложных срабатываний, причиной которых могут быть ошибки в уставках, неправильные конфигурации логики срабатывания или нарушение условий применения определённых видов защит (например, направленных или дистанционных).
Итогом качественного анализа становится пересмотр уставок, включающий перерасчёт уставок тока и времени, настройку зон действия, а также изменение логики взаимодействия между защитами разных уровней. Такой подход обеспечивает адаптацию карты уставок к реальным условиям эксплуатации и минимизирует риски повторных отказов.
Какие параметры требуют первоочередного контроля при пересмотре

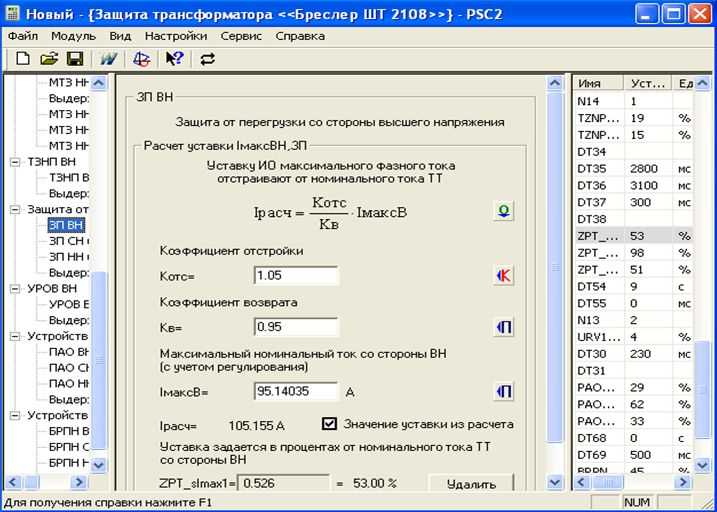

Ток срабатывания защит – ключевой параметр, определяющий чувствительность релейной защиты. Его необходимо сверять с фактическими значениями нагрузки и допустимыми токами повреждений на объекте, учитывая изменения схемы и оборудования.

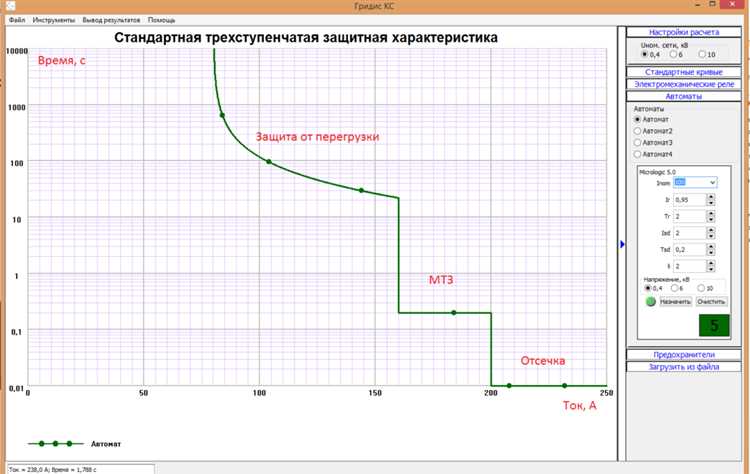

Временные уставки требуют проверки на соответствие требованиям селективности и быстродействия. Особенно важно контролировать выдержки времени при изменении топологии сети или появлении новых потребителей.
Настройки селективности должны обеспечивать приоритетность срабатывания защиты на поврежденном участке без срабатывания вышестоящих ступеней. При пересмотре необходимо сверять параметры зоны действия защит и перекрытие зон.
Координация с другими защитными устройствами – обязательный параметр для предотвращения ложных отключений и обеспечения надежности работы системы. Необходимо анализировать взаимодействие уставок по времени и току.
Параметры чувствительности, особенно для дифференциальных и дистанционных защит, должны соответствовать текущему состоянию оборудования и типу нагрузок. Несоответствия ведут к снижению надежности или излишним отключениям.
Параметры срабатывания по фазам и нулевой последовательности нуждаются в проверке на основе актуальных данных о возможных видах замыканий и их частоте на объекте.
Регулярный контроль этих параметров при пересмотре карты уставок позволяет своевременно выявлять отклонения и корректировать настройки для обеспечения оптимальной работы системы защиты и минимизации времени отключения при авариях.
Периодичность проверки уставок при разных типах релейной защиты
Для токовой защиты, применяемой на линиях и трансформаторах, нормативно рекомендован интервал проверки уставок не реже одного раза в 2 года. Это связано с возможным изменением параметров нагрузки и технического состояния оборудования, влияющих на корректность срабатывания.
Дифференциальная защита, отвечающая за точное обнаружение внутренних повреждений оборудования, требует более частого контроля – не реже одного раза в год. Особое внимание уделяется согласованности уставок с текущими характеристиками трансформаторов и генераторов.
Защита от замыканий на землю проверяется минимум раз в 2 года, однако в условиях высоких переходных процессов или модернизации схем рекомендуется сократить интервал до 1 года для исключения ложных срабатываний.
Автоматическая дистанционная защита (ДЗ) линий, ввиду своей критичности для электросети, подлежит проверке уставок не реже одного раза в год с обязательной ревизией всех селективных элементов.
Защиты напряжения и частоты, используемые для контроля стабильности работы генераторов и систем, проверяются с периодичностью 1 раз в 3 года, если нет изменений схемы или оборудования.
При наличии в схемах комплексных или специализированных видов релейной защиты сроки пересмотра уставок определяются технической документацией на конкретные устройства, но не реже 1 раза в 2 года с учетом условий эксплуатации и аварийной статистики.
Как документировать изменения в карте уставок и хранить актуальные версии
Документирование изменений в карте уставок релейной защиты и автоматики (РЗА) должно быть регламентировано внутренними процедурами предприятия с целью обеспечения прозрачности и оперативного доступа к информации.
Основные рекомендации по оформлению и хранению:
- Фиксация изменений: каждое изменение уставок сопровождается описанием причины корректировки, даты, фамилии ответственного инженера и ссылки на соответствующую заявку или протокол проверки.
- Версионность документов: необходимо вести нумерацию версий карты уставок с указанием даты утверждения. Новая версия вводится в действие только после согласования и подписания уполномоченными лицами.
- Регистрация изменений: создается журнал изменений, где фиксируются ключевые параметры, скорректированные значения уставок, а также результаты повторных испытаний или тестов.
- Хранение электронных копий: все версии карт уставок должны храниться в централизованной системе управления документами (СУД) с ограничением прав доступа и возможностью аудита.
- Обеспечение резервного копирования: необходимо реализовать регулярное резервное копирование файлов, чтобы исключить потерю данных при сбоях или ошибках пользователя.
- Обязательное архивирование: предыдущие версии карты уставок архивируются с сохранением даты и причины замены для возможного анализа при расследовании аварийных ситуаций.
- Связь с технической документацией: актуальная карта уставок должна быть связана с соответствующими схемами и протоколами испытаний для полноты технической базы.
Соблюдение этих правил позволяет гарантировать контроль за корректностью настроек РЗА, быстрое восстановление информации и прозрачность процедур пересмотра уставок.
Вопрос-ответ:
Как часто необходимо проводить пересмотр карты уставок релейной защиты и автоматики (РЗА)?
Частота пересмотра карты уставок зависит от особенностей электросистемы и эксплуатации оборудования. Обычно плановый пересмотр проводится не реже одного раза в год, чтобы учесть изменения в схемах, параметрах сетей и техническом состоянии устройств. При значительных изменениях в конфигурации подстанции, реконструкциях или после аварийных событий рекомендуется проводить внеплановый пересмотр для актуализации уставок и предотвращения ложных срабатываний или несрабатываний защиты.
Какие факторы влияют на необходимость внепланового пересмотра карты уставок РЗА?
Внеплановый пересмотр уставок становится необходимым при таких обстоятельствах, как модернизация оборудования, изменение схемы электроснабжения, появление новых источников нагрузки, а также после анализа причин аварийных отключений. Если в работе системы выявляются несоответствия в работе защит или зафиксированы частые ложные срабатывания, это также повод для проверки и корректировки уставок. Наличие протоколов испытаний и текущих измерений помогает своевременно определить необходимость корректировок.
Какие параметры и показатели следует анализировать при пересмотре карты уставок для повышения надежности защиты?
При пересмотре уставок необходимо учитывать токи и напряжения в точках установки реле, параметры сетевой схемы, данные по времени срабатывания защит, а также изменения в нагрузках и режимах работы электрооборудования. Анализ аварийных отключений и протоколов испытаний помогает выявить недостатки текущих уставок. Кроме того, важна проверка согласованности уставок между соседними элементами системы для обеспечения селективности отключения и минимизации отключаемой нагрузки.
Какие нормативные документы регулируют периодичность пересмотра и актуализацию карты уставок РЗА?
Периодичность и порядок пересмотра карты уставок определены в ряде отраслевых нормативных актов, таких как правила технической эксплуатации электрических станций и сетей, а также стандарты на защиту электроустановок. В частности, документами регламентируются сроки плановых проверок, требования к внесению изменений после реконструкции или аварий, а также порядок ведения документации. Соблюдение этих норм гарантирует поддержание высокого уровня надежности и безопасности электроэнергетических объектов.
