Как установить зарядную станцию для электромобилей

При установке зарядной станции для электромобиля дома необходимо учитывать несколько ключевых факторов. Важно выбрать оборудование, соответствующее требованиям электросети, и правильно разместить устройство для удобства эксплуатации. Оптимальная мощность зарядной станции зависит от модели вашего автомобиля и типа подключения к сети.

Для большинства современных электромобилей рекомендуется установка устройства с мощностью 7.4 кВт, что обеспечит оптимальную скорость зарядки. Для автомобилей с поддержкой более быстрых зарядок можно выбрать модели мощностью 11–22 кВт, однако важно учитывать, что такие устройства потребуют дополнительной проверки совместимости с электросетью и подключения к специализированному оборудованию.

Перед началом установки важно провести оценку состояния электропроводки. В идеале следует подключить зарядную станцию к отдельной линии питания, чтобы избежать перегрузок. Электрик должен проверить существующую проводку, установить защитные устройства (автоматические выключатели, УЗО) и провести все необходимые работы по подключению устройства к сети.

Кроме того, важно учесть место для установки зарядной станции. Для безопасной эксплуатации рекомендуется устанавливать устройство в помещении с хорошей вентиляцией, вдали от источников влаги и высоких температур. Если установка происходит на улице, стоит использовать зарядные станции с защитой от внешних факторов, таких как дождь или перепады температуры.

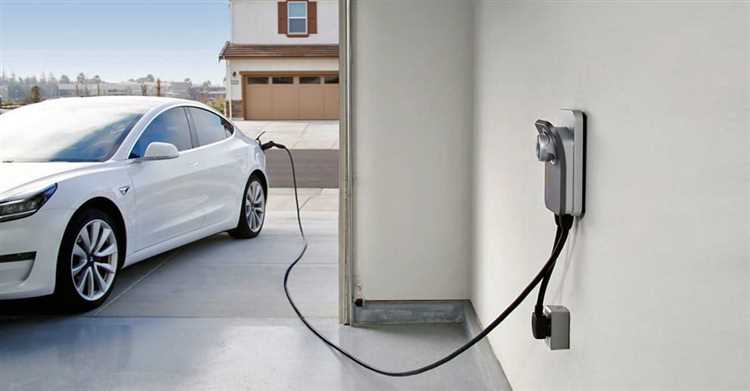

Как выбрать подходящее место для установки зарядной станции

Выбор места для установки зарядной станции – важный этап, который определяет удобство и безопасность эксплуатации устройства. Чтобы установка была эффективной, учитывайте следующие аспекты.

1. Близость к электросети. Чем короче расстояние от зарядной станции до источника питания, тем проще и дешевле будет провести подключение. Идеально, если станция расположена рядом с распределительным щитом или другим источником электроснабжения, что минимизирует потери и риски перегрузки сети.

2. Удобство подключения. Выбирайте место с учётом удобства подключения электромобиля. Установите станцию рядом с парковочным местом, чтобы процесс подключения был простым и быстрым. Желательно, чтобы кабель мог свободно дотягиваться до всех типов автомобилей, не создавая неудобств.

3. Защищенность от внешних факторов. Для наружных установок важно выбирать место, которое защищает оборудование от дождя, снега и других неблагоприятных погодных условий. Устанавливайте станцию под навесом или в специально оборудованном боксе, чтобы продлить её срок службы и обеспечить безопасность.

4. Соответствие нормам безопасности. Место установки должно отвечать стандартам безопасности. Убедитесь, что станция расположена вдали от горючих материалов, а также в зоне, где обеспечена хорошая вентиляция. Это снизит риск перегрева и повреждения устройства.

5. Пространство и доступность. Убедитесь, что вокруг зарядной станции достаточно свободного пространства для безопасного подключения и обслуживания. Пространство должно быть чистым от препятствий, чтобы обеспечить легкость в подключении и технической поддержке устройства.

Потребности в электропитании: как рассчитать мощность зарядного устройства

Для правильного выбора мощности зарядного устройства важно учитывать ёмкость аккумулятора электромобиля, тип подключения и желаемое время зарядки.

1. Ёмкость аккумулятора – измеряется в киловатт-часах (кВт·ч) и напрямую влияет на расчёт мощности устройства. Например, если ёмкость аккумулятора составляет 50 кВт·ч, для его полной зарядки потребуется 50 кВт·ч энергии.

2. Время зарядки – важно определиться, сколько времени вы хотите тратить на зарядку. Мощность устройства рассчитывается по формуле: Мощность устройства = Ёмкость аккумулятора / Время зарядки. Если ёмкость аккумулятора 50 кВт·ч, а время зарядки 5 часов, мощность устройства должна составлять 10 кВт (50 / 5 = 10).

3. Тип подключения – зарядные устройства для однофазной сети (220 В) имеют мощность до 7,4 кВт, что подходит для ночной зарядки. Для более быстрых зарядок потребуется трёхфазное подключение, которое может поддерживать устройства мощностью до 22 кВт.

4. Электрическая сеть дома – мощность зарядного устройства не должна превышать возможности вашей электросети. Для мощных устройств (более 7,4 кВт) потребуется отдельная линия питания с подходящими защитами от перегрузок.

5. Частота зарядки – если вам нужно заряжать электромобиль ежедневно, выбирайте устройство, которое соответствует вашему графику. Для быстрой зарядки выбирайте устройства с мощностью от 10 кВт, чтобы сократить время зарядки до нескольких часов.

Какие разрешения и документы нужны для установки зарядной станции

Для установки зарядной станции для электромобиля в домашних условиях потребуется несколько ключевых разрешений и документов. В первую очередь, необходимо получить разрешение от местных властей, если установка зарядного устройства предполагает изменение архитектуры здания или проведение электромонтажных работ. В большинстве случаев требуется уведомление об установке зарядной станции, которое подается в орган местного самоуправления.

Также потребуется согласование с энергетической компанией, если зарядная станция будет подключаться к общей сети. Для этого владельцу жилья нужно подать заявление в компанию, которая обслуживает электроэнергию в вашем регионе. Часто в этом случае требуется технические условия для подключения к электросети, которые будут выданы после оценки мощности и безопасности подключения.

Кроме того, важно получить заключение от специалистов по электробезопасности, особенно если установка зарядной станции требует проведения сложных электрических работ, таких как прокладка новых линий или подключение к распределительным щитам. Это поможет избежать нарушений в электрической безопасности и потенциальных рисков для здоровья и жизни.

Для установки зарядной станции в многоквартирном доме может потребоваться согласование с управляющей компанией или ТСЖ, а также с соседями, если работы касаются общедомовых коммуникаций. В случае, если зарядная станция будет установлена на частном участке, необходимо убедиться в соблюдении всех строительных норм и стандартов.

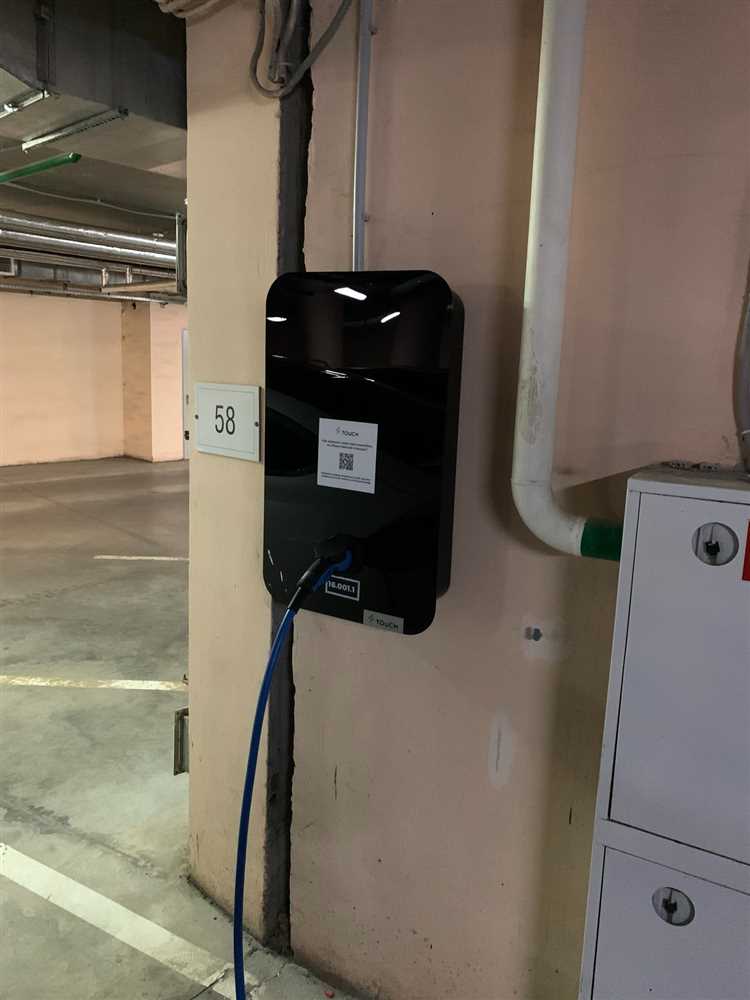

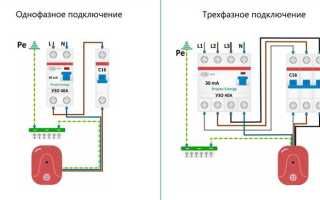

Процесс подключения зарядной станции к электросети дома

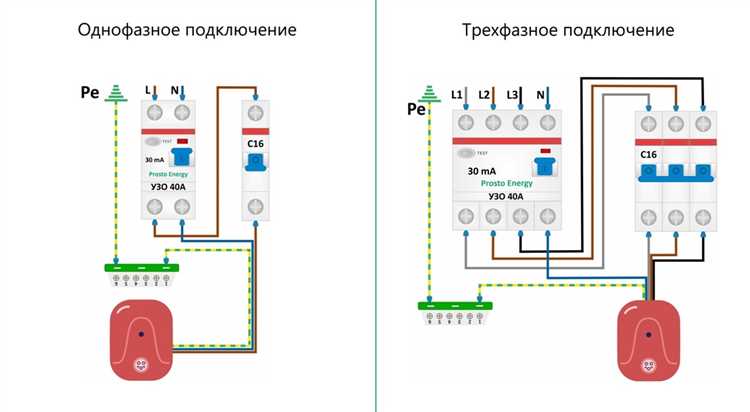

Для подключения зарядной станции в первую очередь необходимо определить мощность устройства и тип подключения. Обычно для зарядных станций мощностью до 7,4 кВт используется однофазное подключение. Мощные устройства, требующие более 7,4 кВт, подключаются к трехфазной сети.

Первый шаг – это прокладка отдельной линии питания от распределительного щитка к месту установки зарядной станции. Кабель должен быть подобран с учетом мощности устройства и нагрузки на электросеть. Для однофазных зарядных станций используется кабель с сечением 6 мм², для трехфазных – 10 мм² или больше, в зависимости от мощности.

После прокладки кабеля необходимо установить автоматический выключатель в распределительном щитке, который защитит систему от перегрузок и коротких замыканий. Для зарядных станций до 7,4 кВт обычно устанавливают автомат на 32 А. Также обязательна установка дифференциального автомата для защиты от утечек тока.

Затем кабель подсоединяется к зарядной станции. Важно соблюсти все требования по подключению, указанные в инструкции. Для безопасной работы устройства необходимо использовать качественные соединители и правильно закрепить кабель.

После подключения зарядной станции следует провести проверку её работы. Подключите электромобиль и убедитесь, что процесс зарядки проходит стабильно и без перегрева. В случае любых проблем с подключением или работой устройства следует обратиться к квалифицированному электрику.

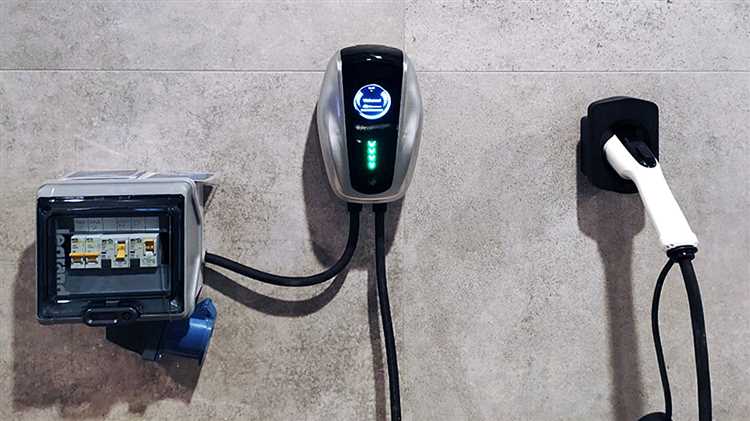

Рекомендации по выбору и монтажу кабелей для зарядной станции

При выборе кабелей для зарядной станции важно учитывать не только мощность устройства, но и условия эксплуатации. Неправильный выбор или монтаж может привести к перегреву, ухудшению эффективности зарядки и потенциальным опасностям.

Тип кабеля. Для подключения зарядной станции оптимальны медные кабели с изоляцией, устойчивой к внешним воздействиям. Кабели с медными проводниками обладают отличной проводимостью и малым сопротивлением, что важно для быстрого и эффективного заряда. Изоляция должна быть термостойкой и влагостойкой, чтобы предотвратить повреждения от воздействия высоких температур или влаги.

Сечение кабеля. Чем выше мощность зарядной станции, тем больше должно быть сечение кабеля. Для станций мощностью до 7,4 кВт достаточно кабеля с сечением 2,5 мм². Для мощностей до 22 кВт используйте кабели с сечением 4 мм². Для более мощных станций (свыше 22 кВт) сечение должно быть от 6 мм² до 10 мм² в зависимости от длины кабеля и других факторов.

Длина кабеля. При расчете длины кабеля учитывайте расстояние от зарядной станции до места подключения автомобиля. Увеличение длины кабеля ведет к повышению его сопротивления, что может уменьшить эффективность зарядки. Для стандартных домашних условий длина кабеля не должна превышать 10 метров, иначе потребуется увеличить сечение проводников для компенсации потерь.

Монтаж кабеля. Кабели необходимо прокладывать с минимальными изгибами и натяжением. Для защиты от механических повреждений используйте специальные трубы или короба. Если кабель прокладывается наружу, используйте модели, которые защищены от ультрафиолетового излучения и воздействия низких температур. Все соединения должны быть герметичными и защищенными от влаги.

Кабели для наружного монтажа. Для монтажа кабелей на улице выбирайте модели с армированным покрытием, устойчивым к механическим повреждениям и воздействию внешней среды. Важным фактором является защита кабеля от ультрафиолетового излучения, которое может привести к его разрушению. Такие кабели должны соответствовать стандартам, включающим защиту от воздействия осадков и температурных колебаний.

Заземление. Заземление – обязательный элемент системы безопасности. Для зарядных станций с мощностью до 22 кВт используйте провод заземления с сечением от 4 мм². Для более мощных станций сечение должно быть увеличено до 6 мм² и более. Убедитесь, что заземление выполнено правильно, чтобы предотвратить возникновение электрических замыканий и обеспечить безопасность пользователей.

Правильный выбор и монтаж кабелей обеспечат надежную работу зарядной станции, повысив безопасность эксплуатации и продлив срок службы системы.

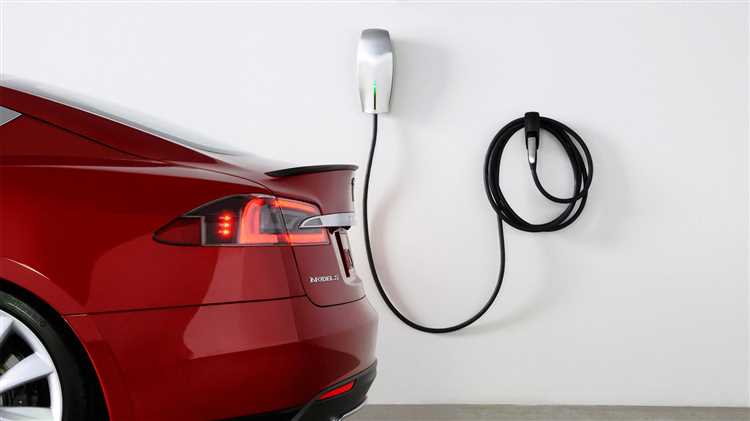

Особенности установки зарядной станции в частном доме vs квартире

Частный дом: Установка зарядной станции в частном доме обычно более проста благодаря доступу к индивидуальной электросети. Можно выделить отдельную линию под зарядку, что снижает нагрузку на основную сеть и исключает перегрузки. Важно правильно рассчитать мощность для всей системы, особенно если в доме есть другие приборы с высокой потребляемой мощностью. Также, в частном доме можно легко выбрать место для установки, оптимальное для удобства использования и безопасности, например, рядом с гаражом или на участке.

При подключении зарядной станции стоит учесть необходимость установки автоматических выключателей, защиты от коротких замыканий и прокладки кабеля с нужной нагрузочной способностью. В некоторых случаях потребуется согласование с местными органами власти, если планируется подключение к городской электросети или установка более мощного оборудования. Эти работы обычно не требуют согласования с соседями, так как они касаются частной территории.

Квартира: В многоквартирных домах установка зарядной станции имеет ряд ограничений. Основной проблемой является невозможность выделить отдельную мощность для зарядки электромобиля, так как сеть в многоквартирном доме общая. Для установки зарядной станции потребуется согласование с управляющей компанией, а также с соседями, если требуется увеличить мощность на уровне всего дома. Это может быть сложным и времязатратным процессом.

Технические аспекты установки зарядных станций разных типов

Выбор и установка зарядной станции для электромобиля зависит от её типа и технических требований. Существует три основных категории: розеточные (уровень 1), настенные зарядные устройства переменного тока (уровень 2) и станции постоянного тока (DC Fast Charging).

Розеточные зарядные устройства (уровень 1) подключаются к стандартной домашней электросети 220 В:

• Мощность: до 2,3 кВт
• Ток: 10 А (максимум 16 А при условии качественной проводки)
• Подключение: стандартная розетка с заземлением, желательно с отдельным автоматом
• Время зарядки: до 24 часов для полного заряда

Станции переменного тока (уровень 2) требуют отдельной линии питания и обеспечивают более высокую скорость зарядки:

• Мощность: 3,6–22 кВт
• Подключение: трёхфазное питание 380 В (для станций от 11 кВт и выше)
• Требуется медный кабель с сечением от 4 до 10 мм² в зависимости от мощности
• Обязательная установка УЗО типа B и автоматического выключателя
• Наличие защищённого корпуса IP54 или выше для внешней установки

Станции постоянного тока для домашнего использования применяются редко из-за высокой стоимости и значительных требований к подключению:

• Мощность: от 20 кВт
• Необходим трансформатор или прямая подача от высоковольтной линии
• Промышленный учёт и согласование с сетевой компанией
• Отдельный бетонный фундамент и система вентиляции (при установке в помещении)

Для всех типов необходимо:

1. Проверить сечение существующей проводки и соответствие нагрузке
2. Организовать отдельную линию с собственным автоматом защиты
3. Обеспечить качественное заземление (не выше 4 Ом сопротивления)
4. Установить устройство защиты от перенапряжений

При установке рекомендуется привлекать сертифицированного электрика с опытом монтажа зарядных станций. Монтаж должен быть выполнен с учётом ПУЭ и технического паспорта устройства.

Уход и обслуживание зарядной станции: что важно знать владельцу электромобиля

Домашняя зарядная станция требует регулярного технического внимания для сохранения работоспособности и безопасности. Несоблюдение базовых правил может привести к сбоям, ускоренному износу компонентов и нарушению гарантийных обязательств.

• Проверка кабелей и разъемов: Осматривайте кабель питания и коннектор не реже одного раза в месяц. Обращайте внимание на перегибы, трещины в изоляции, следы перегрева. При обнаружении дефектов – немедленно прекращайте использование.
• Очистка контактов: Загрязнение пылью, влагой или реагентами снижает эффективность зарядки. Используйте сухую мягкую ткань или изопропиловый спирт. Не применяйте абразивные средства.
• Диагностика программного обеспечения: Если станция поддерживает удалённое управление через приложение или Wi-Fi, проверяйте наличие обновлений прошивки минимум раз в квартал. Многие производители выпускают патчи для повышения энергоэффективности и защиты от сбоев.
• Контроль температуры: Зарядное устройство не должно перегреваться.


  Вопрос-ответ:

  Можно ли подключить зарядную станцию напрямую к существующей электросети дома?

  Теоретически да, но в большинстве случаев потребуется модернизация или отдельная линия. Зарядные устройства уровня Wallbox, особенно мощностью 7 кВт и выше, создают значительную нагрузку. Это значит, что понадобится выделенный автомат, а в некоторых случаях — усиление ввода или перераспределение нагрузки. Перед установкой обязательно нужно провести техническое обследование электросети и проконсультироваться с электриком.

  Нужны ли разрешения или согласования для установки домашней зарядки?

  В частном доме — как правило, нет. Достаточно соблюдения норм безопасности и регистрации в энергокомпании, если требуется увеличение мощности. В многоквартирном доме всё сложнее: может понадобиться согласие управляющей компании или ТСЖ, особенно если установка планируется на общем парковочном месте и требует прокладки кабеля по общедомовому имуществу.

  Сколько времени занимает установка зарядной станции?

  В простых случаях — 1 рабочий день. Это включает бурение отверстий, прокладку кабеля, монтаж устройства и тестирование. Если же электросистема требует доработок или ведутся работы в общественных зонах, сроки могут увеличиться до нескольких дней или даже недель.

  Какой тип зарядки выбрать для дома — переменного или постоянного тока?

  Для домашних условий почти всегда используется зарядка переменного тока (АС). Она проще, дешевле и безопаснее. Устройства постоянного тока (DC) устанавливаются в основном на коммерческих объектах — они мощнее, но стоят в разы дороже и требуют особых условий подключения.

  Есть ли риск перегрузки домашней сети при установке зарядной станции?

  Такой риск существует, если сеть изначально не рассчитана на дополнительную нагрузку. Особенно это актуально для старых домов или квартир с ограниченной мощностью. Именно поэтому до покупки оборудования следует измерить текущую нагрузку, уточнить выделенную мощность у сетевой компании и при необходимости увеличить её.
