Защитный козырек на дымовой трубе предотвращает попадание атмосферных осадков, мусора и птиц внутрь канала, а также снижает риск задувания ветра, вызывающего обратную тягу. Для эффективной работы системы важно не только выбрать подходящую конструкцию, но и правильно выполнить монтаж с учетом технических параметров дымохода и нормативных требований.
Перед установкой необходимо определить диаметр и форму оголовка. Козырек должен выступать минимум на 5–7 см за границы сечения трубы с каждой стороны. При этом важно учитывать материал дымохода: для кирпичных и металлических конструкций применяются разные типы креплений. Недопустимо сверлить отверстия в керамических трубах – здесь используются хомуты или специальные обжимные манжеты.
Высота установки козырька зависит от типа отопительного оборудования и его мощности. Например, для твердотопливных котлов минимальное расстояние от оголовка до плоскости козырька составляет 15–20 см, чтобы не создавать избыточного сопротивления выходящим газам. Важно обеспечить свободный выход продуктов сгорания без создания вихревых потоков.
Монтаж проводится только после полного остывания трубы. Все элементы должны быть выполнены из коррозионно-стойких материалов, выдерживающих высокие температуры. Швы уплотняются жаростойкими герметиками. Для регионов с сильным ветром целесообразно предусмотреть дополнительные элементы крепления.
Игнорирование этих параметров может привести к нарушению тяги, повышенному образованию сажи и даже обратному выбросу дымовых газов в помещение. Поэтому установка защитного козырька требует не просто крепления декоративного элемента, а точного соблюдения технологических требований.
Как выбрать материал для защитного козырька с учетом условий эксплуатации
Оцинкованная сталь с полимерным покрытием – один из оптимальных вариантов для большинства климатических зон. Толщина листа должна быть не менее 0,5 мм, чтобы козырёк выдерживал механические нагрузки и не деформировался при нагреве. Полимерное покрытие снижает риск коррозии и увеличивает срок службы до 15–20 лет при правильной установке.
Нержавеющая сталь марки AISI 304 рекомендуется для участков с повышенной влажностью и вблизи моря. Материал устойчив к кислотным конденсатам и сохраняет механическую прочность при температуре до 600 °C. Важно использовать листы толщиной не менее 0,6 мм, особенно при установке на высоких трубах, где возрастает парусная нагрузка.
Медь – долговечный, но дорогостоящий материал. Она не требует защитных покрытий, устойчива к ультрафиолету, осадкам и температурным перепадам. Медные козырьки актуальны для зданий с соответствующей архитектурой, но необходимо учитывать их совместимость с остальными элементами кровли, чтобы избежать гальванической коррозии.
Для временных конструкций допустимо использование алюминия с анодированным покрытием, но только в условиях слабой ветровой активности. Алюминий подвержен деформации и плохо переносит длительный контакт с агрессивной средой дымоходов, особенно при дровяном или угольном отоплении.
Перед окончательным выбором материала следует оценить тип топлива, конструкцию дымохода, высоту установки и климатическую специфику региона. Эти параметры напрямую влияют на ресурс защитного козырька и его способность выполнять свои функции в течение всего отопительного сезона.
Какие размеры козырька оптимальны для разных диаметров дымоходов
Размер защитного козырька должен подбираться с учетом наружного диаметра дымохода и предполагаемой интенсивности осадков в регионе. Недостаточный свес приведет к попаданию влаги внутрь, а чрезмерный – к парусности и разрушению конструкции.
Для дымоходов диаметром до 120 мм оптимальна ширина козырька на 60–80 мм больше с каждой стороны. Таким образом, при диаметре 115 мм рекомендуется козырек шириной не менее 250–280 мм.
При диаметре дымохода от 130 до 180 мм рекомендуется козырек, выступающий минимум на 80 мм с каждой стороны. Например, для трубы Ø160 мм – козырек шириной около 320–340 мм.
Для дымоходов с диаметром 200–250 мм необходимо предусматривать выступ козырька не менее чем на 100 мм по периметру. В этом случае общая ширина конструкции может достигать 450–500 мм.
Высота козырька от вершины трубы до верхней точки кровли (если есть двускатная форма) должна составлять не менее 150 мм для дымоходов до 180 мм и от 180 до 250 мм для более крупных сечений. Это обеспечивает надежную защиту от прямого дождя и снега, а также создает необходимый зазор для выхода газов.
Дополнительная поправка вводится при установке в регионах с высокой снеговой нагрузкой: выступ увеличивается на 20–30 мм с каждой стороны, чтобы предотвратить образование наледи у края трубы.
На какой высоте от устья трубы должен располагаться козырек
Оптимальное расстояние между устьем дымовой трубы и нижней плоскостью защитного козырька должно обеспечивать беспрепятственный выход дымовых газов и предотвращать образование обратной тяги. При этом необходимо учитывать как аэродинамику потока, так и воздействие атмосферных факторов.
Рекомендуемое расстояние от устья трубы до козырька составляет:
- для круглых труб – от 150 до 300 мм;
- для прямоугольных и квадратных – от 200 до 350 мм;
- в условиях сильного ветра – не менее 300 мм независимо от формы сечения.
Если козырек располагается слишком близко, это может привести к завихрениям воздуха и ухудшению тяги. Слишком большое расстояние снижает защитную функцию конструкции – особенно в случае косого дождя или налипания снега.
Также следует учитывать высоту самой трубы: при общей высоте менее 5 метров рекомендуется не устанавливать козырок ниже 200 мм от устья, чтобы сохранить стабильную тягу. При использовании дефлекторов или дымососов допустимы иные параметры, однако их монтаж должен учитывать характеристики оборудования.
Вентиляционные и комбинированные каналы требуют отдельного расчета, но в большинстве случаев высота установки козырька для них также должна быть не менее 150 мм.

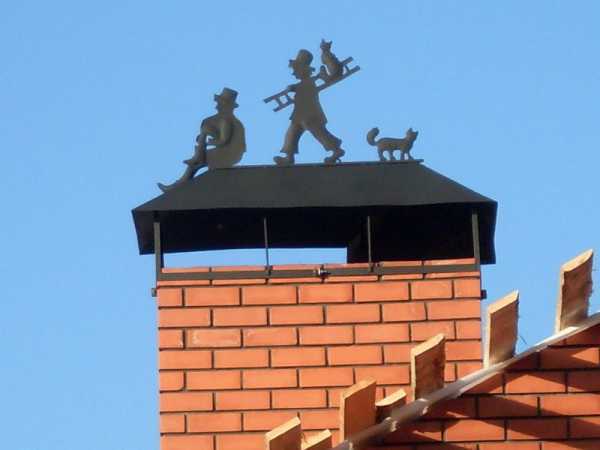

Как закрепить козырек к дымовой трубе на кирпичном и металлическом основании
При монтаже козырька на кирпичную трубу используют анкерные болты диаметром не менее 8 мм. Предварительно в кладке сверлят отверстия глубиной 60–80 мм с шагом 200–300 мм по периметру фланца крепления. Чтобы избежать разрушения кирпича, применяют бур с победитовой напайкой и перфоратор в ударном режиме с ограничением усилия. После установки анкеров фланец козырька притягивают гайками с широкими шайбами, обеспечивая плотное прилегание по всей окружности.
Если труба металлическая, используют хомутовую или фланцевую фиксацию. Хомут подбирается по диаметру трубы и затягивается болтами с гроверами для компенсации вибрации. Металлические поверхности перед установкой необходимо обезжирить и нанести герметик, устойчивый к температуре не ниже +250 °C, в местах контакта для предотвращения протечек. Фланцевый способ предусматривает сверление отверстий по периметру трубы и крепление болтами М6 или М8 через стальную прокладку толщиной не менее 3 мм.
Во всех случаях рекомендуется использовать термостойкие прокладки между козырьком и поверхностью трубы, чтобы исключить тепловое расширение конструкции и образование щелей. После установки обязательно проверяют герметичность крепления и устойчивость к ветровой нагрузке.
Какие ошибки при установке козырька могут привести к задуванию дыма
Неправильный угол наклона козырька часто становится причиной образования обратной тяги. Если защитный колпак установлен горизонтально или с недостаточным уклоном, воздушные потоки могут отражаться от его поверхности и направляться обратно в устье трубы. Рекомендуемый угол наклона – не менее 20° по отношению к горизонту, с уклоном от центра к краям.
Частая ошибка – установка козырька слишком близко к устью трубы. Если расстояние между краем колпака и срезом дымохода менее 150 мм, возникает эффект турбулентного завихрения, особенно при сильном ветре. Это провоцирует задувание и нестабильную тягу. Оптимальное расстояние – от 150 до 300 мм в зависимости от конструкции и высоты трубы.
Некорректный выбор формы колпака может также нарушить аэродинамику. Модели с плоским верхом, декоративные «грибки» и козырьки с вертикальными стенками по периметру создают зону пониженного давления над трубой. Это препятствует выходу продуктов сгорания, особенно в ветреную погоду. Предпочтение следует отдавать дефлекторам или коническим колпакам, усиливающим тягу за счёт разрежения воздуха.

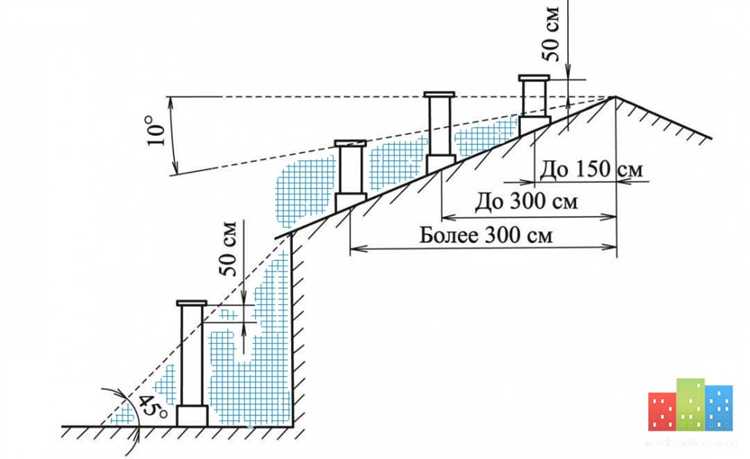

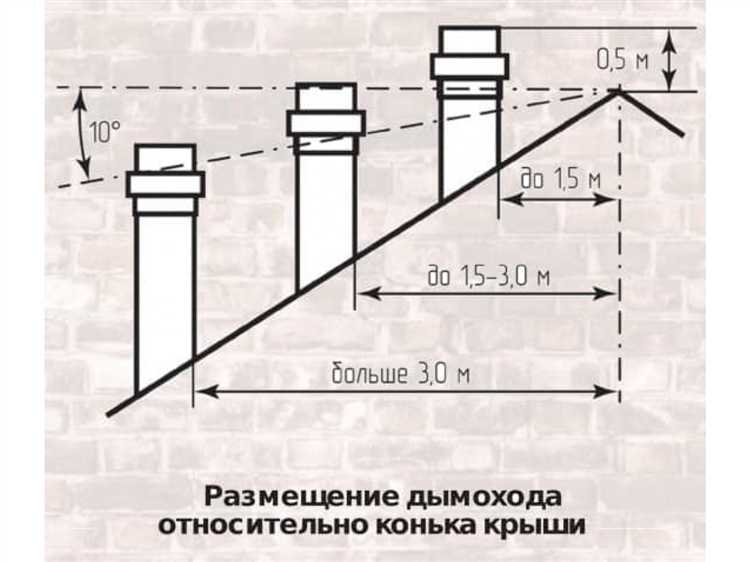

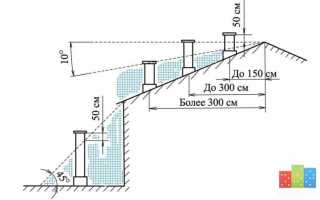

Установка козырька на дымоход, расположенный ниже конька крыши, усиливает риск обратной тяги. При сильном боковом ветре над трубой образуется зона избыточного давления, и поток воздуха начинает проникать внутрь. Чтобы исключить такую ситуацию, устье трубы с козырьком должно быть как минимум на 500 мм выше конька при расстоянии до 1,5 м, в соответствии с нормативами СНиП.
Использование неподходящих крепежей или герметика также может спровоцировать подсос воздуха через неплотности между основанием козырька и трубой. Это нарушает стабильность тяги и способствует образованию конденсата, особенно в холодное время года. Все соединения должны быть герметичны и устойчивы к термическому расширению.
Когда требуется демонтаж или замена установленного козырька
Демонтаж или замена защитного козырька дымовой трубы необходимы при следующих условиях:
- Появление значительных коррозионных повреждений металла, снижающих прочность конструкции.
- Нарушение герметичности соединений и крепежа, приводящее к люфтам или шаткости козырька.
- Деформация или повреждение козырька после сильных ветровых нагрузок или механического воздействия.
- Изменение параметров дымохода (например, замена трубы на другой диаметр), что требует адаптации размера и формы козырька.
- Появление признаков задувания дыма вследствие неправильного расположения или конструкции установленного козырька.
- Применение более эффективных моделей защитных устройств, обеспечивающих улучшенную защиту от осадков и ветра.
Рекомендуется проводить регулярный визуальный осмотр козырька не реже одного раза в год, особенно после зимнего периода, чтобы выявить необходимость ремонта или замены. При обнаружении дефектов необходимо сразу приступать к демонтажу с последующим монтажом нового элемента, чтобы избежать снижения тяги и возможных проблем с вытяжкой.
При демонтаже следует соблюдать аккуратность, чтобы не повредить дымовую трубу и прилегающие конструкции. Замена козырька должна учитывать правильное крепление и оптимальную высоту установки в соответствии с типом дымохода и климатическими условиями региона.
Вопрос-ответ:
На какой высоте от устья дымовой трубы должен располагаться защитный козырек, чтобы он правильно выполнял свои функции?
Оптимальная высота установки козырька над устьем трубы обычно составляет не менее 30-50 см. Такое расположение позволяет предотвратить попадание осадков внутрь дымохода и не мешает нормальному выходу дыма. Если козырек расположен слишком низко, возникает риск задувания дыма обратно в помещение. При слишком высокой установке теряется эффект защиты от дождя и снега. При выборе высоты учитывают также конструкцию трубы и направление ветра.
Какие материалы лучше использовать для изготовления защитного козырька на дымовую трубу, чтобы он прослужил долго?
Для долговечности козырька обычно выбирают коррозионностойкие металлы, такие как нержавеющая сталь, медь или оцинкованная сталь. Нержавейка отличается устойчивостью к ржавчине и перепадам температуры, медь имеет красивый внешний вид и хорошую прочность, но стоит дороже. Оцинкованная сталь — более бюджетный вариант, но требует качественного покрытия для защиты от коррозии. Важно, чтобы материал выдерживал температурные нагрузки и агрессивные атмосферные воздействия.
Какие ошибки при монтаже козырька могут привести к ухудшению тяги или задуванию дыма в помещение?
Частые ошибки включают слишком низкую установку козырька, излишнее сужение выходного сечения дымохода, неправильное крепление, вызывающее деформацию конструкции, и недостаточную герметичность соединений. Также неправильный угол наклона или отсутствие вентиляционных зазоров может способствовать задуванию. Если козырек закрывает слишком большую площадь трубы или перекрывает выход, тяга ухудшается, и дым начинает попадать обратно в помещение.
Как правильно закрепить защитный козырек на кирпичной и металлической дымовой трубе, чтобы обеспечить надежность и герметичность?
Для кирпичных труб используют анкерные крепления или специальные кронштейны, закрепленные в швах или на фасаде. Металлические трубы часто оснащают обжимными хомутами или винтовыми соединениями, которые не повреждают поверхность. Важно использовать герметики, устойчивые к высоким температурам, чтобы исключить щели между козырьком и трубой. Все крепления должны быть устойчивы к ветровым нагрузкам и обеспечивать жесткую фиксацию без деформаций.
Как влияет форма и размеры козырька на эффективность защиты дымохода от осадков и обратного задувания дыма?
Форма козырька должна создавать защиту сверху и сбоку, позволяя дыму свободно выходить. Козырек с выступающими краями защищает от дождя и снега, но при этом не должен закрывать выход слишком плотно. Размеры выбирают с учетом диаметра трубы — ширина козырька обычно превышает диаметр на 10-15 см, а высота обеспечивает нужный воздушный зазор. Неправильно подобранные габариты или слишком массивная конструкция снижают тягу и могут стать причиной задувания.
