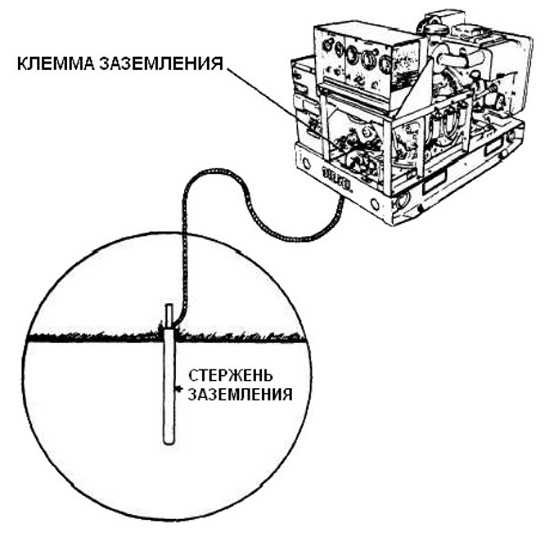

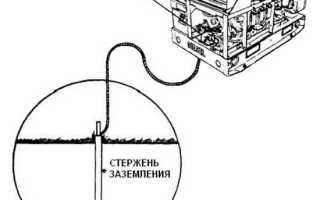

Переносные заземления применяются для предотвращения поражения электрическим током при проведении ремонтных и профилактических работ на распределительных устройствах. Они должны обеспечивать надежное и безопасное соединение с землей, исключая возможность протекания опасных токов через обслуживающий персонал.
Подключение заземлений выполняется только после отключения оборудования от источника питания и проверки отсутствия напряжения с помощью специального измерительного прибора. Место присоединения заземления выбирается с учетом минимального сопротивления контакта и доступности в пределах рабочего пространства.
Основное требование – обеспечить минимальное переходное сопротивление в точке соединения заземления с металлическими частями оборудования или проводниками. Допускается использование заводских заземляющих устройств с зажимами, рассчитанными на соответствующие токи короткого замыкания.
Подключать переносные заземления необходимо последовательно, начиная с наиболее удаленной точки, чтобы избежать появления напряжения на корпусах оборудования. Все операции должны выполняться согласно действующим нормативам ПУЭ и инструкциям по технике безопасности.

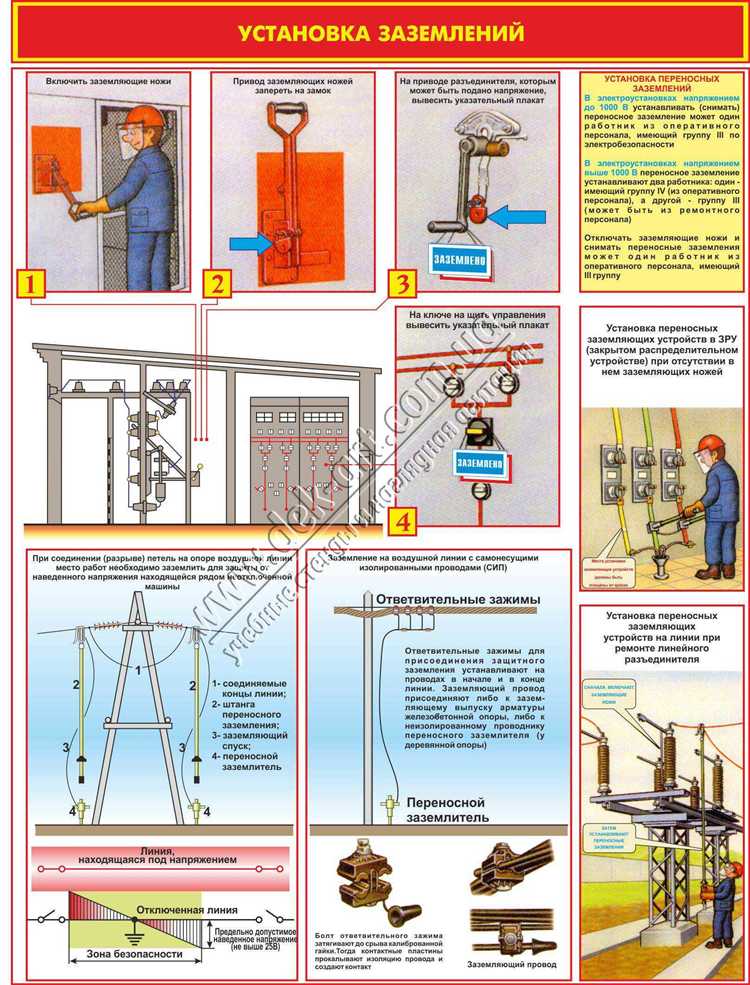

Требования к выбору места присоединения переносных заземлений
Место присоединения переносного заземления должно обеспечивать надежный и стабильный контакт с заземленным элементом распределительного устройства. Присоединять заземления разрешается только к металлическим частям, напрямую связанным с основной системой заземления и имеющим минимальное переходное сопротивление.
Недопустимо использовать для подключения окрашенные, покрытые лаком или сильно окисленные поверхности без предварительной зачистки до металлического основания. Контактная зона должна быть очищена и обезжирена для снижения сопротивления соединения.
При выборе точки подключения предпочтение следует отдавать заводским заземляющим контактам, болтам или шпилькам, специально предназначенным для присоединения переносных заземлений. В их отсутствии допускается использование корпуса оборудования, при условии подтверждения его подключения к заземляющей системе.
Расстояние от места снятия напряжения до точки присоединения должно быть минимальным, чтобы избежать индуктивных напряжений и обеспечить эффективное защитное заземление. В распределительных устройствах высокого напряжения это критично для безопасности персонала.
Точка подключения должна обеспечивать удобный доступ для оперативного монтажа и демонтажа заземления без применения дополнительных инструментов, исключая возможность непреднамеренного отсоединения в процессе работы.
Запрещается присоединять переносные заземления к цепям управления, защитным реле или временным конструкциям, не связанным с заземляющим контуром. Все соединения необходимо проверять на отсутствие напряжения до выполнения монтажа.

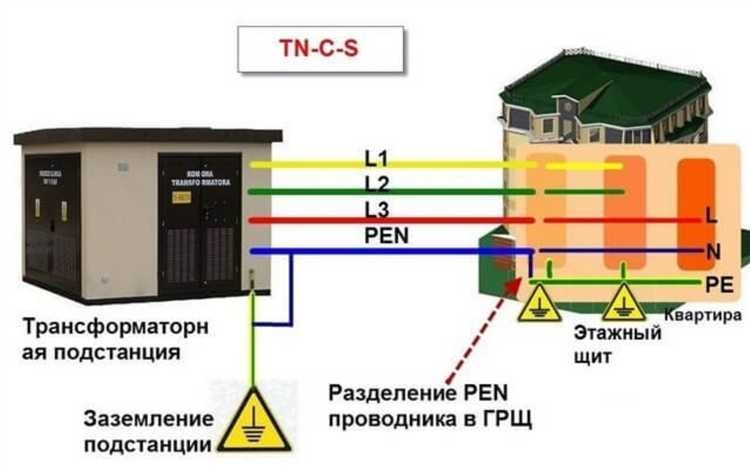

Порядок последовательности подключения и отключения заземлений
Перед подключением переносного заземления необходимо удостовериться в полном отсутствии напряжения на оборудовании и отсутствии опасного потенциала на элементах распределительного устройства.
Подключение начинается с присоединения заземляющего проводника к надежному и проверенному контуру заземления, закрепленному на объекте.
Далее заземляющий проводник подсоединяется к токоведущим частям распределительного устройства, которые необходимо обезопасить. Соединение должно быть механически прочным и обеспечивать низкое сопротивление контакта.
При отключении переносного заземления порядок обратный: сначала отсоединяется заземляющий проводник от распределительного устройства, затем – от контура заземления.
Запрещается снимать переносные заземления до полного отключения и заземления оборудования по стационарной схеме или до получения разрешения ответственного лица.
Все действия выполняются инструментом с изолированными рукоятками и средствами индивидуальной защиты, соответствующими требованиям безопасности.
Последовательное выполнение этих этапов исключает возможность возникновения опасных токов и снижает риск поражения электрическим током при проведении работ.

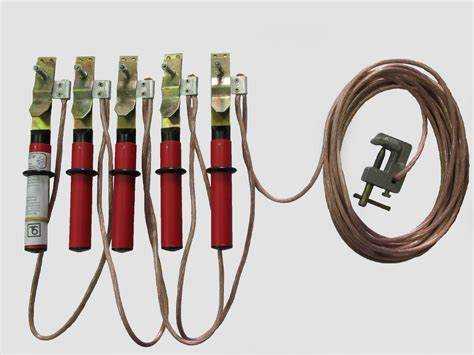

Технические нормы по сопротивлению и сечению проводников заземления
Сопротивление переносного заземляющего проводника не должно превышать 0,1 Ом. Это значение обеспечивает надежное снижение потенциала и предотвращение поражения током при аварийных режимах.
Минимальное сечение проводника определяется исходя из величины максимально возможного тока короткого замыкания и длительности его протекания. Для медных проводников минимальное сечение составляет 16 мм², для алюминиевых – 25 мм².
- Проводники должны выдерживать тепловую нагрузку без повреждений изоляции;
- Изоляция должна быть стойкой к механическим воздействиям и окружающей среде;
- Длина проводника не должна превышать 10 метров для минимизации сопротивления;
- Перед использованием обязательна проверка сопротивления с помощью измерительных приборов с точностью не хуже 5%;
- Недопустимо применение проводников с поврежденной изоляцией или сечением ниже нормативного.
Проводники заземления следует маркировать и хранить так, чтобы избежать деформаций и повреждений, влияющих на технические характеристики.

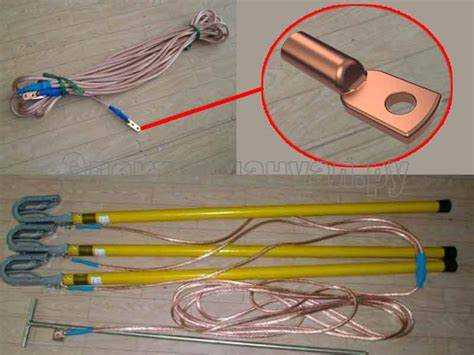

Меры безопасности при работе с переносными заземлениями
Перед установкой переносных заземлений проверить отсутствие напряжения с помощью измерительного прибора, пригодного для измеряемого диапазона. Контроль проводить непосредственно перед подключением.
Использовать диэлектрические перчатки и инструмент с изолированными рукоятками, соответствующие классу напряжения оборудования. Средства защиты должны быть целыми и без повреждений.
Подключать переносное заземление сначала к заземляющему контуру или шине, затем к корпусу распределительного устройства. Отключение выполнять в обратном порядке.
Обеспечивать надежный контакт заземляющего проводника с точками подключения. Контакты должны быть очищены от окислов и повреждений.
Проводники переносных заземлений должны иметь минимальное сечение, соответствующее нормативам, и не иметь механических повреждений, изгибов и изломов.
Не выполнять работы при неблагоприятных погодных условиях без дополнительных защитных мер, исключающих риск поражения электрическим током.
Регулярно проводить осмотр и измерение сопротивления переносных заземлений не реже одного раза за смену.

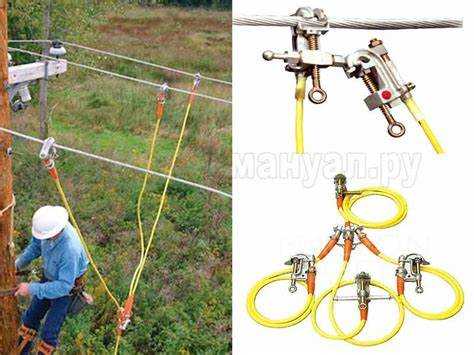

Особенности подключения заземлений при работе с высоковольтным оборудованием
Переносные заземления должны обеспечивать токопроводящую цепь с сопротивлением не выше 0,05 Ом. Сечение проводников выбирается исходя из максимального тока короткого замыкания и не должно быть меньше 50 мм² для алюминиевых или 35 мм² для медных жил.
Подключение производится после полной проверки отключения напряжения и блокировки подачи энергии на оборудование. В первую очередь заземление присоединяется к стационарной заземляющей шине, затем к корпусу или токоведущим частям, чтобы исключить возможность наводок и пробоев.
Запрещено подключать заземления к изолированным или повреждённым контактам. Контакты должны быть плотно зажаты, без признаков коррозии или нагара, обеспечивая минимальное контактное сопротивление.
При работе с высоковольтным оборудованием используют изолирующие рукавицы и специнструмент. Расстояния между рабочими элементами и заземлениями должны соответствовать нормативам ПУЭ для предотвращения пробоев и электродуговых разрядов.
Провода заземлений должны быть гибкими, с защитной изоляцией, стойкой к механическим повреждениям. Длина проводника должна позволять свободное подключение без натяжения и закручивания.
Перед началом работ проверяется целостность заземляющего контура измерением сопротивления, а также визуальным контролем качества соединений. Наличие повреждений или повышенного сопротивления требует замены или ремонта элементов цепи.
Проверка надежности контакта при присоединении заземлений
Для обеспечения эффективного функционирования системы заземления необходимо регулярно проверять надежность контактов. Это предотвращает увеличение сопротивления в цепи и повышает безопасность эксплуатации распределительных устройств.
Ключевые этапы проверки:
-
Оценка зажима: контактные зажимы должны быть затянуты с рекомендуемым усилием, чтобы исключить возможность ослабления соединения в процессе эксплуатации.
-
Проверка состояния проводников: проводники должны быть свободны от механических повреждений, коррозии и перегрева. При наличии повреждений, проводник подлежит замене.
-
Измерение сопротивления контакта: с помощью измерительных приборов проверяется сопротивление соединений. Оно не должно превышать установленные нормативы, чтобы обеспечить надежное заземление.
-
Проверка контакта на прочность: контакты должны быть устойчивы к внешним воздействиям, включая механические нагрузки и вибрации. Важно проверить, чтобы соединения не ослаблялись под воздействием внешних факторов.
-
Очищение контактов: соединения должны быть очищены от грязи, окислов и других загрязнений, которые могут увеличить сопротивление и снизить эффективность заземления.
Проверки должны проводиться с установленной периодичностью, а также после выполнения ремонтных или монтажных работ. Периодичность зависит от условий эксплуатации устройства, но минимальная частота – раз в год.
Все работы по проверке и ремонту должны выполнять квалифицированные специалисты, соблюдая правила безопасности.
Документальное оформление и контроль состояния переносных заземлений
Каждое подключение переносного заземления в распределительных устройствах должно быть задокументировано. Для этого используется журнал учета, в котором фиксируются следующие данные: дата подключения, время, инициатор работы и ответственные лица. Эти записи необходимы для обеспечения безопасности и предотвращения ошибок при эксплуатации устройства.
Кроме того, важно вести протоколы всех проверок состояния переносных заземлений, включая регулярные осмотры и замеры. Такие проверки должны проводиться не реже одного раза в месяц. Контроль состояния проводников и контактных соединений позволяет своевременно выявлять неисправности и устранять их до возникновения аварийных ситуаций.
Состояние заземляющих устройств проверяется с использованием приборов для измерения сопротивления заземляющих цепей. Результаты этих измерений фиксируются в протоколах. Установленные нормативы сопротивления заземления должны быть соблюдены, в противном случае система заземления требует ремонта или доработки.
Вся документация должна включать информацию о последнем контроле и состоянии заземляющих проводников. Это позволяет отслеживать изменения состояния и оперативно реагировать на неисправности. Каждый элемент системы заземления должен быть отмечен в паспорте устройства с указанием даты последней проверки и сроков планового обслуживания.
Для исключения человеческого фактора и минимизации ошибок, рекомендуется использовать автоматизированные системы для контроля состояния заземлений. Это улучшит точность замеров и упростит процесс фиксации данных, повысив надежность работы всей системы.
Вопрос-ответ:
Какие требования предъявляются к местам подключения переносных заземлений в распределительных устройствах?
При подключении переносных заземлений важно соблюдать несколько основных требований. Во-первых, место присоединения должно быть доступным и удобным для выполнения работ, с обеспечением надежного контакта. Во-вторых, оно должно обеспечивать безопасное заземление, не нарушая работу устройства и не создавая рисков для персонала. Это место должно быть расположено на элементах, которые могут выдержать воздействие тока в случае короткого замыкания, и не подвергать их повреждениям.
Как осуществляется проверка качества контакта при подключении переносных заземлений?
Проверка контакта заземляющего устройства является важным этапом. Контакт должен быть прочным и не подверженным коррозии. Для проверки используются специализированные инструменты, которые измеряют сопротивление контакта. Если сопротивление превышает допустимые нормы, необходимо либо улучшить качество контакта, либо выбрать другое место для его подключения. Такая проверка должна проводиться до и после каждого использования заземления.
Как правильно подключать переносное заземление на высоковольтных установках?
При подключении переносных заземлений к высоковольтным установкам особое внимание следует уделить соблюдению мер безопасности. Перед началом работ нужно отключить питание устройства и убедиться в отсутствии напряжения на оборудовании. Важно использовать только заземляющие проводники, соответствующие установленным нормам по сечению и сопротивлению. К тому же, место подключения должно быть проверено на возможность возникновения коротких замыканий или других опасных ситуаций.
Какие меры безопасности следует соблюдать при подключении переносных заземлений?
При работе с переносными заземлениями необходимо соблюдать несколько основных мер безопасности. Во-первых, всегда убедитесь, что электрическое оборудование отключено от источника питания перед подключением заземления. Во-вторых, используйте заземляющие проводники с должной изоляцией, чтобы предотвратить риск поражения электрическим током. В-третьих, проверяйте устойчивость и надежность контактов перед использованием, чтобы избежать непредвиденных аварий.
Что делать, если заземляющий провод не подходит по длине или сечению для подключения?
Если заземляющий провод не соответствует необходимым требованиям по длине или сечению, его необходимо заменить на более подходящий. Важно учитывать, что заземляющий провод должен быть достаточной длины, чтобы обеспечить хороший контакт с заземляющим элементом, и соответствовать необходимым стандартам по сечению для пропуска тока в случае короткого замыкания. Использование неподобающего провода может привести к перегреву, повреждению оборудования или даже пожару.
