При отказе основного оборудования или нарушении технологического процесса автоматика безопасности должна немедленно переходить в режим защиты. Ее задача – предотвратить развитие аварии, ограничить масштабы повреждений и обеспечить безопасность персонала. Для этого в систему закладываются алгоритмы, способные действовать автономно, без участия оператора, и в условиях частичной потери управляющих сигналов.
В первую очередь автоматика обязана зафиксировать сам факт сбоя. Это может быть потеря питания, обрыв сигнальных цепей, нештатные параметры давления, температуры, уровня или скорости. Датчики, связанные с резервными цепями, должны продолжить мониторинг состояния объекта. Далее срабатывают механизмы аварийной защиты: отключение питания, остановка оборудования, активация клапанов, блокировок и дублирующих систем.
Особое внимание уделяется надежности цепей управления, в том числе наличию резервирования по питанию и каналам связи. Система обязана использовать независимые источники энергии (например, аккумуляторы или ИБП) и выполнять самотестирование на каждом этапе работы. При выявлении внутренней неисправности автоматика должна либо перейти в безопасное положение, либо сообщить о невозможности продолжения работы, активируя внешние протоколы аварийного реагирования.
Для предотвращения ложных срабатываний критически важно, чтобы алгоритмы оценки отказов включали верификацию данных с нескольких независимых каналов. При этом логика принятия решений должна быть прозрачной, фиксируемой и соответствовать заранее утвержденным сценариям. Только в этом случае автоматика может считаться адекватным средством защиты в аварийной ситуации.

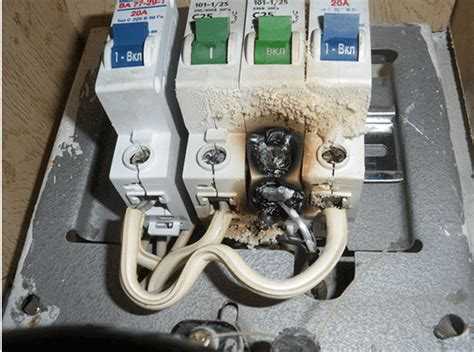

Как автоматика безопасности блокирует запуск оборудования при сбое
Автоматика безопасности исключает возможность запуска оборудования при наличии критических отклонений за счёт встроенных логических блоков и датчиков, контролирующих предельные параметры. Например, при недостаточном давлении масла в системе или превышении температуры теплоносителя подача сигнала на пуск блокируется на уровне программируемого логического контроллера (ПЛК).
Для предотвращения запуска в аварийном состоянии применяется принцип аппаратной блокировки: если хотя бы один из датчиков аварийных параметров зафиксировал недопустимое значение, цепь питания исполнительных механизмов размыкается через реле безопасности или электронный ключ. Такая схема полностью исключает вмешательство оператора и не зависит от состояния основного программного обеспечения.
Дополнительно используются релейные модули с «самопроверкой». Их функция – проверять собственную работоспособность при каждом цикле включения и немедленно разрывать цепь управления, если обнаружена внутренняя неисправность, обрыв провода или нестабильное напряжение.
В случае резервного электропитания автоматика безопасности блокирует запуск оборудования при падении напряжения ниже допустимого порога или при нарушении фазировки. Это критично для трёхфазных систем, где перекос фаз может привести к перегреву электродвигателей и выходу из строя приводов.
Для систем с опасными средами (взрывоопасные или химически активные вещества) используются искробезопасные барьеры и интерфейсы, которые не только контролируют сигналы от датчиков, но и физически блокируют их передачу при обнаружении ошибки в цепи – например, при коротком замыкании или пробое изоляции.
Эффективность блокировки обеспечивается регулярной проверкой всех контуров безопасности в режиме самотестирования, а также использованием протоколов обратной связи. Контроллер принимает решение о разрешении или запрете запуска только после получения подтверждения исправности всех задействованных компонентов.
Какие параметры система должна контролировать в аварийном режиме
В аварийном режиме автоматика безопасности обязана контролировать параметры, критически влияющие на предотвращение разрушений, утечек и возгораний. В первую очередь необходимо отслеживание давления в трубопроводах, резервуарах и технологических контурах. Падение или резкий рост давления может свидетельствовать о разгерметизации, закупорке или неисправности запорно-регулирующей арматуры.
Температурный контроль выполняется для предотвращения перегрева оборудования, особенно теплообменников, реакторов, паровых котлов и электродвигателей. Нарушение температурного режима может привести к нарушению изоляции, деформации корпусов и потере устойчивости процессов.
Уровень жидкости в резервуарах, сепараторах и баках также подлежит непрерывному контролю. Превышение допустимого уровня может вызвать перелив и разлив опасных веществ, а понижение – засасывание воздуха или повреждение насосного оборудования при сухом ходе.
Концентрации горючих, токсичных или агрессивных газов в воздухе должны отслеживаться газоанализаторами. Превышение ПДК требует немедленного отключения установки, запуска вентиляции и, при необходимости, включения автоматической системы пожаротушения.
Состояние питания (напряжение, частота) также должно мониториться в аварийном режиме. Скачки или пропадание напряжения на силовых линиях приводят к нарушению работы исполнительных механизмов и могут искажать показания датчиков.
Дополнительно контролируется состояние цепей безопасности: целостность контуров, исправность датчиков предельных положений, открытие аварийных клапанов и срабатывание блокировок. Любой сбой в этих цепях должен блокировать дальнейшую работу оборудования.
Как происходит переход оборудования в безопасное состояние
Переход оборудования в безопасное состояние инициируется сразу после получения сигналов о неисправности, превышении пороговых значений параметров или потере связи с ключевыми узлами системы. Основная задача автоматики – привести технологический процесс в состояние, исключающее риск для персонала, оборудования и окружающей среды.
Первый этап – остановка активных исполнительных механизмов. Приводы насосов, вентиляторов, дозирующих устройств отключаются через силовые контакторы или модули аварийного отключения. При этом учитывается инерционность – для оборудования с высоким моментом останова используются тормозные резисторы или сброс давления через аварийные клапаны.
Второй этап – перевод запорно-регулирующей арматуры в предопределённое положение. Например, при сбое системы управления на химических установках задвижки автоматически переходят в положение «закрыто», чтобы предотвратить утечку реагентов. Для этого применяются пружинные приводы или пневмоаккумуляторы, не зависящие от электропитания.
Далее срабатывают системы контроля остаточного давления и температуры. Если параметры остаются в опасных пределах, включаются дополнительные цепи защиты: продувка, дренаж или инертирование (ввод инертного газа в систему). Эти операции жестко привязаны к алгоритмам, прописанным в логике ПЛК и независимых системах блокировки.
После стабилизации состояния оборудование переходит в режим технической диагностики. Регистрируются коды ошибок, производится автофиксация текущего состояния модулей, и до устранения причин сбоя повторный запуск исключён – цепи блокировки остаются разомкнутыми. Обход возможен только с применением физического ключа или доступа через инженерный терминал, защищённый паролем.
Таким образом, переход в безопасное состояние не ограничивается остановкой. Это последовательность действий, направленная на контролируемое снижение всех рисков и исключение возможности повторного включения до завершения технического осмотра.
Какие сигналы автоматика подаёт персоналу при неисправности
При обнаружении отказа или критической неисправности системы автоматика безопасности подаёт оператору приоритетные сигналы нескольких типов, каждый из которых имеет чёткое назначение и уровень срочности. Наиболее критичные события сопровождаются световыми сигналами красного цвета и прерывистыми звуковыми сигналами высокой громкости (не менее 85 дБ на расстоянии 1 м).
Одновременная индикация на мнемосхеме или экране АСУ ТП позволяет локализовать источник неисправности: указывается точка отказа, код ошибки и дата/время события. Это обеспечивается благодаря встроенному самодиагностическому модулю, который регулярно проверяет целостность цепей, питание, соединения с датчиками и исполнительными механизмами.
В случае частичной деградации компонентов (например, потеря связи с одним из датчиков) автоматика формирует жёлтый или оранжевый световой сигнал с постоянным свечением. Он сопровождается кратким звуковым сигналом и текстовым сообщением на панели оператора. Система указывает, какие параметры больше не контролируются, и рекомендует вручную перевести оборудование в безопасное состояние.
Если неисправность влияет на функции защиты (например, отказ силового контактора, блокировки, клапана отсечки), автоматика инициирует подачу аварийного сигнала с приоритетом 1. Персонал получает уведомление не только на локальном пульте, но и через централизованную систему оповещения, включая возможную отправку SMS или сигнал на SCADA.
Кроме визуальной и звуковой сигнализации, автоматические системы передают события в журнал аварийных сообщений. Все сигналы должны фиксироваться с точностью до секунды и сохраняться в архиве не менее 30 дней для последующего анализа причин неисправности.
Рекомендуется регулярно проверять работоспособность сигнализации – не реже одного раза в месяц – с использованием тестового режима, в котором инициируются ложные сигналы без остановки процесса. Это необходимо для подтверждения надёжности канала оповещения и быстрой реакции операторов.
Как система фиксирует и сохраняет информацию о сбое
Система автоматики безопасности при сбое регистрирует события в энергонезависимой памяти, чтобы обеспечить сохранность данных даже при отключении питания. Применяются промышленные регистраторы событий с точностью временной метки до 1 миллисекунды, синхронизированные с внешними источниками времени (например, GPS или NTP).
Каждое зарегистрированное событие содержит код неисправности, идентификатор задействованного модуля, значение контролируемого параметра на момент сбоя и статус системных выходов. Вся информация сохраняется в защищённом формате, исключающем возможность постороннего вмешательства или изменения задним числом.
Для повышения надёжности данные записываются циклически с автоматическим архивированием. При достижении предела объёма активной памяти запускается экспорт в резервное хранилище – чаще всего на удалённый сервер по зашифрованному каналу или в локальное хранилище с контролем целостности CRC.
Регистрация сопровождается немедленным формированием диагностического отчёта в формате XML или CSV, пригодного для последующего анализа в SCADA-системах или программных комплексах технической диагностики.
Для разбора причин инцидентов важны механизмы захвата последовательности событий (event trace), позволяющие восстановить цепочку операций за заданный интервал до и после сбоя. Это реализуется через так называемый кольцевой буфер, где хранятся сотни или тысячи последних действий системы и операторов.
На этапе проектирования рекомендуется предусматривать не менее двух независимых каналов фиксации – основной и резервный. Один из них должен быть физически изолирован от остальной сети для исключения риска потери критически важной информации при кибератаках или аппаратных сбоях.
В каких случаях автоматика должна отключать питание оборудования
Автоматика безопасности обязана отключать питание оборудования при выявлении условий, создающих угрозу жизни, здоровью персонала или целостности оборудования. К основным случаям относятся:
- Обнаружение критических неисправностей в системе управления или в цепях питания, способных привести к неконтролируемому поведению оборудования.
- Возникновение аварийных ситуаций, таких как короткое замыкание, перегрузка по току или перегрев ключевых узлов электрооборудования.
- Нарушение параметров технологического процесса, при которых дальнейшая работа оборудования невозможна без риска аварии.
- Срабатывание датчиков безопасности (например, датчиков утечки газа, дыма, аварийных остановок), сигнализирующих о потенциальной опасности.
- Наличие ошибок в системах контроля целостности и самотестирования автоматики, указывающих на отказ ее основных компонентов.
- Попытка запуска оборудования при активном аварийном состоянии или несоответствии установленных условий безопасности.
- Потеря связи с ключевыми устройствами управления или мониторинга, если это угрожает безопасности процесса.
В каждом случае отключение питания должно происходить с минимальной задержкой и гарантировать полное обесточивание, исключая возможность повторного запуска до устранения причины срабатывания.
Реализация должна предусматривать:
- Раздельные цепи управления для аварийного отключения и обычного выключения.
- Аппаратные блокировки для предотвращения случайного включения при аварийном состоянии.
- Регистрацию времени и причины отключения в системе журналирования событий.
Как автоматика взаимодействует с ручным управлением при аварии
При возникновении аварийной ситуации автоматика безопасности должна автоматически блокировать или ограничивать возможности ручного управления для предотвращения неправильных действий оператора. В большинстве систем реализуется режим приоритетного контроля, при котором автоматические команды имеют преимущество над ручными сигналами до полного восстановления нормального состояния.
Если автоматическое отключение невозможно без вмешательства оператора, система должна обеспечить интуитивно понятный и однозначный интерфейс для ручного управления с ограничением доступа к критическим функциям. Важным элементом является наличие аварийного стопа, активируемого вручную, который при срабатывании обнуляет все управляющие команды и переводит оборудование в безопасное состояние.
Автоматика должна обеспечивать четкое и мгновенное оповещение оператора о смене режима управления – от автоматического к ручному и обратно – с помощью звуковых и визуальных сигналов. При этом все изменения в статусе управления фиксируются в журнале событий для последующего анализа.
Для снижения риска ошибок ручное управление при аварии допускается только после подтверждения оператора с применением многоступенчатой авторизации. Важно, чтобы при возврате в автоматический режим система проверяла целостность и корректность всех параметров перед разблокировкой автоматических функций.
Совместная работа автоматики и ручного управления предусматривает четкое разграничение функций и алгоритмов, где автоматика контролирует критические параметры и обеспечивает быстрый переход к безопасному состоянию, а ручное управление действует как резервный инструмент с ограниченным доступом и функциями только в исключительных случаях.
Какие действия выполняются для предотвращения повторного запуска
Автоматика безопасности при сбое реализует комплекс мер, направленных на надежную блокировку повторного запуска оборудования до полного устранения неисправности. Основные действия включают:
- Автоматическую блокировку управляющих цепей, исключающую подачу команд на пуск.
- Фиксацию состояния аварии и установку флага блокировки в памяти контроллера.
- Отключение источников питания исполнительных механизмов, предотвращая непреднамеренное включение.
- Запрет на сброс блокировок через программные интерфейсы до подтверждения устранения неисправности и успешного проведения тестов.
Для восстановления возможности запуска требуется:
- Проведение полной диагностики системы с подтверждением отсутствия критических сбоев.
- Ручное подтверждение оператором, что условия безопасности восстановлены.
- Сброс флага блокировки и разрешение на подачу команд запуска в автоматическом режиме.
Дополнительно используются аппаратные блокировки, реализуемые через реле или силовые контакторы с отдельным питанием, которые удерживают цепь отключенной при аварии. Важным условием является независимость блокировки от основного управляющего контроллера для исключения повторного запуска при сбоях ПО.
В системах с критической безопасностью реализуют несколько уровней блокировок, в том числе:
- Проверку целостности цепей безопасности перед разрешением запуска.
- Мониторинг состояния датчиков аварий и немедленное восстановление блокировки при повторных срабатываниях.
- Логирование попыток запуска в заблокированном состоянии с уведомлением персонала.
Вопрос-ответ:
Какие конкретные меры принимает автоматика безопасности для предотвращения повторного запуска оборудования после сбоя?
Автоматика безопасности блокирует возможность запуска оборудования до тех пор, пока не будет выявлена и устранена причина сбоя. Для этого система фиксирует состояние аварии, отключает силовые цепи и требует ручного подтверждения исправности от оператора. Кроме того, предусмотрена проверка целостности защитных устройств и контроль параметров, чтобы исключить скрытые неисправности. Такой подход предотвращает повторный пуск в аварийных условиях и снижает риск повреждений.
Как автоматика безопасности фиксирует и сохраняет данные о сбое для последующего анализа?
Система регистрирует параметры работы в момент аварии, включая состояние датчиков, исполнительных механизмов и сигналов тревоги. Эти данные записываются в энергонезависимую память контроллера или специализированный регистратор событий. Записи содержат временные метки и коды ошибок, что позволяет инженерам определить причину неисправности и последовательность событий. Хранение информации обеспечивается на протяжении всего срока эксплуатации для удобства диагностики и профилактики повторных сбоев.
В каких случаях автоматика безопасности отключает питание оборудования и почему это важно?
Питание отключается при обнаружении аварийных ситуаций, которые могут привести к повреждению оборудования или угрозе безопасности персонала — например, короткое замыкание, выход из допустимых параметров давления или температуры, нарушение целостности защитных барьеров. Прерывание питания исключает возможность работы в опасном режиме, снижает риск возгорания и аварийных повреждений, а также предотвращает дальнейшее развитие неисправности.
Каким образом автоматика безопасности взаимодействует с ручным управлением при возникновении аварии?
При срабатывании защиты автоматика автоматически останавливает оборудование и блокирует его повторный запуск. Одновременно она информирует оператора с помощью световых, звуковых или текстовых сигналов. Оператор должен вручную подтвердить устранение неисправности и сбросить блокировки, чтобы возобновить работу. В некоторых системах предусмотрена возможность ручного отключения и контроля параметров, что позволяет своевременно принимать меры при аварийных ситуациях без риска случайного запуска.
