Электрощитовая – это функциональное помещение или шкаф, в котором размещаются устройства для приема, распределения и защиты электрической энергии. Типовой состав электрощитовой определяется требованиями ПУЭ, СНиП и конкретной схемой электроснабжения объекта. Четкая организация оборудования обеспечивает безопасную и бесперебойную работу электросети.
Основными элементами электрощитовой являются вводно-распределительные устройства (ВРУ), щитки групповых линий, автоматические выключатели, устройства защитного отключения (УЗО) и реле контроля напряжения. В зависимости от класса объекта в состав могут входить также узлы учета электроэнергии, АВР, ограничители перенапряжений, трансформаторы тока.
Для монтажа оборудования используются металлические или пластиковые щиты с классом защиты от IP31 до IP65, в зависимости от условий эксплуатации. Все соединения внутри щитовой выполняются медными проводниками с сечением, соответствующим расчетной нагрузке, и обязательно маркируются по фазам. Шины PE и N устанавливаются на изолированные держатели с надежной фиксацией.
Особое внимание уделяется вентиляции, заземлению и доступу для технического обслуживания. Недопустимо размещение электрощитового оборудования в сырых или загрязненных помещениях. Рекомендуется предусматривать резервное место в щите для возможности дооснащения и легко заменяемые модули для быстрого ремонта без остановки системы.

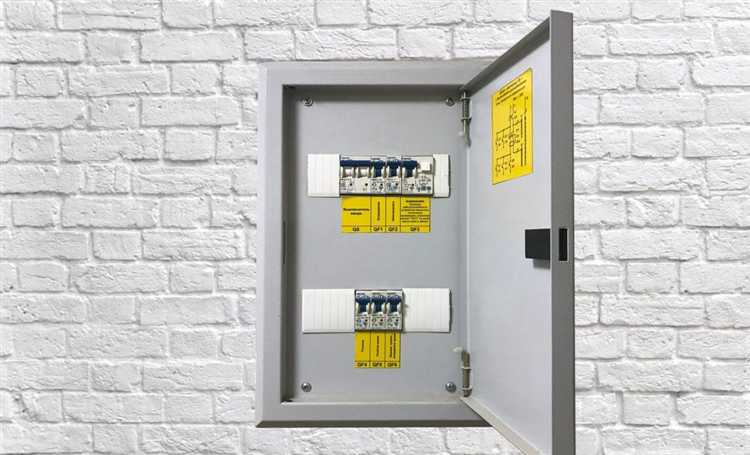

Как подбираются автоматические выключатели по нагрузке
При выборе автоматического выключателя основным критерием служит токовая нагрузка, которую он должен пропускать без отключения. Для расчёта номинального тока используется формула: I = P / (U × cos φ), где P – мощность подключаемой нагрузки в ваттах, U – напряжение в вольтах, cos φ – коэффициент мощности. Например, для группы розеток суммарной мощностью 3 кВт при напряжении 230 В и cos φ = 0,95 ток нагрузки составит примерно 13,8 А. В этом случае выбирается автомат на 16 А.
Автомат не должен иметь ток срабатывания ниже расчетной нагрузки, иначе возможны ложные отключения при штатной работе. При этом запас по току должен составлять 10–20 % от расчётного значения. Допустимый ток также зависит от типа провода: медный кабель сечением 2,5 мм² выдерживает до 25 А, алюминиевый того же сечения – до 19 А. Номинал автомата должен быть не выше допустимого тока кабеля.
Важно учитывать тип характеристики автомата – B, C или D. Для освещения и розеток в жилых помещениях обычно используют автоматы с характеристикой B (срабатывание при 3–5×In), для оборудования с пусковыми токами – C (5–10×In), а для мощных трансформаторов или электродвигателей – D (10–20×In). Неверно подобранная характеристика приведёт либо к преждевременным отключениям, либо к недопустимому нагреву проводки.
При проектировании электрощита каждый автомат подбирается индивидуально: по номиналу, характеристике, типу нагрузки и сечению проводов. Пренебрежение хотя бы одним параметром создаёт угрозу перегрева и возгорания. Расчёты и подбор автоматов должны быть согласованы с проектной документацией и ПУЭ.
Что входит в комплект стандартной вводно-распределительной панели
Комплект стандартной ВРУ (вводно-распределительной установки) формируется с учётом категории надёжности электроснабжения, мощности объекта и схемы подключения. Он должен обеспечивать безопасное и чётко структурированное распределение электрической энергии по потребителям здания.
- Вводной автоматический выключатель – устанавливается на вводе питающего кабеля, выполняет функцию защиты от токов короткого замыкания и перегрузок. Выбирается по расчётной мощности, току и характеристикам селективности.
- Устройство защиты от перенапряжений (УЗИП) – предотвращает повреждение оборудования при импульсных скачках напряжения, особенно в сетях с внешними воздушными вводами.
- Шины PE и N – медные или алюминиевые шины заземления и нулевые рабочие. Обеспечивают надёжный контакт и подключение заземляющих и нулевых проводников всех отходящих линий.
- Счётчик электроэнергии – если учёт осуществляется внутри здания, ВРУ оснащается счётчиком активной энергии, часто многотарифным, с возможностью дистанционного съёма показаний.
- Автоматы на отходящие линии – защищают каждую отдельную группу нагрузки (освещение, розетки, кондиционеры, насосы и т.д.). Их номиналы подбираются по току конкретной цепи.
- DIN-рейки и модульные элементы – обеспечивают компактную установку модульного оборудования, в том числе УЗО, реле контроля напряжения, контакторов.
- Корпус металлический или пластиковый – с классом защиты не ниже IP31 (в помещениях) или IP54 (в сырых или запылённых условиях), с возможностью опломбирования и съёмной передней панелью.
- Нулевая клеммная колодка – для разделения PEN-проводника на PE и N в случае системы TN-C-S, с болтовыми соединениями или быстрозажимами.
- Релейно-контактная аппаратура – по требованию проекта может входить в состав: контакторы, промежуточные реле, устройства плавного пуска и блоки автоматики.
- Маркировка цепей – каждое подключение имеет чёткую идентификацию для быстрого технического обслуживания и контроля.
Перед комплектацией важно провести расчёт токовых нагрузок, выбрать схему заземления (TN-C, TN-S, TN-C-S), определить количество отходящих линий и учесть особенности электроприёмников. Это исключает перегрузку и обеспечивает корректную работу защиты при аварийных режимах.

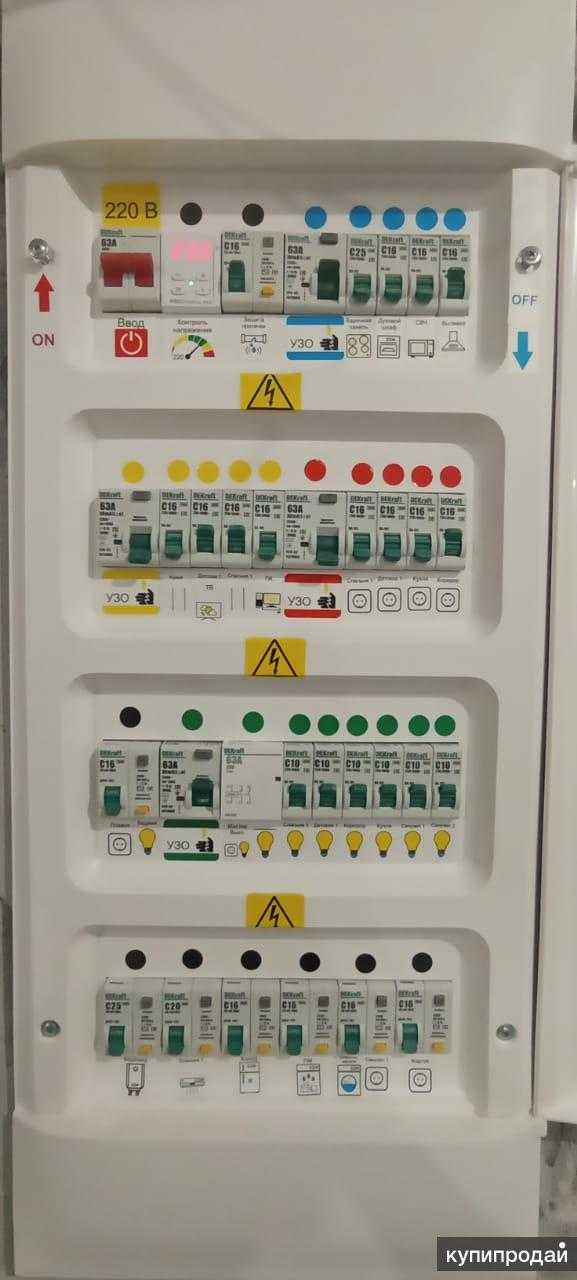

Назначение и размещение УЗО и дифференциальных автоматов
Устройства защитного отключения (УЗО) и дифференциальные автоматы служат для защиты от токов утечки, предотвращения поражения электрическим током и снижения риска пожаров, вызванных повреждением изоляции. В отличие от автоматических выключателей, реагирующих на перегрузки и короткие замыкания, эти устройства фиксируют утечку тока на землю и мгновенно разрывают цепь при превышении допустимого значения.
Выбор между УЗО и дифавтоматом зависит от особенностей схемы. УЗО всегда требует наличия автоматического выключателя, обеспечивающего защиту от сверхтоков. Дифференциальный автомат совмещает обе функции в одном корпусе и предпочтителен в местах с ограниченным пространством в щите.
На практике рекомендуется следующая схема размещения:
- Для групп розеток в жилых помещениях – отдельное УЗО на каждую группу с номиналом тока утечки 30 мА. При наличии повышенной влажности (санузлы, кухни) – УЗО обязательно.
- Для освещения – допускается обходиться без УЗО, но при использовании дифавтоматов можно установить общее защитное устройство для всей линии.
- Для мощных потребителей (бойлеры, стиральные машины, варочные панели) – индивидуальный дифавтомат номиналом, соответствующим мощности прибора и характеристикам пускового тока.
Устройства монтируются на DIN-рейку внутри щита, после вводного автомата и счетчика, но до распределения на группы. При параллельной установке нескольких УЗО необходимо чёткое разделение нулевых проводников по группам – пересечение нейтралей недопустимо и вызывает ложные срабатывания.
При проектировании важно учитывать селективность УЗО: для обеспечения отказоустойчивости и точного локализованного отключения при аварии применяются устройства с разным временем срабатывания (например, селективные УЗО типа S – на вводе, обычные – на группах).
Особое внимание уделяется правильной маркировке устройств и групп, а также удобству доступа для оперативной проверки работоспособности (кнопка «Тест»), которая должна выполняться не реже одного раза в месяц.
Как организуется система шин и заземления в электрощитовой
Система шин и заземления в электрощитовой выполняет функцию распределения токов и обеспечения электробезопасности. В стандартной щитовой устанавливаются как минимум две шины: PE-шина (заземляющая) и N-шина (нулевая). В случае применения дифференциальной защиты на каждой линии необходимо обеспечить раздельное подключение рабочего и защитного нуля.
PE-шина устанавливается на изолированных стойках, крепится к металлическому корпусу щита и соединяется с контуром заземления через медный или оцинкованный провод сечением не менее 6 мм² (для медного провода) или 10 мм² (для алюминиевого). Для сетей с системой TN-C-S в точке ввода проводится разделение PEN-проводника на PE и N, с обязательной повторной заземляющей связью.
Материал шин – латунь или омеднённая сталь. Внутри щита шины располагаются таким образом, чтобы исключить пересечение проводов фаз, нуля и земли. При наличии нескольких групп отходящих линий рекомендуется установка отдельных шин для каждой группы – это облегчает монтаж, маркировку и обслуживание.
Для трёхфазной системы каждая фаза подключается к своей фазной шине, которые изолированы друг от друга. Нулевая шина размещается в непосредственной близости от автоматов, обслуживающих соответствующие линии. PE-шина должна иметь надёжное соединение с каждым потребителем через отдельный провод – недопустимо использование общего провода на несколько устройств.
Особое внимание уделяется надежности контактных соединений: используются винтовые или пружинные клеммы, затяжка которых проверяется динамометрическим инструментом. Контроль качества заземляющей цепи осуществляется измерением сопротивления – для электроустановок до 1 кВ оно не должно превышать 4 Ом.
При наличии резервных источников питания (например, генератора или ИБП) шины заземления для основной и резервной схем должны быть согласованы, чтобы избежать замыканий на корпус при переключении. В таких случаях вводится дополнительный контур уравнивания потенциалов.
Организация шин должна учитывать будущую модернизацию. Оставляется резерв по длине и свободным клеммам, обеспечивается удобство доступа для проверки и измерений. Вся шина маркируется по системе цветовой и буквенной индикации: L1 – коричневый, L2 – чёрный, L3 – серый, N – синий, PE – жёлто-зелёный.
Размещение и подключение реле контроля напряжения и фаз
Реле контроля напряжения и фаз (РКНФ) устанавливается в электрощитовой для защиты оборудования от отклонений напряжения, перекоса фаз и потери фаз. Эти устройства монтируются на DIN-рейку внутри щита, как правило, в непосредственной близости к вводному автомату или контактору, через который осуществляется управление нагрузкой.
Реле следует размещать так, чтобы обеспечить свободный доступ к его клеммам и индикаторам состояния. Установка рядом с измерительными приборами и УЗО упрощает обслуживание и диагностику. При наличии нескольких РКНФ (например, в многосекционных щитах) они располагаются централизованно для равномерного распределения коммутационных связей.
Подключение реле осуществляется по следующей схеме:
- фазные провода L1, L2, L3 подключаются к соответствующим входным клеммам реле;
- нейтраль (если требуется) подключается к клемме N (только в моделях, контролирующих фазно-нейтральное напряжение);
- релейный выход соединяется с цепью управления контактором или другим коммутационным устройством.
Контрольные линии необходимо прокладывать проводом не менее 0,75 мм², сечением, соответствующим току цепи управления. При использовании РКНФ с цифровой индикацией или расширенными функциями (например, с регулировкой задержки включения) необходимо учитывать номинальное потребление самого реле при расчёте нагрузки на цепь управления.
Для повышения надёжности рекомендуется использовать отдельную группу автоматической защиты для питания цепей управления, включая реле контроля фаз. В случае применения устройства в сети с нестабильными параметрами следует выбирать модели с широким диапазоном допустимого напряжения (например, 170–265 В для 1-фазных или 300–480 В для 3-фазных реле).
При монтаже важно соблюдать фазировку: неправильное подключение может привести к ложному срабатыванию реле или его повреждению. Проверка порядка чередования фаз осуществляется с помощью встроенной функции или внешнего тестера перед первым включением оборудования.
После подключения необходимо провести проверку срабатывания реле путём имитации потери фазы или отклонения напряжения. Только после успешного прохождения испытаний разрешается эксплуатация оборудования.

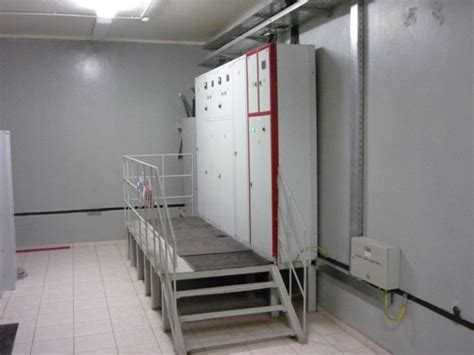

Как выбрать корпус щита по степени защиты и способу установки
Степень защиты корпуса определяется по стандарту IEC 60529 и обозначается кодом IP с двумя цифрами. Первая указывает на защиту от твердых тел, вторая – от влаги. Для помещений с минимальными внешними воздействиями достаточно корпуса IP31, а для пыльных или влажных зон (подвалы, гаражи, производственные помещения) следует выбирать IP54 и выше. В уличных условиях минимально допустимым считается IP65.
Накладной монтаж применяется в зданиях с уже готовыми стенами, особенно при открытой прокладке кабелей. Такие корпуса крепятся непосредственно на поверхность и не требуют штробления. Они чаще используются в деревянных домах и временных постройках. Размеры подбираются исходя из количества модулей: от 4 до 96, в зависимости от числа автоматов и другого оборудования.
Встраиваемые щиты предпочтительны для капитального строительства с возможностью утопленного монтажа. Их устанавливают в подготовленные ниши и фиксируют с помощью распорных лап или дюбелей. Этот вариант обеспечивает более аккуратный внешний вид и дополнительную защиту от случайного доступа.
Материал корпуса также важен. Металлические изделия устойчивы к механическим воздействиям и подходят для промышленных объектов. Пластиковые – легкие, не подвержены коррозии, чаще используются в жилых зданиях.
При выборе необходимо учитывать суммарную мощность нагрузки, перспективу расширения (установка дополнительных модулей), наличие DIN-реек, шин заземления и нулевых шин, а также возможность ввода кабелей сверху и снизу.
Монтаж внутренних соединений: провода, клеммники и маркеры
При монтаже электрощитовой важно обеспечить надежные и логично организованные соединения между аппаратами. Используются только медные многожильные или одножильные провода с изоляцией ПВХ или термостойким покрытием. Для автоматических выключателей и модулей на DIN-рейке чаще применяют провода сечением от 1,5 до 10 мм² в зависимости от расчетного тока линии. Цветовая маркировка изоляции обязательна: фаза – коричневый или черный, ноль – синий, заземление – желто-зеленый.
Для разводки применяются наконечники НШВИ (для гибких проводов) или НКИ (для кольцевых соединений). Все оконцевания опрессовываются с помощью пресс-клещей – пайка запрещена, так как она ухудшает надежность контакта при нагреве.
Клеммники используются для разветвления, соединения и переходов между проводами разных сечений. Предпочтение отдается винтовым или пружинным клеммам на DIN-рейку с номиналом, соответствующим току цепи. Запрещено соединение двух проводов под один винт без переходной клеммы. При необходимости организуются отдельные ряды нулевых и заземляющих шин, размещенных на изолированных держателях.

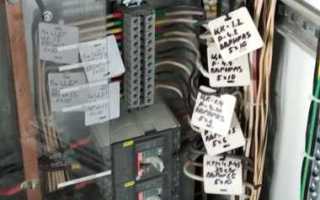

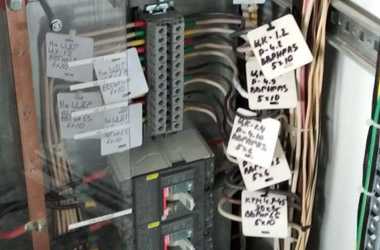

Маркировка всех проводов обязательна. Применяются термоусаживаемые трубки, пластиковые маркеры или самоклеящиеся бирки с номерами и обозначениями, соответствующими схеме щита. Маркировка наносится с двух сторон каждого провода, особенно в случаях, когда провода переходят на клеммы или соединяют удалённые группы оборудования.
Прокладка проводов выполняется строго по трассам с использованием кабельных каналов и перфорированных лотков. Избегается наложение и перекрёстки, особенно в цепях слаботочной и силовой группы. Минимальный радиус изгиба провода сохраняется в соответствии с ГОСТ, особенно при работе с проводом сечением выше 6 мм².
Каждое соединение проверяется визуально и усилием затяжки. После завершения монтажа проводится контроль целостности изоляции и прозвонка всех цепей. Только после этого возможна подача напряжения и ввод щита в эксплуатацию.
Требования к вентиляции и освещению в помещении электрощитовой
Эффективная вентиляция электрощитовой необходима для поддержания температурного режима, предотвращающего перегрев оборудования. Температура воздуха в помещении не должна превышать +40 °C при работе оборудования в номинальном режиме. Допустимые отклонения температуры – от 0 °C до +35 °C при условии отсутствия конденсата. Относительная влажность воздуха не должна превышать 80 % при +25 °C.
Рекомендуется использовать приточно-вытяжную вентиляцию с естественной или принудительной циркуляцией воздуха. Если теплоотдача от оборудования превышает 100 Вт/м², установка механической вытяжки обязательна. В случаях с высокой плотностью размещения модулей и автоматов необходимо предусматривать канальные вентиляторы или климатические панели с термостатическим управлением.
Вентиляционные решётки размещаются в нижней и верхней части помещения: приточные – ближе к полу, вытяжные – под потолком. Размер и количество решёток рассчитываются на основе объема тепловыделений, указанных в технической документации оборудования.
Освещение должно обеспечивать освещённость не менее 200 лк на рабочей поверхности щитов. Используются светильники с защитой не ниже IP54 во избежание попадания пыли и влаги. Светильники должны исключать образование слепящих бликов и перекрытие обзорности маркировки аппаратов.
Резервное освещение требуется при наличии категории I или II по электроснабжению. Оно обеспечивается автономными источниками света или аварийными светильниками с аккумуляторной батареей, работающей не менее 1 часа. Размещение резервных источников осуществляется вне корпуса щитов, но в пределах помещения, обеспечивая возможность эвакуации и продолжения минимального технического обслуживания.
Все элементы вентиляции и освещения должны быть доступны для технического осмотра и обслуживания без демонтажа электрооборудования. Провода, питающие осветительные приборы, прокладываются в огнестойких кабельных каналах с отдельной защитой от перегрузки и короткого замыкания.
Вопрос-ответ:
Какие основные компоненты входят в стандартное оборудование электрощитовой?
Стандартная электрощитовая обычно включает вводно-распределительные устройства, автоматические выключатели, УЗО, реле контроля фаз и напряжения, а также шины нулевой и защитной земли. В корпусах устанавливают комплектующие для внутренней коммутации, маркировку и кабельные системы. Всё оборудование подбирается с учётом технических параметров объекта и требований по безопасности.
Как определяется необходимая степень защиты корпуса электрощитовой?
Степень защиты корпуса выбирается на основе условий эксплуатации: если щитовая находится в помещении с нормальной влажностью и температурой, достаточно корпуса с защитой IP31–IP43. Для влажных или пыльных помещений, а также наружной установки, требуются корпуса с IP54 и выше, чтобы предотвратить попадание воды и пыли внутрь. Также учитываются механические воздействия и требования к пожарной безопасности.
Как организована система заземления и шины в электрощитовой?
В электрощитовой устанавливают отдельные шины для защитного заземления (PE) и рабочего нулевого проводника (N). Они выполняются из меди или алюминия и закрепляются на изолированных держателях. Заземляющая шина соединяется с контуром заземления здания и служит для обеспечения безопасности эксплуатации и защиты от токов утечки. Нулевая шина подключается к нулевому проводу от вводного кабеля и распределяется по автоматам и другим устройствам.
Какие требования предъявляются к вентиляции и освещению помещения электрощитовой?
Вентиляция должна обеспечивать удаление излишков тепла, выделяемого оборудованием, чтобы избежать перегрева и преждевременного выхода из строя элементов. Обычно предусматривают естественную или принудительную вентиляцию с учетом объема помещения и тепловыделения. Освещение должно быть равномерным и достаточным для безопасной эксплуатации и обслуживания щитовой, обычно с уровнем освещенности не менее 200 люкс, с защитой от бликов и тени.
Как осуществляется маркировка проводов и элементов внутри электрощитовой?
Маркировка проводится специальными клеммными и проводными маркерами, которые устойчивы к воздействию окружающей среды и не стираются со временем. Каждому проводу присваивается уникальный номер или код, что упрощает поиск и обслуживание. Также маркируются автоматические выключатели, шины и коммутационные элементы. Важно соблюдать стандарты и инструкции по нанесению маркировки для предотвращения ошибок в эксплуатации.
Какие основные элементы входят в стандартное оборудование электрощитовой?
В стандартный комплект электрощитовой входят распределительные панели, автоматические выключатели, УЗО, реле контроля напряжения, а также системы шин для заземления и нулевой шины. Кроме того, устанавливаются клеммники для удобства соединений и маркировочные элементы для идентификации проводников. Все компоненты подбираются с учетом нагрузки и требований безопасности, что позволяет обеспечить надежное и безопасное электроснабжение объекта.
Как правильно организовать внутренние соединения и маркировку в электрощитовой для удобства эксплуатации?
Внутренние соединения выполняются проводами с соответствующим сечением, прокладываемыми аккуратно и с минимальным перекрещиванием, чтобы избежать путаницы и повысить удобство обслуживания. Клеммники применяются для надежного соединения и быстрого демонтажа элементов. Маркировка проводов и клеммников осуществляется с помощью устойчивых к износу наклеек или пластиковых маркеров, что помогает быстро идентифицировать цепи и предотвращает ошибки при ремонте или замене оборудования.
