При проведении технического освидетельствования электрокотлов стандартных процедур зачастую недостаточно для выявления всех потенциальных рисков. Дополнительные проверки позволяют оценить состояние оборудования более точно и предупредить аварийные ситуации, связанные с перегревом, пробоем изоляции или неисправностью арматуры.
Одним из ключевых направлений является проверка электрической прочности изоляции силовых цепей. Измерение сопротивления мегаомметром при отключённой нагрузке позволяет выявить снижение изоляционных свойств, вызванное старением кабелей или воздействием влаги. Допустимое значение сопротивления должно составлять не менее 1 МОм для оборудования напряжением до 1000 В.
Особое внимание уделяется контролю состояния заземления. Параметры цепи «фаза-ноль» проверяются с использованием петли фаза-земля, при этом сопротивление заземляющего устройства должно находиться в пределах, установленных ПУЭ (не более 4 Ом для котлов мощностью до 100 кВт). Превышение значений указывает на необходимость ревизии заземляющего контура и соединений.
На практике часто проводится тестирование автоматических устройств защиты, включая УЗО, автоматические выключатели и тепловые реле. Испытания включают проверку времени отключения и чувствительности с использованием специализированных приборов. Например, УЗО должно срабатывать при токе утечки 30 мА в течение не более 300 мс.
Для электродных котлов дополнительно осуществляется анализ электропроводности теплоносителя. Если проводимость выходит за допустимые пределы (например, превышает 1500 мкСм/см), это может привести к некорректной работе автоматики и увеличению токовой нагрузки. В этом случае проводится корректировка состава теплоносителя.
Также выполняется визуальный и инструментальный контроль контактов и клеммных соединений. Ослабление зажимов, нагрев и наличие окислов на контактных поверхностях – частая причина аварийных отключений и возгораний. Рекомендуется использовать пирометр для оценки температуры в зоне подключения при рабочей нагрузке.
Включение дополнительных проверок в программу освидетельствования электрокотлов значительно повышает достоверность оценки их технического состояния. Это особенно актуально для оборудования с большим сроком эксплуатации или работающего в условиях повышенной влажности и запыленности.

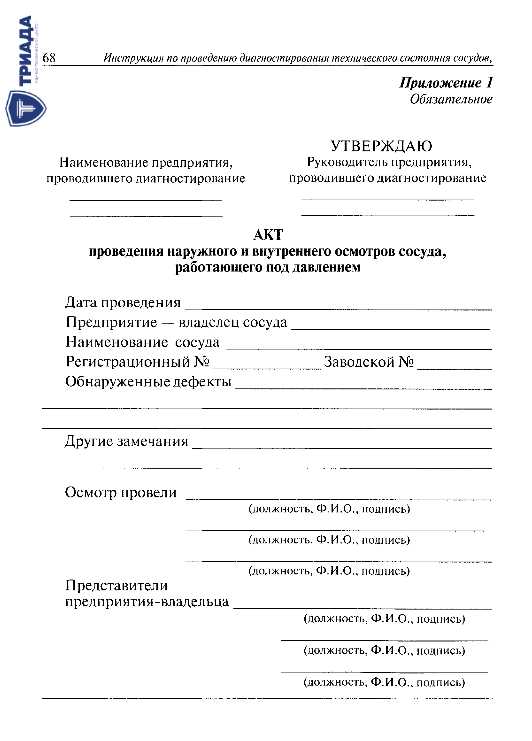

Проверка состояния теплоизоляции и ее соответствие проектной документации
Состояние теплоизоляционного покрытия электрокотла подлежит обязательной проверке при освидетельствовании, так как утраты тепла напрямую влияют на эффективность и безопасность эксплуатации оборудования. Оценивается не только физическая целостность материалов, но и соблюдение проектных параметров: толщина слоев, марки изоляционных изделий, технология монтажа и область применения.
В первую очередь проводится визуальный осмотр всей поверхности изоляции на наличие дефектов – трещин, отслаиваний, следов увлажнения или деформации. Обнаруженные повреждения подлежат фиксации с указанием площади поражения и характера дефекта. В случае термического старения материала, сопровождающегося утратой первоначальных свойств, требуется замена участка с повторной проверкой.
Сверка с проектной документацией включает измерение толщины изоляционного слоя на типовых участках с использованием игольчатых или ультразвуковых толщиномеров. Несоответствие номинальной толщине, указанной в проекте, более чем на 10% считается нарушением и требует устранения. Особое внимание уделяется зонам с высокими температурными нагрузками – патрубки, камеры сгорания, коллекторы.
Материалы, использованные при изоляции, должны соответствовать указанным в технической документации – по классу горючести, теплопроводности и максимальной рабочей температуре. При обнаружении несоответствия проводится корректирующая замена с последующим освидетельствованием.
Кроме того, проверяется наличие термоизоляции на всех предусмотренных проектом участках. Отсутствие изоляции даже на небольших участках может привести к локальному перегреву и аварийным ситуациям. Подтверждение наличия теплоизоляции оформляется актом осмотра с приложением фотоматериалов и схемы узловых зон.
Контроль наличия и исправности защитных устройств электрокотла
Проверка защитных устройств проводится в рамках технического освидетельствования для исключения рисков поражения током, перегрева и выхода оборудования из строя. Контролю подлежат все элементы, указанные в проектной и эксплуатационной документации на котел и его системы безопасности.
Реле давления должно быть установлено в местах, определённых проектом, и иметь соответствующий диапазон срабатывания. Проверяется работоспособность путем имитации превышения предельного давления. При этом реле обязано отключить питание нагревательных элементов.
Температурные ограничители тестируются с применением теплового воздействия или встроенной кнопкой проверки. Исправное устройство разрывает цепь при достижении предельной температуры. Контактные группы не должны иметь следов подгорания, окисления или ослабления зажимов.
Устройства защитного отключения (УЗО) и автоматические выключатели подлежат проверке на срабатывание при имитации токов утечки и короткого замыкания. Значение уставок должно соответствовать расчетным данным. Срабатывание должно быть мгновенным, без залипания контактов.
Контроль цепей заземления осуществляется с применением мегаомметра или специализированного тестера. Сопротивление заземляющего контура не должно превышать значений, установленных нормами ПУЭ. Отсутствие заземления считается критическим нарушением.
Датчики протока и давления воды проверяются в штатных и аварийных режимах. При отсутствии протока или падении давления ниже допустимого значения должен происходить автоматический останов котла. Устройство должно сохранять работоспособность после повторного включения.
Сигнализация срабатывания защит обязана передавать информацию на панель оператора или в систему АСУ. Проверяется визуальное и звуковое оповещение при активации каждого защитного механизма. Ошибки индикации недопустимы.
Результаты проверок фиксируются в акте освидетельствования с обязательным указанием номера устройства, параметров срабатывания и даты проведения испытаний.

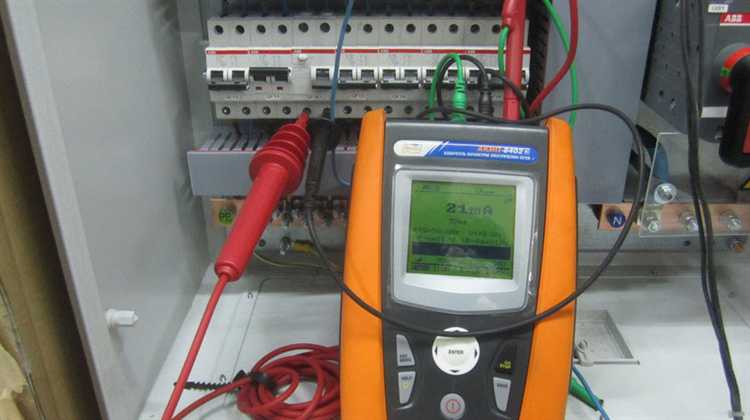

Оценка сопротивления изоляции электрических цепей
Сопротивление изоляции проверяется мегомметром напряжением 500 В или 1000 В в зависимости от класса напряжения проверяемой цепи. Для цепей управления, сигнализации и защиты используют напряжение 500 В, для силовых – 1000 В. Измерения проводят между каждой токоведущей жилой и корпусом, а также между жилами при отключенной нагрузке.
Минимально допустимое значение сопротивления изоляции – не менее 1 МОм на каждую цепь. При этом в электрокотлах с номинальным напряжением до 1000 В и протяжённостью цепей до 100 м сопротивление должно быть не менее 0,5 МОм. Если значение ниже, изоляцию считают непригодной, а работу котла – небезопасной.
Оценка проводится в холодном состоянии оборудования, при температуре окружающей среды не ниже +5 °C. Влажность воздуха не должна превышать 80 %. При неблагоприятных условиях проводят корректировку значений с учётом температурного коэффициента.
Перед измерением необходимо отключить все заземляющие проводники, обесточить цепи, разрядить конденсаторы и убедиться в отсутствии остаточного напряжения. После окончания замеров заземление восстанавливается.
Особое внимание уделяется цепям питания нагревательных элементов и вторичным цепям трансформаторов тока и напряжения. При выявлении нестабильных или быстро изменяющихся показаний рекомендуется провести повторное измерение через 10–15 минут после высушивания цепей током малой величины или продувки теплым воздухом.
Результаты измерений оформляются в протоколе с указанием всех цепей, использованного оборудования, температуры окружающей среды и полученных значений. Только при подтверждении соответствия всех параметров требованиям ПУЭ и ПТЭЭП оборудование допускается к эксплуатации.
Проверка герметичности узлов подключения теплоносителя
Проверка проводится на холодной и горячей воде с фиксацией давления и визуальной оценкой состояния соединений. Предпочтительно использовать рабочее давление, соответствующее проектному, с допуском не более ±5 %.
- Перед началом испытаний система заполняется теплоносителем, после чего производится удаление воздуха через воздухоотводчики или сливные устройства.
- Испытание выполняется с закрытыми запорными арматурами, исключая циркуляцию по системе, чтобы сосредоточить давление в зонах подключения.
- Контроль осуществляется при помощи манометров с точностью не менее 1,5 класса. Фиксируется стабильность показаний в течение 30 минут без снижения давления.
- Визуальный осмотр проводится по всей длине сварных, фланцевых и резьбовых соединений. Наличие капель, запотевания или влажных следов расценивается как нарушение герметичности.
Особое внимание уделяется:
- Фланцевым соединениям с применением прокладок – проверяется прижимной момент, отсутствие перекосов и подтекающих мест.
- Резьбовым соединениям – анализируется герметичность уплотнений (лен, ФУМ-лента, пасты), исключается ослабление муфт и сгонов.
- Сварным швам – при наличии подозрений применяется капиллярный или ультразвуковой контроль.
При выявлении дефектов производится повторная затяжка крепежей, замена уплотнительных элементов или демонтаж с последующей герметизацией заново. Повторное испытание проводится после устранения всех нарушений.
Итоговый акт испытаний содержит указание на давление, продолжительность контроля и заключение о герметичности. Без подтверждения целостности узлов котел не допускается к эксплуатации.
Анализ соответствия мощности котла реальной нагрузке
При освидетельствовании электрокотлов необходимо проверять, насколько фактическая тепловая нагрузка системы соответствует установленной мощности котла. Несоответствие может привести к неэффективной работе оборудования, перегреву элементов или перерасходу электроэнергии.
Для оценки соответствия выполняются следующие действия:
- Измеряется текущая тепловая нагрузка на отопительный контур в рабочем режиме. Это выполняется на основании показаний тепловычислителей или расчётных значений теплопотребления по расходу теплоносителя и температурному напору.
- Проверяется фактический коэффициент загрузки котла. Он вычисляется как отношение текущей нагрузки к паспортной мощности. Допустимое значение – в диапазоне 0,6–0,9. Ниже 0,5 – свидетельство недогрузки, выше 1 – потенциальная перегрузка.
- Сравниваются рабочие параметры (время выхода на режим, длительность циклов включения, частота работы ТЭНов) с расчётными.
Если котёл работает с избыточным запасом мощности, это ведёт к частым отключениям, снижению КПД и ускоренному износу силовой части. В случае постоянной работы на пределе мощности увеличивается риск аварийных отключений и выхода из строя.
По итогам анализа возможно:
- Настройка автоматики на поэтапное включение ступеней нагрева.
- Рекомендация по замене котла на агрегат другой мощности.
- Оптимизация теплопотребляющих контуров для выравнивания нагрузки.
Регулярная проверка соответствия нагрузки мощности позволяет поддерживать стабильную работу электрокотла и предотвращает перерасход ресурсов.
Контроль заземляющих соединений и переходного сопротивления
Проверка заземляющих соединений электрокотла проводится методом измерения переходного сопротивления контактов, чтобы обеспечить надёжность защиты от электрических повреждений. Рекомендуется использовать клещи-токовые измерители с функцией измерения сопротивления или омметры с четырехпроводным подключением для исключения влияния сопротивления проводов.
Максимально допустимое значение переходного сопротивления для заземляющего соединения не должно превышать 0,1 Ом. При превышении этого порога необходимо выявить и устранить коррозию, ослабление или механические повреждения соединений. Особое внимание уделяется контактам на клеммных колодках, сварным швам и местам пайки.
Проверка должна включать осмотр и очистку контактных поверхностей от окислов и загрязнений с последующим повторным измерением сопротивления. В случаях обнаружения нестабильных значений или значительного повышения сопротивления следует провести восстановление контактов или замену элементов заземляющей цепи.
Регулярное измерение переходного сопротивления обеспечивает своевременное выявление ухудшения состояния заземления, что критично для предотвращения аварийных ситуаций и обеспечения безопасной эксплуатации электрокотла.

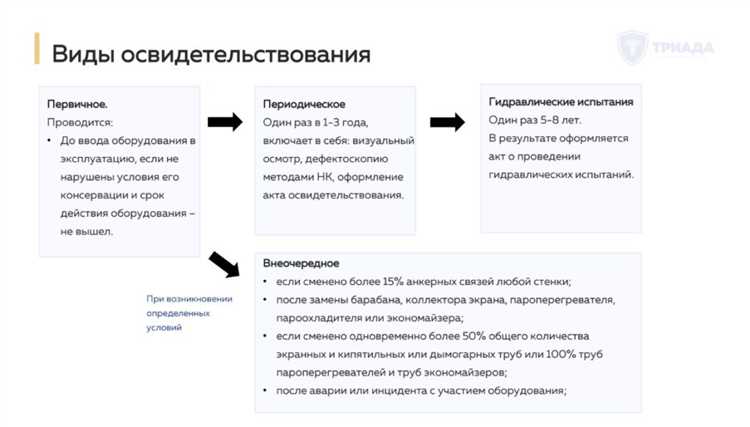

Проверка корректности работы автоматических выключателей
Для оценки исправности автоматических выключателей электрокотла необходимо провести испытания с имитацией токовых перегрузок и коротких замыканий с помощью специализированных тестеров. Пусковой ток и время срабатывания должны соответствовать параметрам, указанным в технической документации производителя.
Необходимо проверить механическую работу привода выключателя: плавность включения и отключения без заеданий и посторонних шумов. Для этого рекомендуется выполнить не менее 10 циклов включения-отключения в холодном и нагретом состоянии.
Измерение сопротивления контактов автоматического выключателя производится омметром или специализированным прибором. Значения не должны превышать 0,5 мОм для новых устройств и не более 1 мОм для устройств в эксплуатации.
При тестировании защитных функций важно проверить срабатывание выключателя при токах, превышающих номинальные на 10–20%. Время отключения при коротком замыкании не должно превышать значений, регламентированных ГОСТ или техническими условиями на оборудование.
Проверку электрической прочности изоляции контактных групп следует выполнять мегаомметром с напряжением не ниже 500 В. Результаты должны быть не менее 50 МОм, что гарантирует отсутствие пробоев и токов утечки.
Особое внимание уделяется состоянию теплового расцепителя: при проверке имитацией перегрузки он должен срабатывать в пределах временных рамок, указанных в паспорте. Задержка срабатывания свыше нормативной считается признаком износа или повреждения.
Осмотр состояния контактных соединений на наличие перегрева
Для точного определения перегрева применяется тепловизионный контроль или измерение температуры пирометром. Температура контактов при нагрузке не должна превышать 70 °C выше температуры окружающей среды. Превышение этого значения требует немедленного устранения причин.
Критичным фактором является затяжка болтов и винтовых соединений. Использование динамометрического ключа для контроля усилия затяжки исключает ослабление и уменьшает риск возникновения повышенного сопротивления в соединениях.
Рекомендуется проверять переходное сопротивление микроомметром. Значения, превышающие нормативные на 10–15%, свидетельствуют о плохом контакте и необходимости ремонта или замены элементов.
Сечения проводников и контактов должны соответствовать нагрузке электрокотла. Несоответствие вызывает локальный перегрев и ускоренный износ соединений.
При выявлении дефектов контактов или признаков перегрева необходимо заменить поврежденные элементы и провести повторную проверку до ввода оборудования в эксплуатацию.
Вопрос-ответ:
Какие конкретные параметры проверяются при осмотре контактных соединений электрокотла на предмет перегрева?
При осмотре контактных соединений обращают внимание на цвет и состояние металла — признаки потемнения или обгорания указывают на перегрев. Проверяют плотность прилегания контактов, отсутствие следов коррозии и механических повреждений. Также важно оценить температуру с помощью тепловизора или контактного термометра, чтобы выявить локальные перегревы, превышающие норму.
Как определяется соответствие мощности электрокотла реальной тепловой нагрузке системы отопления?
Для оценки мощности проводят измерения потребляемой электроэнергии и температуры теплоносителя в системе. Сравнивают полученные данные с расчетными показателями, исходя из тепловой нагрузки здания. Если фактическая нагрузка значительно ниже мощности котла, это может свидетельствовать о нерациональном использовании энергии и требует корректировки параметров работы.
Какие методы применяются для проверки исправности автоматических выключателей в электрокотлах?
Исправность автоматических выключателей проверяют с помощью тестовых нагрузок и измерения времени срабатывания при превышении допустимого тока. Также проводят визуальный осмотр на наличие повреждений, коррозии и плотность контактов. При необходимости используют специальные приборы для имитации короткого замыкания, чтобы оценить реакцию защитного устройства.
Почему важно контролировать заземляющие соединения и переходное сопротивление в электрокотлах?
Заземляющие соединения обеспечивают безопасность при эксплуатации оборудования, предотвращая опасность поражения током. Контроль переходного сопротивления помогает выявить ослабленные контакты и повреждения проводников, которые могут привести к повышенному нагреву и отказам в работе защитных устройств. Регулярные измерения гарантируют надежность заземления и минимизируют риски аварий.
Как выявить неплотности в узлах подключения теплоносителя при техническом освидетельствовании электрокотлов?
Для обнаружения неплотностей проводят визуальный осмотр с акцентом на соединительные места и уплотнения. Используют методы герметичности, включая давление в системе и контроль утечек с помощью мыльного раствора или ультразвуковых детекторов. Важно проверить состояние прокладок и затяжку фитингов, чтобы исключить вероятность протечек, которые могут вызвать повреждения оборудования и снижают эффективность работы.
Какие дополнительные процедуры проводятся при проверке электрокотлов для оценки их безопасности и работоспособности?
При освидетельствовании электрокотлов помимо стандартных проверок необходимо обратить внимание на несколько ключевых аспектов. В первую очередь проводится осмотр контактных соединений на признаки перегрева или коррозии, что может вызвать нестабильную работу или короткое замыкание. Затем проверяется правильность работы защитных устройств, таких как автоматические выключатели и устройства защитного отключения. Особое внимание уделяется контролю заземления и измерению переходного сопротивления, что обеспечивает защиту от поражения электрическим током. Также проводится оценка состояния теплоизоляции, чтобы предотвратить излишние теплопотери и повреждения корпуса. Все эти процедуры позволяют выявить скрытые дефекты и снизить риск аварийных ситуаций.
Как проводится проверка контактов электрокотла на перегрев и почему это важно?
Проверка состояния контактных соединений выполняется с помощью визуального осмотра и измерения температуры контактных групп. Нагрев в местах соединений часто свидетельствует о повышенном сопротивлении, что возникает из-за ослабления крепления, коррозии или загрязнений. Такие дефекты могут привести к снижению эффективности передачи электрического тока, повреждению оборудования и возникновению пожароопасных ситуаций. Для измерения температуры применяют специальные пирометры или тепловизоры. При выявлении превышения допустимых значений необходимо выполнить очистку, подтяжку или замену контактных элементов. Регулярный контроль помогает сохранить надежность электрокотла и предотвратить внеплановые остановки.
