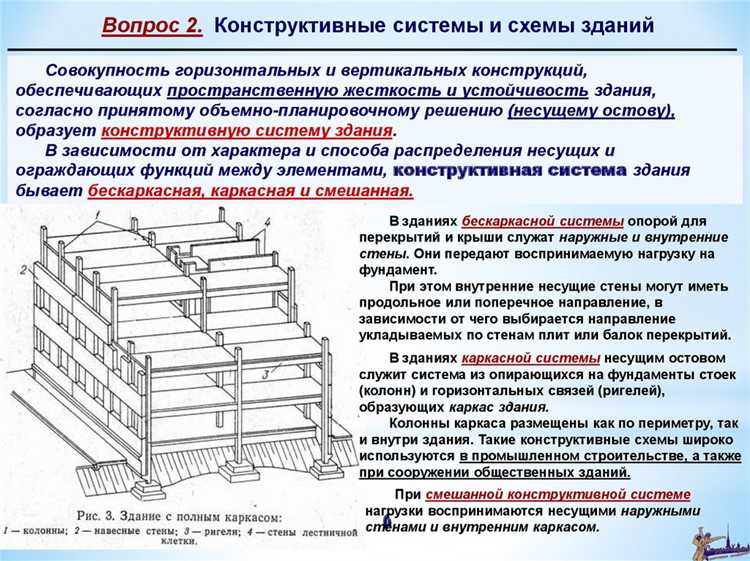

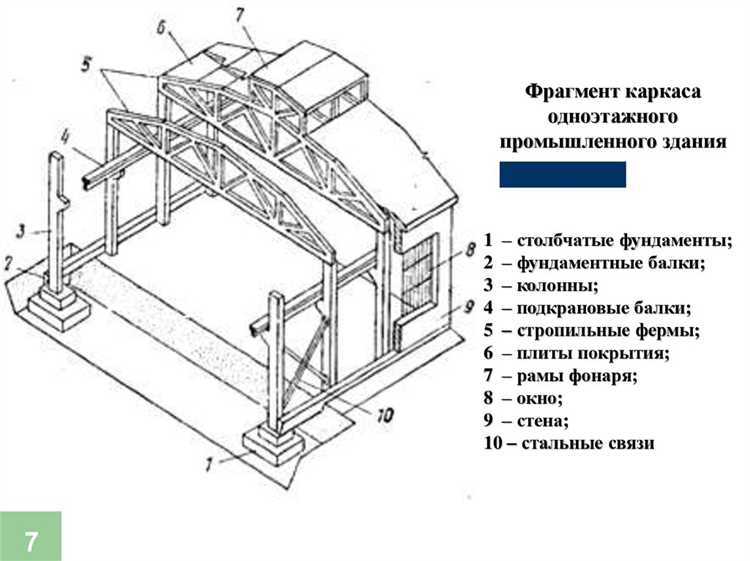

Конструктивная часть линейного объекта представляет собой совокупность инженерных решений и материалов, обеспечивающих его пространственную устойчивость, долговечность и эксплуатационную пригодность. В зависимости от типа объекта – будь то автомобильная дорога, трубопровод, железнодорожная линия или линия электропередачи – состав конструктивных элементов может существенно различаться, но всегда включает опорные и несущие компоненты.
Ключевыми элементами конструктивной части являются земляное полотно, основания и фундаменты, несущие конструкции (трубы, пролётные строения, опоры), защитные слои и устройства водоотведения. Каждый из этих компонентов выполняет строго определённую функцию в общей системе: например, земляное полотно перераспределяет нагрузки и обеспечивает проектное положение трассы, а фундамент воспринимает усилия от надземных частей и передаёт их на грунт основания.
При проектировании и строительстве необходимо учитывать характеристики грунтов, климатическую нагрузку, коррозионные процессы, сезонные деформации и параметры транспортной эксплуатации. Для трубопроводов особое внимание уделяется подушкам, компенсаторам и сварным швам, для автомобильных дорог – структуре дорожной одежды и дренажу. Ошибки на этапе формирования конструктивной части могут привести к системным дефектам, подвижкам и преждевременному разрушению объекта.
Эффективное взаимодействие всех конструктивных элементов возможно только при их точной привязке к проектной геометрии, грамотном подборе материалов и соблюдении строительных технологий. Специалистам важно не только следовать нормативной документации, но и адаптировать решения к локальным инженерно-геологическим условиям. Такой подход позволяет минимизировать риски и повысить надёжность эксплуатации линейных объектов на весь расчётный срок службы.

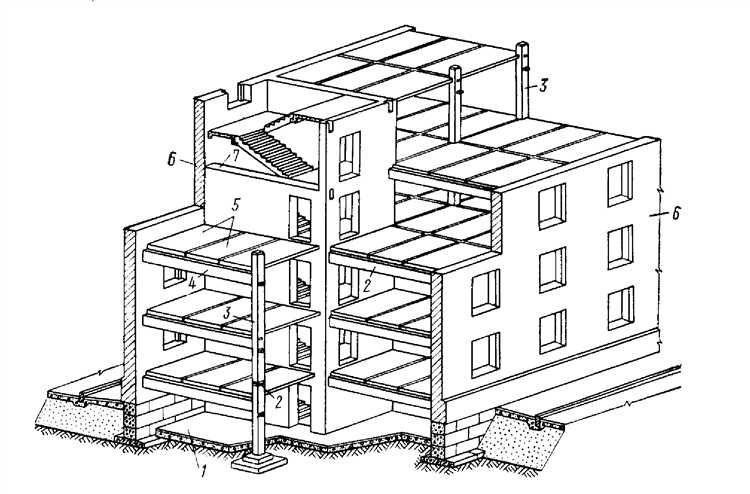

Основания и фундаменты под опоры и конструкции
Надёжность линейного объекта напрямую зависит от правильного выбора и устройства оснований и фундаментов. В условиях переменной геологии трассы критически важно учитывать несущую способность грунта, глубину промерзания и уровень грунтовых вод. Для участков с пучинистыми или слабонесущими грунтами рекомендуется устройство свайных или буроинъекционных фундаментов с учетом расчётной глубины заглубления свай не менее 1,5 м ниже глубины сезонного промерзания.
Фундаменты под опоры ЛЭП чаще всего выполняются монолитными железобетонными плитами, стаканами или буронабивными сваями, исходя из расчетной горизонтальной и вертикальной нагрузки от проводов и ветрового давления. В районах с повышенной сейсмической активностью применяют специальные конструкции с арматурным усилением, обеспечивающие дополнительную устойчивость.
Основания под трубопроводы и кабельные трассы формируются на уплотнённой песчано-гравийной подушке толщиной не менее 30 см. При наличии водонасыщенных или просадочных грунтов подушку усиливают геотекстилем или армирующими сетками. В районах с высоким уровнем грунтовых вод рекомендуется использовать дренажные маты или устройство продольных дренажей с отводом воды в ливневую канализацию.
Особое внимание уделяется контролю за осадкой и деформацией оснований в течение первых месяцев эксплуатации. Для этого закладываются геодезические реперы, а в случае сложных условий – автоматизированные системы мониторинга. Регламент технического обслуживания включает сезонную проверку состояния фундаментов, особенно в местах пересечения с автомобильными или железными дорогами.
Для всех типов фундаментов необходима предварительная инженерно-геологическая съёмка, расчёт деформационных характеристик и выбор конструкции с запасом прочности не менее 1,3 от нормативной нагрузки. Соблюдение этих требований обеспечивает устойчивость опор и конструкций на всём протяжении линейного объекта.
Конструкции земляного полотна и укрепительных сооружений
Земляное полотно формирует геометрическую основу линейного объекта и воспринимает нагрузки от надземных конструкций и подвижного состава. Основные элементы включают выемки, насыпи, переходные участки и откосы. Конструкции проектируются с учётом инженерно-геологических условий, интенсивности движения, категории трассы и климатических факторов.
При устройстве насыпей применяются послойная укладка с коэффициентом уплотнения не ниже 0,95 (по стандарту Пр СНиП 2.05.07-85). Толщина одного слоя не превышает 30 см. На участках с слабонесущими основаниями выполняется замена или усиление грунта с применением геосинтетических материалов (георешётки, геотекстиль).
Выемки выполняются в устойчивых грунтах с контролем откосов на предмет сползания. Откосы укрепляются растительностью, геомембранами или каменной наброской, в зависимости от крутизны и риска эрозии. В водонасыщенных грунтах проектируются дренажные канавы с уклоном не менее 0,005 для обеспечения отвода поверхностных и грунтовых вод.
Укрепительные сооружения включают в себя водоотводные лотки, подпорные стенки, габионные конструкции и противоэрозионные маты. Подпорные стенки возводятся на участках с уклоном местности более 1:1,5. При строительстве габионов используется проволока с антикоррозийным покрытием и фракционированный камень (диаметром не менее 150 мм).
На переходах через водотоки обязательна защита русел и откосов от размыва с помощью бетонных плит или каменной наброски, уложенной на фильтрующий слой. Вблизи мостов и труб предусматриваются водоотводные призмы и щебёночные подушки.
Для увеличения устойчивости земляного полотна применяются армогрунтовые конструкции, где геосетки укладываются в каждый второй или третий слой насыпи. Это позволяет снизить осадки и увеличить несущую способность насыпей на слабых основаниях.
Все элементы земляного полотна проходят геодезический контроль, а отклонения от проектных отметок не должны превышать ±5 см. Укрепительные сооружения проверяются на соответствие расчетным нагрузкам и водоотводным параметрам.
Дренажные и водоотводные элементы вдоль трассы
Эффективная система водоотведения необходима для сохранения несущей способности земляного полотна и предотвращения разрушений дорожной конструкции. Основные элементы системы размещаются по обе стороны трассы и проектируются с учётом продольного и поперечного профиля, геологии и климатических условий.
- Поверхностные лотки и кюветы применяются для сбора и отвода дождевых и талых вод с обочин. Глубина кювета определяется расчётным расходом воды и уклоном трассы. Оптимальный продольный уклон лотков – не менее 0,5% для предотвращения заиливания.
- Закрытые водоотводные лотки используются в местах с ограниченным пространством, например, вблизи опор мостов или на участках с высокой плотностью застройки. Их внутренняя повер
Переходные плиты и сопряжения с инженерными сооружениями
Переходные плиты устраиваются на границе насыпей и опор мостов, путепроводов или других инженерных сооружений для снижения деформаций покрытия и обеспечения равномерной передачи нагрузок. Основная функция – перераспределение напряжений между жесткой конструкцией и упругим земляным основанием.
Оптимальная длина плиты определяется расчетом с учетом характеристик основания, проектной скорости движения и расчетной нагрузки. В условиях средней интенсивности движения и высоты насыпи до 5 м стандартная длина составляет 3–6 м. Толщина выбирается от 0,3 м при легких нагрузках до 0,5 м для магистральных дорог. Плита обязательно армируется, преимущественно сетками из стержней диаметром 12–16 мм с шагом 150–200 мм.
Один край плиты опирается на заднюю грань устоя, второй – на подготовленное основание насыпи с подбетонкой или жестким геотекстильным усилением. В сопряжении обязательно предусматриваются температурные и осадочные швы, минимальная ширина которых составляет 20–30 мм с заполнением эластичными материалами, устойчивыми к воздействию воды и химических реагентов.
Для компенсации осадок и предотвращения образования ступенек над переходной плитой используется уплотнённая подсыпка из щебня фракции 20–40 мм с поэтапным виброуплотнением. На глубину до 1,5 м может предусматриваться применение армогрунтовых конструкций.
Сопряжения с трубами, подпорными стенами и лотками требуют индивидуального расчета деформаций. Применяются скользящие опоры или гибкие вставки для компенсации температурных и динамических смещений. На участках с высокими горизонтальными нагрузками рекомендуется предусматривать анкерование плиты в тело конструкции устоя.
Рекомендации: при проектировании следует учитывать местные климатические условия, глубину промерзания и тип дорожной одежды. В регионах с неустойчивыми грунтами обязательна установка датчиков осадки и деформаций для последующего мониторинга состояния сопряжения.

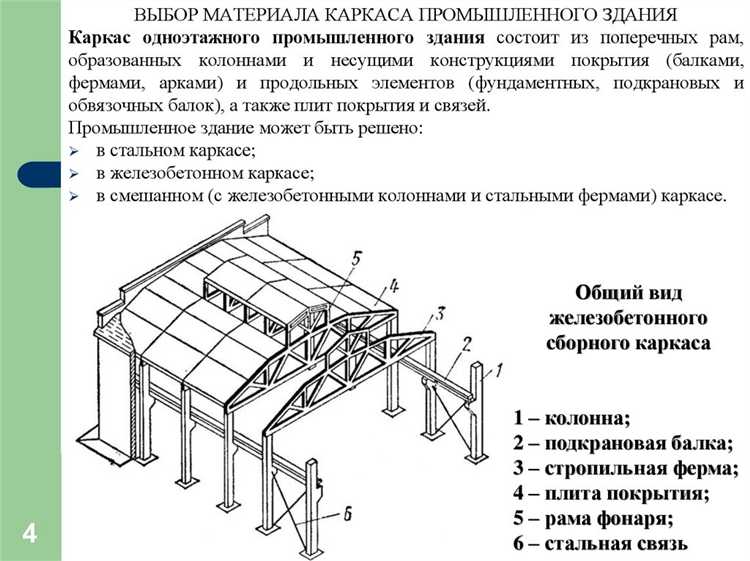

Опоры и пролётные строения мостов и путепроводов
Опоры мостов и путепроводов служат основой для передачи нагрузок от пролётных строений на грунт. В зависимости от условий грунтов и высоты конструкции применяются свайные, свайно-ростверковые и монолитные опоры. Конструкция опор должна учитывать вертикальные и горизонтальные нагрузки, а также воздействия от сейсмики и температурных деформаций.
Пролётные строения обеспечивают непрерывность пути и передают нагрузку от движущегося транспорта на опоры. Основные типы пролётных строений – балочные, арочные и висячие конструкции. Балочные пролёты изготавливают из железобетона, стали или их сочетаний, что позволяет адаптировать конструкцию под длину пролёта и тип нагрузки.
При проектировании опор важна точная расчётная оценка осадки и устойчивости. Для свайных опор глубина заложения определяется по несущей способности свайного основания и может достигать 20–30 метров при сложных геологических условиях. В ростверках применяются железобетонные балки, равномерно распределяющие нагрузку на сваи.
Пролётные строения рекомендуется проектировать с учётом температурных и осадочных деформаций, используя деформационные швы и подвижные опоры. Для мостов с пролётами свыше 30 метров целесообразно использовать предварительно напряжённые железобетонные балки или стальные фермы для повышения жёсткости и долговечности.
Особое внимание уделяется антикоррозионной защите металлических элементов и качеству бетона для обеспечения долговременной эксплуатации. Контроль качества изготовления опор и пролётных строений должен включать неразрушающие методы и мониторинг деформаций в процессе эксплуатации.
Защитные ограждения и барьерные конструкции
Защитные ограждения и барьерные конструкции предназначены для предотвращения выезда транспортных средств за пределы проезжей части и минимизации последствий аварий. Основные типы конструкций включают металлические барьеры, бетонные парапеты и тросовые ограждения.
Металлические барьерные ограждения изготавливаются из оцинкованной стали с профильными элементами, обеспечивающими необходимую прочность и энергорассеивающую способность. При проектировании учитываются параметры высоты (обычно 0,6–0,8 м) и длины секций с учетом допустимых усилий при ударе.
Бетонные парапеты используются на мостах и путепроводах, а также на участках с ограниченным пространством. Они должны выдерживать нагрузку от ударов транспортных средств массой до 13 тонн с расчетной скоростью до 70 км/ч. Форма и конструкция парапетов обеспечивают направленное отклонение транспорта без пробития.
Тросовые барьеры применяются на разделительных полосах и участках с невысокой интенсивностью движения. Конструкция состоит из натянутых тросов, закрепленных на стойках с энергоемкими элементами. Они эффективно гасят кинетическую энергию при столкновении и снижают риск серьёзных повреждений.
Расположение и тип ограждений определяются нормативными требованиями ГОСТ Р 52766-2007 и СНиП 3.06.03-85, с учётом категорий дорог и зон потенциальной опасности. Необходимо предусмотреть установку защитных конструкций в местах с повышенным риском съезда транспорта: крутые уклоны, мостовые пролёты, узкие обочины.
Обслуживание и контроль состояния ограждений обязательны для поддержания функциональности. Рекомендуется регулярный осмотр на предмет коррозии, деформаций и повреждений, с последующим ремонтом или заменой элементов. Эффективность конструкции напрямую зависит от сохранения её изначальных технических характеристик.
Вопрос-ответ:
Какие основные элементы входят в конструктивную часть линейного объекта?
Конструктивная часть линейного объекта включает несколько ключевых компонентов: земляное полотно, насыпи и выемки, основания и фундаменты, опоры мостов и путепроводов, защитные ограждения и барьерные конструкции, дренажные системы и переходные плиты. Каждый элемент выполняет определённую функцию, обеспечивая прочность, устойчивость и долговечность всей линии.
Какую роль играют опоры и пролётные строения в конструкции мостов линейного объекта?
Опоры служат для передачи нагрузки от пролётного строения на основание и грунт, обеспечивая устойчивость всей конструкции. Пролётные строения создают пролёты между опорами, выдерживая вес транспортных потоков и собственного веса. Совместная работа этих элементов гарантирует надёжность и безопасность при эксплуатации мостов и путепроводов.
Какие материалы обычно используются для изготовления защитных ограждений вдоль трассы?
Для защитных ограждений применяются металлы с антикоррозийным покрытием (например, сталь с цинковым напылением), бетонные блоки и композитные материалы. Выбор зависит от условий эксплуатации, интенсивности движения и требований безопасности. Металлические барьеры обеспечивают высокую прочность и гибкость, а бетонные конструкции — устойчивость к механическим повреждениям и атмосферным воздействиям.
В чём особенности устройства дренажных систем вдоль линейного объекта?
Дренажные системы предназначены для отвода поверхностных и подземных вод, предотвращая разрушение земляного полотна. В состав входят открытые канавы, лотки, дренажные трубы и колодцы. Особое внимание уделяется правильному уклону, выбору материалов и защите от засорения, что обеспечивает долговременную эксплуатацию и снижение риска просадок и деформаций трассы.
Как обеспечивается сопряжение линейного объекта с инженерными сооружениями при помощи переходных плит?
Переходные плиты устанавливаются в местах сопряжения земляного полотна с мостами, путепроводами и другими сооружениями, чтобы обеспечить равномерное распределение нагрузок и предотвратить деформации. Они компенсируют разницу в жёсткости конструкций, минимизируют вибрации и повышают комфорт при движении по трассе. Конструкция и материал плит подбираются с учётом проектных требований и условий эксплуатации.
Какие основные элементы входят в конструктивную часть линейного объекта и какова их роль?
Конструктивная часть линейного объекта включает несколько ключевых элементов: земляное полотно, дренажные системы, основания и фундаменты, опоры и пролётные строения, переходные плиты, а также защитные ограждения. Земляное полотно обеспечивает устойчивую основу для размещения покрытия, дренажные системы отвечают за отвод воды, предотвращая разрушение конструкции. Фундаменты и основания передают нагрузку от опор на грунт, обеспечивая долговечность сооружения. Опоры и пролётные строения служат для пересечения препятствий, таких как реки или дороги. Переходные плиты связывают элементы разных конструкций, снижая нагрузку и напряжения. Защитные ограждения обеспечивают безопасность движения и защищают конструкцию от внешних воздействий. Все эти компоненты работают совместно, чтобы обеспечить прочность, стабильность и безопасность линейного объекта в эксплуатации.
