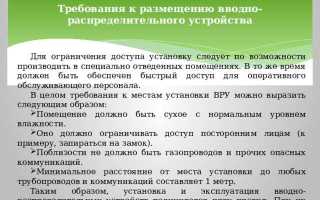

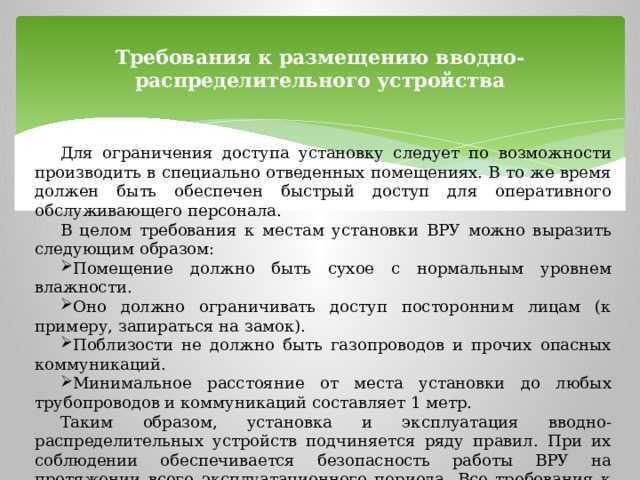

Закрытые распределительные устройства проектируются для обслуживания высоковольтного оборудования напряжением 6–35 кВ; режим работы нормируется ПУЭ и ГОСТ 15150‑69. Внутренняя температура здесь поддерживается в диапазоне +5 … +35 °C, относительная влажность не должна превышать 80 %, а категория пожарной опасности помещения – П‑IIа. Отталкиваясь от этих параметров, в ЗРУ разрешается хранить только предметы, которые не ухудшают тепловой режим, не повышают уровень горючей нагрузки и не создают дополнительных путей утечки тока.
В первую группу допустимого имущества входят диэлектрические средства защиты: перчатки, боты, ковры, штанги. Они должны размещаться на стендах с минимальным зазором 0,1 м от токоведущих частей и проходов. Вторую группу образуют инструменты с изолированными рукоятками и комплектующие для силовых ячеек – предохранители, трансформаторы тока, комплект шинопроводов. Хранить их следует в закрытых металлических шкафах, установленных на расстоянии не менее 0,8 м от основной аппаратуры для беспрепятственного обслуживания.
Третья категория – эксплуатационная документация, журналы обхода, схемы и инструкции. Бумажные носители располагают в негорючих лотках из листовой стали, снабжённых силикагелевыми пакетами для поддержания влажности ≤ 60 %. Электронные носители разрешены только в защищённых от магнитных полей сейфах класса не ниже ГОСТ Р 50862‑2012.
Недопустимо держать в ЗРУ любые легковоспламеняющиеся жидкости, газовые баллоны, смазки с температурой вспышки ниже 200 °C и посторонние металлические конструкции, способные нарушить безопасные расстояния до аппаратов. При выявлении несоответствующих предметов персонал обязан немедленно вывести их за пределы ограждения и зафиксировать нарушение в оперативном журнале.
Соблюдение этих требований снижает риск пожара и дуговых разрядов, обеспечивая штатную работу распределительного комплекса и безопасность обслуживающего персонала.
Какие инструменты разрешено хранить в помещениях ЗРУ
В закрытых распределительных устройствах допускается держать только инструмент, который нужен для оперативного обслуживания и аварийно‑восстановительных работ. Наличие лишних предметов повышает пожарную нагрузку и создает риски короткого замыкания, поэтому перечень строго ограничен.
- Изолированный ручной инструмент до 1000 В – отвертки, гаечные ключи, плоскогубцы и шестигранники с двойным слоем диэлектрического покрытия толщиной не менее 0,3 мм. Заводские испытания – ежегодно, маркировка годна до следующей проверки.
- Динамометрические ключи с ограничителем усилия – применяются при подтяжке токоведущих соединений; диапазон допускается 5–60 Н·м. Хранить только в штатном футляре.
- Измерительные приборы CAT IV – цифровые мультиметры, токовые клещи и фазоуказатели, выдерживающие импульсное перенапряжение 8 кВ. Аккумуляторы должны быть обслуживаемыми или съемными; заряжать их внутри ЗРУ запрещено.
- Портативные тепловизоры и бесконтактные термометры – используются для диагностики нагрева шин и контактных групп. Оптические элементы закрываются защитной крышкой сразу после снятия показаний.
- Комплекты для оперативного заземления – переносные штанги сечением не менее 25 мм², кабель с двойной ПВХ‑изоляцией; наконечники очищаются и смазываются каждые шесть месяцев.
- Нестатические чистящие средства – безворсовые салфетки и баллоны СО₂ (до 1 л) для удаления пыли; спиртсодержащие жидкости хранить запрещено.
- Аптечка первой помощи – минимальный состав: стерильные салфетки, жгут, изолента, термоодеяло; лекарственные препараты в ЗРУ не допускаются.
Инструмент размещается в негорючих шкафах на расстоянии не менее 0,8 м от токоведущих частей. Каждый предмет имеет инвентарный номер, дату последнего испытания и журнал учета. Электроприводы, сварочное оборудование, аккумуляторные зарядные устройства и любые горюче‑смазочные материалы необходимо выносить за пределы ЗРУ.
Такой порядок хранения снижает вероятность дугового замыкания, продлевает срок службы оборудования и облегчает контроль Ростехнадзора.
Можно ли хранить спецодежду и СИЗ в ЗРУ
ПУЭ (п. 1.4.33; 7.1.91) допускает размещать в ЗРУ только то, что не препятствует свободному проходу и не создаёт дополнительной пожарной нагрузки. Поэтому хранение спецодежды и средств индивидуальной защиты (СИЗ) возможно, но с ограничениями по номенклатуре и объёму.
В самом зале ЗРУ целесообразно держать только аварийный комплект: диэлектрические перчатки классов 1–2, боты, коврики, изолирующие штанги, оперативные штанги заземления и комплект огнестойкой одежды для тушения дуги. Повседневную спецодежду персонала лучше размещать в отдельной гардеробной рядом с распределительным устройством.
Согласно ГОСТ 12.4.103‑83 и п. 2.5.17 ПТЭЭП, СИЗ должны храниться в сухом, проветриваемом месте при температуре 5–25 °C и относительной влажности не выше 60 %. В ЗРУ эти условия обеспечивают металлические шкафы с естественной вентиляционной решёткой; шкафы располагают не ближе 1 м от токоведущих частей и путей эвакуации.
Нагрузка горючими материалами ограничивается СП 6.13130‑2013: для категории Д допускается не более 25 кг тканей на каждые 100 м² пола. Легковоспламеняющиеся жидкости, пропитанные растворителями ветошь и аэрозольные баллоны в ЗРУ запрещены.
Шкафы выбирают с пределом огнестойкости не ниже EI30, снабжают замком и маркируют «СИЗ». Раз в квартал проверяют состояние резины мегомметром 1 кВ, одежду – визуально и по дате испытаний. Влажные или повреждённые изделия сразу утилизируют.
Рекомендации: оставлять в распределительном устройстве только аварийные СИЗ, а для хранения сменной спецодежды обустроить отдельное помещение категории Д; установить датчики температуры и влажности, вести журнал проверки и соблюдать цикличность испытаний, указанную изготовителем.

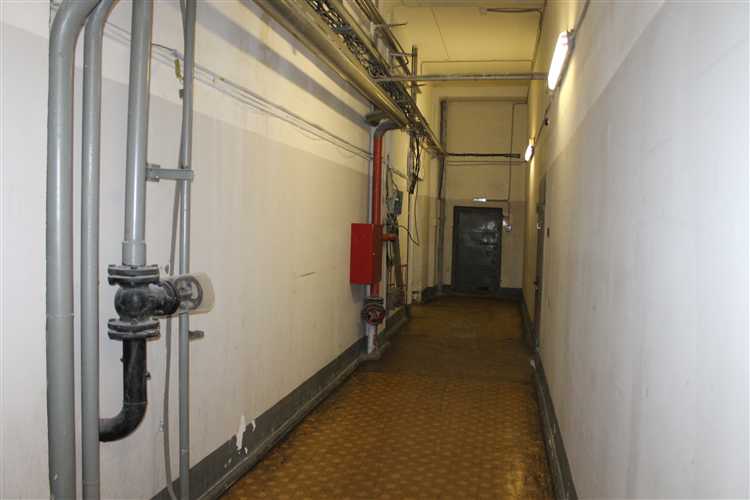

Условия хранения запасных частей и материалов в ЗРУ
Температурный режим поддерживай в диапазоне от +5 °C до +35 °C; при этом относительная влажность не должна превышать 80 % при +25 °C (категория размещения УХЛ4 по ГОСТ 15150‑69).
Металлические стеллажи устанавливай на расстоянии не менее 1 м от токоведущих сборок и не ближе 0,8 м к проходам аварийной эвакуации; нагрузку ограничивай 150 кг на полку и 600 кг на секцию по СНиП II‑23‑81.
Резинотехнические изделия (манжеты, прокладки) храни в закрытых ящиках из фанеры с прокладкой из крафт‑бумаги; пересматривай каждые 12 месяцев и отбраковывай при появлении трещин или потери эластичности более 20 % по методике ГОСТ 9.014‑78.
Кабельные муфты, ленты и эпоксидные компаунды держи в заводской упаковке, не допускай падения температуры ниже 0 °C; после вскрытия используй в течение 72 часов, затем утилизируй согласно ППБ 01‑03.
Смазочные материалы размещай на поддонах с оцинкованным поддоном‑уловителем (объём 25 % от суммарной ёмкости); каждые полгода проверяй герметичность крышек и маркировку партии.
Электронные модули и печатные платы держи в антистатических пакетах на полках, покрытых ESD‑ковриком; сопротивление поверхности коврика должно быть 106–109 Ом.
Все единицы учёта снабжай ярлыком с кодом SAP или 1С‑ЕАМ, датой поступления и контрольным сроком хранения; ежеквартально проводи выборочную инвентаризацию с фотофиксацией состояния.

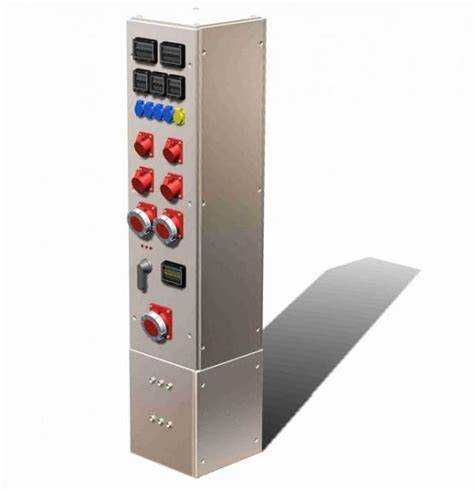

Допустимо ли размещение документации в распределительных устройствах
Правила технической эксплуатации электроустановок (ПТЭЭП, п. 2.5.34) разрешают хранить на объекте комплект эксплуатационных документов – схем первичных соединений, таблиц вторичных цепей, оперативных журналов. Однако это допускается только внутри закрытой негорючей зоны, отделённой от токоведущих частей на расстояние не менее 1 м, чтобы исключить дуговой прогар и наведённые токи.
Оптимальное место – металлический шкаф с классом защиты не ниже IP54, закреплённый на несущей стене ЗРУ. Корпус должен быть заземлён, а внутренняя полка покрыта диэлектрическим ковриком толщиной 3 мм для снижения утечки тока через конденсацию влаги.
Бумажные носители помещают в самозакрывающиеся папки из трудногорючего поликарбоната (группа горючести Г1 по ГОСТ 30244‑94). Допустимая масса загруженных документов – до 5 кг, чтобы не превышать расчётную нагрузку на крепёж шкафа.
Климатические параметры внутри ЗРУ должны соответствовать категории УХЛ 4 по ГОСТ 15150‑69: температура +5…+35 °C и относительная влажность не выше 60 %. При превышении этих значений документацию переносят в диспетчерскую, а в шкаф устанавливается пакет силикагеля весом 200 г на каждые 0,05 м³ объёма.
Запрещено держать архивные папки, устаревшие чертежи и бухгалтерские документы: они создают избыточную топливную нагрузку и затрудняют доступ к актуальным схемам. Для исторических копий используют электронный архив с дублированием на сервере подстанции и в ОДС.
Пожарная безопасность регламентируется СП 6.13130.2009: рядом со шкафом размещают модуль порошкового тушения МПП – 2,0 пр‑АВСЕ (10 см³/м³). Ежегодная проверка наличия и целостности комплектов оформляется записью в оперативном журнале с указанием даты, подписи ответственного и номера приказа по энергообъекту.
Правила хранения переносного электрооборудования в ЗРУ
Переносное электрооборудование (дробилки, УШМ, строительные фены, удлинители) размещают только в металлических шкафах‑локерах с маркировкой «220 В» или «380 В». Корпусы шкафов заземляют и устанавливают на расстоянии не менее 1 м от распределительных панелей, чтобы исключить наведённые токи и упорядочить кабельные вводы.
Для кабельных барабанов используют наклонные полки с диэлектрическими вставками; барабаны хранятся размотанными не менее чем на ¾ длины кабеля для исключения локального перегрева жил. Минимальный радиус изгиба – 10 × D внешнего диаметра кабеля, иначе возможны микротрещины в изоляции.
Температурный диапазон внутри шкафа поддерживают от −25 °C до +40 °C при относительной влажности ≤ 80 % без конденсации; при более высоких значениях электрооборудование переводят в обогреваемое подсобное помещение. Мониторинг микроклимата выполняют электронными регистраторами с архивом не менее 30 дней.

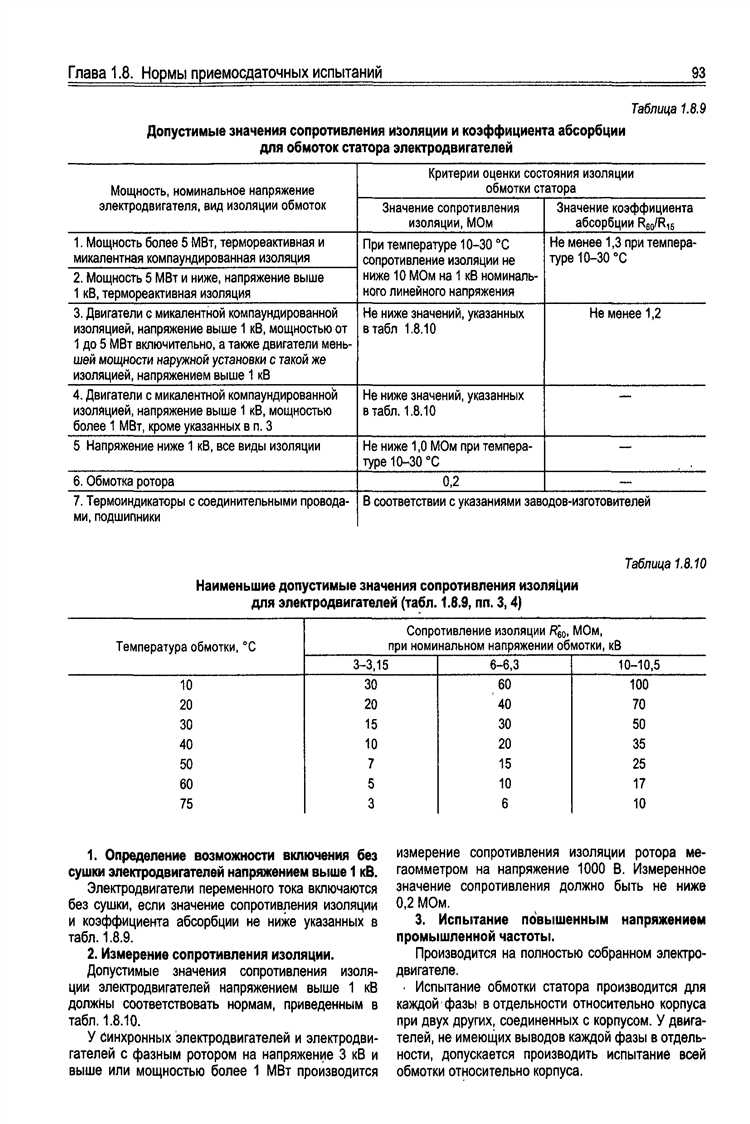

Перед постановкой на хранение каждое устройство проходит проверку целостности изоляции мегомметром 500 В; сопротивление не ниже 1 МОм фиксируют в журнале Ф. Э-64. Аппараты с результатами ниже порога отправляются в ремонт, хранить их на ЗРУ‑площадке запрещено.
Разъёмы и вилки защищают диэлектрическими колпачками IP54; гибкие кабели маркируют бирками из ПВХ с указанием даты последнего ПЭТ‑контроля и эксплуатационной группы. Запас колпачков и бирок размещают в отдельном отсеке шкафа, чтобы исключить их пылевое загрязнение.
Не реже одного раза в 6 месяцев проводят ревизию: визуальный осмотр, повторное измерение изоляции, проверку целостности заземляющего проводника штыревым прибором ≤ 0,5 Ом. Результаты подписывает ответственный за электрохозяйство (группа IV).
Запрещается оставлять оборудование на полу, подвешивать удлинители на дверных конструкциях ЗРУ, а также использовать шкаф хранения для размещения запасных частей и СИЗ – это приводит к нарушению категорийного учёта и усложняет эвакуацию при пожаре.

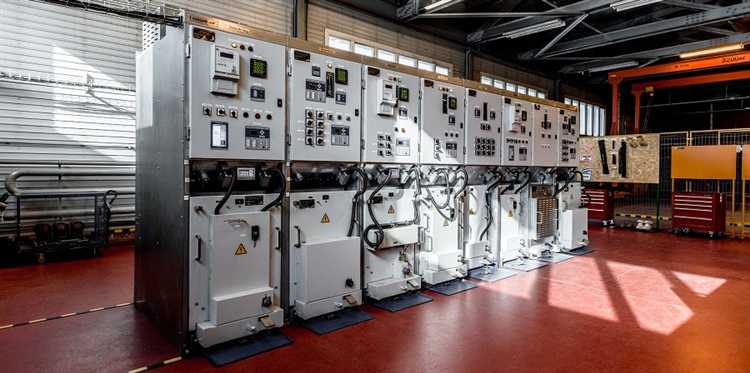

Можно ли хранить огнетушители и средства пожаротушения в ЗРУ
Огнетушители и средства пожаротушения в закрытых распределительных устройствах (ЗРУ) разрешается хранить при условии строгого соблюдения норм безопасности и требований нормативных документов. Основная цель – обеспечение оперативного доступа к средствам пожаротушения без риска повреждения электрооборудования.
Размещение огнетушителей должно осуществляться в специально оборудованных и обозначенных местах, исключающих возможность случайного контакта с токоведущими частями. Рекомендуется использовать стойки или кронштейны, обеспечивающие фиксированное положение огнетушителей и защиту от механических воздействий.
Средства пожаротушения, такие как порошковые, углекислотные и аэрозольные огнетушители, выбираются с учетом специфики оборудования ЗРУ и характера возможных возгораний. Для электроустановок предпочтительны огнетушители, не проводящие электрический ток и не вызывающие коррозии.
Регулярный контроль технического состояния и сроков проверки огнетушителей обязателен. Хранение просроченных или неисправных средств категорически запрещено, так как это снижает эффективность пожарной безопасности.
Запрещается хранить горючие жидкости или материалы, используемые в составе некоторых средств пожаротушения, непосредственно вблизи электрооборудования, чтобы избежать дополнительных рисков воспламенения или загрязнения.
Таким образом, огнетушители и средства пожаротушения в ЗРУ необходимы и допустимы к хранению при условии правильного размещения, своевременного обслуживания и соответствия требованиям безопасности.
Что запрещено держать в помещениях закрытых распределительных устройств
В ЗРУ категорически запрещено хранить горючие и взрывоопасные вещества, включая топливо, растворители, пропан-бутан и легковоспламеняющиеся жидкости. Их присутствие увеличивает риск возгорания и взрыва.
Недопустимо размещение любых коррозионных материалов и химикатов, способных повредить электрооборудование и изоляцию. Это может привести к авариям и нарушению работы оборудования.
Запрещается хранение посторонних металлических предметов, которые могут вызвать короткое замыкание или механические повреждения электроустановок.
Не допускается размещение в ЗРУ изделий из легковоспламеняющихся материалов – картон, бумага, текстильные изделия, а также пластмассовые упаковки и емкости, не предназначенные для работы в электроустановках.
Запрещены любые продукты питания, напитки, личные вещи сотрудников, так как они не имеют технической функции и могут способствовать загрязнению и возникновению опасных ситуаций.
В ЗРУ нельзя оставлять инструменты и оборудование без маркировки и оформления, а также любые предметы, не связанные с эксплуатацией распределительных устройств, во избежание путаницы и нарушения порядка.
Хранение электрооборудования и кабелей без специальных защитных средств и упаковки также запрещено, чтобы исключить повреждения изоляции и защитных оболочек.
Вопрос-ответ:
Какие конкретно инструменты разрешено хранить в помещении закрытого распределительного устройства (ЗРУ)?
В ЗРУ допускается хранение исключительно тех ручных инструментов, которые непосредственно связаны с обслуживанием и ремонтом электрооборудования. Это могут быть изолированные отвертки, ключи, пассатижи, тестеры и измерительные приборы. Инструменты должны быть в исправном состоянии, размещены на выделенных стойках или шкафах, чтобы исключить попадание на токоведущие части и минимизировать риск возникновения аварийных ситуаций.
Можно ли в ЗРУ хранить материалы, не связанные с электрооборудованием, например, строительные или бытовые предметы?
Хранение посторонних материалов, не имеющих прямого отношения к эксплуатации и ремонту электрооборудования, запрещено. Это касается горючих и взрывоопасных веществ, бытовой химии, стройматериалов и прочих предметов, способных ухудшить условия работы персонала или повысить риск пожара и аварий. ЗРУ должно оставаться свободным от лишних предметов, чтобы обеспечить оперативный доступ к оборудованию и безопасность.
Какие требования предъявляются к хранению запасных частей в ЗРУ?
Запасные части в ЗРУ хранятся в специально отведённых местах, защищённых от влаги, пыли и механических повреждений. Важно, чтобы детали были промаркированы и упорядочены по типу и назначению для быстрого поиска. Хранение должно быть организовано так, чтобы исключать контакт с токоведущими элементами и минимизировать риск повреждения или загрязнения, влияющего на последующую надёжность работы электрооборудования.
Разрешено ли хранить огнетушители и другие средства пожаротушения непосредственно внутри ЗРУ?
Огнетушители и пожарные средства можно размещать в ЗРУ, но только в специально оборудованных местах, обеспечивающих их сохранность и лёгкий доступ. Размещение должно исключать риск механического повреждения оборудования и не создавать препятствий для работы персонала. При этом оборудование для пожаротушения должно регулярно проверяться и соответствовать требованиям нормативных документов по пожарной безопасности.
Какие меры предосторожности нужно соблюдать при хранении переносного электрооборудования в ЗРУ?
Переносное электрооборудование, такое как генераторы, насосы или зарядные устройства, должно храниться отключённым от сети, с изолированными и аккуратно уложенными кабелями. Устройства размещают на специальных подставках или полках, исключающих контакт с влагой и пылью. Важно регулярно проверять техническое состояние оборудования, чтобы избежать повреждений, способных привести к короткому замыканию или пожару внутри ЗРУ.
Какие предметы допускается хранить в помещениях закрытых распределительных устройств (ЗРУ)?
В ЗРУ разрешено хранить только те вещи, которые не создают помех для эксплуатации электрооборудования и не нарушают требования безопасности. К допустимым относятся запасные части и комплектующие, предназначенные для ремонта и обслуживания оборудования, а также инструменты, необходимые для работы персонала. Хранение материалов, способных выделять пыль, влагу или другие загрязнения, не допускается. Все предметы должны находиться в специально отведённых местах, исключающих контакт с токоведущими частями и обеспечивающих свободный доступ к оборудованию.
Можно ли в ЗРУ размещать документы или инструкции по эксплуатации оборудования?
Размещение документации внутри ЗРУ возможно лишь при условии, что она находится в герметичных, защищённых от пыли и влаги контейнерах или шкафах. Документы должны быть оформлены так, чтобы не создавать загромождения и не препятствовать работе персонала. Также необходимо убедиться, что бумажные материалы не содержат легковоспламеняющихся компонентов и не увеличивают риск возгорания. В противном случае хранение документов в ЗРУ нежелательно, предпочтительнее располагать их в специально выделенных помещениях.
