Защита при косвенном прикосновении необходима в тех случаях, когда существует риск возникновения электрического тока через элементы оборудования, не предназначенные для прямого контакта пользователя. Это касается систем с металлическими корпусами и защитными заземлениями, а также при использовании устройств с повышенной опасностью пробоя изоляции.
Обязательность защиты наступает при наличии вероятности возникновения напряжения прикосновения выше допустимых норм, установленных стандартами (например, ПУЭ или IEC). Ключевым показателем является величина тока утечки и время срабатывания защитных устройств, обеспечивающих отключение питания.
Защитные меры следует выполнять при проектировании и эксплуатации электроустановок с учетом условий эксплуатации, типа заземления и категории помещений. Особое внимание уделяется оборудованию, эксплуатируемому во влажных и агрессивных средах, где риск косвенного прикосновения возрастает.
Рекомендации по выполнению защиты включают применение дифференциальных автоматических выключателей, заземляющих контуров с низким сопротивлением и контроль технического состояния изоляции. Выполнение этих мер снижает вероятность поражения электрическим током и обеспечивает соответствие требованиям безопасности.
Определение ситуации косвенного прикосновения в электроустановках
Косвенное прикосновение возникает при соприкосновении человека с металлоконструкцией или корпусом оборудования, которое в нормальном режиме не должно быть под напряжением, но в случае повреждения изоляции оказалось под потенциально опасным электрическим напряжением.
Чаще всего источником опасности становится поврежденный проводник или неисправный изолятор, приводящий к появлению напряжения на токоведущих частях, доступных для прикосновения. Согласно ПУЭ, ситуация косвенного прикосновения фиксируется, если защитное заземление или зануление отсутствуют либо не обеспечивают эффективное отключение повреждённого участка в пределах нормативного времени.
Определение такой ситуации требует измерения сопротивления изоляции оборудования и проверки целостности защитных проводников. В электроустановках с напряжением до 1000 В для оценки риска косвенного прикосновения применяются методы контроля петли «фаза-нуль» и измерение сопротивления заземления, которое не должно превышать предельно допустимые значения, установленные нормативами.
Реальная угроза косвенного прикосновения появляется, если напряжение прикосновения превышает 50 В переменного тока или 120 В постоянного тока, что может вызвать опасный электроток через тело человека. Для предотвращения подобных ситуаций необходимо обеспечить своевременное техническое обслуживание, регулярные проверки защитных устройств и применение автоматического отключения питания при повреждении изоляции.
Таким образом, косвенное прикосновение – это не просто контакт с металлической частью, а именно контакт с токоведущим элементом через повреждённую изоляцию, при котором отсутствует или нарушена работа защитных средств. Правильное определение такой ситуации является основой для принятия мер по защите персонала и соблюдению требований безопасности в электроустановках.

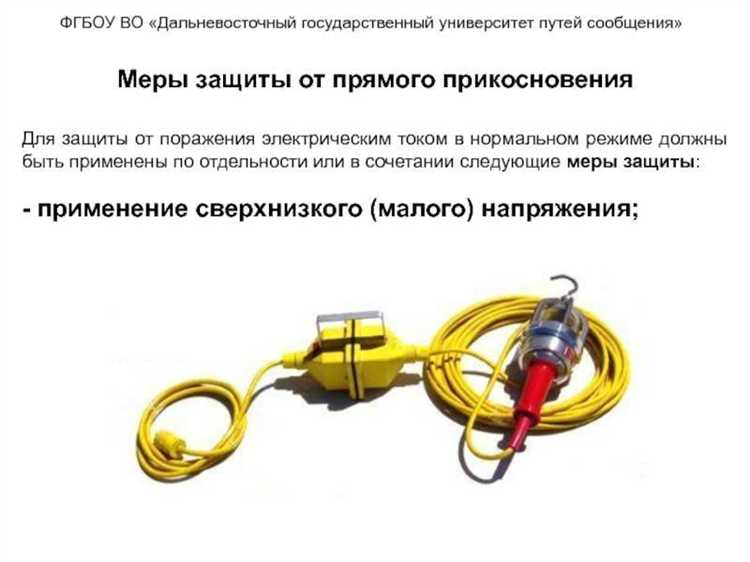

Основные признаки необходимости защиты при косвенном прикосновении
Защита при косвенном прикосновении требуется при наличии токоведущих частей, оказавшихся под напряжением вследствие повреждения изоляции или других нарушений электрической цепи.
Ключевой признак – появление доступных для прикосновения металлических частей оборудования, способных стать потенциально опасными при касании. Такие части могут создавать ток утечки, опасный для человека.
Необходимость защиты возникает при невозможности обеспечить надежное электрическое разделение и при отсутствии надежного заземления или зануления.
Высокий риск обуславливается повышенной вероятностью замыкания на корпус, что может привести к появлению напряжения на доступных частях электроустановки.
Обязательным условием является учет времени срабатывания защитных устройств: оно должно быть достаточно малым, чтобы предотвратить опасный контактный ток.
Дополнительным признаком служит эксплуатация электрооборудования в условиях повышенной влажности, коррозии, вибрации или механических повреждений, увеличивающих вероятность повреждения изоляции.
Также защита необходима, если доступ к потенциально опасным частям открыт для пользователей или обслуживающего персонала без применения дополнительных средств безопасности.
Требование к защите определяется нормами ПУЭ, ГОСТ и международными стандартами, которые регламентируют параметры защитных устройств и условия их применения в зависимости от характеристик электроустановки.

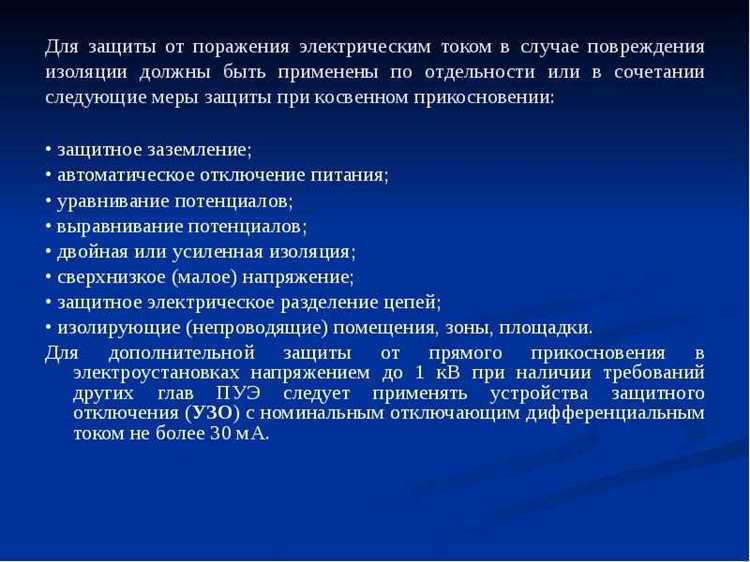

Типы защитных устройств, применяемых при косвенном прикосновении
Устройства защитного отключения (УЗО) срабатывают при токах утечки от 10 до 30 мА для жилых помещений, обеспечивая безопасность человека, и до 100-300 мА для промышленных объектов, предотвращая пожарные риски. УЗО должны устанавливаться на цепях с током номинала, соответствующим характеристикам потребителей, с учетом селективности и времени срабатывания.
Дифференциальные автоматические выключатели объединяют функции автоматического отключения и контроля дифференциального тока, что позволяет упростить защиту и повысить надежность. Их используют на входных распределительных щитах, где необходимо быстро выявить и отключить поврежденный участок.
Ограничители тока замыкания на землю (ОТЗ) применяются для снижения максимального тока замыкания, что уменьшает вероятность возникновения опасных токов прикосновения. В системах с изолированной или компенсированной нейтралью они повышают стабильность работы и безопасность.
Выбор конкретного типа защитного устройства зависит от конфигурации электроустановки, номинальных токов, характера нагрузки и условий эксплуатации. Рекомендуется проводить расчет времени и токов срабатывания с учетом нормативных требований и специфики объекта, чтобы обеспечить надежную защиту при косвенном прикосновении.
Параметры и условия срабатывания защиты при косвенном прикосновении
Время срабатывания защиты критично и не должно превышать 0,2 секунды для цепей с номинальным напряжением до 230 В, что соответствует стандартам безопасности. Быстрое отключение предотвращает длительное воздействие тока на человека и снижает риск травмирования.
Защитные устройства устанавливаются с учетом максимального допустимого времени отключения, рассчитанного по формуле, учитывающей величину тока прикосновения и ток чувствительности устройства. Например, при токе утечки 30 мА время отключения не должно превышать 0,1 секунды.
Условия срабатывания защиты также зависят от характеристик электроустановки: заземления, сопротивления цепи и допустимого напряжения прикосновения. При сопротивлении защитного заземления выше 30 Ом требуется более чувствительное устройство или дополнительная защита.
При проектировании защиты учитывается минимальный ток срабатывания устройства, который должен быть не менее чем в два раза ниже минимального опасного тока, чтобы обеспечить надежное срабатывание без ложных отключений.
Рекомендуется применять дифференциальные автоматы с настройкой тока утечки от 10 до 30 мА для помещений с повышенными требованиями к безопасности, таких как медицинские учреждения и детские учреждения.
Для промышленных объектов возможна установка устройств с током срабатывания до 300 мА, если это обусловлено особенностями оборудования, при этом время отключения должно оставаться минимальным и подтверждаться испытаниями.
Использование устройств с селективностью позволяет избежать массовых отключений при локальных замыканиях на корпус, гарантируя отключение только повреждённого участка.
Правила установки защитных устройств в системах с косвенным прикосновением
Защитные устройства в системах с косвенным прикосновением устанавливаются с целью быстрого отключения питания при возникновении токов утечки на корпус оборудования. Основные требования к монтажу включают точное соблюдение параметров срабатывания и правильное расположение защитных компонентов.
Рекомендации по установке:
- Устройства защитного отключения (УЗО) должны иметь номинальный ток срабатывания не более 30 мА для обеспечения безопасности человека.
- Время отключения при срабатывании должно не превышать 0,2 секунды для сетей до 230 В и 0,5 секунды для сетей до 400 В.
- УЗО устанавливаются как можно ближе к защищаемому потребителю, чтобы минимизировать влияние паразитных токов и гарантировать своевременное отключение.
- Для оборудования с повышенной опасностью рекомендуется использовать комбинированные устройства – дифференциальные автоматические выключатели, объединяющие защиту от перегрузок и токов утечки.
- Заземляющие и зануляющие устройства должны иметь сопротивление, соответствующее нормам (обычно не выше 4 Ом), чтобы обеспечить эффективное протекание токов замыкания и быстрое срабатывание защит.
- Монтаж защитных устройств должен выполняться с учетом особенностей электрической схемы – в TN, TT или IT системах, с выбором соответствующего типа УЗО и режима работы.
- При установке необходимо обеспечить надежное крепление и защиту устройств от механических воздействий и влаги в соответствии с классом защиты IP.
- Регулярно проводится проверка работоспособности устройств с использованием тестовых кнопок и приборов для измерения дифференциального тока.
Соблюдение данных правил обеспечивает надежную защиту от опасности косвенного прикосновения и снижает риск поражения электрическим током.
Требования к измерению и контролю токов утечки для защиты
Контроль токов утечки необходимо осуществлять с помощью специализированных приборов – клещевых токовых клещей или измерительных устройств с дифференциальной защитой. Измерения должны выполняться на всех ответвлениях электросети, особенно в зонах с повышенной влажностью и в местах с металлическими конструкциями.
Периодичность контроля токов утечки должна быть не реже одного раза в год для бытовых и административных объектов, а для промышленных – согласно внутренним регламентам предприятия. При выявлении токов утечки, превышающих норматив, требуется немедленное устранение причины – проверка изоляции, замена повреждённых участков или установка дополнительных защитных устройств.
Для автоматического контроля и оперативного отключения при превышении порогового значения токов утечки применяются устройства защитного отключения (УЗО) с чувствительностью не более 30 мА и временем срабатывания до 0,2 секунды. В системах с гальванической развязкой или изоляцией следует применять УЗО с соответствующими техническими характеристиками, учитывающими особенности схемы.
Дополнительно рекомендуется проводить измерения постоянного тока утечки, особенно при использовании частотно-регулируемых приводов и другой электроники, способной формировать пульсирующие токи. В таких случаях стандартные УЗО могут быть недостаточно эффективны, и необходимо использовать устройства с фильтрацией или специальными технологиями обнаружения.

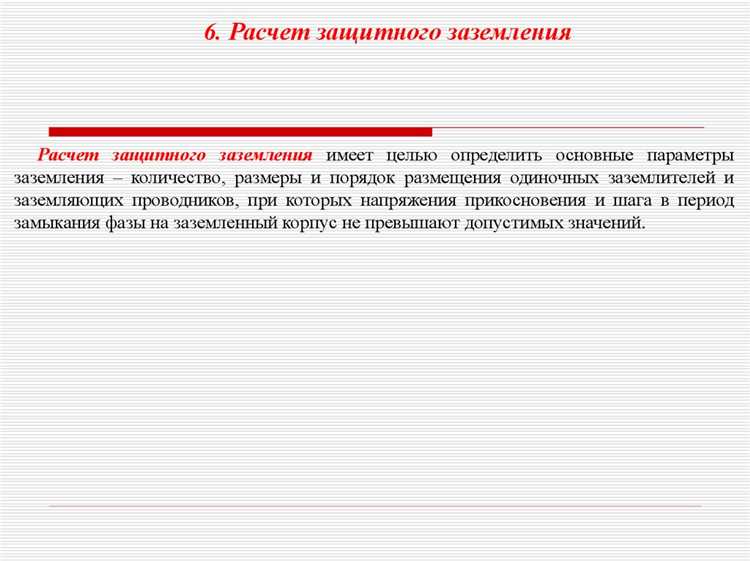

Влияние заземления и зануления на работу защиты при косвенном прикосновении
Эффективность защиты при косвенном прикосновении напрямую зависит от правильного выполнения заземления и зануления. Заземление обеспечивает низкоомный путь для протекания токов повреждения, что позволяет защитным устройствам быстро сработать и отключить питание.
- При заземлении ток повреждения протекает через заземляющий контур, создавая потенциалное различие, достаточное для срабатывания защитных аппаратов.
- Зануление формирует цепь через нейтральный проводник, при этом ток повреждения возвращается через зануление, обеспечивая быстрое отключение.
Ключевые параметры, влияющие на работу защиты:
- Сопротивление заземляющего устройства: должно быть минимальным, обычно не выше 4 Ом в промышленных условиях, чтобы обеспечить ток короткого замыкания, превышающий уставку защит.
- Сечение и качество соединений зануления: проводники зануления должны иметь соответствующую токовую нагрузку и механическую прочность для обеспечения надежного контакта.
- Целостность цепи заземления и зануления: нарушение контакта или высокая коррозия могут привести к снижению тока повреждения и задержке срабатывания защиты.
Для правильной работы защиты при косвенном прикосновении необходимо:
- Проводить регулярные измерения сопротивления заземляющего устройства с периодичностью, установленной нормативами.
- Обеспечивать защиту проводников зануления от механических повреждений и коррозии.
- Использовать устройства контроля целостности зануления, особенно в системах с повышенными требованиями безопасности.
Недостаточно эффективное заземление или зануление увеличивает время отключения питания при повреждении, что повышает риск поражения электрическим током и снижает уровень безопасности электроустановки.
Проверка и техническое обслуживание защитных систем при косвенном прикосновении
Регулярная проверка защитных систем при косвенном прикосновении необходима для обеспечения их надежной работы и безопасности. Контроль должен включать измерение сопротивления заземляющих контуров, проверку целостности защитных проводников и корректность работы автоматических устройств отключения.
Измерение сопротивления заземления проводится не реже одного раза в год, при этом значение сопротивления должно соответствовать нормативам: обычно не превышать 4 Ом для систем TN и 10 Ом для систем IT. Отклонения требуют немедленного устранения неисправностей.
Для проверки устройств защитного отключения (УЗО) необходимо применять специализированные тестеры, которые имитируют ток утечки. Тестирование проводится ежеквартально. Время отключения при токе срабатывания не должно превышать 0,3 секунды.
Визуальный осмотр включает проверку состояния изоляции и крепления проводников, отсутствие коррозии и механических повреждений. Особое внимание уделяется соединениям на шинах заземления и зануления, чтобы избежать увеличения переходных сопротивлений.
Техническое обслуживание должно предусматривать очистку заземляющих электродов и контактных соединений от загрязнений и окислов. При обнаружении повреждений проводников или компонентов защитной цепи необходимо их замена без отсрочек.
Протоколы проверки и обслуживания ведутся с указанием измеренных параметров, даты и исполнителя. Результаты анализа позволяют планировать ремонтные работы и подтверждать соответствие систем требованиям безопасности.
| Параметр | Норма | Периодичность проверки | Метод контроля |
|---|---|---|---|
| Сопротивление заземления | ≤ 4 Ом (TN), ≤ 10 Ом (IT) | 1 раз в год | Измерение омметром |
| Время срабатывания УЗО | ≤ 0,3 с при номинальном токе утечки | Ежеквартально | Тестирование тестером УЗО |
| Визуальный осмотр проводников и соединений | Отсутствие коррозии и повреждений | При каждом техническом обслуживании | Визуальный контроль |
| Очистка заземляющих электродов |
