Для получения достоверных результатов при измерении сопротивления изоляции мегаомметром важен не только сам прибор, но и качество соединителей, используемых для подключения. Некачественные или неправильно подобранные соединители могут искажать показания, создавая дополнительное сопротивление и влияя на стабильность контакта.
Основные критерии выбора соединителей: материал контактов должен обладать высокой электропроводностью и коррозионной устойчивостью. Оптимальны медные контакты с позолотой или серебрением, поскольку они минимизируют переходное сопротивление и обеспечивают стабильность измерений даже при длительном использовании.
Диаметр и конструкция наконечников должны соответствовать клеммам измеряемого оборудования. Использование разъемов с неподходящим размером приводит к неплотному контакту, что вызывает скачки в показаниях. Рекомендуется применять соединители с пружинным зажимом или винтовыми креплениями для надежного и постоянного контакта.
Кабели соединителей должны иметь низкое собственное сопротивление и быть достаточно гибкими для удобства работы, при этом сохранять защиту от механических повреждений и воздействия окружающей среды. В условиях повышенной влажности предпочтительнее использовать изоляцию с классом влагозащиты не ниже IP54.
Правильный подбор соединителей учитывает и номинальное напряжение прибора – контакты и кабели должны выдерживать максимальное испытательное напряжение, указанное в технических характеристиках мегаомметра, чтобы избежать пробоев и обеспечить безопасность работы.
Типы соединителей, подходящие для мегаомметров
Для измерений мегаомметром применяются соединители с минимальным контактным сопротивлением и высокой устойчивостью к коррозии. Чаще всего используются крокодилы из меди с позолотой или никелированным покрытием, обеспечивающие стабильный контакт при высоких напряжениях до 1000 В и выше.
Разъемы типа банан подходят для подключения к стандартным клеммам мегаомметров и обеспечивают надёжное удержание провода, минимизируя потери сигнала. При необходимости измерений в агрессивных условиях предпочтительны герметичные соединители с уплотнительными кольцами из силикона, предотвращающими проникновение влаги.

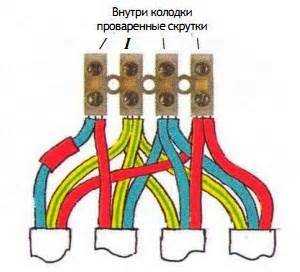

Также применяются винтовые и зажимные клеммы с контактной поверхностью из латуни или нержавеющей стали, устойчивые к окислению и обеспечивающие надёжное механическое закрепление проводов при многократных замерах. Для высоковольтных измерений оптимальны соединители с изоляцией из ПВХ или полиэтилена, выдерживающие напряжение до 5 кВ.
Важно выбирать соединители с соответствующей допустимой токовой нагрузкой и сопротивлением, не превышающим 0,1 Ом, чтобы избежать искажений показаний мегаомметра. Для длительных измерений рекомендуется использовать провода с термостойкой изоляцией и соединители с антикоррозийной обработкой контактов.
Материалы соединителей и их влияние на точность измерений
Соединители для мегаомметров должны иметь высокую электропроводность и низкое контактное сопротивление. Чаще всего применяются соединители из меди с серебряным или золотым покрытием. Медь обеспечивает оптимальный баланс между проводимостью и механической прочностью, а серебряное покрытие снижает окисление и улучшает стабильность контакта.
Алюминиевые соединители нежелательны из-за высокой окисляемости и более низкой проводимости, что приводит к дополнительному сопротивлению на контактах и искажению результатов измерений.
Пластмассовые или резиновые корпуса соединителей должны быть изготовлены из диэлектрических материалов с низкой токопроводностью и устойчивостью к высоким напряжениям, чтобы исключить утечки тока и обеспечить безопасность измерений.
Контактные поверхности необходимо регулярно очищать от окислов и загрязнений. В условиях высокой влажности рекомендуется применять защитные покрытия на основе золота, которые обладают стабильностью и минимальным влиянием на контактное сопротивление даже после многократного использования.
Использование соединителей из качественных материалов с правильно выполненной контактной поверхностью снижает систематическую ошибку измерений и повышает повторяемость результатов, что критично при измерении сопротивления изоляции в диапазоне от мегом до гигаом.
Как выбрать соединители для различных условий эксплуатации
Выбор соединителей для мегаомметра должен основываться на специфике среды, где выполняются измерения, и на технических требованиях прибора. Неправильно подобранные соединители приводят к искажению результатов и снижению надежности.
- Высокие температуры: Используйте соединители с материалами, выдерживающими температуру свыше 80 °C. Резина и пластики общего назначения быстро теряют свойства. Предпочтительны силиконовые или фторопластовые изоляции.
- Влажность и агрессивные среды: Для наружных условий выбирайте герметичные соединители с защитой IP67 и выше. Металлические контакты должны иметь антикоррозийное покрытие (никель или золото), чтобы избежать окисления.
- Механические нагрузки: При частом подключении и отключении отдавайте предпочтение соединителям с пружинным контактом или самозажимными механизмами, устойчивыми к износу и деформации.
- Электрические параметры: Контакты должны соответствовать номинальному напряжению и току мегаомметра. Использование соединителей с низким переходным сопротивлением минимизирует искажения измерений.
- Работа с низкими температурами: При эксплуатации ниже -20 °C выбирайте соединители с морозостойкими материалами, например, нейлон или фторопласт, устойчивые к растрескиванию.
Для универсальных условий подходят соединители с медными контактами с позолотой, силиконовой изоляцией и защитой IP54. Если требуется высокая точность, дополнительно проверяйте соответствие соединителей стандартам IEC или ГОСТ.
Обязательно учитывайте длину и сечение проводов: чем длиннее линия, тем выше требования к минимизации потерь и помех. При необходимости используйте экранированные кабели с надежным заземлением.
Требования к изоляции соединительных проводов и разъемов
При измерениях мегаомметром критически важно, чтобы изоляция соединительных проводов и разъемов выдерживала высокое испытательное напряжение без пробоя и токов утечки. Минимальное допустимое рабочее напряжение изоляции должно быть не ниже номинального выходного напряжения прибора, умноженного на коэффициент запаса не менее 1,5. Например, при работе с мегаомметром на 2,5 кВ, изоляция должна быть рассчитана минимум на 3,75 кВ.
Материал изоляции должен обладать высокой объемной и поверхностной электросопротивляемостью. Наиболее устойчивыми к влаге и загрязнениям являются фторопласт, полиэтилен высокой плотности и сшитый полиэтилен. Не допускается использование ПВХ и термопластов, склонных к старению при повышенных напряжениях.
Длина соединительных проводов должна быть минимально необходимой, чтобы снизить паразитные токи. При длине более 3 метров рекомендуется применять провода с экранированием, подключённым к общему зажиму мегаомметра (guard). Это особенно важно при измерениях сопротивлений выше 1 ГОм.
Разъемы и клеммы обязаны обеспечивать плотный контакт и не иметь люфтов. Наилучшие результаты достигаются при использовании герметичных разъемов с кольцевыми контактами, выполненными из латуни с никелевым покрытием. Промежуточные соединения должны исключаться, так как каждая точка контакта – потенциальный источник токов утечки.
В условиях повышенной влажности следует использовать дополнительные защитные кожухи и диэлектрические гильзы. При обнаружении следов загрязнения или влаги на поверхности изоляции проводов или в разъёмах измерения должны быть немедленно прекращены, а элементы – заменены или просушены при температуре не ниже +40 °C.
Все соединительные элементы перед применением необходимо проверять мегомметром отдельно от основной схемы. Минимально допустимое сопротивление изоляции для кабелей и разъемов – не менее 500 МОм на 1 кВ измерительного напряжения, если иное не указано в технической документации прибора.
Особенности подключения соединителей к мегаомметру
Подключение соединителей к мегаомметру должно обеспечивать минимальное сопротивление контактов и отсутствие паразитных токов утечки. При измерениях сопротивления изоляции на высоком напряжении даже незначительные дефекты контактной группы могут существенно исказить результат.

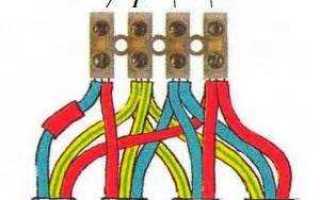

Клеммы мегаомметра следует подсоединять напрямую к токоведущим частям через соединители, обеспечивающие жёсткое и стабильное контактное соединение. Предпочтительны пружинные клеммы с самозажимом или винтовые зажимы с антикоррозийным покрытием. Избегать следует использования переходников или удлинителей с неэкранированными участками провода.
Контактная группа должна быть защищена от влаги, пыли и остатков загрязнений. Даже микроскопический слой электропроводящей пыли на поверхности разъема может создавать ток утечки, особенно при напряжении испытания свыше 500 В. Перед подключением рекомендуется очистить контактные поверхности и обезжирить их изопропиловым спиртом.
При подключении следует контролировать длину открытых участков токопроводящих жил. Изоляция должна доходить как можно ближе к точке контакта. Использование кабелей с двойной или тройной изоляцией снижает вероятность внешних наводок и паразитных токов. Разъёмы с внутренней экранировкой предпочтительнее, особенно при испытаниях выше 1 кВ.
Для подключения измерительных кабелей к мегаомметру следует применять только те соединители, которые соответствуют классу напряжения прибора. Например, при работе с мегаомметром на 2,5 кВ и выше необходимо использовать соединители, рассчитанные на не менее чем 4 кВ пробойного напряжения. В противном случае возможен пробой внутри разъема и повреждение прибора.
Слаботочные и сигнальные цепи во время измерений должны быть отсоединены от общего контура или надёжно заземлены. Подключение соединителей к таким цепям без отключения может привести к ложным показаниям или выходу оборудования из строя.

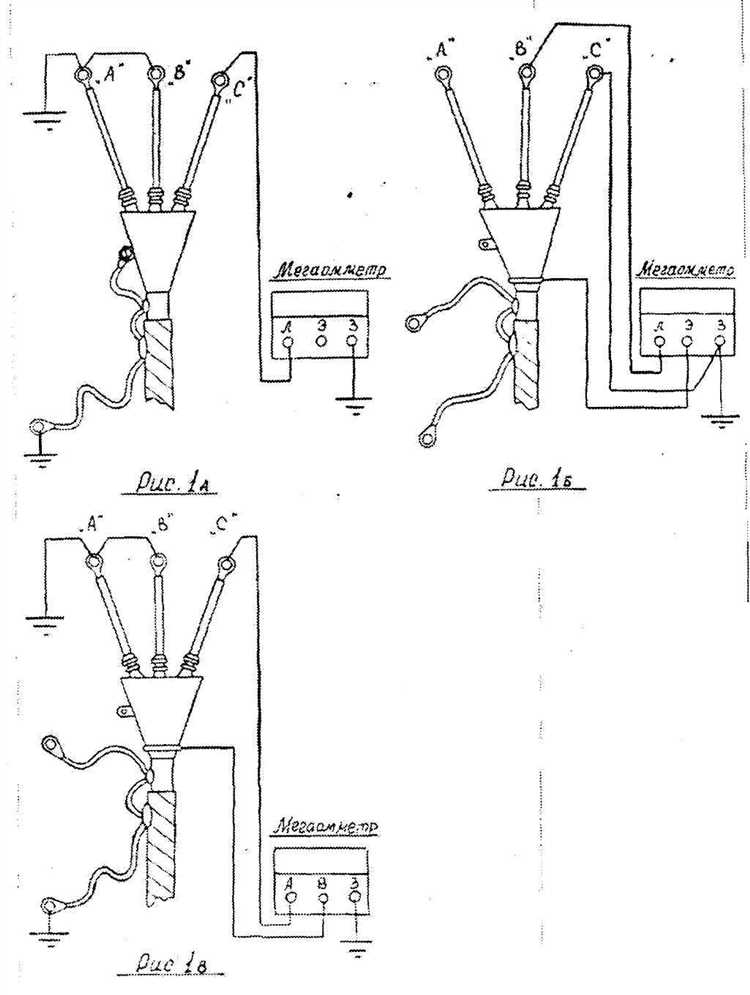

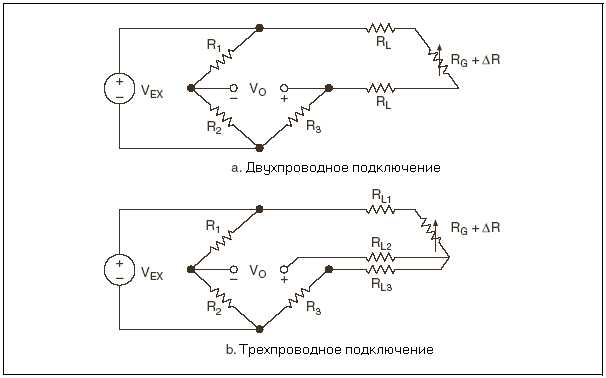

В системах с заземлёнными корпусами рекомендуется применять трёхпроводное подключение с использованием клеммы «GUARD» на мегаомметре. Это позволяет исключить влияние токов утечки по поверхности изоляции и получить точные значения сопротивления между жилами, без искажения от внешней среды.

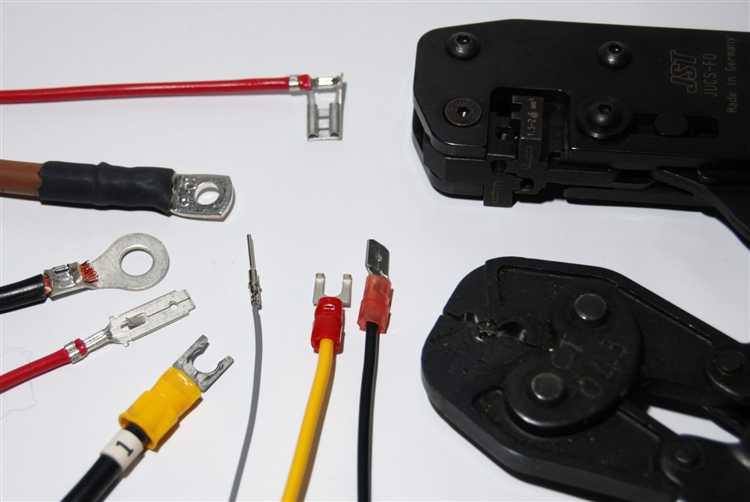

Влияние длины и сечения проводов на показания мегаомметра
При выборе сечения важно учитывать ток, потребляемый мегаомметром при зарядке емкости измеряемого объекта. Недостаточное сечение увеличивает сопротивление самого провода, что искажает результаты, особенно при измерениях с длинными линиями. Рекомендуется использовать провода не тоньше 1,5 мм² для длины до 20 метров и не менее 2,5 мм² для длины свыше 20 метров.
Для точных измерений провод должен быть одножильным, с равномерной изоляцией, без микроповреждений и заломов. Использование гибких многожильных проводов допускается, если они имеют качественную экранирующую изоляцию и устойчивы к наводкам.
При измерениях на открытом воздухе длина проводов усиливает влияние влажности, особенно если изоляция гигроскопична. При повышенной влажности на длинных участках провода может возникать поверхностная проводимость, что также снижает измеренное сопротивление.
Чтобы минимизировать влияние длины и сечения, рекомендуется:
– избегать лишней длины провода;
– использовать экранированные провода с высоким сопротивлением изоляции;
– регулярно проверять сопротивление изоляции самих проводов;
– учитывать емкостные токи при интерпретации результатов, особенно при работе с длинными линиями.
Методы проверки исправности соединителей перед измерением
Перед началом измерений мегаомметром необходимо убедиться в полной исправности соединителей. Повреждённый или загрязнённый разъём может вносить погрешности в измерения сопротивления изоляции и создавать утечки тока, особенно при высоком напряжении.
1. Визуальный осмотр
Проверяют целостность корпуса, отсутствие трещин, окислов и следов подгорания на контактных поверхностях. Особое внимание – на изоляционную часть соединителя: потемнения, микротрещины и следы влаги недопустимы.
2. Контроль механического состояния
Разъём не должен иметь люфта, заеданий и несоответствий при соединении с ответной частью. Надёжное механическое сцепление – обязательное условие для стабильного контакта при высоковольтных испытаниях.
3. Измерение переходного сопротивления
Мультиметром в режиме измерения сопротивления проверяют сопротивление между контактами соединителя. Значения выше 0,05 Ом (при отсутствии нагрузок) могут указывать на плохой контакт, загрязнение или износ контактных поверхностей.
4. Тест на отсутствие пробоя
Соединители проверяют на пробой при помощи мегаомметра, подавая напряжение на каждый контакт относительно корпуса. Измеренное сопротивление должно быть не ниже 500 МОм при 500 В. При сниженных значениях необходима замена или восстановление изоляции.
5. Проверка под нагрузкой
В условиях стендовых испытаний на соединители подают номинальное испытательное напряжение, фиксируя наличие утечек и стабильность контакта в течение не менее 1 минуты. Колебания показаний или искрение исключают дальнейшее применение компонента.
6. Очистка и повторный контроль
Даже при небольших загрязнениях рекомендуется очистить контактные поверхности спиртовым раствором и повторно провести измерения. Загрязнение – одна из частых причин нестабильных показаний и ложных отказов.
Регулярная проверка соединителей перед применением мегаомметра снижает риск ложных результатов и повреждений оборудования из-за пробоя или утечек тока по неисправным участкам соединений.

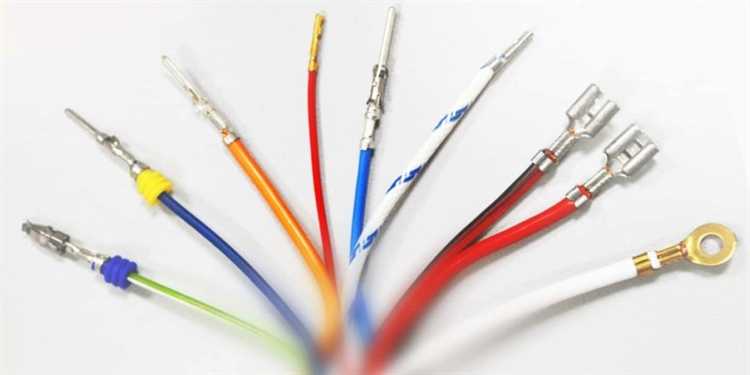

Правила хранения и обслуживания соединительных проводов и разъемов
Неправильное хранение и нерегулярное обслуживание соединительных элементов могут привести к искажению показаний мегаомметра и повреждению оборудования. Для поддержания надежности измерений следует соблюдать конкретные требования.
- Хранить провода и разъемы в сухом помещении с относительной влажностью не выше 60% и температурой от +5 °C до +25 °C.
- Исключить воздействие прямого солнечного света, агрессивных химических веществ и пыли. При длительном хранении использовать герметичные контейнеры или кейсы с амортизирующими вставками.
- Избегать перекручивания и перегибов кабелей. Намотку выполнять на катушки с минимальным радиусом изгиба, рекомендованным производителем (обычно не менее 10 диаметров кабеля).
- Разъемы не должны соприкасаться друг с другом во избежание механических повреждений контактов.
Обслуживание проводится регулярно, особенно перед серией измерений:
- Проверка изоляции проводов на наличие микротрещин, сколов и обнажённой токопроводящей жилы. При выявлении дефектов – замена.
- Очистка контактов разъемов без применения абразивов. Использовать изопропиловый спирт или специальные контактные очистители.
- Проверка сопротивления на замыкание между жилами, особенно после длительного хранения или механических нагрузок.
- Контроль целостности опрессовки и пайки – при расшатывании или потере прочности выполнить повторное соединение или заменить элемент.
Для маркировки и исключения ошибок подключения использовать цветовые кольца или термоусадочные метки. Каждые 6 месяцев рекомендуется проводить профилактическое тестирование кабелей на пробой и утечку при номинальном напряжении.
