Проектная документация формируется в строгом соответствии с постановлением Правительства РФ № 87 от 16 февраля 2008 года. Она является обязательной частью инвестиционно-строительного процесса и включает в себя структурированные разделы, отражающие технические, технологические, архитектурные и организационные решения. Каждый этап подготовки документации требует конкретных исходных данных и направлен на обеспечение проектной, экспертной и строительной логики реализации объекта.
На начальном этапе разрабатываются исходно-разрешительные документы: градостроительный план земельного участка, технические условия на подключение к сетям и данные инженерных изысканий. Без этих материалов невозможно обоснование проектных решений. Далее следует разработка разделов, таких как пояснительная записка, архитектурные и конструктивные решения, сведения об инженерных системах и мероприятиях по обеспечению безопасности.
В рамках этапа согласования проект проходит экспертизу – государственную или негосударственную в зависимости от категории объекта. Особое внимание уделяется обоснованию проектных решений, энергоэффективности и оценке воздействия на окружающую среду. На этом этапе обязательна актуализация документации по замечаниям экспертов.
Заключительный этап включает оформление проектной документации в составе, утверждённом результатами экспертизы. Документы подаются для получения разрешения на строительство. Только после этого проект может быть реализован на площадке. Каждый из этапов требует строгого соблюдения нормативных требований и логической последовательности формирования пакета документов.
Разработка пояснительной записки: структура и содержание
Пояснительная записка – ключевой текстовый документ, раскрывающий замысел проекта, обоснование проектных решений и технико-экономические параметры. При разработке необходимо соблюдать регламент, установленный Постановлением №87 Правительства РФ, а также учитывать специфику объекта проектирования.
Структура записки начинается с общих данных: наименование объекта, адрес, стадия проектирования, сведения о заказчике и проектной организации. Далее следует раздел с характеристикой объекта – его функциональное назначение, основные технико-экономические показатели, проектная мощность, площадь застройки, этажность, объем и другие ключевые параметры.
Раздел «Архитектурные и объемно-планировочные решения» содержит описание конструктивной схемы, принципов зонирования, архитектурного облика, применяемых строительных и отделочных материалов. Здесь же приводится информация о соблюдении градостроительных норм, ограничениях по застройке и согласовании с органами охраны культурного наследия, если это требуется.
Следующий блок посвящен инженерным решениям. Отдельно раскрываются схемы водоснабжения, канализации, отопления, вентиляции, электроснабжения, связи и автоматики. В пояснении описываются принципы прокладки сетей, расчетные нагрузки, тип оборудования, источники питания и резервирования.
Раздел по экологическим, санитарным и противопожарным требованиям содержит оценку воздействия объекта на окружающую среду, уровень шума, уровень загрязнения, соблюдение санитарных зон, примененные противопожарные мероприятия, классы огнестойкости конструкций и эвакуационные пути.
Финальная часть включает расчеты, подтверждающие принятые решения: теплотехнический расчет, расчет воздухообмена, нагрузка на сети, расчет водопотребления и водоотведения. Включаются сведения о соответствии проектных решений действующим нормативам, стандартам и техническим условиям.
Важно обеспечить единый стиль изложения, корректное оформление ссылок на нормативные документы и четкое структурирование текста по логическим блокам. Пояснительная записка подписывается главным инженером проекта и входит в состав основного комплекта проектной документации.

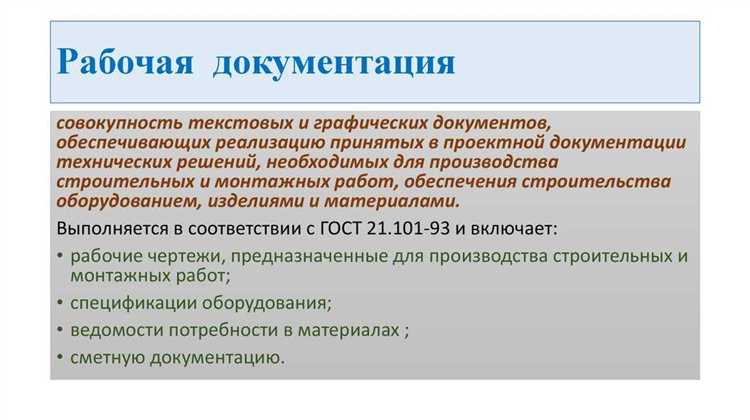

Состав чертежей архитектурных решений на стадии проектирования
На стадии проектирования формируется комплект чертежей архитектурных решений (АР), который определяет планировочную структуру, пространственную организацию и строительные параметры объекта. Основу комплекта составляют планы этажей с указанием габаритных и привязочных размеров, функционального назначения помещений, отметок уровня полов и перегородок.
В чертежи обязательно включаются фасады с проработкой архитектурного облика, указанием материалов наружной отделки, цветовых решений и характерных высот. Сечения показывают взаимосвязь конструктивных и архитектурных элементов, включая высоты помещений, толщины перекрытий, конфигурацию кровли и лестничных маршей.
Отдельным элементом выступает план кровли с расстановкой водостоков, парапетов и аэрационных устройств. Также включаются экспликации помещений с указанием площадей, условного обозначения помещений и их кодов по функциональному назначению.
Важное значение имеют чертежи узлов и фрагментов, иллюстрирующие примыкания оконных и дверных блоков, сопряжения ограждающих конструкций, решения по утеплению и пароизоляции. При необходимости в состав включаются схемы зонирования, вертикального планирования, расположения инженерных шахт и ниш.
Все чертежи сопровождаются спецификациями заполнений проемов, отделочных материалов, архитектурных элементов и ведомостями отделки помещений. Это позволяет увязать архитектурную часть с конструктивной и инженерной, обеспечивая реалистичность и выполнимость проектных решений.
Раздел конструктивных решений: какие документы включаются
Раздел конструктивных решений отражает технические и расчетные параметры несущих и ограждающих конструкций, обеспечивающих устойчивость и безопасность здания или сооружения. Он формируется на основании архитектурных решений, результатов инженерных изысканий и нормативных требований к прочности, деформативности и трещиностойкости.
В состав раздела включаются следующие документы:
- Общие данные по конструктивным решениям – содержит сведения о применяемых строительных материалах, действующих нагрузках, принятых расчетных схемах и условиях работы конструкций. Указываются нормативные документы, использованные при проектировании.
- Планы фундаментов – отображают расположение и типы фундаментов, их глубину заложения, размеры и марки. Приводятся данные по армированию и соединению с вертикальными элементами каркаса.
- Планы перекрытий и покрытий – включают схемы плит, балок, ригелей и указания по их армированию. Уточняется направление укладки элементов и узлы сопряжений.
- Сечения и узлы – детализируют сложные участки конструкций: стыки колонн и ригелей, сопряжения стен и перекрытий, опирание плит, анкеровку арматуры. Представляются в масштабе с обязательной маркировкой.
- Расчетная часть – прилагается в случае проектирования нестандартных, уникальных или предварительно напряженных конструкций. Включает схемы нагрузок, результаты статических расчетов, расчет армирования.
- Спецификации конструктивных элементов – содержат перечень всех применяемых изделий: арматура, сборные элементы, металлоконструкции, включая количество, массу и условные обозначения.
- Ведомости расхода материалов – указываются объемы бетона, стали, закладных деталей, монтажных соединений и других компонентов с привязкой к конкретным элементам здания.
При разработке конструктивного раздела важно учитывать климатические особенности района строительства, характеристики грунтов, требования к огнестойкости, сейсмостойкости и устойчивости к деформациям. Все чертежи выполняются в масштабе, согласованном с архитектурной частью, и снабжаются поясняющими надписями и условными обозначениями.
Подготовка проектной сметной документации: состав и требования
Состав сметной документации формируется исходя из этапа проектирования и включает:
| Наименование раздела | Содержание |
|---|---|
| Смета на строительные работы | Расчет стоимости выполнения строительных и монтажных операций, включая материалы, трудозатраты, эксплуатацию техники. |
| Смета на оборудование и материалы | Определение стоимости закупки, доставки и хранения оборудования, расходных материалов, учитывая спецификации проекта. |
| Объектные сметы | Подробные расчеты по каждому виду работ, привязанные к конкретным объектам или частям проекта. |
| Общепроектные расходы | Расходы, связанные с управлением проектом, инженерным контролем, организацией строительства. |
Требования к составлению сметных расчетов регламентируются нормативами СП 48.13330.2019 и Федеральным законом № 223-ФЗ. Ключевые критерии:
- Использование актуальных баз данных по расценкам и нормам времени;
- Учет региональных коэффициентов и индексов;
- Строгая привязка к утвержденной проектной документации и спецификациям;
- Применение единой системы сметных норм (ГЭСН, ФЕР, ТЕР);
- Подготовка обоснований и пояснительных записок к расчетам.
Обязательна проверка смет на соответствие объемам и видам работ, указанным в проекте, с целью исключения дублирования или пропуска элементов. Автоматизированные системы составления смет ускоряют процесс и минимизируют ошибки, однако требуют контроля квалифицированным специалистом.
Итоговая сметная документация служит основой для формирования бюджета, заключения договоров и проведения контроля финансовых затрат на всех этапах реализации проекта.
Содержание инженерных разделов: от отопления до водоснабжения
Инженерные разделы проектной документации охватывают системы, обеспечивающие комфорт и безопасность эксплуатации здания. Каждый раздел должен включать технические решения, расчёты, схемы и спецификации, строго соответствующие нормам и требованиям заказчика.
Раздел отопления включает:
- описание выбранной системы отопления с указанием типа котлов и теплоносителей;
- теплотехнический расчёт потерь тепла по зонам здания;
- схемы разводки трубопроводов с указанием диаметров и материалов;
- расчёты гидравлики и подбор насосного оборудования;
- спецификации запорной и регулирующей арматуры;
- меры по теплоизоляции трубопроводов и оборудования;
- указания по монтажу и автоматизации системы.
Раздел вентиляции и кондиционирования содержит:
- обоснование выбора типа вентиляции (естественная, механическая, приточно-вытяжная);
- расчёты воздухообмена и нагрузки на систему кондиционирования;
- принципиальные схемы установки оборудования;
- планы размещения воздуховодов, клапанов и фильтров;
- технические характеристики вентиляционного оборудования;
- методики обеспечения энергосбережения и снижения шума.
Раздел водоснабжения включает:
- источники водоснабжения и их параметры;
- схемы разводки холодного и горячего водоснабжения;
- расчёты потребления воды по категориям и зонам;
- подбор насосного оборудования и средств водоподготовки;
- указания по защите от обратного давления и гидроудара;
- требования к санитарным нормам и организации дренажа.
В каждом инженерном разделе важно включать детальные чертежи с отметками высот, спецификации материалов и оборудования, а также требования к монтажу и испытаниям. Все расчёты должны быть выполнены в соответствии с актуальными строительными и техническими нормативами.
Что включает проект организации строительства (ПОС)
Проект организации строительства (ПОС) содержит детализированный план выполнения строительных работ с учётом конкретных условий объекта и нормативных требований. В состав ПОС входят следующие ключевые разделы:
1. Генеральный план строительной площадки – размещение временных сооружений, складов материалов, подъездных дорог, инженерных коммуникаций и ограждений. План должен учитывать обеспечение безопасности и оптимизацию логистики на площадке.
2. Технологическая часть – описание последовательности и методов выполнения основных строительных процессов, включая монтаж, земляные работы, устройство фундаментов и инженерных сетей. Обязательна конкретизация применяемой техники и оборудования.
3. График производства работ – календарное планирование с учётом этапов поставок, сезонных факторов и технологических перерывов. В графике отражаются сроки начала и окончания отдельных видов работ, а также контрольные точки.
4. Организация труда и управление строительством – структура производственного персонала, распределение обязанностей, режимы работы и системы контроля качества. Здесь описываются меры по обеспечению охраны труда и соблюдению техники безопасности.
5. Мероприятия по охране окружающей среды – планы по минимизации воздействия строительства на окружающую среду, утилизации отходов и контролю выбросов. Включает требования по соблюдению экологических норм и стандартов.
6. Обеспечение инженерными коммуникациями – организация временного электроснабжения, водоснабжения, канализации, связи и других необходимых систем на период строительства.
7. Сметная часть – расчёт потребности в ресурсах, материально-техническом обеспечении и трудозатратах для реализации проекта с разбивкой по этапам.
Проект организации строительства служит основой для рационального использования ресурсов, координации подрядчиков и контроля хода работ. Его содержание должно быть точным, согласованным с технической документацией и отражать специфику объекта.
Вопрос-ответ:
Какие основные разделы включаются в проектную документацию на разных этапах строительства?
Проектная документация формируется поэтапно и включает несколько ключевых разделов. На начальном этапе разрабатывается техническое задание и генеральный план, где определяются основные параметры объекта. Затем создаются архитектурные и конструктивные решения, описывающие внешний вид и несущие конструкции здания. Следующий этап охватывает инженерные системы: отопление, вентиляция, водоснабжение, электроснабжение. Также формируется раздел сметной документации с расчетами стоимости работ и материалов. Каждый этап дополняет предыдущий, формируя полный комплект документов для реализации проекта.
Как связаны между собой стадии проектирования и состав документации, которая нужна для получения разрешений на строительство?
Стадии проектирования напрямую влияют на объем и содержание документации, требуемой для согласования. На стадии концепции обычно подготавливаются базовые схемы и техническое задание, что позволяет получить разрешение на разработку проекта. На стадии рабочего проекта готовится полный комплект документов, включая архитектурные и инженерные решения, который подается для получения разрешения на строительство. От качества и полноты документов зависят сроки согласования и успешное прохождение экспертизы.
Какие требования предъявляются к сметной документации на различных этапах проектирования?
Сметная документация должна точно отражать объем и стоимость строительных работ, материалов и оборудования. На ранних этапах она носит предварительный характер с ориентировочными расчетами. По мере уточнения проектных решений сметы становятся более детализированными и соответствуют действующим нормам и стандартам. В итоговом варианте смета включает детальный расчет затрат по статьям, что позволяет планировать бюджет строительства и контролировать расходы.
Почему важно правильно структурировать проектную документацию по этапам и как это влияет на процесс строительства?
Структурирование документации позволяет последовательно контролировать качество и полноту проектных решений. Это снижает риски ошибок и недочетов на разных этапах, упрощает согласование с контролирующими органами и обеспечивает прозрачность для подрядчиков. Четко оформленные документы упрощают организацию работ, обеспечивают необходимую информацию для подрядчиков и поставщиков, а также позволяют своевременно выявлять отклонения от плана и корректировать их.
