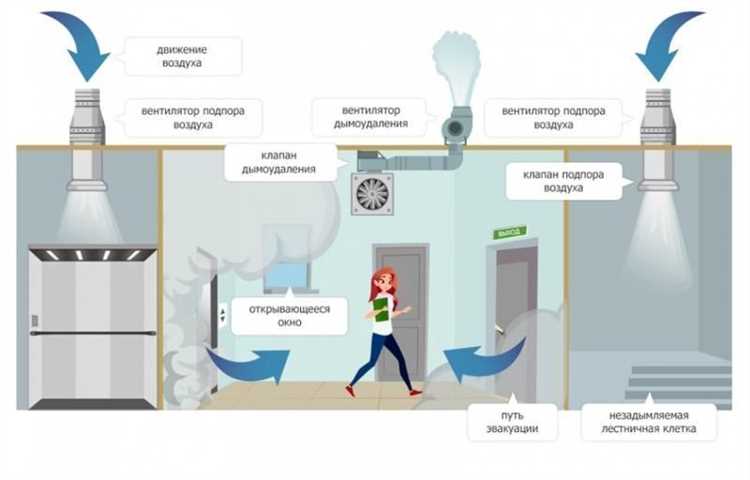

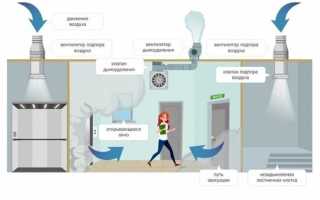

Для чего предназначена система противодымной защиты

Система противодымной защиты предназначена для ограничения распространения дыма и токсичных продуктов горения в зданиях при пожаре. Её основная задача – обеспечить условия для безопасной эвакуации людей и бесперебойной работы спасательных подразделений. В жилых и общественных зданиях именно дым, а не огонь, становится основной причиной гибели людей, поэтому проектирование и внедрение эффективных мер дымоудаления критически важно.

Работа системы основана на создании направленных воздушных потоков и поддержании избыточного давления в путях эвакуации – лестничных клетках, лифтовых шахтах, коридорах. Это позволяет удерживать дым вне этих зон. Для расчёта систем используются нормативы, установленные СП 7.13130 и СП 60.13330, с обязательным учётом характеристик объекта: этажности, площади, функционального назначения и категории пожарной опасности.

В состав системы могут входить вентиляторы дымоудаления, клапаны управления, шахты дымоудаления, блоки автоматического управления и системы датчиков. Автоматическое включение системы происходит при срабатывании пожарных извещателей, что позволяет быстро локализовать дым на ранней стадии и избежать его распространения по вентиляционным каналам и лестничным проёмам.

При проектировании зданий категории Ф1 и Ф3 особенно важно предусматривать систему подпора воздуха в лестничных клетках и тамбурах-шлюзах. Без её установки безопасная эвакуация может оказаться невозможной уже через 2–3 минуты после начала задымления. Практика показывает, что соблюдение требований к системам противодымной защиты снижает риск отравления продуктами горения более чем на 70%.

Как система противодымной защиты ограничивает распространение дыма

Ограничение распространения дыма – ключевая функция противодымной защиты, обеспечивающая сохранение минимальной задымлённости путей эвакуации и рабочих зон. Этого достигают за счёт управляемого движения воздуха, изоляции помещений и создания перепадов давления.

Система реализует физическое разделение зон с помощью следующих технических решений:

• Установки подпора воздуха создают избыточное давление в эвакуационных коридорах, лифтовых шахтах и лестничных клетках, препятствуя проникновению дыма из задымлённых помещений.
• Противодымные клапаны, встроенные в воздуховоды и строительные конструкции, автоматически перекрывают направления, по которым дым мог бы распространяться в соседние зоны.
• Шторы и экраны из негорючих материалов опускаются по сигналу системы и физически ограничивают движение продуктов горения.

Для эффективного функционирования системы важно соблюдение расчетных значений:

1. Перепад давления между защищаемыми и задымляемыми помещениями – не менее 20–50 Па, в зависимости от типа здания и условий эксплуатации.
2. Скорость вытяжки дыма – не ниже 2 м/с в зонах удаления дыма, чтобы исключить его накопление.
3. Время автоматического срабатывания – до 60 секунд с момента поступления сигнала о пожаре.

При проектировании систем противодымной защиты требуется учитывать архитектуру объекта, тип вентиляции, наличие открытых проемов и особенности пожарной нагрузки. Эффективность ограничивающих мероприятий проверяется расчетами аэродинамики и натурными испытаниями с применением дымогенераторов.

Обеспечение путей эвакуации при задымлении

Система подпора воздуха создаёт избыточное давление в эвакуационных маршрутах, компенсируя утечки и препятствуя распространению дыма. Согласно СП 7.13130.2013, давление должно поддерживаться на уровне не менее 20–50 Па в лестничных клетках и не менее 15 Па в шахтах лифтов, предназначенных для пожарных. Эти параметры подбираются индивидуально с учетом проектной аэродинамики здания и должны подтверждаться расчетами.

Вентиляционные системы дымоудаления в примыкающих помещениях функционируют синхронно с системами подпора, исключая обратный ток продуктов горения. При этом важно обеспечить скоординированное открытие клапанов дымоудаления и своевременный запуск вентиляторов – задержка более 30 секунд может привести к задымлению переходных зон.

Для исключения несанкционированного проникновения дыма в лестничные клетки важно контролировать состояние герметичности дверей. Установленные дверные доводчики, уплотнители и самозакрывающиеся устройства должны регулярно проверяться и обслуживаться. Дополнительно применяются противопожарные преграды с пределом огнестойкости не менее EI 60 в местах сопряжения различных зон здания.

Автоматизация управления всеми компонентами осуществляется через систему управления противопожарной защитой. Алгоритмы включают приоритетную активацию систем, диагностику состояния оборудования и оповещение дежурного персонала при отклонениях от проектных параметров.

Роль противодымной защиты в поддержании видимости в помещениях

Снижение видимости при пожаре происходит уже в первые минуты за счёт плотного слоя дыма, концентрирующегося под потолком. При отсутствии эффективной противодымной защиты уровень освещённости может снизиться до нуля уже при задымлённости 0,5–1 мг/л, что делает эвакуацию невозможной даже на коротких расстояниях. Система противодымной защиты направлена на управление движением дыма с целью сохранения горизонтального и вертикального просвета в зонах пребывания людей.

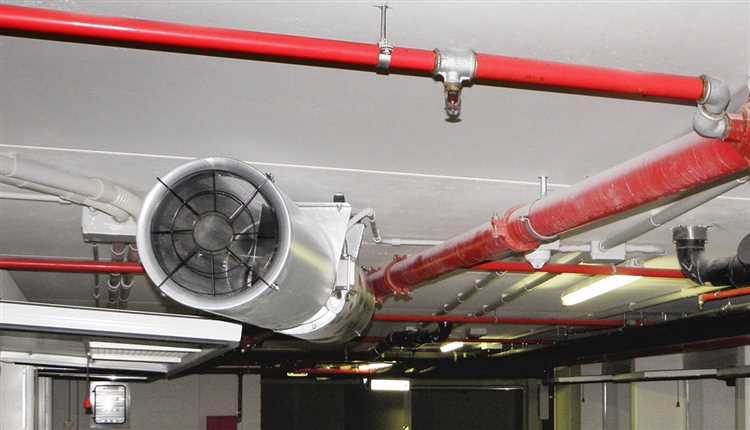

Одним из ключевых механизмов является вытяжная вентиляция, которая удаляет дым из верхней части помещения, создавая условия для сохранения светового коридора. Расчётная производительность системы подбирается с учётом интенсивности горения, высоты помещения и требуемого уровня остаточной видимости (не менее 10 метров по нормативу СП 7.13130.2013). Подача свежего воздуха через приточные клапаны компенсирует объём удаляемого дыма и поддерживает границу раздела слоёв.

Использование дымовых завес препятствует горизонтальному распространению дыма, локализуя его в пределах сектора пожара. Это особенно важно для крупных зданий открытой планировки, таких как торговые центры и вокзалы, где дым может распространиться на сотни квадратных метров за несколько минут. Автоматическое управление системами завес и вентиляции через датчики дыма и температуры позволяет оперативно адаптировать параметры в зависимости от очага задымления.

Для поддержания видимости также применяются решения по использованию систем аварийного освещения, синхронизированных с противодымной вентиляцией. Световые указатели направления эвакуации остаются заметными благодаря расчётному ограничению плотности дыма в зоне пребывания людей. Это снижает риск паники и травматизма при эвакуации.

Эффективность системы обеспечивается регулярной проверкой тяги, герметичности каналов и работоспособности автоматики. Нарушения в работе одного из элементов могут привести к быстрому заполнению помещения дымом и полной утрате видимости менее чем за 2–3 минуты. Поэтому эксплуатация противодымной системы требует технического обслуживания не реже одного раза в квартал с проведением испытаний в режимах, приближённых к реальным.

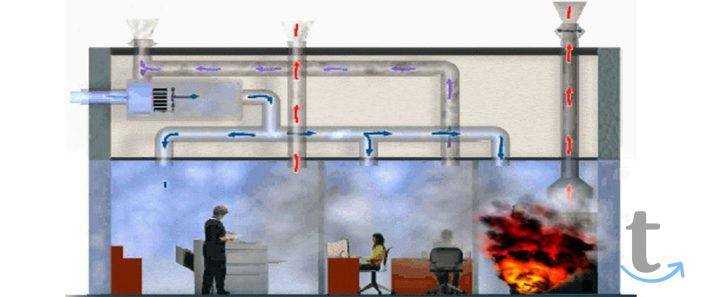

Удаление продуктов горения из зон пребывания людей

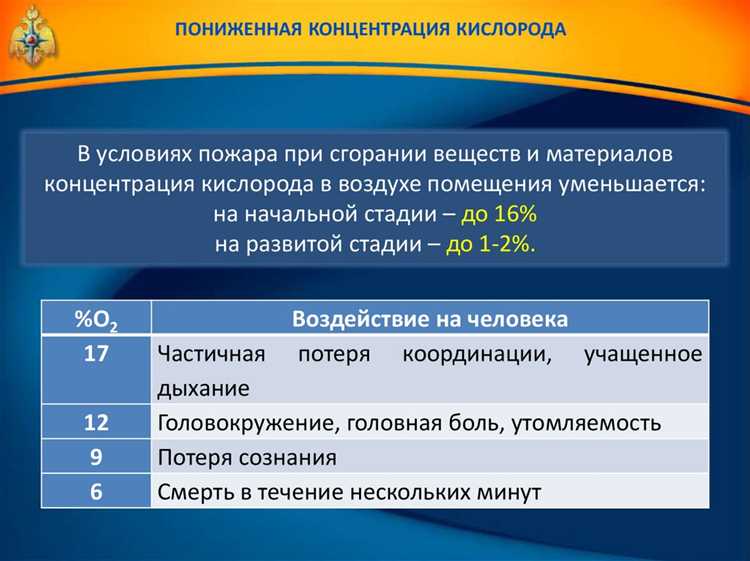

При пожаре в замкнутом пространстве основную угрозу для жизни представляют не столько открытое пламя, сколько продукты горения: угарный газ, сажа, аэрозоли, токсичные соединения. Их концентрация в течение первых 3–5 минут может достичь критических значений, особенно в помещениях с высокой плотностью людей. Эффективное удаление этих веществ – ключевая задача системы противодымной защиты.

Наиболее результативным методом удаления продуктов горения считается вытяжная противодымная вентиляция. Она обеспечивает организованный отвод газов из верхней зоны помещения, где их плотность наибольшая. В жилых и общественных зданиях проектирование вытяжных шахт проводится с учетом нормативной кратности воздухообмена – не менее 10-кратной для коридоров и вестибюлей при пожаре.

Особое внимание уделяется скорости включения системы. Автоматический запуск вентиляции должен происходить в течение 30 секунд с момента срабатывания пожарных извещателей. Это предотвращает накопление дыма и снижает риск отравления людей при эвакуации.

Важной рекомендацией является разделение зон дымоудаления и приточного воздуха. Приток свежего воздуха необходимо организовать с нижнего уровня, обеспечивая движение газов вверх – к вытяжным отверстиям. Это не только ускоряет процесс удаления токсичных веществ, но и ограничивает их проникновение в соседние помещения.

В многоэтажных зданиях удаление продуктов горения из лифтовых холлов, коридоров и лестничных клеток осуществляется через отдельные каналы, подключённые к вентиляторным установкам с огнестойкой изоляцией. Их производительность рассчитывается по формуле Q = V × n, где V – объем защищаемого помещения, n – нормативная кратность воздухообмена.

Для объектов с высоким уровнем риска (торговые центры, вокзалы, больницы) рекомендуется использовать датчики газового состава воздуха, позволяющие адаптивно управлять режимами вентиляции и своевременно отключать зоны с высокой токсичностью до прибытия спасательных служб.

Взаимодействие противодымной системы с системами пожаротушения

Согласованная работа противодымной вентиляции и систем пожаротушения критична для минимизации последствий возгорания в закрытых помещениях. При активации автоматической установки пожаротушения (например, спринклерной или газовой) противодымная система должна переходить в режим, исключающий распространение продуктов горения и тепла по другим зонам здания.

Одним из ключевых аспектов взаимодействия является синхронизация управляющих сигналов. При получении сигнала о возгорании от системы пожарной сигнализации противодымная система должна автоматически активироваться до начала подачи огнетушащих веществ. Это позволяет обеспечить отток горячих газов и улучшает эффективность тушения за счёт уменьшения теплового воздействия на оборудование.

В случае применения аэрозольных, порошковых или газовых составов, важно предварительно герметизировать защищаемое пространство. Противодымная вентиляция при этом переключается в режим избыточного давления в смежных зонах, предотвращая выход огнетушащих веществ за пределы очага.

При использовании спринклерных установок требуется учитывать, что избыточная вентиляция может привести к недостаточной концентрации воды в зоне пожара. В этом случае применяют режим частичной вытяжки с ограниченной скоростью воздухообмена, заранее заданной проектными параметрами.

Для корректной работы всех компонентов системы в целом необходимо предусматривать единый управляющий алгоритм на уровне системы автоматизации здания (BMS). Он должен учитывать приоритеты: сначала герметизация и управление воздушными потоками, затем подача огнетушащих веществ.

При проектировании особенно важно заранее согласовать рабочие параметры противодымной вентиляции и пожаротушения – давление, кратность воздухообмена, зоны охвата. Несогласованные системы могут вступать в противоречие, снижая общую эффективность противопожарной защиты.

Зависимость параметров системы от типа здания и назначения помещений

Параметры противодымной защиты корректируются с учётом функционального назначения здания и конкретных зон внутри него. Для объектов с массовым пребыванием людей (театры, торговые центры, спортивные комплексы) требуется обеспечивать высокую скорость удаления дыма и поддержание видимости не менее 10 люкс на путях эвакуации.

В жилых и административных зданиях система проектируется с ориентацией на снижение концентрации продуктов горения до уровней, не угрожающих здоровью, что достигается ограничением скорости распространения дыма и контролем избыточного давления в лестничных клетках и коридорах.

• Промышленные помещения с повышенной пожарной нагрузкой требуют усиленной вентиляции с учётом токсичности и температуры дымовых газов.
• В медицинских учреждениях важна защита зон интенсивной терапии и операционных, где допускается минимальное проникновение дыма и поддерживается положительное давление в чистых зонах.
• В технических помещениях с ограниченным доступом допускаются параметры с более высокой концентрацией дыма при условии отсутствия людей, при этом обеспечивается автоматическая локализация и удаление продуктов горения.

При выборе оборудования учитывается высота помещений: для помещений свыше 6 метров предусматриваются более мощные вентиляторы с увеличенным расходом воздуха. В зданиях с многоуровневой планировкой используются зональные системы противодымной защиты с автоматическим перекрытием зон и дифференцированной подачей воздуха.

1. Определение объёма воздуха для вытяжки исходя из площади помещения и степени пожарной опасности.
2. Расчёт необходимого избыточного давления на путях эвакуации с учётом сопротивления дверных и вентиляционных проёмов.
3. Выбор средств детектирования дыма в зависимости от характера возможного задымления (тяжёлый дым, аэрозоли).

Проектирование системы проводится на основании нормативов СП 7.13130 и требований пожарной безопасности для конкретной категории здания, что исключает универсальные решения и требует индивидуального подхода к каждому объекту.

Вопрос-ответ:

Для каких зданий обязательна установка системы противодымной защиты?

Система противодымной защиты обязательна в зданиях с массовым пребыванием людей, таких как торговые центры, больницы, школы, жилые многоквартирные дома и офисные здания с большой площадью. Также её монтаж требуется в объектах с повышенной пожарной опасностью и в промышленных сооружениях, где возможно образование значительного количества дыма при возгорании.

Как именно система противодымной защиты помогает людям во время пожара?

Основная функция системы — удалять продукты горения и предотвращать распространение дыма по эвакуационным путям и помещениям, где находятся люди. Это сохраняет воздух относительно чистым, улучшает видимость и снижает концентрацию токсичных веществ, что облегчает своевременную эвакуацию и снижает риск отравления.

Какие компоненты входят в состав системы противодымной защиты?

В состав системы входят дымоудалители (например, вытяжные вентиляторы и клапаны), автоматические дымовые датчики, устройства для создания избыточного давления в эвакуационных зонах, системы управления, а также воздуховоды и специальные клапаны, регулирующие движение воздуха и дыма внутри здания.

Чем параметры системы противодымной защиты зависят от назначения помещений?

В помещениях с высокой плотностью людей и непрерывным пребыванием, таких как залы ожидания или офисы, система требует более интенсивного удаления дыма и создания повышенного давления, чтобы обеспечить комфортную эвакуацию. В технических и складских помещениях параметры могут быть иными — с акцентом на предотвращение распространения дыма в другие зоны здания.

Как взаимодействует система противодымной защиты с другими пожарными системами?

Противодымная защита синхронизируется с системой пожарной сигнализации и автоматическим пожаротушением. При срабатывании пожарной сигнализации активируются дымоудалители и системы поддержания давления, что помогает контролировать распространение дыма и создает безопасные условия для работы пожарных и эвакуации людей. Это взаимодействие повышает общую безопасность объекта.

Какова основная функция системы противодымной защиты в зданиях?

Система противодымной защиты служит для контроля и удаления дыма, который образуется при пожаре, чтобы сохранить безопасные условия для людей и облегчить их эвакуацию. Она предотвращает распространение дыма по помещениям, снижая риск отравления и ухудшения видимости, что способствует безопасности и сокращению времени реагирования служб спасения.
