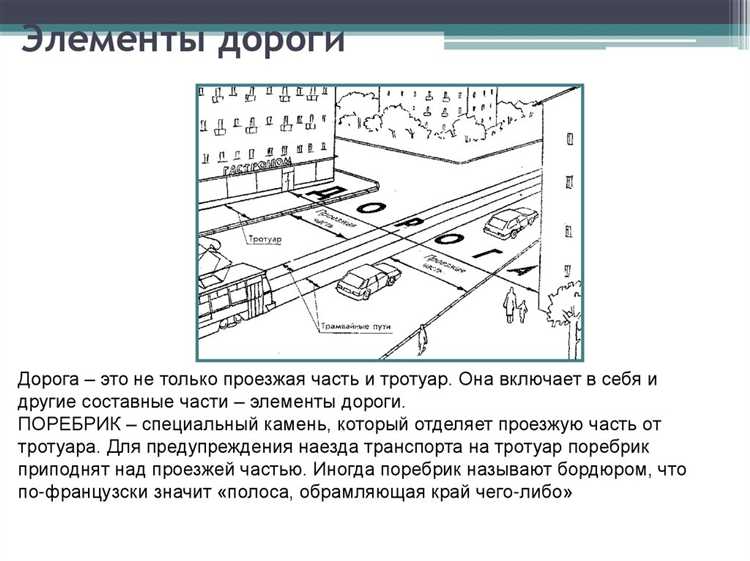

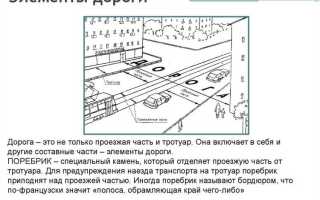

Автомобильная дорога представляет собой сложную инженерную систему, включающую в себя функциональные, конструктивные и эксплуатационные элементы. Ее проектирование и устройство регламентируются сводами правил и ГОСТами, которые определяют минимальные требования к параметрам проезжей части, основанию, дренажу, укрепительным конструкциям и элементам обустройства.
Ключевыми элементами дорожной одежды являются: покрытие, выравнивающий слой, основание (верхнее и нижнее), а также земляное полотно. Каждый слой выполняет строго определённую функцию. Покрытие воспринимает воздействие колесного давления и погодных факторов, передавая нагрузку на нижележащие конструкции. Основание распределяет усилия по всей ширине дорожной одежды, обеспечивая устойчивость конструкции при длительной эксплуатации.
Особое внимание уделяется водоотводным системам – кюветам, ливнестокам, дренажным трубам. Их наличие критично для сохранности дорожного полотна, особенно в регионах с сезонным промерзанием и переувлажнением грунтов. Нарушения в системе отвода воды становятся частой причиной разрушений покрытия и деформаций земляного полотна.
Безопасность и комфорт движения обеспечиваются дополнительными элементами: обочинами, барьерными ограждениями, дорожными знаками, разметкой, освещением и шумозащитными экранами. Эти компоненты также требуют точного соблюдения норм при проектировании и строительстве, так как напрямую влияют на эксплуатационные характеристики дороги.
Конструкция дорожной одежды и её слоистая структура
Дорожная одежда обеспечивает восприятие нагрузок от транспорта и передачу их на земляное полотно с допустимыми деформациями. Эффективность конструкции зависит от толщины, прочности и взаимодействия слоёв. Каждый слой выполняет строго определённую функцию и изготавливается из материалов с заданными характеристиками.
Верхний слой – покрытие – состоит из щебёночных, асфальтобетонных или цементобетонных смесей. Его задача – обеспечить водонепроницаемость и устойчивость к сдвигу. Для магистральных трасс используется плотный мелкозернистый асфальтобетон толщиной 4–6 см, уложенный методом горячего катания.
Ниже располагается выравнивающий слой или слой основания покрытия. Он распределяет нагрузку и снижает концентрацию напряжений. Материалы – крупнозернистый асфальтобетон, шлаки, обработанные цементом или битумом песчано-гравийные смеси. Рекомендуемая толщина – 8–15 см в зависимости от категории дороги.
Следующий структурный элемент – нижний слой основания. Его функция – восприятие остаточной нагрузки и предотвращение её передачи на слабое земляное полотно. Выполняется из щебня фракции 40–70 мм, укреплённого неорганическими вяжущими. Толщина может варьироваться от 15 до 35 см.
Подстилающий слой необходим при строительстве дорог на пучинистых, слабых и переувлажнённых грунтах. Его задача – улучшение фильтрации и снижение капиллярного поднятия влаги. Часто используется геотекстиль, песок средней крупности или гравий. Толщина определяется расчётом, но не должна быть менее 20 см.
Важно учитывать климатические и транспортные условия региона при проектировании: в зонах с сезонным промерзанием обязательна укладка теплоизолирующего слоя. При этом структура дорожной одежды может включать морозозащитные материалы – пеностекло, керамзит или экструдированный пенополистирол.
Каждый слой должен иметь оптимальное уплотнение, проверяемое плотномером, и водоотводящие свойства. Нарушение технологии устройства любого слоя снижает несущую способность всей конструкции и ускоряет развитие дефектов: колейности, выбоин и просадок.
Типы покрытий проезжей части и их назначение
Проезжая часть автомобильной дороги покрыта различными материалами, каждый из которых имеет свои особенности и предназначение. В зависимости от типа покрытия определяется эксплуатационные характеристики дороги, такие как износостойкость, сцепление с колесами, а также стоимость строительства и обслуживания.
Асфальтобетонное покрытие – это один из самых распространенных типов, используемых на магистралях и городских дорогах. Состоит из смеси битума, щебня и песка. Асфальт обладает высокой прочностью, эластичностью, хорошей водоотводной способностью, что делает его идеальным выбором для участков с интенсивным движением и перепадами температур. Он эффективно выдерживает механическое воздействие, а также облегчает эксплуатацию дорог в различных климатических условиях.
Бетонное покрытие используется на дорогах с высокой нагрузкой, таких как мосты, путепроводы и участки, где требуется долговечность и прочность покрытия. Оно отличается устойчивостью к химическим воздействиям и механическим повреждениям, но чувствительно к температурным колебаниям, что может привести к образованию трещин. Бетон используется также для дорог, где важна высокая несущая способность и минимальные затраты на обслуживание.
Грунтовое покрытие применяется на второстепенных дорогах, в сельской местности и на временных участках. Оно более дешевое в укладке, но требует частого ремонта и имеет ограниченную прочность. Грунтовые дороги подвержены образованию колей и ям, что снижает их эксплуатационные характеристики, однако их стоимость и простота в обслуживании делают их оптимальным выбором для неасфальтированных дорог с малой нагрузкой.
Комбинированные покрытия включают сочетание различных материалов, например, асфальта с бетонными элементами или асфальт с щебеночным основанием. Это позволяет сочетать преимущества каждого типа покрытия, увеличивая долговечность и уменьшив затраты на обслуживание. Комбинированные покрытия используются в местах, где требуется повышение прочности и устойчивости к внешним воздействиям, сохраняя при этом низкую стоимость строительства.
Выбор покрытия зависит от множества факторов, включая климат, интенсивность движения, требования к безопасности и срок службы дороги. Каждый тип покрытия имеет свои преимущества и недостатки, и правильный выбор позволяет обеспечить надежность и эффективность эксплуатации дороги.
Основание дороги: материалы и технологии устройства
В качестве основного материала часто используют щебень фракции 5-20 мм, так как он обладает высокой прочностью и дренажными свойствами. Щебёночные основания стабилизируются с помощью цементных или битумных вяжущих материалов, что увеличивает их водоотталкивающие характеристики и прочность.
Для обеспечения долгосрочной эксплуатации основания используют геосинтетические материалы, такие как геотекстиль и георешётки. Эти материалы помогают предотвратить перемешивание слоёв грунта и улучшают распределение нагрузки на основание, что снижает вероятность образования ям и трещин в будущем.
Технология устройства основания включает несколько этапов: расчистка территории, выемка или насыпь, укладка и утрамбовка материалов. Процесс утрамбовки является критически важным для создания необходимой плотности основания. Современные технологии предполагают использование виброплит и катков, которые позволяют достичь нужной степени уплотнения даже в сложных климатических условиях.
Для снижения затрат и улучшения устойчивости основания часто применяются комбинированные методы, включая использование различных слоёв из гравия и щебня с добавлением геосинтетики. Это позволяет значительно повысить эксплуатационные характеристики дороги, уменьшая необходимость в частых ремонтах и обслуживании.
Особое внимание стоит уделить выбору материалов в районах с высокими уровнями подземных вод или в районах с сильными морозами. В таких условиях дополнительно используются геотекстильные материалы, которые предотвращают разрушение основания из-за циклического замерзания и оттаивания грунта.
Дренажные системы и водоотводные элементы
Дренажные системы предназначены для отвода грунтовых и поверхностных вод, предотвращая их накопление в конструкции дороги и снижая риск разрушения дорожного покрытия и основания.
- Открытый дренаж: кюветы, лотки, канавы вдоль дороги. Они принимают и отводят поверхностные воды с обочин и прилегающих территорий.
- Закрытый дренаж: перфорированные трубы, размещённые внутри дорожной конструкции, обеспечивают отвод грунтовых вод и снижают влажность основания.
- Водосборные колодцы: используются для контроля стока и обслуживания дренажных систем, расположены в местах пересечения дренажных труб или изменении направления потока воды.
- Водоотводные лотки и решётки: собирают дождевую воду с проезжей части, предотвращая её задержку на поверхности и обеспечивая быстрое удаление с дорожного полотна.
При проектировании дренажа учитываются глубина заложения труб (обычно не менее 0,7 м), уклоны (0,3–0,5 %), фильтрационные свойства почвы и интенсивность осадков. Материалы для элементов дренажа выбираются с учётом коррозионной устойчивости и долговечности. Регулярное техническое обслуживание необходимо для предотвращения засоров и сохранения эффективности системы.
Обочины, укрепление откосов и кюветы
Обочина выполняет функцию дополнительной полосы, обеспечивающей безопасность движения и предотвращающей повреждение основной проезжей части. Ширина обочины зависит от категории дороги и нагрузки, обычно составляет от 1,0 до 3,0 метров. Покрытие обочины может быть как грунтовым, так и укреплённым щебнем или асфальтобетоном для повышения прочности и устойчивости.
Укрепление откосов проводится для предотвращения эрозии и оползней. Для этого применяют геотекстильные материалы, каменную наброску, бетонные плиты или специальные растительные укрепления с использованием дернового покрова. Уклон откосов определяется типом грунта и климатическими условиями, чаще всего составляет от 1:1,5 до 1:3. При необходимости используют ступенчатую планировку или армирование грунта.
Кюветы служат для сбора и отвода поверхностных вод от проезжей части и обочин. Их глубина и ширина рассчитываются с учётом максимального водного потока, возникающего при интенсивных осадках. Кюветы бывают открытыми (в виде канав) и закрытыми (с водоотводными трубами). Открытые кюветы требуют регулярного очищения и укрепления берегов камнем или бетоном для предотвращения разрушений.
Комплексное устройство обочин, укрепление откосов и организация кюветов обеспечивает долговечность дороги и безопасность движения, минимизируя воздействие внешних факторов, таких как вода и механические нагрузки.
Разделительные полосы и их конструктивные особенности
Разделительные полосы предназначены для разграничения потоков транспорта в противоположных направлениях, повышения безопасности движения и предотвращения выездов на встречную полосу. Ширина полосы зависит от категории дороги и интенсивности движения: на магистралях она варьируется от 2,5 до 4 метров, на дорогах I и II категорий – 1,5–2,5 метра.
Конструкция разделительной полосы включает несколько элементов: земляное полотно с уплотнённым основанием, дренажную систему для отвода поверхностных вод и покрытие, обеспечивающее надёжное сцепление и видимость. Покрытие может быть грунтовым, травяным или асфальтобетонным, в зависимости от технических условий и требований безопасности.
Для повышения заметности разделительных полос часто применяются сигнальные ограждения, металлические или бетонные барьеры. Их установка обязательна на участках с повышенным риском аварий и ограниченной видимостью. В условиях высокой интенсивности движения предпочтительны непрерывные барьеры, которые снижают вероятность лобовых столкновений.
Уклон разделительной полосы проектируется с расчётом отвода воды, обычно составляет 2–3%, что предотвращает накопление влаги и образование гололёда. При этом откосы земляного полотна укрепляются геотекстилем или растительностью для предотвращения эрозии.
На участках с обочинами шириной менее 1,5 метра ширина разделительной полосы увеличивается с целью обеспечения дополнительного пространства для манёвров и экстренной остановки. Расстояние между крайними полосами встречного движения учитывает нормативы по минимальной ширине и безопасному разделению потоков.
Дорожные ограждения и барьерные системы безопасности
Дорожные ограждения предназначены для ограничения выхода транспортных средств за пределы проезжей части и предотвращения столкновений с препятствиями. Основные виды ограждений:
- Металлические барьерные ограждения (гофрированные, модульные)
- Бетонные барьеры (разделительные и защитные)
- Деревянные и пластиковые ограждения (редко применяются)
- Комбинированные конструкции
Барьерные системы должны выдерживать динамические нагрузки, возникающие при столкновении автомобилей, снижая последствия аварий. Конструкция ограждений рассчитывается с учетом типа дороги, интенсивности движения, скорости транспортных средств и расположения опасных зон.
Требования к установке:
- Высота ограждений от 0,7 до 1,2 метра в зависимости от категории дороги
- Минимальное расстояние до края проезжей части для обеспечения безопасного отклонения автомобиля
- Наличие упругих элементов или демпферов для поглощения энергии удара
- Отсутствие острых выступов и элементов, способных усилить повреждения
На трассах с интенсивным движением рекомендуется применять металлические гофрированные ограждения с дополнительными защитными профилями. В зонах с высоким риском опрокидывания эффективны бетонные разделительные барьеры с плавными переходами.
Периодический осмотр и техническое обслуживание ограждений обязательны для сохранения их функциональности. Поврежденные элементы необходимо заменять в кратчайшие сроки.
Элементы обустройства: знаки, разметка и освещение
Дорожные знаки классифицируются на предупреждающие, приоритетные, запрещающие, предписывающие и информационные. Их установка регулируется ГОСТ Р 52289-2004 и должна обеспечивать видимость на безопасном удалении с учётом скорости движения и рельефа местности.
Разметка выполняется с использованием термопластика, холодного пластика или краски с высокой износостойкостью. Цвета разделительной и краевой разметки – белый, направляющей – жёлтый. Ширина линий и типы (сплошные, прерывистые, двойные) определяются техническими нормами и зависят от функционального назначения дороги и условий видимости.
Освещение дорог должно обеспечивать равномерное распределение света и минимизацию бликов. Используются светильники с оптическими системами, снижающими световое загрязнение. Высота установки и шаг между опорами рассчитываются на основании класса дороги и интенсивности движения. В местах повышенной аварийности применяют дополнительные световые сигналы и подсветку пешеходных переходов.
Регулярное техническое обслуживание знаков, обновление разметки и контроль параметров освещения обязательны для поддержания безопасности движения и снижения риска аварий.
Вопрос-ответ:
Какие основные элементы входят в состав автомобильной дороги?
Автомобильная дорога состоит из нескольких ключевых частей: дорожного покрытия, земляного полотна, обочин, водоотводных систем, дорожных знаков, разметки и элементов безопасности, таких как ограждения и барьеры. Каждая часть выполняет свою функцию, обеспечивая проезд транспорта и безопасность участников движения.
Для чего нужны обочины на дороге и как они устроены?
Обочины служат дополнительной полосой вдоль основной проезжей части. Они используются для остановки транспортных средств, а также для повышения безопасности, снижая риск аварий. Устройство обочины включает уплотнённое основание и покрытие, которое может быть как асфальтовым, так и грунтовым. Обочины также помогают отводить воду с проезжей части.
Какова роль дорожной разметки и какие виды разметки существуют?
Дорожная разметка выполняет функцию передачи водителям информации о правилах движения на конкретном участке. Она помогает разделять потоки транспорта, указывает направление движения, зоны обгона, пешеходные переходы и прочее. Основные виды — сплошные и прерывистые линии, стрелки, пешеходные переходы и различные символы, нанесённые на поверхность дороги.
Какие материалы обычно применяются для покрытия автомобильных дорог?
Для покрытия используют несколько типов материалов. Асфальтобетон — наиболее распространённый, он обеспечивает прочность и гладкость поверхности. Также применяют цементобетон, обладающий высокой твёрдостью и долговечностью. Для временных или сельских дорог иногда используют гравий или щебень, что снижает стоимость строительства, но требует большего ухода.
Почему важна организация водоотвода на дороге?
Правильное удаление воды с поверхности дороги предотвращает разрушение покрытия и проседание земляного полотна. Без эффективного водоотвода вода проникает внутрь конструкции дороги, вызывая разрушение и образование ям. Для этого используют кюветы, лотки, дренажные трубы и другие элементы, направляющие воду в безопасные места.
