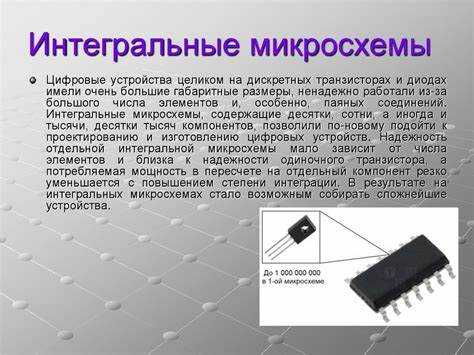

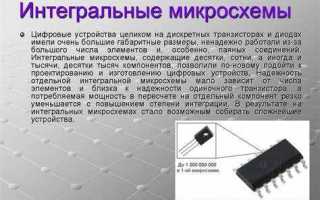

Топология интегральной микросхемы – это точное расположение всех элементов и связей на кристалле, определяющее её функциональность и производительность. От правильного проектирования топологии зависит плотность размещения транзисторов, скорость переключения и уровень энергопотребления устройства.
В современных технологиях топология формируется с учетом норм фотолитографии и ограничений минимального размера элементов, который сегодня достигает 3 нм. Важным аспектом является минимизация паразитных ёмкостей и сопротивлений, что напрямую влияет на параметры сигнала и стабильность работы схемы.
Процесс создания топологии требует взаимодействия нескольких этапов: автоматизированного проектирования (EDA), проверки на соответствие технологическим требованиям (DRC) и оптимизации для повышения надежности. Использование специализированных алгоритмов позволяет сократить площадь кристалла и улучшить тепловой режим без потери функциональности.
Рекомендуется уделять особое внимание разделению сигналов на уровне топологии, чтобы избежать электромагнитных помех и перекрестных наводок. Также критично контролировать параметры ширины и длины каналов транзисторов для обеспечения стабильной работы при разных температурных режимах.

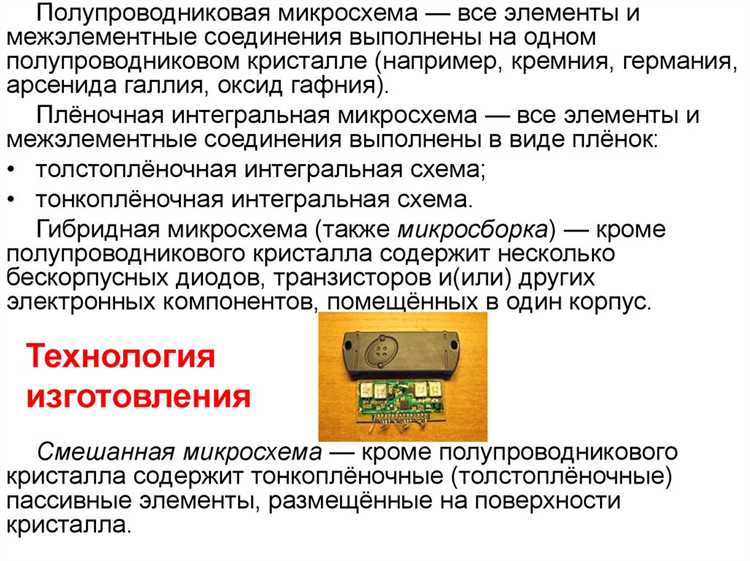

Оптимизация размещения элементов на кристалле
Оптимальное размещение элементов на кристалле влияет напрямую на производительность, энергопотребление и площадь микросхемы. Главные задачи – минимизация длины межсоединений и обеспечение корректного теплового распределения.
Основные подходы к оптимизации:
- Минимизация длины соединений – сокращение времени передачи сигналов и уменьшение паразитных емкостей. Для этого используется метод кластеризации взаимозависимых блоков.
- Размещение с учётом теплового баланса – предотвращение локального перегрева, что снижает деградацию элементов. Критичные с точки зрения тепловыделения узлы распределяются по площади равномерно.
- Использование многоуровневых шин и распределённых шинных структур для снижения нагрузки на отдельные линии и оптимизации плотности разводки.
- Применение эвристических и алгоритмических методов (например, simulated annealing, genetic algorithms) для поиска баланса между площадью и производительностью.
Практические рекомендации:
- Начинать проектирование с иерархической разбивки схемы, выделяя крупные функциональные блоки.
- Располагать часто взаимодействующие модули ближе друг к другу, чтобы минимизировать задержки и потери сигнала.
- Учитывать технологические ограничения: минимальные размеры трасс и расстояния между элементами для предотвращения коротких замыканий и перекрестных помех.
- Обеспечивать доступ к силовым и сигнальным линиям для последующего тестирования и отладки.
- Использовать специализированное ПО для автоматизированного размещения с учетом специфики выбранной технологии (CMOS, BiCMOS и др.).
Оптимизация размещения должна быть интегрирована с этапом разводки и анализа электромагнитной совместимости, что позволяет избежать узких мест в производительности и повысить надёжность микросхемы.

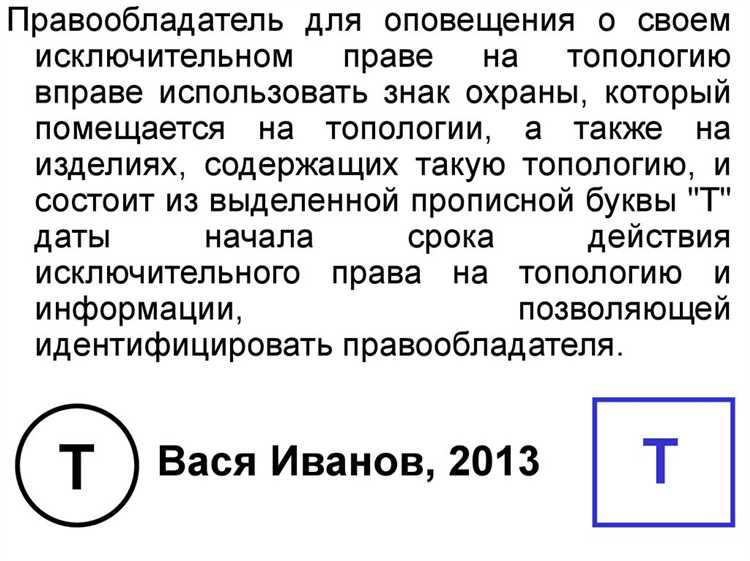

Влияние топологии на скорость и потребление энергии
Топология интегральной микросхемы напрямую определяет время задержки сигналов и энергоэффективность устройства. Минимизация длины межсоединений снижает паразитные ёмкости и индуктивности, что уменьшает задержки и динамическое потребление энергии.
Оптимальное размещение элементов с учётом их взаимосвязей позволяет сократить количество перекрестных соединений, уменьшить паразитные сопротивления и улучшить качество сигнала. Это ведёт к увеличению тактовой частоты и снижению вероятности ошибок передачи.
Использование иерархической топологии с локальными кластерами логических блоков снижает глобальные коммутационные задержки, что критично для высокоскоростных микросхем. При этом локальные линии связи короче и имеют меньшие ёмкости, что снижает энергопотребление.
Распределение буферов и повторителей в топологии уменьшает время распространения сигнала по длинным линиям, однако избыточное их количество увеличивает статическое и динамическое потребление энергии. Балансировка между количеством буферов и длиной проводников повышает общую производительность.
Топологические решения, предусматривающие равномерное распределение нагрузки по кристаллу, уменьшают локальные перегревы и снижают вероятность тепловых ошибок. Это способствует стабильной работе при максимальных частотах и снижению энергозатрат на охлаждение.
Важным фактором является топология питания: оптимальное размещение линий питания и земли минимизирует падения напряжения и уменьшает помехи, что позволяет использовать меньшие напряжения питания и снижать общее энергопотребление.
Рекомендуется использовать автоматизированные инструменты топологической оптимизации, учитывающие конкретные параметры технологического процесса и требования по скорости и энергоэффективности, для достижения баланса между производительностью и потреблением энергии.
Методы трассировки электрических соединений
Трассировка электрических соединений в интегральных микросхемах основывается на точном контроле длины и ширины проводников, а также минимизации перекрестных помех. Основные методы включают прямолинейное и зональное расположение проводников, ориентированное на оптимизацию задержек сигнала и снижение емкостных нагрузок.
Прямолинейная трассировка применяется при необходимости минимизации длины соединения между элементами с высокой тактовой частотой, что уменьшает индуктивные и емкостные паразитные эффекты. Зональный метод подразумевает выделение областей с однородными направлениями трассировки, что упрощает управление топологией и повышает плотность размещения.
Использование многоуровневых металлизаций позволяет разделить сигнальные линии по разным слоям, снижая пересечения и перекрестные помехи. Для минимизации задержек критичных сигналов применяют метод трассировки с компенсацией индуктивности, когда длина и геометрия линий корректируются с учетом характеристик распространения волны.
При проектировании трассировки важно учитывать сопротивление и емкость каждого сегмента проводника, чтобы избежать локальных перегрузок и резонансов. Рекомендуется использовать автоматизированные инструменты с поддержкой правил проектирования (DRC), что обеспечивает соблюдение ограничений по минимальной ширине и расстоянию между линиями.
Методы трассировки также включают применение специальных структур, таких как микро-полосы и полосы с заземляющим экраном, для снижения помех и улучшения сигнальной целостности. Такой подход критичен в высокочастотных и радиочастотных микросхемах.

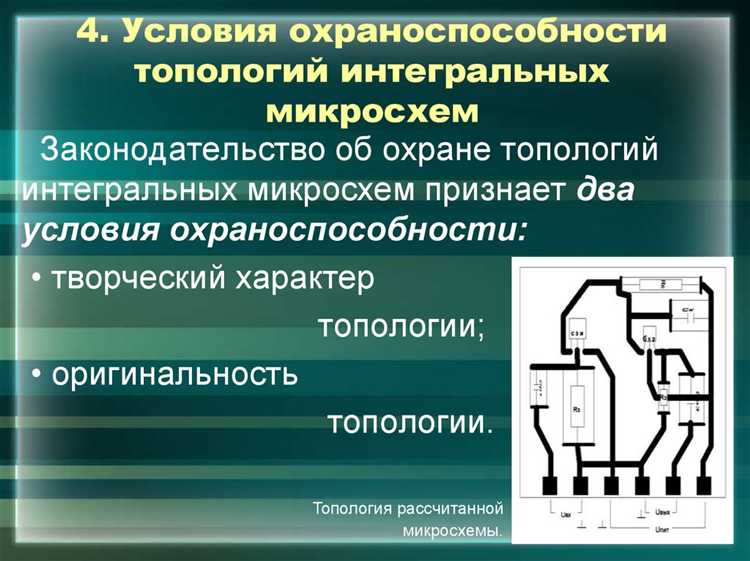

Роль топологии в минимизации помех и перекрестных связей
Минимизация перекрестных связей достигается за счет оптимального расположения проводников и элементов с учетом направления токов и частотных характеристик сигналов. Важно соблюдать минимальное расстояние между линиями с высокочастотными сигналами и линиями питания, чтобы снизить взаимную индуктивность и емкостные связи.
Применение топологических правил, таких как направленная трассировка параллельных линий и использование раздельных слоев для сигнальных и питающих цепей, снижает вероятность наводок. Для критичных сигналов рекомендуется использование дифференциальных пар с контролируемой импедансой и экранированием соседних линий.
Согласно практическим исследованиям, увеличение зазора между пересекающимися проводниками хотя бы до 2–3 микрон на уровне кристалла может снизить перекрестные помехи на 15–20%. Также использование металлических экранов между слоями способствует уменьшению распространения паразитных сигналов.
Важной методикой является топологическое разделение шумных и чувствительных цепей: размещение цифровых и аналоговых блоков на отдельных зонах кристалла с отдельными земляными плоскостями снижает помехи. Координация длины линий передачи и их симметричное размещение предотвращают фазовые искажения и взаимные наводки.
Использование специальных топологических структур, таких как повторители, буферы и линии с контролируемой импедансой, позволяет локализовать и уменьшить распространение помех. Разработка с учетом электромагнитного моделирования и анализа паразитных эффектов помогает корректировать трассировку до этапа производства.
Таким образом, продуманная топология, опирающаяся на точные геометрические и электрические параметры разводки, существенно уменьшает перекрестные связи и электромагнитные помехи, что повышает стабильность работы ИМС и увеличивает ее рабочие частоты.

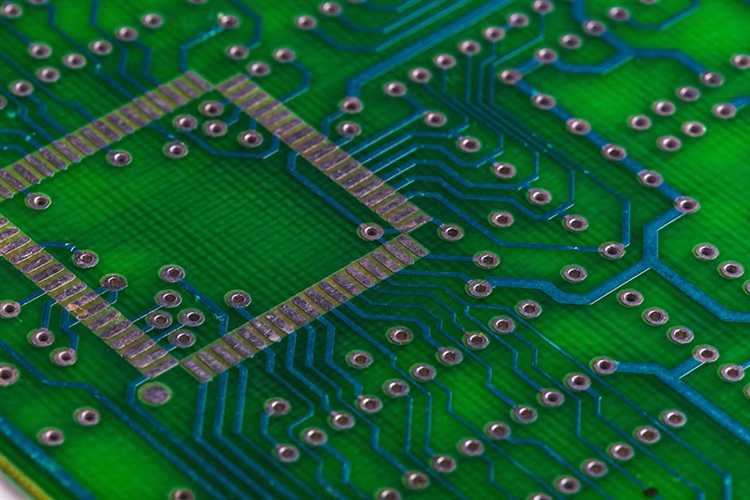

Инструменты и форматы для создания топологических схем
Проектирование топологии интегральных микросхем требует специализированных программных средств и стандартизированных форматов для обеспечения точности и совместимости. Наиболее распространённые инструменты ориентированы на автоматизацию трассировки, проверку правил проектирования (DRC) и подготовку файлов к производству.
- Cadence Virtuoso – комплексная платформа для топологического проектирования аналоговых и смешанных схем. Обеспечивает поддержку сложных правил слоя, автоматическую генерацию сеток и верификацию соответствия стандартам.
- Synopsys IC Compiler II – используется преимущественно для цифровых ИМС, включает мощные алгоритмы оптимизации маршрутизации и размещения с учётом топологических ограничений.
- Mentor Graphics Calibre – инструмент для проверки топологических правил и подготовка к производству, часто применяется для анализа соответствия созданных схем требованиям foundry.
- KLayout – бесплатный редактор топологических схем с открытым исходным кодом, поддерживает различные форматы и мощные скрипты для автоматизации редактирования.
Основные форматы файлов для обмена и хранения топологических данных включают:
- GDSII (Graphic Data System II) – стандартный бинарный формат, используемый для финального описания топологии на производстве. Он поддерживает иерархию и обеспечивает компактность хранения.
- OASIS (Open Artwork System Interchange Standard) – более современный и эффективный формат по сравнению с GDSII, позволяющий уменьшить объём данных при сохранении точности описания.
- LEF/DEF (Library Exchange Format/Design Exchange Format) – формат для представления базовых элементов библиотеки и размещения компонентов, широко применяется на этапах физического проектирования.
- DXF (Drawing Exchange Format) – используется для обмена топологическими схемами с системами CAD общего назначения, хотя уступает GDSII и OASIS по функциональности для ИМС.
При выборе инструментов и форматов важно учитывать совместимость с технологическими нормами foundry, а также требования к точности и объёму данных. Практика показывает, что комбинирование средств автоматизированного проектирования и проверочных систем позволяет оптимизировать процесс создания топологии, снижая риск ошибок и сокращая сроки разработки.
Топологический контроль качества на этапе производства
Методы ТКК базируются на сравнении фактической топологии с эталонной моделью, созданной на стадии проектирования. Для этого используются автоматизированные системы визуального контроля с высоким разрешением, позволяющие детектировать отклонения от заданных параметров ширины линий, размеров контактов и зазоров между элементами.
Одним из критичных параметров является минимальная ширина дорожек и минимальные расстояния между ними. Отклонения более 5-10% от нормативов часто становятся причиной коротких замыканий или обрывов. Контроль выполняется с помощью оптических и электронных микроскопов с последующей цифровой обработкой изображений, что обеспечивает точность измерений до единиц нанометров.
При обнаружении несоответствий автоматизированные системы генерируют отчеты с координатами дефектов для дальнейшего анализа и коррекции технологического процесса. Важной рекомендацией является регулярное калибрование оборудования и использование алгоритмов машинного обучения для повышения точности распознавания аномалий.
Кроме того, для комплексного контроля применяются методы дефектоскопии на основе рентгеновского излучения и термографического анализа, что позволяет выявлять скрытые дефекты, недоступные визуальному контролю. Внедрение многоступенчатого топологического контроля способствует снижению выхода брака и увеличению надежности конечного продукта.
Вопрос-ответ:
Что такое топология интегральных микросхем и почему она важна?
Топология интегральных микросхем — это схема расположения элементов и взаимосвязей между ними на кристалле. Она определяет, как транзисторы, контакты, проводники и другие компоненты размещаются и соединяются. Правильная топология влияет на производительность, энергопотребление и надёжность микросхемы, а также на технологическую возможность её производства.
Какие основные принципы лежат в основе проектирования топологии микросхем?
При проектировании топологии учитываются минимальные размеры элементов, требования к электрическим параметрам, ограничения производственного процесса, а также необходимость снижения паразитных эффектов. Важно обеспечить минимальные задержки сигналов, устойчивость к шуму и соответствие нормам электрической изоляции между элементами.
Как влияет топология на скорость работы интегральной микросхемы?
Топология определяет длину и расположение проводников между элементами. Чем короче и прямее соединения, тем меньше задержка передачи сигналов, что увеличивает скорость работы. Кроме того, правильное распределение нагрузки и оптимизация размещения критических путей помогают снизить время распространения сигналов внутри микросхемы.
Какие методы используются для проверки корректности топологии интегральных микросхем?
Для проверки применяют автоматизированные системы проверки целостности соединений, соответствия проектным правилам производства и анализа возможных ошибок в размещении. Используются методы проверки DRC (Design Rule Check) и LVS (Layout Versus Schematic), которые сравнивают топологию с электрической схемой, выявляя расхождения и нарушения технологических норм.
В чём отличие топологии аналоговых и цифровых интегральных микросхем?
В аналоговых микросхемах топология ориентирована на минимизацию шума, влияние паразитных ёмкостей и индуктивностей, а также на точность работы отдельных компонентов. Для цифровых микросхем ключевым фактором является оптимизация путей сигналов и снижение задержек. Это ведёт к разным подходам в размещении элементов и организации проводников.
Что такое топология интегральной микросхемы и почему она важна при проектировании?
Топология интегральной микросхемы — это совокупность взаимного расположения и соединения различных элементов внутри микросхемы, таких как транзисторы, проводники и контакты. Она определяет физическую структуру схемы на кристалле и напрямую влияет на её работу, надежность и производительность. Правильная топология обеспечивает минимальные задержки сигналов, уменьшение помех и эффективное использование площади кристалла. Ошибки в топологии могут привести к неправильному функционированию или снижению качества изделия, поэтому на этапе проектирования уделяется большое внимание её корректному построению.
