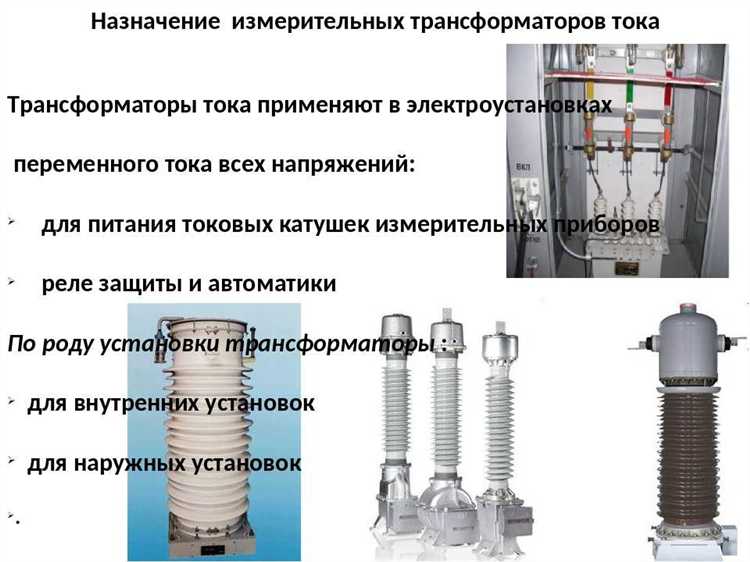

Измерительные трансформаторы тока и напряжения применяются для точного контроля электрических параметров в сетях различного класса напряжения – от низкого до высокого (до 110 кВ и выше). Правильная установка таких трансформаторов гарантирует безопасность оборудования и корректность данных для систем автоматики и учёта электроэнергии.
При монтаже трансформаторов важно соблюдать требования технических регламентов и инструкций производителя, включая выбор места установки с учётом минимизации влияния внешних факторов и обеспечение надёжного контакта. Подключение должно соответствовать схемам и обеспечивать полную изоляцию между первичной и вторичной обмотками.
Замена трансформаторов необходима при выявлении дефектов, снижении точности или устаревании оборудования. Рекомендуется проводить диагностику не реже одного раза в год и планировать замену на основе результатов испытаний, чтобы избежать сбоев в работе электроустановок.
Требования к выбору трансформаторов для замены и установки
При выборе измерительных трансформаторов тока и напряжения необходимо ориентироваться на технические параметры, обеспечивающие точность и безопасность работы. Трансформаторы должны соответствовать номинальному напряжению и току сети, в которую они будут установлены. Номинальное напряжение выбирается с учетом максимального рабочего напряжения оборудования и предполагаемых перенапряжений.
Коэффициент трансформации должен строго соответствовать требованиям схемы учета или защиты, чтобы обеспечить корректную передачу данных на измерительные приборы или защитные реле. Необходимо учитывать класс точности трансформатора: для измерительных целей он обычно не ниже 0,5, для защитных – 5P или 10P, в зависимости от типа защиты и требований нормативных документов.
Выбор трансформаторов по номинальной нагрузке выполняется с учетом подключаемых измерительных приборов и цепей защиты. Перегрузочная способность трансформатора должна обеспечивать надежную работу при кратковременных токах повреждения без искажений сигнала и перегрева.
При замене учитываются габаритные размеры и способ крепления, чтобы исключить необходимость дополнительного монтажа и обеспечить совместимость с существующим оборудованием. Следует проверять тип изоляции и класс напряжения, особенно при работе в агрессивных условиях или на открытом воздухе.
Допускается использование трансформаторов с техническими характеристиками, равными или более высокими по параметрам, чем у старого оборудования, при условии соблюдения всех требований схемы и нормативных документов. Обязательна проверка соответствия сертификатам и протоколам испытаний.
Особое внимание уделяется условиям эксплуатации: влажность, температура окружающей среды и наличие вибраций влияют на выбор материала корпуса и конструктивных особенностей трансформатора.
При установке новых трансформаторов рекомендуется использовать устройства с защитой от перенапряжений и внутренними элементами, снижающими уровень электромагнитных помех, что повышает точность измерений и надежность работы.
Подготовка оборудования и инструментов перед монтажом
Инструмент для монтажа должен включать:
– ключи и отвертки соответствующих размеров;
– измерительные приборы для проверки сопротивления изоляции и первичных обмоток;
– специальные приспособления для крепления трансформаторов и зажимы для кабелей.
Рекомендуется использовать средства индивидуальной защиты: изолирующие перчатки, диэлектрические коврики и защитные очки. Проверка исправности измерительных приборов и их калибровка обязательны до начала работ.
Для точного позиционирования трансформаторов на монтажной панели необходимо подготовить шаблоны или использовать чертежи с точными размерами. Кабельные каналы и соединительные элементы очищают от пыли и влаги.
Последовательность подключения трансформаторов тока и напряжения
Подключение трансформаторов тока (ТТ) и напряжения (ТН) требует точного соблюдения порядка действий для обеспечения корректной работы и безопасности оборудования.
-
Обесточить электроустановку и проверить отсутствие напряжения на местах подключения.
-
Подключить первичные обмотки трансформаторов согласно электрической схеме, строго соблюдая полярность и направление токов.
-
Закрепить и изолировать первичные соединения, исключая возможность механического повреждения и короткого замыкания.
-
Подключить вторичные обмотки трансформаторов тока к измерительным и защитным приборам через специальные зажимы или клеммы, соблюдая порядок и полярность.
-

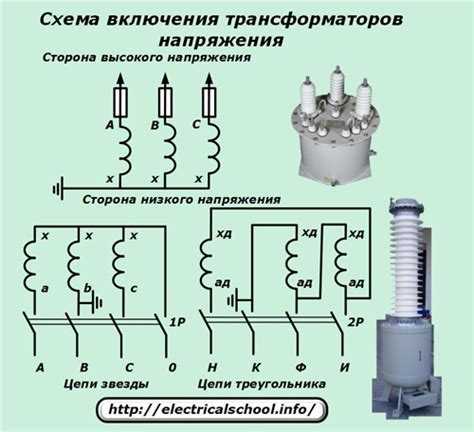

Вторичные обмотки трансформаторов напряжения подключить к соответствующим цепям с учетом фазировки и защитного заземления.
-
Обеспечить надежное заземление нулевых точек трансформаторов напряжения, если это предусмотрено схемой.
-
Проверить целостность изоляции и правильность подключений вторичных цепей с помощью мегаомметра или другого диагностического оборудования.
-
Включить электроустановку и провести проверку правильности работы трансформаторов с помощью тестовых измерений и сравнения с номинальными параметрами.
Особое внимание уделять последовательности подключения вторичных обмоток трансформаторов тока и напряжения, чтобы избежать ошибок фазировки, приводящих к неправильным показаниям и нарушению работы защитных устройств.
Проверка и тестирование трансформаторов после установки
После монтажа измерительных трансформаторов тока и напряжения необходимо выполнить комплекс проверочных процедур для подтверждения правильности подключения и исправности оборудования.

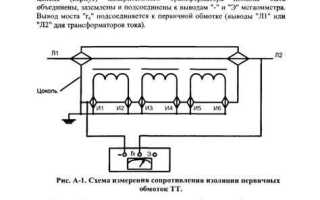

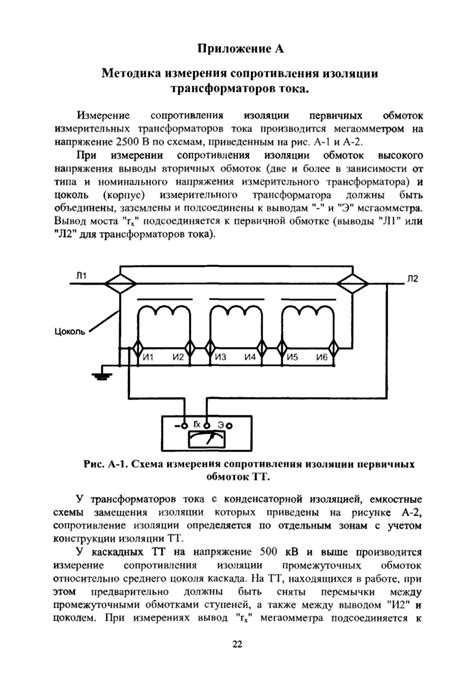

Для трансформаторов тока проводится измерение сопротивления обмоток мегаомметром с напряжением 500 В. Значения сопротивления изоляции должны превышать 100 МОм, при снижении требуется повторная диагностика и возможная замена трансформатора.
Измерение сопротивления обмоток производится также с помощью омметра. Значения сопротивления первичной и вторичной обмоток сравниваются с паспортными данными, отклонения более 10% считаются критичными.
Тест на фазировку проводят подачей сигнала на первичную обмотку с последующим контролем правильности фазовых сдвигов на вторичной стороне с помощью фазометра.
В обязательном порядке выполняется проверка трансформатора напряжения под нагрузкой с измерением выходного напряжения. Отклонение от номинала не должно превышать 1%.
Для трансформаторов тока измеряется ток нагрузки на вторичной стороне, проверяется соответствие расчетным параметрам. Несоответствие свидетельствует о неправильном подключении или повреждении.
Проводится испытание трансформаторов на отсутствие короткого замыкания и обрывов с помощью тестера цепей, а также проверка надежности заземления корпуса.
Все результаты заносятся в протокол с указанием даты, показаний измерительных приборов и фамилии ответственного специалиста.
Только после успешного прохождения всех тестов трансформаторы допускаются к эксплуатации.
Меры безопасности при работе с измерительными трансформаторами
Перед началом монтажа и замены измерительных трансформаторов необходимо отключить питание и убедиться в полном обесточивании оборудования. Проверка отсутствия напряжения выполняется с помощью специализированных тестеров, имеющих соответствующую категорию измерений.
Измерительные трансформаторы не допускается включать без нагрузки на вторичной обмотке. Открытая вторичная обмотка при подаче первичного тока может вызвать опасное высокое напряжение, представляющее угрозу для персонала и оборудования.
Все соединения и заземления должны быть выполнены надёжно, без повреждений изоляции и с соблюдением заводских рекомендаций. Заземление вторичной цепи обязательно для предотвращения накопления потенциалов и снижения риска поражения электрическим током.
При замене трансформаторов запрещено выполнять работы в условиях влажности и при отсутствии средств индивидуальной защиты, таких как изолирующие перчатки и диэлектрические коврики.
Персонал должен иметь соответствующую квалификацию и проходить инструктаж по технике безопасности с фиксацией в журнале. Работа с измерительными трансформаторами требует строгого соблюдения ПУЭ и правил эксплуатации электроустановок.
Перед подключением нового трансформатора необходимо проверить маркировку и параметры, чтобы исключить ошибки, которые могут привести к перегрузке или неправильной работе защитных устройств.
Все инструменты и оборудование для монтажа должны быть исправны, изолированы и предназначены для работы с высоковольтным оборудованием.
Для контроля и диагностики используются приборы с гальванической развязкой, чтобы избежать повреждений и опасных ситуаций.
Особенности замены трансформаторов в действующих электрических сетях
Обязательна проверка состояния заземления и исправности средств блокировки для предотвращения подачи напряжения в момент монтажа. Все операции должны выполняться в соответствии с требованиями ПУЭ и инструкциями по охране труда.
Подключение нового трансформатора должно строго соответствовать схеме сети. При замене необходимо учитывать полярность и номинальные параметры, чтобы избежать искажений в измерениях и повреждений оборудования.
После установки проверяют изоляцию обмоток мегаомметром с напряжением не ниже 500 В. При несоответствии значений допуска работу повторяют после выявления и устранения причин снижения изоляции.
Рекомендуется проводить испытания трансформатора под нагрузкой с контролем температуры и токов, чтобы выявить скрытые дефекты до ввода оборудования в эксплуатацию.
Во время замены важно исключить механические повреждения и загрязнение контактных соединений. Все соединения должны быть тщательно затянуты и защищены от окисления.
После завершения монтажа проводят комплексную проверку цепей защиты и измерительных приборов для гарантии корректной работы системы.
Вопрос-ответ:
Какие основные требования предъявляются при монтаже измерительных трансформаторов тока и напряжения?
При установке измерительных трансформаторов необходимо обеспечить правильное электрическое соединение, надежную механическую фиксацию и соблюдение безопасности персонала. Важно соблюдать полярность и ориентацию трансформатора согласно схемам, а также исключить влияние внешних магнитных полей и механических вибраций. Также необходимо обеспечить доступ для технического обслуживания и проверки устройств.
Как часто рекомендуется проводить замену измерительных трансформаторов и по каким признакам определяется необходимость замены?
Срок эксплуатации зависит от условий работы и качества оборудования, но обычно замена производится при выявлении отклонений в характеристиках, таких как изменение коэффициента трансформации, повреждения изоляции, появление шумов или механических дефектов. Рекомендуется регулярно проводить диагностику, и при ухудшении параметров или после аварийных воздействий проводить замену для сохранения точности измерений.
Какие особенности монтажа трансформаторов тока и напряжения в закрытых распределительных устройствах?
В закрытых распределительных устройствах монтаж требует соблюдения ограниченного пространства и условий теплоотвода. Необходимо правильно располагать трансформаторы для исключения перегрева и обеспечения вентиляции. Особое внимание уделяется изоляции и защите от коротких замыканий, а также точному подключению к измерительным цепям без нарушения параметров безопасности.
Какие меры безопасности нужно соблюдать при замене трансформаторов в работающей электроустановке?
Перед началом работ требуется отключить питание соответствующего участка и убедиться в отсутствии напряжения на выводах трансформатора. Используют средства индивидуальной защиты и специальные инструменты с изолированными рукоятками. В случае замены под нагрузкой применяют специальные методы и устройства, минимизирующие риск возникновения дуги или короткого замыкания.
Как правильно проверить работоспособность трансформатора после установки или замены?
После монтажа проводят визуальный осмотр, проверку надежности креплений и правильности электрических соединений. Затем измеряют параметры трансформации — коэффициент, сопротивление изоляции и наличие коротких замыканий. При необходимости выполняют испытания под нагрузкой с использованием тестового оборудования, чтобы удостовериться в точности и стабильности показаний.
Какие основные этапы необходимо выполнить при установке измерительных трансформаторов тока и напряжения?
При установке измерительных трансформаторов тока и напряжения нужно соблюдать определённую последовательность действий. Сначала необходимо отключить питание и обеспечить безопасность работ. Затем проводят визуальный осмотр оборудования, проверяют целостность и соответствие маркировке. После этого трансформаторы закрепляют на предназначенных для них местах, обеспечивая правильное положение и надежное крепление. Следующий шаг — подключение первичных и вторичных цепей согласно схемам, при этом особое внимание уделяется правильности фазировки и полярности. В завершение выполняется проверка изоляции и проведение испытаний на отсутствие коротких замыканий, после чего трансформаторы вводят в эксплуатацию.
