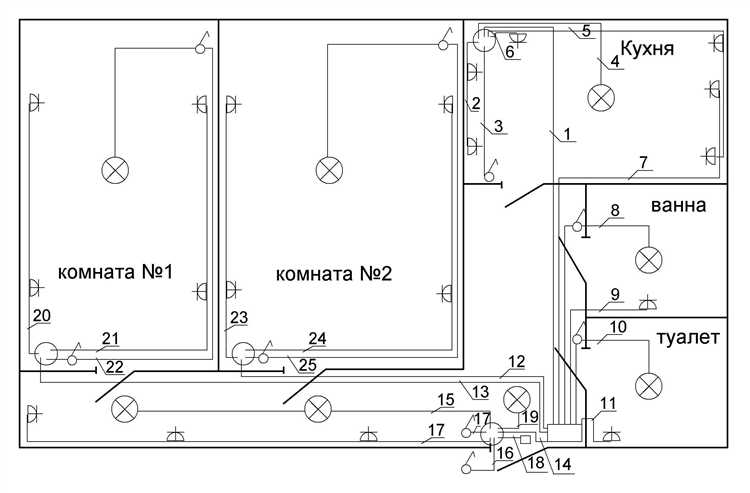

Что представляет собой электропроводка согласно правилам

Электропроводка в жилых, общественных и производственных зданиях подлежит строгому нормативному регулированию. Основные требования к проектированию, монтажу и эксплуатации устанавливаются ПУЭ (Правила устройства электроустановок), СП 256.1325800.2016 и рядом ГОСТов. Несоблюдение этих норм может привести к перегреву проводников, короткому замыканию и пожару, что делает их выполнение обязательным на всех этапах работ.

Согласно действующим стандартам, сечение жилы провода подбирается исходя из расчетной нагрузки и длины линии, с учетом допустимых токов по ПУЭ. Для розеточных групп жилых помещений минимально допустимое сечение составляет 1,5 мм² при использовании меди и 2,5 мм² – при подключении мощных потребителей. При этом алюминиевые провода в новых электропроводках не допускаются, за исключением случаев, когда это обосновано проектом и применены соответствующие меры компенсации.

Кабели должны иметь двойную изоляцию, стойкую к механическим повреждениям и воздействию температуры. В скрытой проводке обязательна прокладка в гофрированных трубах, металлорукавах или пластиковых коробах с негорючими свойствами. Запрещено использовать провода с поврежденной оболочкой, скрутки вместо сертифицированных соединений и прокладывать линии под потенциально опасными участками, например, под водопроводом.

Все элементы электропроводки – автоматы, УЗО, распределительные коробки, соединительные клеммы – должны иметь соответствующие сертификаты и быть рассчитаны на рабочее напряжение не менее 230 В. Монтаж выполняется квалифицированным персоналом с допуском к работам в электроустановках, а результат подлежит проверке на соответствие проекту и нормам безопасности.

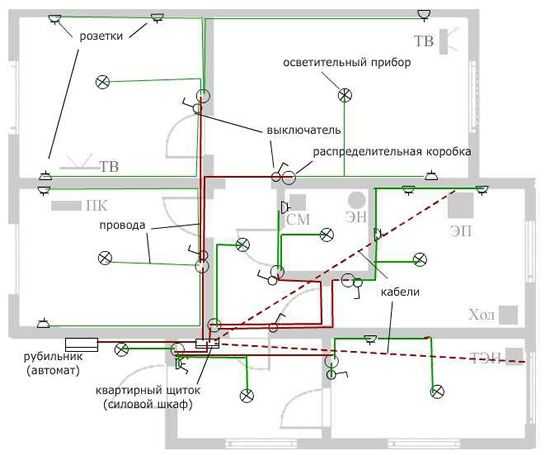

Допустимые типы кабелей и проводов для скрытой и открытой проводки

Для скрытой электропроводки в жилых и общественных зданиях нормативами допускается применение кабелей с медными жилами, в негорючей изоляции, устойчивой к воздействию внешней среды. Наиболее распространённые типы – ВВГнг-LS и NYM. Кабель ВВГнг-LS отличается пониженным дымо- и газовыделением, что соответствует требованиям пожарной безопасности. NYM обладает двойной изоляцией и дополнительным слоем между жилами, что повышает механическую прочность при укладке в стены или штробы.

В сухих помещениях допустима прокладка скрытой проводки с использованием кабеля ПВС, но только при условии прокладки в трубах или гофре, обеспечивающей защиту от повреждений. При монтаже в пустотных бетонных плитах и гипсокартонных перегородках рекомендуется использовать кабели с маркировкой FRLS или FRHF для обеспечения огнестойкости.

Для открытой прокладки на поверхности стен и потолков применяются кабели ВВГнг-LS, а также бронированные варианты типа АВБбШв в технических и производственных помещениях. При этом обязательна укладка на кабель-каналы, лотки либо фиксация с помощью скоб с допустимым шагом, установленным в СП 256.1325800.2016.

Провода типа ПУНП, ППВ и ШВВП не рекомендуются для стационарной электропроводки согласно современным требованиям, особенно в скрытых зонах. Эти марки не обеспечивают должной механической и термической устойчивости и могут применяться только во временных соединениях и при питании мобильных устройств.

Во всех случаях кабель должен соответствовать ГОСТ 31996 и иметь сертификат соответствия пожарным и электрическим нормам. Монтаж допускается только с соблюдением температурных и нагрузочных характеристик, указанных в технической документации производителя.

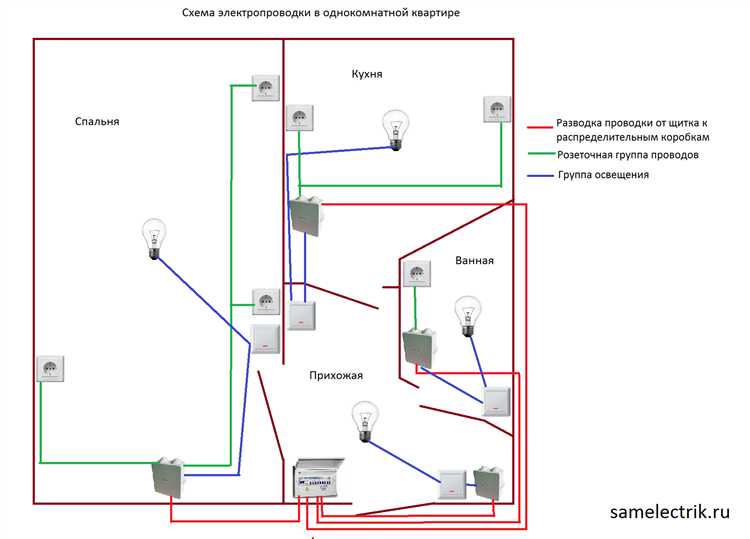

Нормы прокладки электропроводки в жилых и нежилых помещениях

Прокладка электропроводки в жилых помещениях регламентируется нормами ПУЭ, СП 31-110-2003 и СП 256.1325800.2016. Внутри помещений жилого назначения проводка должна размещаться строго горизонтально или вертикально относительно стен и потолков. Диагональная укладка запрещена. Расстояние от розеток и выключателей до пола должно составлять 0,3 и 0,9–1,0 м соответственно.

При скрытой прокладке в жилых зданиях провода укладываются в штробах или гофротрубах с соблюдением расстояний: не менее 100 мм от газовых труб, не менее 500 мм от отопительных приборов. В местах прохода через стены используются гильзы из негорючих материалов, заполненные огнестойким герметиком.

В нежилых помещениях (офисы, склады, технические помещения) допускается как скрытая, так и открытая прокладка. Открытая проводка выполняется в кабель-каналах или металлических трубах, при этом материалы каналов должны иметь степень защиты не ниже IP20 для сухих помещений и IP44 – для влажных. В производственных помещениях обязательна защита от механических повреждений и воздействий агрессивной среды.

В помещениях с повышенной влажностью (санузлы, кухни, прачечные) проводка выполняется с учетом зон безопасности согласно ПУЭ. В зонах 0 и 1 допускается прокладка только проводов в герметичных оболочках и подачей напряжения через УЗО на 30 мА. Розетки разрешены только в зоне 3 при наличии защиты УЗО и соответствующего IP-класса.

При прокладке в потолках, стенах и полах необходимо исключить совместную укладку силовых и слаботочных линий без разделения в отдельные каналы. Также запрещается прокладка электропроводки в вентиляционных и дымоходных каналах.

Монтаж в многоквартирных домах осуществляется с обязательным учетом проектной документации, включающей трассировку, выбор сечений и точек коммутации. Ответвления выполняются в распаечных коробках, к которым должен быть обеспечен доступ для обслуживания.

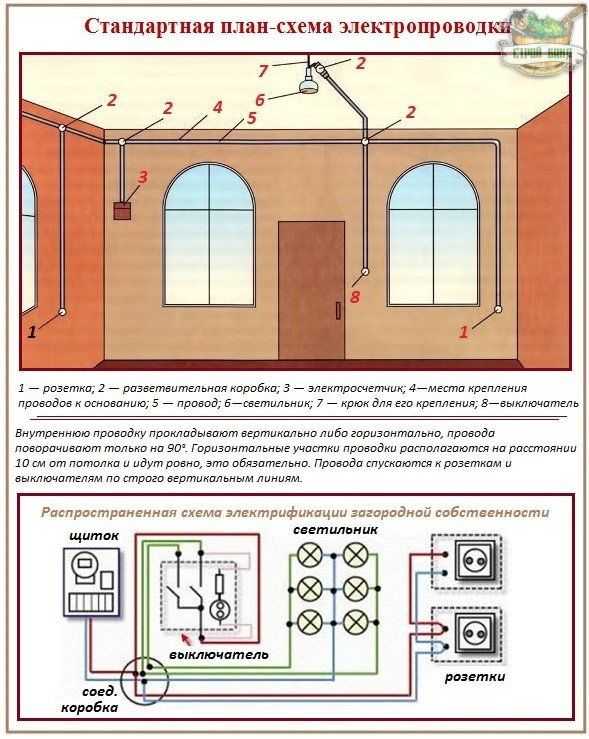

Требования к соединениям, ответвлениям и клеммным соединителям

Согласно ПУЭ, соединения и ответвления проводников должны обеспечивать электрическую и механическую прочность, соответствующую сечению и материалу жил. Применение скруток без последующего опрессовки, сварки или пайки не допускается. В помещениях с повышенной влажностью или агрессивной средой запрещено использовать пайку как единственный способ соединения.

Ответвления следует выполнять в распределительных коробках, при этом каждый контакт должен быть легко доступен для осмотра и обслуживания. Соединения вне коробок допускаются только при условии использования специальных соединительных устройств, соответствующих классу защиты не ниже IP20, а в пыльных и влажных зонах – не ниже IP54.

Клеммные соединители должны быть рассчитаны на токовую нагрузку, превышающую номинальный ток линии не менее чем на 25%. Использование клемм с винтовым зажимом требует периодической подтяжки, поэтому в ответственных цепях рекомендуется применение пружинных или самозажимных клемм, не нуждающихся в обслуживании. Запрещено подключение алюминиевых и медных проводников в одну клемму без применения переходных элементов, предотвращающих электрохимическую коррозию.

Число соединений в одной распределительной коробке должно быть минимально необходимым. Для медных жил допускается не более двух соединений на один контакт. В многожильных проводах концы должны быть предварительно оконцованы с помощью гильз или наконечников, обеспечивающих равномерное распределение давления в клемме.

Проверка соединений после монтажа обязательна: термография, контроль сопротивления переходных контактов, а в распределительных устройствах – проверка отсутствия нагрева при нагрузке. Некачественные соединения являются причиной до 40% пожаров, связанных с электропроводкой, что требует строгого соблюдения нормативных требований при их выполнении.

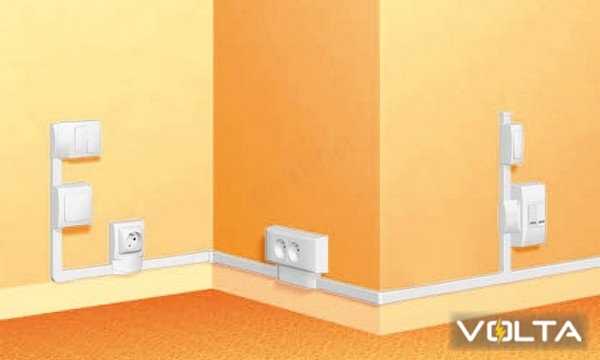

Правила размещения распаечных коробок и распределительных щитов

Расположение распаечных коробок и распределительных щитов регламентируется СП 31-110-2003, ПУЭ и иными нормативными актами. Нарушения при их установке могут привести к отказу электросети и усложнению обслуживания.

Основные требования к размещению распаечных коробок:

• Допускается установка только в легко доступных местах. Запрещено закрывать коробки отделочными материалами, мебелью или стационарными элементами интерьера.
• Высота установки – на уровне не менее 150–200 мм от потолка, за исключением специальных случаев (например, встраиваемых конструкций).
• Коробки должны располагаться строго по вертикали и горизонтали от розеток, выключателей и светильников, обеспечивая логичную трассировку кабеля.
• В местах соединения проводников допускается применение только сертифицированных коробок с крышками. Открытые соединения недопустимы.
• Количество соединений в одной коробке ограничено – не более четырех жил на клеммной группе при сечении до 2,5 мм².

Требования к размещению распределительных щитов:

• Щиты размещаются вне санитарных зон, кухонь и ванных помещений. Допускается установка в тамбурах, коридорах и технических нишах.
• Высота от пола до центра автоматики – 1,4–1,7 метра для удобства доступа без применения стремянок или подставок.
• Расстояние от края щита до проемов, углов и других инженерных конструкций – не менее 150 мм.
• Перед щитом должно быть обеспечено свободное пространство не менее 1 метра для обслуживания.
• Щит должен быть защищён от воздействия влаги, пыли и механических повреждений. Степень защиты – не ниже IP31, а при наружной установке – IP54 и выше.

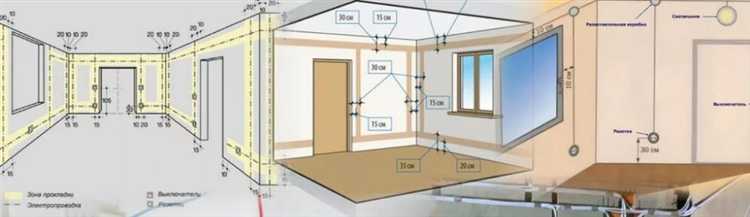

Минимальные расстояния от электропроводки до труб, проёмов и газовых коммуникаций

Электропроводка должна прокладываться с соблюдением чётко установленных расстояний до инженерных коммуникаций и строительных элементов. Согласно ПУЭ и СП 256.1325800.2016, минимальное расстояние от проводов и кабелей до газопроводов должно составлять не менее 400 мм при параллельной прокладке. При пересечении расстояние увеличивается до 100 мм, а сами участки необходимо изолировать негорючими материалами.

От труб с горячей водой и отоплением следует отступать не менее 100 мм, чтобы исключить перегрев изоляции. Если требуется пересечение, используются специальные гильзы из металла или огнестойкого пластика. Эти гильзы должны выходить за пределы трубы не менее чем на 10 мм с каждой стороны.

До труб холодного водоснабжения допустимо уменьшение расстояния до 50 мм, но только при условии отсутствия конденсата и применения влагостойкой изоляции кабеля. При неизбежном пересечении кабель также должен быть защищён гильзой.

От вентиляционных каналов и дымоходов расстояние должно составлять минимум 300 мм. Это обусловлено повышенной температурой и риском повреждения кабеля в случае утечки горячего воздуха или продуктов сгорания.

При прокладке вдоль дверных и оконных проёмов необходимо отступать не менее 100 мм от краёв проёма. Если прокладка идёт в стене, кабель размещают строго вертикально или горизонтально от границ проёмов для обеспечения последующего ремонта и визуального контроля трассы.

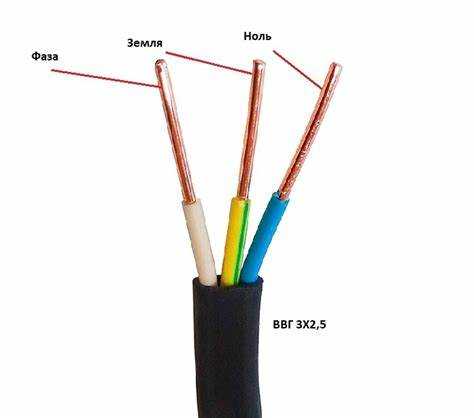

Условия обязательного применения защитных устройств и автоматов

Защитные устройства и автоматические выключатели обязательны в следующих случаях:

• Для защиты электрических цепей жилых и общественных зданий с номинальным током выше 16 А.
• При использовании проводки из медных и алюминиевых жил сечением 1,5 мм² и выше, чтобы предотвратить перегрузки и короткие замыкания.
• В цепях, питающих бытовые электроприборы и освещение, если напряжение выше 50 В переменного тока или 120 В постоянного тока.
• Для обеспечения селективной защиты по этажам и зонам в распределительных щитах.
• В помещениях с повышенной влажностью и взрывоопасными зонами – для исключения риска возгорания и поражения электрическим током.
• При подключении мощного электрооборудования, где пусковые токи значительно превышают номинальные значения.

Выбор автоматов определяется с учетом:

1. Номинального тока проводника и допустимой нагрузки по тепловому режиму.
2. Характеристики автоматического выключателя по времени-току (тип B, C, D), соответствующей типу нагрузки.
3. Необходимости защиты от токов утечки с применением УЗО или дифференциальных автоматов.
4. Обеспечения быстрого отключения при коротких замыканиях, чтобы минимизировать повреждения.

Автоматы и защитные устройства должны устанавливаться на вводе в здание, а также на каждом ответвлении с отдельной нагрузкой. При отсутствии автоматов допускается применение плавких предохранителей с соответствующим номиналом, однако они уступают по надежности и удобству эксплуатации.

Для повышения безопасности важно соблюдать рекомендации по калибровке защитных устройств в соответствии с ПУЭ и ГОСТ Р 50571, а также проводить регулярную проверку их работоспособности.

Вопрос-ответ:

Какие нормы регулируют выбор автоматических выключателей для бытовой электропроводки?

Выбор автоматических выключателей определяется максимальным током нагрузки и характеристиками проводки. Согласно правилам, номинальный ток автомата должен соответствовать расчетному току нагрузки и не превышать допустимый ток для используемых проводников. При этом учитывается тип нагрузки (осветительная, силовая), а также условия прокладки кабеля. Например, для линий освещения обычно применяют автоматы на 10–16 А, для розеточных групп – на 16–25 А, а для мощных электроприборов – на 32 А и выше.

Как правильно организовать защиту от поражения электрическим током в жилых помещениях?

Защита от поражения током обеспечивается с помощью устройства защитного отключения (УЗО) и зануления или заземления. УЗО реагирует на утечки тока и отключает цепь при превышении порога, что предотвращает травмы и возгорания. В жилых зданиях необходимо применять УЗО с чувствительностью 30 мА для розеточных групп, особенно в помещениях с повышенной влажностью. Кроме того, важно правильно подключить заземляющий контур и проверить его сопротивление согласно нормативам.

Какие требования предъявляются к прокладке электропроводки в помещениях с повышенной влажностью?

В таких помещениях проводка должна иметь степень защиты, соответствующую условиям эксплуатации. Чаще всего применяют кабели с изоляцией, устойчивой к воздействию влаги, и размещают проводку в гофрированных трубах или металлических коробах. Распределительные коробки и розетки должны иметь класс защиты IP не ниже IP44. Кроме того, обязательным является использование УЗО, чтобы обеспечить дополнительный уровень безопасности.

Каковы допустимые минимальные расстояния между электропроводкой и газовыми коммуникациями?

Правила требуют выдерживать минимальные расстояния для предотвращения опасных ситуаций. Обычно расстояние от электропроводки до газовых труб должно составлять не менее 150 мм, если проводка проложена открыто. При скрытой прокладке расстояние может быть меньше, но при этом проводка должна быть защищена негорючими материалами или металлическими трубами. Соблюдение этих норм снижает риск возгорания и обеспечивает безопасность эксплуатации.

Какие материалы и кабели допускаются для скрытой проводки в жилых зданиях?

Для скрытой проводки в жилых помещениях используют кабели с негорючей или малогорючей изоляцией, соответствующей классу пожарной безопасности. Наиболее распространены марки с медными жилами, изоляцией из ПВХ или сшитого полиэтилена. Кабели должны иметь маркировку, подтверждающую соответствие стандартам и допуск к использованию в жилых помещениях. Кроме того, важна правильная прокладка без перегибов и соблюдение рекомендаций по максимальной нагрузке на жилу.

Какие основные требования предъявляются к материалам для электропроводки согласно действующим нормам?

Согласно действующим правилам, материалы для электропроводки должны обладать огнестойкостью, изоляцией, способной выдерживать заданные напряжения, и соответствовать маркам, рекомендованным для конкретного типа проводки (открытой или скрытой). Кабели и провода обязаны иметь сертификаты качества, подтверждающие их безопасность и соответствие стандартам. Важно также учитывать условия эксплуатации — влажность, температура и механические нагрузки — чтобы выбрать подходящий материал, который не потеряет свои свойства с течением времени и не станет причиной аварийных ситуаций.

Как соблюдение правил прокладки электропроводки влияет на безопасность жилого помещения?

Правильное выполнение проводки по установленным нормам существенно снижает риск короткого замыкания, возгорания и поражения электрическим током. Соблюдение требований к прокладке включает выбор допустимых трасс, использование защитных оболочек и правильное размещение кабелей с учётом минимальных расстояний до других коммуникаций. Также важна установка устройств защиты — автоматических выключателей и УЗО, — которые оперативно отключают питание при аварийных ситуациях. Все эти меры обеспечивают надежную и безопасную эксплуатацию электросети в доме.
