Пожар на трансформаторе представляет непосредственную угрозу как для персонала, так и для устойчивости электроснабжения. Основные причины возгораний – короткое замыкание в обмотках, утечка трансформаторного масла, перегрузка оборудования, а также воздействие внешней среды. В таких ситуациях важно действовать строго по установленному алгоритму, не допуская паники и задержек.
При обнаружении признаков возгорания – дыма, характерного запаха, резкого шума или срабатывания автоматической защиты – персонал обязан немедленно сообщить о происшествии диспетчеру и приступить к локализации пожара, если это не угрожает жизни. В первую очередь отключаются высоковольтные цепи, подача напряжения прекращается дистанционно с соблюдением всех норм по безопасному отключению.
Особое внимание уделяется отключению систем маслоснабжения и предотвращению распространения огня на соседнее оборудование. Использование средств пожаротушения – углекислотных или порошковых огнетушителей – допускается только при отсутствии напряжения на токоведущих частях. При наличии трансформаторного масла в зоне горения необходимо задействовать пеногенераторы или систему стационарного тушения, если она предусмотрена проектом.
После локализации возгорания персонал обязан обеспечить охрану зоны пожара до прибытия пожарной части и технических специалистов. Все действия фиксируются в оперативном журнале с указанием времени, принятых мер и задействованных сотрудников. Несоблюдение регламентов в подобных ситуациях может привести к поражению электрическим током, взрывам или повторному воспламенению.
Определение очага возгорания и его классификация
Наиболее частыми источниками возгорания являются трансформаторное масло, изоляция обмоток, контактные соединения и силовые вводы. Если огонь возникает в верхней части трансформатора, вероятно, повреждены расширитель или предохранительное маслоуказательное устройство. В случае горения в нижней части следует подозревать разрушение бака или утечку масла на нагретые поверхности.
Классификация пожаров трансформаторов осуществляется по следующим признакам:
- По степени охвата: локальный (в пределах одного узла), частичный (задета часть оборудования), полный (поражён весь трансформатор).
- По характеру горючего материала: масляные (масло, пары масла), твердые изоляторы (бумага, лак), комбинированные.
- По стадии развития: начальная (дым без пламени), активная (открытое пламя), стадия распространения (возможен взрыв).
Оценка типа и масштаба возгорания должна проводиться быстро, с учетом визуальных признаков и показаний автоматических систем контроля. Важно учитывать вероятность повторного воспламенения при неполной ликвидации очага, особенно при высоких остаточных температурах в зоне горения.
Отключение трансформатора от сети и блокировка оборудования
Отключение осуществляется дистанционно через системы релейной защиты или вручную на распределительных устройствах, если автоматическое отключение не сработало. При ручном отключении необходимо использовать изолирующие штанги и соблюдать безопасную дистанцию, особенно при горении маслонаполненных трансформаторов.
После отключения основного выключателя трансформатора персонал обязан убедиться в отсутствии остаточного напряжения на обмотках и отходящих линиях. Только после полной разрядки допускается переход к следующим действиям.
Блокировка оборудования проводится для исключения его повторного включения до устранения очага возгорания и последующей технической проверки. На приводах отключающей аппаратуры устанавливаются механические блокировки и вывешиваются предупредительные знаки: «Не включать – работают люди».
Блокируются все элементы, связанные с трансформатором: маслонаполненные вводы, выключатели нагрузки, разъединители. Запрещается проведение переключений в зоне пожара до получения разрешения от ответственного за электробезопасность.
При наличии трансформаторов с автоматической системой АВР, её необходимо отключить, чтобы исключить попытки автоматического повторного ввода питания на повреждённое оборудование.
Все действия по отключению и блокировке должны фиксироваться в оперативном журнале с указанием времени, задействованных лиц и выполненных операций.
Применение первичных средств пожаротушения на месте
При возгорании трансформатора персонал обязан действовать в строгом соответствии с утверждённой инструкцией, используя доступные первичные средства пожаротушения до прибытия специализированных подразделений. Применение этих средств допустимо только в случае, если отсутствует угроза жизни и обеспечена электробезопасность.
При локальных возгораниях масла, выброшенного из бака трансформатора, целесообразно использование огнетушителей типа ОУ (углекислотные) и порошковых огнетушителей с маркой ОП-5 или ОП-10. Их применение допустимо при тушении очагов на поверхности, при этом необходимо стоять с подветренной стороны и соблюдать безопасную дистанцию не менее 3 метров.
При горении изоляции кабельных соединений в маслонаполненном оборудовании эффективны порошковые составы на основе фосфатов. Огнетушитель следует направлять в основание пламени короткими импульсами, избегая прямого попадания струи на токоведущие части.
Категорически запрещено применять воду или водные растворы для тушения трансформаторов, находящихся под напряжением, ввиду высокого риска поражения электрическим током. При наличии системы воздушно-пенного тушения её активация возможна только после подтверждения отключения оборудования и заземления всех токоведущих элементов.
Применение песка допускается при начальных стадиях горения, если возгорание локализовано на горизонтальных поверхностях и не сопровождается активным выбросом масла. Насыпание должно производиться равномерно, без резких движений, чтобы не спровоцировать разбрызгивание горючих веществ.
Перед использованием любых средств пожаротушения необходимо убедиться в исправности огнетушителей, наличии пломбы, давления в допустимом диапазоне и сроке годности. Ответственный персонал должен проходить регулярную подготовку по использованию огнетушащих составов с учётом конкретных характеристик силового оборудования.

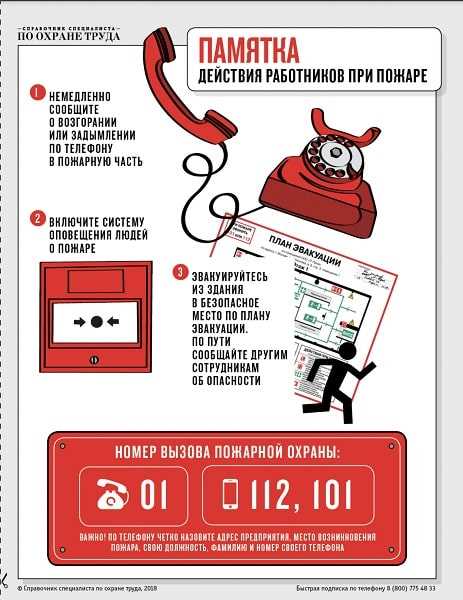

Оповещение диспетчерской и экстренных служб
При возникновении пожара на трансформаторе оператор обязан немедленно сообщить о происшествии в оперативно-диспетчерскую службу предприятия. Передача информации должна быть чёткой и включать: точное место возгорания (номер трансформатора, подстанции, ячейки), тип трансформатора (силовой, измерительный), признаки пожара (наличие открытого огня, задымление, хлопки), а также возможную угрозу смежному оборудованию.
После оповещения диспетчера незамедлительно вызываются экстренные службы по телефону 112. В сообщении необходимо указать:
1. Адрес объекта с указанием проходной или ближайшего въезда для пожарной техники.
2. Характер возгорания (масляный трансформатор, возможный выброс масла, наличие взрывоопасной среды).
3. Данные по отключению электроустановки (если она обесточена или ещё находится под напряжением).
4. Количество задействованного персонала и проведённые действия по эвакуации.
До прибытия пожарных подразделений диспетчер обязан обеспечить постоянную связь с местом происшествия, координировать действия персонала и при необходимости передавать обновлённую информацию службам. Все переговоры и передача сведений фиксируются в оперативном журнале. При наличии автоматизированной системы оповещения используется параллельная передача сигнала тревоги в центр противопожарного мониторинга.
При срабатывании системы раннего обнаружения пожара, сигнал автоматически должен поступить в диспетчерскую с индикацией конкретного узла. В этом случае оператор обязан подтвердить получение сигнала и инициировать ручной вызов служб, не полагаясь исключительно на автоматическую систему.
Особое внимание уделяется тому, чтобы при оповещении не допускались временные задержки из-за попыток самостоятельно ликвидировать пожар без предварительного информирования. При любом признаке возгорания приоритетом является немедленное оповещение соответствующих инстанций.
Эвакуация персонала из зоны задымления и возможного взрыва
При возникновении пожара на трансформаторе и появлении признаков задымления или угрозы взрыва, персонал обязан немедленно покинуть опасную зону. Отсрочка эвакуации повышает риск отравления продуктами горения и получения травм от возможной детонации масла или оборудования.
Эвакуация проводится по заранее отработанным маршрутам, обозначенным на планах противопожарной защиты объекта. При этом приоритет отдается кратчайшим безопасным путям, не проходящим рядом с маслонаполненным оборудованием и силовыми кабелями.
- Использовать средства индивидуальной защиты органов дыхания (фильтрующие или изолирующие противогазы), если имеются признаки задымления.
- Не задерживаться для сбора личных вещей или завершения рабочих задач.
- При наличии пострадавших – сообщить руководителю смены и, если позволяют условия, оказать помощь только при отсутствии угрозы собственной безопасности.
- Избегать лифтов и технических шахт; использовать лестницы и эвакуационные выходы.
- Контролировать состояние коллег: при ухудшении самочувствия (дезориентация, удушье, ожоги) – немедленно сигнализировать и покинуть зону.
После выхода из зоны поражения персонал обязан собраться в контрольной точке сбора, указанной в инструкции по эвакуации. Присутствие каждого работника проверяется по списку. Отсутствие кого-либо немедленно докладывается ответственному за эвакуацию.
Особое внимание уделяется удалению сотрудников из зоны возможного вторичного взрыва, если трансформатор содержит значительный объем масла или подключен к высоковольтным цепям. В случае усиления пламени или звуков, указывающих на давление внутри бака, персонал должен отойти на безопасное расстояние не менее 50 метров и укрыться за капитальными конструкциями.
Фиксация происшествия и передача информации ответственным лицам
При обнаружении пожара на трансформаторе необходимо немедленно зафиксировать время и точное место возгорания, а также состояние оборудования и окружающей обстановки. Для фиксации используют специально предназначенные журналы происшествий или цифровые системы регистрации, если они предусмотрены на объекте.
Сбор информации должен включать описание характера возгорания (например, горение масла, искрение, дым), степень задымления, наличие повреждений на трансформаторе и ближайшем оборудовании. Также фиксируют условия доступа к очагу пожара и меры, уже предпринятые для его локализации.
Полученные данные передаются непосредственно ответственному лицу, назначенному за пожарную безопасность, с обязательным указанием времени сообщения и контактных данных передающего. При отсутствии такого лица информация направляется в диспетчерскую службу или аварийно-диспетчерский пункт предприятия.
Для передачи применяются средства оперативной связи: стационарный телефон, радиостанция или мобильное устройство. При этом сообщение должно содержать четкий алгоритм: «Что произошло – Где произошло – Когда произошло – Какие меры предприняты». Важно избегать неточной или неполной информации, чтобы исключить задержки в реагировании.
После передачи информации необходимо подтвердить её получение ответственным лицом. Если подтверждение не поступило, передача повторяется через альтернативные каналы связи или через других сотрудников.
Документирование происшествия продолжается на протяжении всего инцидента, с обновлением данных о развитии ситуации и результатах предпринятых действий, что обеспечивает точность последующего анализа и расследования.
Вопрос-ответ:
Какие действия должен выполнить персонал при обнаружении возгорания на трансформаторе, чтобы минимизировать риск распространения огня?
При выявлении пожара на трансформаторе первым делом необходимо немедленно отключить оборудование от электросети, используя аварийные выключатели. Затем персонал обязан оповестить диспетчерскую службу и пожарных, передав точную информацию о месте и характере возгорания. Следующий шаг — эвакуация людей из опасной зоны, избегая паники. Если ситуация позволяет, можно использовать первичные средства пожаротушения — огнетушители, специальные порошковые составы или песок. Важно не приближаться к трансформатору с водой, поскольку это повышает риск поражения электрическим током и взрыва.
Какие признаки указывают на возможность взрыва трансформатора при пожаре и как персоналу следует действовать в такой ситуации?
Возможность взрыва проявляется через сильное гудение или треск, резкое увеличение дыма и пламени, а также вибрацию корпуса трансформатора. При появлении таких признаков персонал обязан немедленно покинуть опасную зону и организовать эвакуацию остальных сотрудников. При этом запрещается предпринимать попытки тушения самостоятельно, так как существует риск травм и распространения огня. О месте происшествия нужно как можно скорее сообщить экстренным службам, указав наличие потенциально взрывоопасного оборудования.
Какие первичные средства пожаротушения подходят для использования при возгорании трансформатора и почему?
Для тушения трансформатора применяют углекислотные и порошковые огнетушители, а также специальные сухие вещества и песок. Углекислота подавляет горение, не проводит электрический ток и не наносит вред оборудованию. Порошковые огнетушители эффективны при тушении масляных и электрических пожаров, создавая пленку, которая препятствует доступу кислорода. Использование воды категорически запрещено из-за опасности короткого замыкания и поражения током.
Каким образом должна фиксироваться информация о пожаре на трансформаторе и кому ее необходимо передавать?
Информация о пожаре фиксируется в журнале происшествий с указанием времени обнаружения, места, характера возгорания и предпринятых действий. Ответственные лица должны немедленно получить эту информацию для оперативного реагирования. Кроме того, данные передаются диспетчерской службе и руководству объекта. При необходимости подготовляется отчет для пожарной инспекции с подробным описанием инцидента и его последствий.
