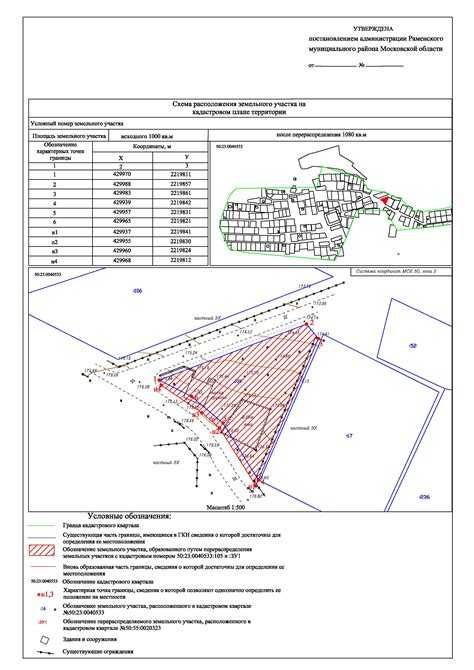

Схема КПТ (контуров по точкам) – это официальный графический документ, отображающий точное местоположение и конфигурацию границ земельного участка в системе координат. Она создаётся на основе данных государственного кадастра и используется для оформления прав, межевания, уточнения границ и внесения изменений в ЕГРН. Документ выдаётся в виде электронного файла XML и может содержать сопроводительное изображение в формате JPEG или PDF для визуального представления границ.
На схеме КПТ отображаются координаты поворотных точек участка, номера этих точек, площадь в квадратных метрах, а также сведения об участке: кадастровый номер, категория земель, вид разрешённого использования, форма собственности и контуры, если участок имеет сложную форму. Кроме того, в схеме указываются смежные участки с их кадастровыми номерами, что важно при согласовании границ.
Для кадастрового инженера схема служит основой при подготовке межевого или технического плана. Для собственника – это инструмент проверки корректности сведений в Росреестре. При несоответствии фактических границ данным на схеме необходимо провести уточнение, подать заявление и внести исправления через кадастрового инженера. Использовать старые или неточные схемы для заключения сделок рискованно, особенно если участок имеет обременения или не прошёл межевание.

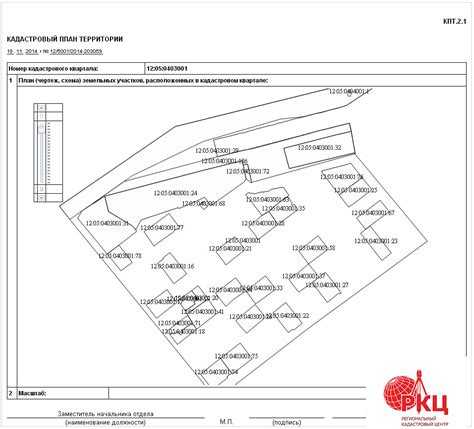

Какие границы участка отображаются на схеме КПТ
Схема КПТ (карты-планы территории) отображает границы, установленные в результате кадастровых работ и подтверждённые органом кадастрового учёта. На ней фиксируются все существующие границы участка, необходимые для определения его местоположения в пределах кадастрового квартала.
- Границы самого земельного участка – выделены сплошной линией. Это основная информация, отражающая форму, площадь и конфигурацию участка. Эти границы имеют координатное описание и фиксируются в ЕГРН.
- Границы смежных участков – показываются пунктиром или более тонкой линией. Это необходимо для оценки корректности взаимного расположения, особенно при уточнении границ.
- Границы кадастрового квартала – указываются, чтобы показать, в каком кадастровом подразделении находится участок. Это служебная информация, важная для идентификации территории.
- Границы зон с особыми условиями использования (ЗОУИТ) – если участок попадает в такую зону, она отображается на схеме отдельным контуром. Это может быть санитарная зона, охранная зона ЛЭП, водоохранная полоса и др.
- Контуры части участка – если выделена часть, находящаяся, например, в аренде или ограниченная в пользовании, её границы также отображаются. Контуры частей могут иметь индивидуальные обозначения и координаты.
Важно обращать внимание на наличие обременений и наложений. Если границы пересекаются с другими участками или зонами, это должно быть зафиксировано в схеме. Такие ситуации требуют дополнительного анализа при покупке или оформлении прав.
Для проверки точности схемы рекомендуется сравнивать координаты с выпиской из ЕГРН и при необходимости заказывать вынос границ на местности. Это позволяет избежать споров и ошибок при межевании.

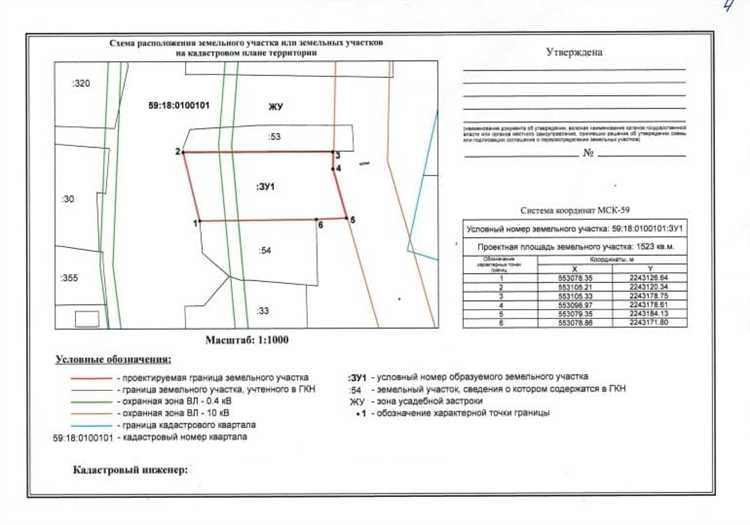

Как на схеме КПТ указываются объекты капитального строительства
На схеме КПТ объекты капитального строительства отображаются в виде условных графических обозначений с указанием их точного местоположения в пределах границ земельного участка. Каждому объекту присваивается уникальный номер, который соответствует данным из Единого государственного реестра недвижимости (ЕГРН).
Основные сведения включают в себя контур объекта, его координаты в системе координат, принятой в кадастровом округе, а также площадь застройки. При наличии у здания нескольких контуров (например, надземная часть и подземная часть), они могут быть выделены отдельно.
В схеме указывается тип объекта – здание, сооружение или незавершённое строительство. Эти данные берутся из кадастровых документов и должны быть актуальными на момент подготовки схемы. Если объект не зарегистрирован, он может быть показан как существующее строение без кадастрового номера, при наличии технического плана или разрешения на строительство.
Для анализа юридической ситуации важно проверить соответствие расположения объектов границам участка и охранным зонам. Наличие объектов вне пределов границ участка или в пределах сервитутов может потребовать корректировок в документации.
При подготовке схемы КПТ для уточнения границ участка или для постановки на учёт объекта, рекомендуется заранее проверить актуальность координат в Росреестре и сверить данные с техническим планом. Это снизит вероятность отказа в учётных действиях.
Что означают условные обозначения на схеме КПТ
Условные обозначения на схеме контуров кадастрового плана территории (КПТ) применяются для визуальной фиксации правового и физического состояния участков, объектов капитального строительства, охранных зон и других элементов. Они стандартизированы и закреплены в нормативных документах Росреестра.
Для каждой категории информации используется определённый графический символ или цвет. Например, границы земельных участков обозначаются сплошными линиями чёрного цвета, при этом уточнённые границы – толще и ярче, а неуточнённые – тоньше. Контуры зданий отображаются штриховкой, чаще всего серым цветом. Объекты, поставленные на учёт, маркируются их кадастровыми номерами.
Охранные зоны (линии электропередач, водоохранные территории и др.) выделяются цветными пунктирными линиями. Цвет зависит от типа зоны: синий – водоохранная зона, красный – санитарно-защитная, зелёный – зона с особыми условиями использования. При наличии обременений или ограничений в использовании участка на схеме добавляются соответствующие пиктограммы и шифры.
Особое внимание следует уделять символам, обозначающим пересечения с инженерными сетями и транспортной инфраструктурой – они могут указывать на невозможность строительства или необходимость согласований.
Для корректной интерпретации схемы рекомендуется использовать официальную легенду (условные обозначения), размещённую в нижней части документа. Если обозначение вызывает сомнение, необходимо свериться с кадастровым инженером или запросить пояснение в Росреестре.

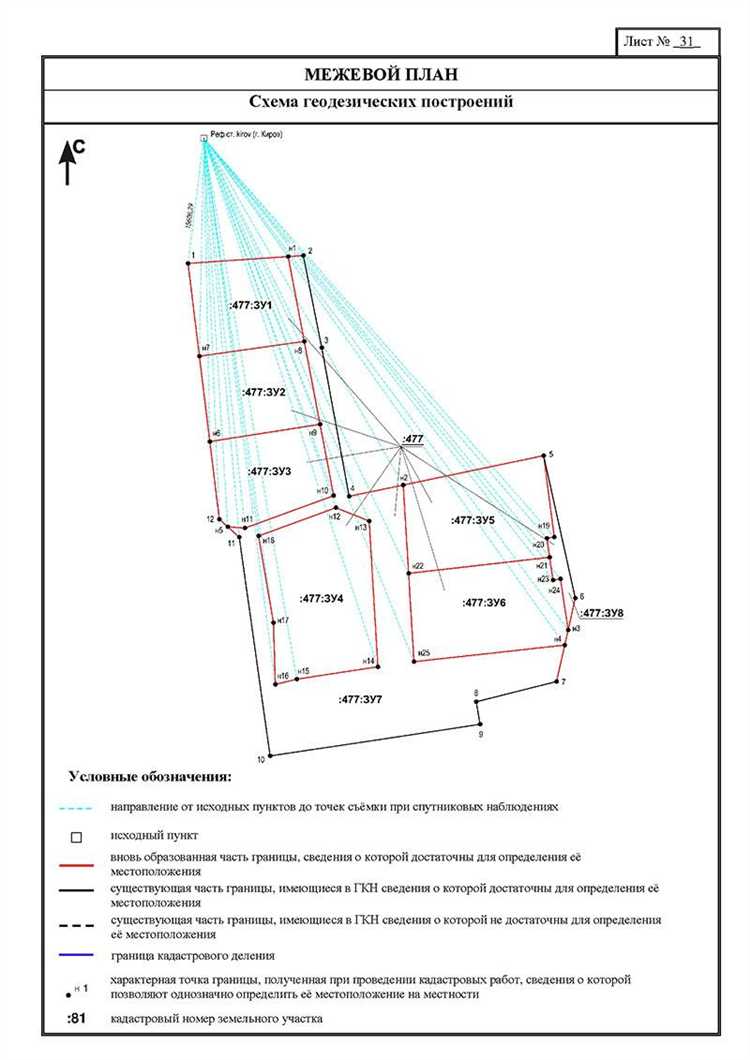

Как на схеме отображаются смежные земельные участки
Смежные земельные участки на схеме КПТ обозначаются с указанием их кадастровых номеров, контуров и относительного положения по отношению к целевому участку. Они не выделяются цветом или заливкой, но обводятся такими же линиями, как и основной участок, чтобы сохранить читаемость схемы.
Если у смежного участка зарегистрированы границы, на схеме отображаются точки поворотов и линии межевых границ, аналогично целевому участку. При отсутствии точных координат участок отображается в обобщённом виде, как замкнутая фигура с примерным расположением.
Смежные участки обозначаются по периметру, вплоть до совпадающих границ. На схеме можно определить, имеет ли место наложение границ, а также установить, с кем у участка имеется общая сторона. Это особенно важно при проверке корректности межевания и планировании доступа к участку.
Для каждого смежного участка, если он поставлен на кадастровый учёт, рядом с его контуром указывается кадастровый номер в формате «XX:XX:XXXXXXX:XX». В некоторых случаях указывается также статус учета – например, участок может быть учтён, временно учтён или снят с учета.
При анализе схемы важно обратить внимание на расстояния между участками, наличие проездов, сервитутов или других обременений, которые могут быть связаны с соседними территориями. Эти элементы отображаются через условные знаки и подписываются соответствующими пояснениями.
Как проверяется соответствие схемы КПТ данным ЕГРН
Проверка соответствия схемы КПТ сведениям Единого государственного реестра недвижимости (ЕГРН) проводится на основе координат, площади и границ участка. Основной инструмент – сопоставление графической части схемы с кадастровыми данными, хранящимися в ЕГРН.
Координатное сравнение осуществляется по данным из раздела «Геодезические характеристики» выписки ЕГРН. Если контур на схеме КПТ не совпадает с координатами, зафиксированными в реестре, это указывает на расхождение. Особенно важно учитывать систему координат, использованную при составлении схемы, и убедиться, что она идентична системе, применяемой Росреестром (обычно это МСК соответствующего региона).
Площадь участка
Для границ участка
Сопоставление выполняется с использованием кадастровых карт и специализированного программного обеспечения, которое позволяет наложить схему КПТ на публичную карту Росреестра и выявить отклонения. В случае несоответствий рекомендуется запросить актуальные координаты из ЕГРН и при необходимости обновить схему.
Также проверяется наличие всех обязательных реквизитов: кадастрового номера, условных обозначений, сведений об основаниях подготовки схемы. Их отсутствие может повлиять на признание схемы достоверной.
Какие ошибки можно обнаружить при анализе схемы КПТ
Неверное указание координат границ участка – одна из частых ошибок. Координаты могут не совпадать с данными из ЕГРН, что приводит к неточностям в определении точных размеров и положения земельного участка.
Ошибки в отображении смежных участков – неправильное расположение или отсутствие данных о соседних территориях. Это может привести к спорам и конфликтам при межевании.
Некорректное отображение объектов капитального строительства, когда на схеме отсутствуют или искажены контуры зданий, строений, либо указаны объекты, не принадлежащие участку.
Несоответствие площади участка заявленной величине в документах. Часто встречается, когда схема КПТ содержит устаревшие или неполные сведения.
Ошибки в условных обозначениях – неправильное использование символов или их отсутствие, что затрудняет интерпретацию информации на схеме.

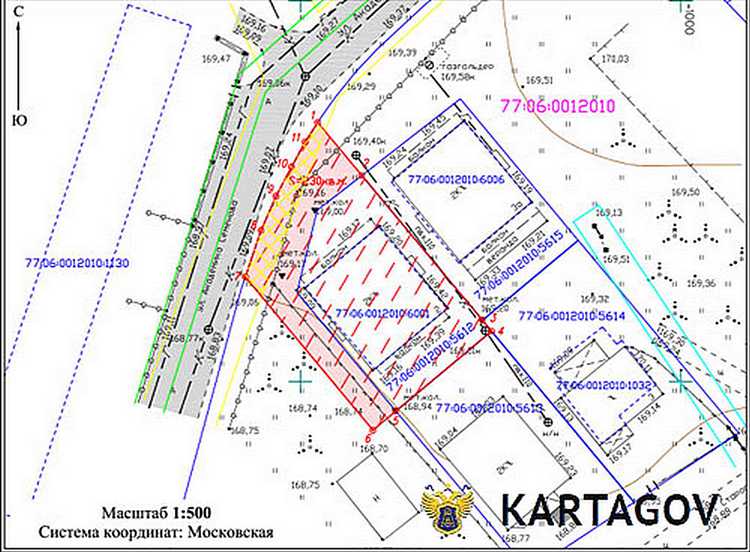

Отсутствие или неточности в указании красных линий и зон с особыми условиями использования земли. Это влияет на возможность использования участка по назначению.
Нарушения в построении геометрии участка, такие как нестыковки углов, разрывы линий границ, приводящие к неправильному отображению конфигурации участка.
Рекомендуется сверять данные схемы КПТ с актуальными выписками из ЕГРН и, при обнаружении несоответствий, обращаться к кадастровым инженерам для корректировки и повторного согласования.
Вопрос-ответ:
Что именно отображает схема КПТ земельного участка?
Схема КПТ показывает точное расположение границ участка, размеры, углы поворотов, а также соседние участки. На ней фиксируются координаты, обеспечивающие правильное определение участка на местности и возможность сверки с данными ЕГРН.
Какую информацию можно получить о соседних участках из схемы КПТ?
На схеме КПТ отображаются границы смежных земельных участков, их кадастровые номера, а иногда и их собственники. Это помогает выявить точное прилегание участков и исключить возможные наложения границ.
Почему важно проверять соответствие схемы КПТ данным ЕГРН?
Схема КПТ должна совпадать с информацией из ЕГРН, чтобы подтвердить законность и точность границ участка. Несоответствия могут привести к спорам, отказу в регистрации или сложностям при продаже или наследовании.
Какие ошибки часто встречаются при составлении схемы КПТ?
Частые ошибки — это неверно нанесённые точки границ, неправильные координаты, отсутствие смежных участков или неточные размеры. Такие ошибки могут исказить реальную площадь и привести к конфликтам с соседями или органами регистрации.
Как схема КПТ помогает в оформлении объектов капитального строительства на участке?
Схема КПТ содержит отметки объектов капитального строительства, показывая их точное расположение внутри границ участка. Это нужно для согласования строительства, получения разрешений и внесения изменений в кадастровый учёт.
