Геодезист на стройке отвечает за точность пространственного позиционирования всех элементов объекта – от котлована до финишной отделки. Ошибка даже в несколько сантиметров может привести к нарушению технологических норм, деформации конструкций и увеличению затрат на переделку. Поэтому участие геодезиста необходимо не только на подготовительном этапе, но и на всех стадиях строительства.
На нулевом цикле геодезист выполняет вынос проектных осей и закладку геодезической основы. Это обеспечивает строгое соответствие будущего сооружения проектной документации. При монтаже фундаментов и несущих конструкций специалист контролирует высотные отметки, отклонения по вертикали и горизонтали, фиксирует изменения в режиме реального времени, передаёт уточнённые данные подрядчикам и проектировщикам.
Во время строительства зданий многоэтажного и промышленного назначения геодезист обязан вести регулярный мониторинг деформаций. Используются тахеометры, лазерные сканеры, GPS-оборудование. Это позволяет оперативно выявлять смещения, предотвращать аварийные ситуации и корректировать технологические процессы до наступления критических отклонений.
Особое внимание требуется при строительстве объектов инфраструктуры: мостов, дорог, инженерных сетей. Геодезист определяет оптимальные траектории прокладки, контролирует параметры уклонов, радиусов поворотов, глубину залегания труб. Его расчёты напрямую влияют на долговечность и безопасность эксплуатации систем.
Рекомендуется привлекать геодезиста на этапе подготовки технического задания. Это позволяет заранее учитывать особенности рельефа, уровень грунтовых вод, плотность застройки, а также снизить риски, связанные с нестыковками между проектом и реальными условиями. Регулярная работа с актуальными геоданными – обязательный стандарт для любой современной стройки.

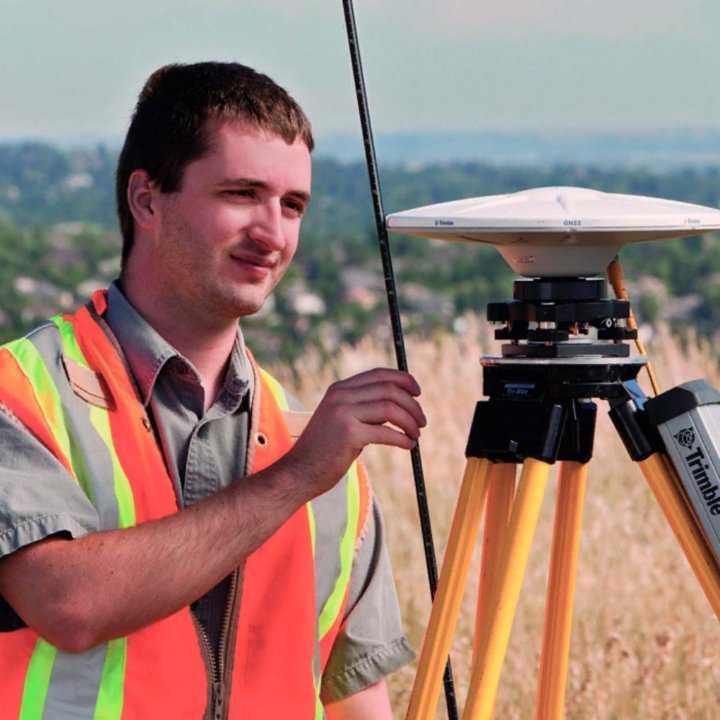

Подготовка топографической съемки перед началом строительства
Перед выполнением проектных и строительных работ геодезист организует комплекс мероприятий по подготовке топографической съемки. Этот этап критичен для точного проектирования, оценки рельефа, границ участка и наличия инженерных сетей.
Первоначально проводится сбор и анализ архивных материалов:
- кадастровые выписки и сведения из ЕГРН;
- материалы предыдущих съемок (при наличии);
- информация о действующих подземных и наземных коммуникациях от эксплуатационных организаций;
- правоустанавливающие документы на участок.
Далее производится выезд на объект для рекогносцировки:
- визуальное обследование территории;
- определение доступности участка и возможных препятствий (растительность, застройка, складированные материалы);
- уточнение координатных систем и привязка к существующим геодезическим пунктам.
Съемка выполняется с использованием электронных тахеометров или спутникового оборудования (GNSS), в зависимости от сложности участка и требований к точности. При этом фиксируются:
- рельеф местности с интервалом горизонталей в зависимости от масштаба (обычно 0,25 или 0,5 м);
- существующие здания и сооружения;
- дорожные покрытия, заборы, опоры;
- границы землепользования и охранные зоны;
- точки выхода инженерных сетей и колодцы;
- растительность, если она влияет на планировку (деревья, кустарники);
- уровни водных объектов, если они присутствуют.
Все полученные данные обрабатываются в специализированном ПО (например, AutoCAD Civil 3D, Credo, GeoniCS) для формирования цифровой топографической модели. Она служит основой для разработки проектной документации и согласований.
Точность и полнота топографической съемки напрямую влияют на корректность проектных решений, поэтому геодезист обязан проверить замкнутость съемочной сети, выполнение допустимых погрешностей и согласовать материалы с заказчиком и проектировщиками.
Вынос проектных осей и границ на местности
Перед выносом проводится подготовка: уточнение координатной системы объекта (обычно используется МСК или местная условная система), проверка наличия устойчивых реперов, создание или восстановление геодезической основы. Для выноса основных осей применяются разметочные вехи, обноски и временные маркировки. Контроль осуществляется двукратным замером с разных точек, чтобы исключить систематические ошибки.
Вынос границ участка проводится до начала строительных работ, особенно в случае строительства вблизи других объектов или охранных зон. Геодезист использует координаты, полученные из кадастровых данных или исполнительной съемки. При этом обязательно сверяется фактическое положение с юридически закреплёнными границами, указанными в выписке ЕГРН.
Контроль точности размещения фундаментов и конструкций
Геодезический контроль размещения фундаментов начинается с проверки соответствия координат заложенных осей данным проектной документации. Допустимое отклонение для ленточных фундаментов обычно не превышает ±10 мм, а для свай – ±20 мм от проектного положения. Ошибки в этих пределах могут повлечь перераспределение нагрузок и преждевременное разрушение конструкций.
При разбивке фундаментов геодезист использует тахеометры и нивелиры с угловой точностью не менее 2″, а линейной – до 1 мм на 100 м. Контроль осуществляется на всех этапах – от установки обноски до заливки бетона. Перед бетонированием обязательна повторная проверка высотных отметок, особенно в случае сложных рельефов или осадочных грунтов.
Размещение колонн, стен и плит перекрытий также требует геодезического сопровождения. В многоэтажных зданиях применяется метод вертикального проектирования через лазерные отвесы, обеспечивающие совмещение осей между этажами с точностью до 2 мм. Отслеживание вертикальности конструкций производится с помощью теодолитной съемки и лазерных нивелиров с контролем отклонений не более 1:1000 от высоты объекта.
В ходе монтажа металлоконструкций геодезист проверяет не только координаты опор, но и углы поворота, крены и смещения по трём осям. Результаты фиксируются в исполнительных схемах, которые передаются технадзору и проектировщикам для оперативной корректировки монтажных решений.
Системный контроль геометрии строительных элементов позволяет исключить необходимость последующих переделок и обеспечивает точную посадку инженерных систем и облицовки. Это особенно критично при строительстве промышленных объектов, где точность влияет на технологическое оборудование и безопасность эксплуатации.
Проведение исполнительной съемки на ключевых этапах
Исполнительная съемка необходима для документирования фактического положения конструкций и инженерных систем на разных этапах строительства. Она позволяет своевременно выявлять отклонения от проекта и минимизировать риски накопления ошибок.
Ключевыми этапами для проведения исполнительной съемки являются:
- завершение устройства фундамента, включая ростверки, сваи, ленточные и плитные основания;
- возведение несущих элементов – колонн, стен, ригелей, перекрытий;
- монтаж инженерных коммуникаций – канализации, водопровода, электроснабжения до засыпки или закрытия конструкциями;
- устройство кровли и монтаж фасадных элементов;
- благоустройство и окончательная планировка территории.
Для каждой стадии съемка включает в себя:
- фиксацию координат ключевых точек с использованием тахеометра или GNSS-оборудования с точностью до 5 мм в пределах зданий;
- отображение отклонений относительно проектных значений в горизонтальной и вертикальной плоскости;
- подготовку исполнительных чертежей с подписями ответственных специалистов и указанием даты фиксации данных;
- архивирование данных в цифровом виде в соответствии с BIM-системой или регламентами заказчика.
При выполнении съемки важно обеспечивать свободный доступ к измеряемым элементам, заранее согласовывать сроки с подрядными организациями и вносить замечания в акты исполнительной документации. Несвоевременное выполнение съемки может привести к переделкам, скрытым дефектам и задержкам сдачи объекта.
Повторная исполнительная съемка обязательна после устранения выявленных отклонений. Геодезист несёт ответственность за точность предоставленных данных, что делает этот процесс ключевым элементом контроля качества на стройке.
Мониторинг деформаций зданий и сооружений в процессе строительства
Геодезический мониторинг деформаций – обязательная процедура при возведении зданий с подземными уровнями, в условиях плотной городской застройки, а также на нестабильных грунтах. Основная задача – своевременное выявление отклонений от проектного положения и анализ динамики перемещений несущих элементов и основания.
Работы включают установку реперов, марок и инклинометров на фундамент, колонны, стены и перекрытия. Контроль осуществляется с заданной периодичностью: на активных этапах строительства – ежедневно или еженедельно, в фазе стабилизации – ежемесячно. Точность измерений должна соответствовать требованиям СП 126.13330.2017 и может составлять до ±0,5 мм при использовании цифровых нивелиров и тахеометров с высоким угловым разрешением.
Особое внимание уделяется зонам сопряжения новых конструкций с существующими зданиями. В случае выявления предельных значений осадок или кренов вводятся корректирующие мероприятия – усиление основания, пересчет нагрузки, изменение технологии производства работ.
Результаты наблюдений оформляются в виде исполнительных схем и графиков осадок, отклонений и кренов. Они передаются техническому заказчику, проектной организации и органам строительного надзора. Вся информация сохраняется в едином журнале геодезического контроля и доступна для последующего анализа на этапе эксплуатации.
Создание геодезической документации для сдачи объекта
Для подготовки документации геодезист проводит повторную исполнительную съемку с использованием высокоточных приборов, таких как тахеометры и GPS-оборудование с точностью до нескольких миллиметров. Все полученные данные сравниваются с проектной документацией и регистрируются в виде цифровых файлов и бумажных отчетов.
Особое внимание уделяется проверке отклонений конструктивных элементов от проектных осей и отметок. Зафиксированные расхождения оформляются в виде актов, которые подписываются представителями подрядчика и заказчика для подтверждения соответствия выполненных работ требованиям.
Документация должна содержать подробные схемы, отражающие точные координаты фундаментных точек, отметки уровня чистого пола, положение инженерных коммуникаций и другие критические элементы. Все чертежи выполняются в единой системе координат и с указанием используемой методики измерений.
Для передачи данных в электронном виде используется специализированное программное обеспечение, совместимое с архитектурными и строительными системами заказчика. Это обеспечивает быстрый доступ к информации для дальнейшего мониторинга и эксплуатации объекта.
В результате комплексного подхода к созданию геодезической документации достигается полное соответствие фактического состояния объекта проектным требованиям и нормативам, что является обязательным условием для его официальной сдачи.
Взаимодействие с проектировщиками и подрядчиками по вопросам координат
Геодезист обеспечивает точное согласование координатных систем, используемых проектировщиками и подрядчиками, что минимизирует риски ошибок при переносе проекта на местность. В первую очередь проводится проверка и унификация исходных координатных данных, включая привязку к государственным системам координат (ГСК-2011, WGS-84 и др.).
Необходимо регулярно устраивать координационные совещания, на которых обсуждаются спецификации систем координат, точки базирования и контрольные реперы. Геодезист предоставляет исполнительные схемы с актуальными координатами и контролирует соблюдение допусков в пределах миллиметров на ключевых участках.
Для оптимизации работы с подрядчиками рекомендуется внедрять цифровые модели местности и проектных данных в геоинформационные системы (ГИС), обеспечивая оперативный обмен актуальными координатами и корректировками. Использование форматов, совместимых с AutoCAD, Civil 3D и другими программами проектирования, сокращает время обработки и исключает ошибки конвертации.
При возникновении расхождений в координатах геодезист выполняет детальный анализ исходных данных и измерений, выявляет причины и согласует корректировки с проектировщиками. В случае сложных инженерных решений рекомендуется участие геодезиста в выездных совещаниях с подрядчиками для оперативного решения спорных вопросов.
Точное документирование всех изменений и фиксация версий координатных сеток обеспечивает прозрачность и гарантирует правильную интерпретацию данных на всех этапах строительства. Внедрение систем контроля качества геодезических работ помогает поддерживать единство пространственных параметров в проекте.
Использование геодезических приборов и программ в полевых условиях
На строительном объекте для точного определения координат и контроля сооружений применяются тахеометры с электронными дальномерами, GNSS-приемники и лазерные сканеры. Тахеометры обеспечивают измерения углов и расстояний с погрешностью до 1 мм на 1 км, что критично при выносе осей и проверке геометрии конструкций.

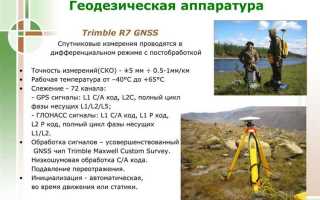

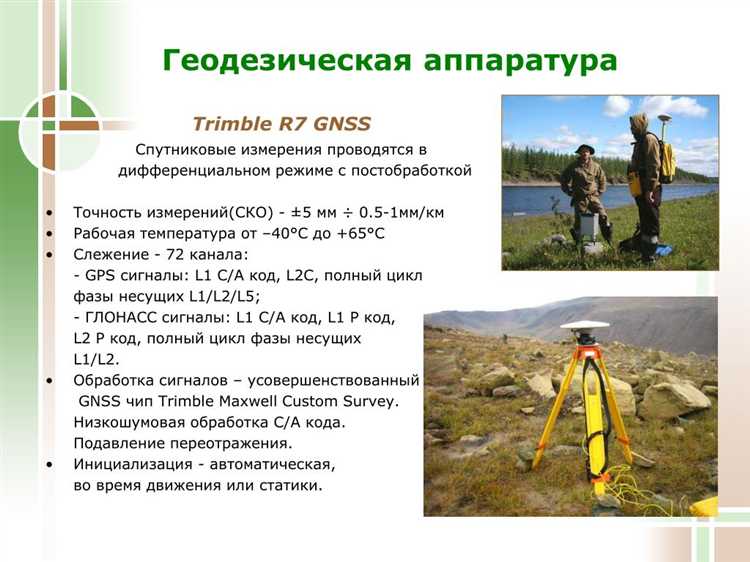

GNSS-приемники используются для быстрого получения абсолютных координат в системе WGS-84 или местной системе координат. В полевых условиях предпочтительны модели с возможностью работы в режиме RTK, обеспечивающие точность до 10 мм по горизонтали и 15 мм по высоте. Для объектов в городской застройке важна возможность приема сигналов от нескольких спутниковых систем (GPS, GLONASS, Galileo).
Лазерные сканеры применяются для детального 3D-моделирования рельефа и сложных инженерных конструкций. В полевых условиях рекомендуется использовать портативные модели с временем сканирования до 1 минуты на одну позицию и дальностью до 100 м.
Программное обеспечение для полевых работ включает специализированные мобильные приложения и ПК-пакеты. Программы позволяют выполнять обработку данных в реальном времени, контролировать качество съемки, строить топопланы и передавать результаты в офис. Популярны решения с поддержкой форматов DXF, LandXML и возможность интеграции с BIM-системами.
Для повышения эффективности рекомендуется регулярная калибровка приборов, использование резервных источников питания и настройка оборудования под конкретные условия объекта. Обязательна синхронизация данных между полевыми и офисными системами для исключения ошибок при передаче и обработки информации.
Вопрос-ответ:
Как геодезист участвует в подготовке строительной площадки?
Геодезист проводит точные замеры рельефа и существующих объектов на площадке, создаёт топографическую съёмку, по которой проектировщики получают исходные данные. На основе этих данных определяется расположение проектных осей, границ участка и ключевых точек строительства. Это обеспечивает правильную организацию работ и помогает избежать ошибок в размещении конструкций.
Какие инструменты и приборы чаще всего использует геодезист на стройке?
Основные приборы включают тахеометры для измерения углов и расстояний, нивелиры для определения перепадов высот, GPS-приёмники для координатной привязки, а также специализированные программные комплексы для обработки и анализа данных. Каждый из этих инструментов помогает получать точные измерения, необходимые для контроля и корректировки строительных процессов.
Почему контроль точности размещения фундаментов и конструкций так важен?
Ошибки в размещении фундаментных элементов или конструкций могут привести к деформациям, снижению прочности и даже авариям. Геодезист регулярно проверяет соответствие фактических параметров проектным, выявляет отклонения и своевременно сообщает о них для корректировки. Это предотвращает серьёзные проблемы и экономит ресурсы на последующих этапах строительства.
Как проводится исполнительная съемка и какие задачи она решает?
Исполнительная съёмка выполняется после завершения важных этапов работ, чтобы зафиксировать фактическое положение объектов и конструкций. Она позволяет сравнить реальное исполнение с проектом, выявить отклонения и оформить официальную документацию для сдачи объекта. Такой контроль помогает подтверждать качество работ и обеспечивает юридическую чистоту строительства.
В чём состоит взаимодействие геодезиста с подрядчиками и проектировщиками по вопросам координат?
Геодезист предоставляет точные координаты проектных элементов и контролирует их правильное перенесение на местность. Он регулярно консультирует подрядчиков по вопросам установки оборудования и проверяет соответствие выполненных работ проектным чертежам. Совместная работа с проектировщиками позволяет своевременно корректировать ошибки и обеспечивать точность строительства на всех этапах.
