Выбор и монтаж электрооборудования напрямую зависят от того, к какому классу по риску поражения электрическим током отнесено помещение. Неверная классификация приводит к нарушению требований ПУЭ и увеличивает вероятность аварий, особенно в условиях повышенной влажности, запыленности или наличия токопроводящих полов. Понимание конкретных признаков помещений позволяет обоснованно применять средства защиты и выбирать оборудование с соответствующей степенью изоляции и влагозащиты.

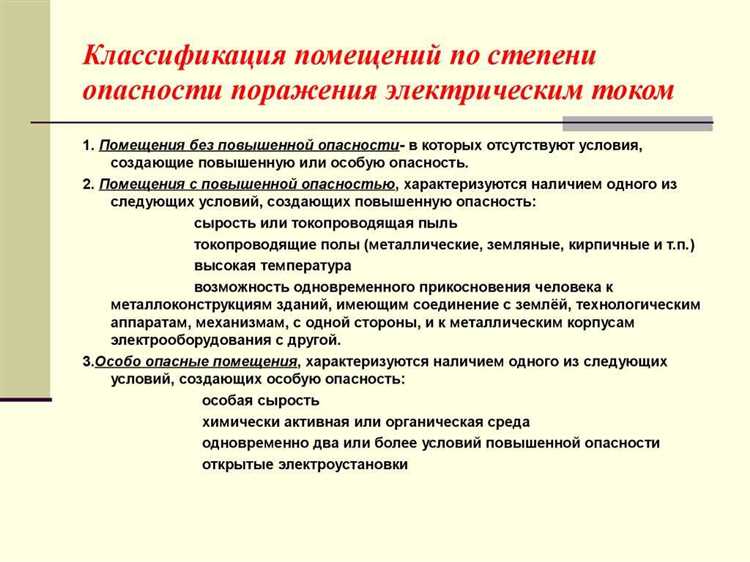

В нормативной практике различают три основные категории помещений: без повышенной опасности, с повышенной опасностью и особо опасные. Классификация учитывает такие параметры, как относительная влажность (более 75% для повышенной опасности), наличие токопроводящей пыли, температура воздуха, наличие металлических конструкций и одновременный контакт человека с заземленными элементами и токоведущими частями. Каждое из этих условий увеличивает риск поражения током, особенно при эксплуатации переносного оборудования или ручного электроинструмента.
Для точного определения категории необходимо проводить анализ условий эксплуатации: наличие сырости, химически активной среды, резких перепадов температуры, возможность конденсации влаги. Например, производственные цеха с мокрыми технологическими процессами, подземные сооружения без вентиляции, а также бытовые помещения с нестабильным микроклиматом (ванные комнаты, подвалы) чаще всего относятся к особо опасным.
Правильная классификация помещений – это не формальность, а ключ к выбору схемы заземления, класса защиты оборудования, типа автоматических выключателей и УЗО. Нарушение требований может привести к отказу оборудования и созданию условий для поражения человека током даже при кратковременном прикосновении к неисправным частям.
Какие параметры учитываются при оценке риска поражения электротоком
Уровень влажности оказывает прямое влияние на сопротивление изоляции и тела человека. В помещениях с относительной влажностью выше 75 % повышается проводимость окружающей среды, что увеличивает вероятность поражения током. Такие помещения относятся к категории с повышенной опасностью.
Наличие токопроводящей пыли также существенно повышает риски. Металлическая, угольная или графитовая пыль снижает сопротивление воздушного промежутка между токоведущими частями и человеком, способствуя пробою изоляции.
Температурные условия учитываются при классификации, так как перегрев оборудования ускоряет старение изоляции и может привести к её разрушению. Температура выше +35 °C в сочетании с повышенной влажностью формирует агрессивную среду.
Конструкция и тип электропроводки имеет значение. Открытая проводка, особенно в старых зданиях, увеличивает вероятность случайного контакта. Установка защитных автоматов и УЗО обязательна для помещений с высоким уровнем риска.
Наличие заземления и система уравнивания потенциалов снижают последствия поражения. При отсутствии заземления даже маломощные устройства могут представлять опасность при пробое изоляции.
Категория помещения по назначению также влияет на оценку. Медицинские учреждения, душевые, прачечные, производственные цеха с мокрыми процессами относятся к среде с повышенным риском и требуют специальных мер электробезопасности.
Возможность одновременного прикосновения к металлическим корпусам оборудования и заземлённым частям – один из критичных факторов. Особенно в ограниченных пространствах, где расстояние между объектами минимально.
Используемое оборудование – наличие высоковольтных установок, сварочных аппаратов, трансформаторов с открытыми контактами значительно повышает уровень потенциальной опасности и требует дополнительных мер защиты и дистанционного управления.
Влияние влажности и температуры на степень опасности помещений
Повышенная влажность значительно снижает электрическое сопротивление изоляционных материалов, а также кожи человека, что увеличивает вероятность прохождения тока через тело. При относительной влажности воздуха выше 75% поверхности оборудования и конструкций могут покрываться конденсатом, способным создавать токопроводящие пути. Особенно критичны помещения с постоянной влажностью свыше 80% – такие условия требуют использования электрооборудования с повышенной степенью защиты (не ниже IP44).
Температура также влияет на электрическую безопасность. При температурах ниже +5 °C увеличивается риск образования инея и наледи, способных замыкать токоведущие части. При повышении температуры свыше +35 °C ухудшается состояние изоляции, возрастает вероятность её разрушения и пробоя. Кроме того, высокая температура ускоряет испарение влаги из конструкционных материалов, что может привести к накоплению статического электричества.
Рекомендации: в помещениях с переменной или высокой влажностью необходимо применять УЗО с током утечки не выше 30 мА, изолировать все токоведущие части и обеспечить эффективное заземление. В условиях повышенной температуры следует регулярно контролировать состояние изоляции и исключить использование оборудования с классом защиты ниже II.
Наличие влаги и экстремальных температур требует пересмотра схем электроснабжения и дополнительных мер защиты персонала.
Чем отличаются помещения без повышенной опасности от прочих категорий
К помещениям без повышенной опасности относятся пространства, в которых отсутствуют факторы, способные значительно увеличить риск поражения электрическим током. Основное отличие таких помещений – стабильные и контролируемые условия эксплуатации электроустановок.
Отсутствие влаги и токопроводящей пыли – один из ключевых критериев. В этих помещениях относительная влажность воздуха не превышает 60% при температуре 25 °C, а конденсация влаги на поверхностях исключена. Также отсутствуют токопроводящие или химически активные пыли, что минимизирует риск токопроводящих отложений на изоляции оборудования.
Температурный режим стабилен: колебания температуры находятся в пределах, не вызывающих разрушения изоляции или изменения характеристик оборудования. Это отличает их от помещений с повышенной или пониженной температурой, где риск увеличивается за счёт перегрева или переохлаждения компонентов.
Отсутствие токопроводящих полов – ещё один признак. В таких помещениях полы выполнены из диэлектрических материалов (например, дерево, линолеум, сухой бетон), не создающих условий для прохождения тока через тело человека при касании к неисправному оборудованию.
Нет возможности одновременного прикосновения к заземлённым и токоведущим частям. Расположение оборудования и организация рабочего пространства исключают вероятность образования замкнутой электрической цепи через тело человека.
В отличие от помещений с повышенной или особой опасностью, в этих условиях допускается использование стандартных мер защиты: автоматическое отключение питания, основная изоляция проводов, маркировка токоведущих частей. Дополнительные меры (уравнивание потенциалов, изолирующие подставки, дифференциальная защита) обычно не требуются.
Для подтверждения принадлежности помещения к категории без повышенной опасности проводят инструментальные замеры влажности, сопротивления изоляции, температуры, а также анализ характеристик помещения в проектной и эксплуатационной документации.

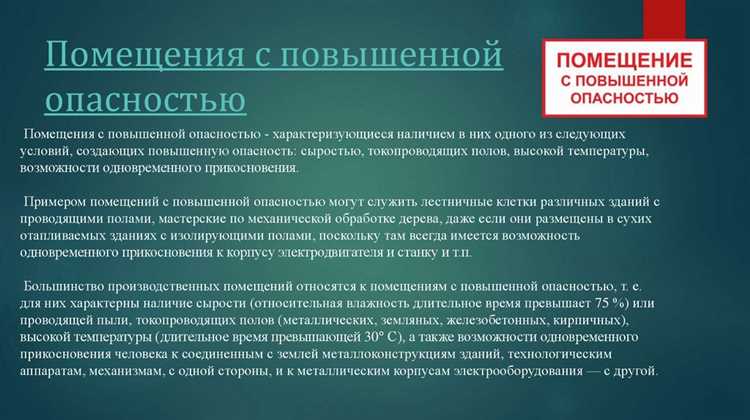

Особенности помещений с повышенной опасностью поражения током
Помещения с повышенной опасностью поражения электрическим током характеризуются наличием одного или нескольких факторов, увеличивающих вероятность аварийной ситуации. Основные признаки: высокая влажность, наличие токопроводящей пыли, высокая температура, вероятность одновременного прикосновения человека к заземлённым элементам и токоведущим частям оборудования.
К помещениям с повышенной влажностью относят пространства, где относительная влажность воздуха в течение длительного времени превышает 75%. Пример: моечные, душевые, прачечные. В таких условиях ухудшается изоляция, возрастает ток утечки, увеличивается вероятность пробоя.
Пыль, обладающая токопроводящими свойствами (например, угольная, металлическая), способна создавать мостики между токоведущими элементами и корпусами оборудования. В условиях запылённости возможно образование паразитных токов, что требует применения герметичных оболочек и регулярной очистки контактов.
Повышенная температура (выше 35 °C на постоянной основе) может вызывать ускоренное старение изоляции и ослабление механических соединений, особенно в старых установках. Это актуально для цехов с термическими процессами, котельных, сушильных камер.
Если в конструкции помещения или оборудования присутствуют металлические части, с которыми возможно одновременное касание при неисправности, риск возрастает. Например, в производственных зонах с открытыми металлическими каркасами или арматурой в бетонных полах необходимо применять уравнивание потенциалов и дополнительное защитное заземление.
Рекомендуется использовать оборудование в двойной изоляции, с защитой IP44 и выше, применять УЗО с током утечки не более 30 мА, а также исключать применение удлинителей и нестандартных соединений. Все работы по монтажу и обслуживанию должны выполняться квалифицированным персоналом с допуском к электроустановкам соответствующего уровня.
Характерные черты помещений с особой опасностью
Помещения с особой опасностью представляют собой категории, в которых совокупность неблагоприятных факторов значительно увеличивает риск поражения электрическим током. Их отличает не наличие одного параметра, а воздействие нескольких условий одновременно, усиливающих действие электричества на организм человека.
- Постоянная или частая влажность, сопутствующая образованию конденсата на оборудовании и конструкциях. Это создает условия для снижения изоляционных характеристик и возникновения токопроводящих пленок.
- Высокая температура воздуха (выше +35 °C), приводящая к пересыханию и растрескиванию изоляционных материалов, особенно в старых установках. Это нарушает нормальную работу защиты и увеличивает вероятность коротких замыканий.
- Наличие химически активной среды (пары кислот, щелочей, растворителей), ускоряющей коррозию металлических корпусов, заземляющих устройств и контактов. Это приводит к нестабильной работе защитных контуров.
- Повышенная запылённость, особенно с токопроводящей или взрывоопасной пылью (например, в мукомольных, деревообрабатывающих или металлургических цехах). Пыль оседает на поверхностях, формируя проводящие мостики и мешая вентиляции оборудования.
- Ограниченное пространство, где человек может непреднамеренно соприкоснуться с токоведущими частями, особенно при отсутствии достаточной зоны обслуживания и защитных ограждений.
Такие помещения требуют обязательного применения дополнительной электрозащиты, включая устройства защитного отключения (УЗО), пониженное напряжение питания (не выше 42 В), двойную или усиленную изоляцию, применение защитных разделительных трансформаторов. Заземление и уравнивание потенциалов должно быть выполнено строго по проекту, без импровизаций и с учётом специфики каждого участка.
В электропроводке не допускается использование открытой прокладки, особенно в зонах воздействия влаги или агрессивных паров. Вводы и распределительные коробки должны иметь степень защиты не ниже IP54, а при наличии пыли – IP65 и выше.
Как учитывать конструктивные и планировочные особенности зданий
При оценке риска поражения электротоком необходимо анализировать материалы конструкций и их электрические свойства. Металлические каркасы, арматура и металлические перегородки повышают вероятность протекания тока через здание, что увеличивает риск поражения.
Особое внимание уделяется влажности и пористости строительных материалов. Кирпич, бетон и штукатурка обладают различной проводимостью, что влияет на степень распространения тока и требует усиленной изоляции в местах контакта с электрооборудованием.
Планировочные решения влияют на распределение токов замыкания. Наличие узких коридоров, проходных помещений и связанных между собой зон требует комплексного подхода к заземлению и выбору защитных устройств с учетом вероятных путей тока.
При проектировании сетей электроснабжения важно учитывать расположение оборудования относительно строительных конструкций. Монтаж электрических щитов и распределительных коробок в металлических шкафах или вблизи металлических элементов конструкции должен сопровождаться обязательным заземлением и применением УЗО.
Высота потолков и объем помещения влияют на методы и параметры защиты. В больших залах с высокими потолками рекомендуется использовать системы зануления и защитные трансформаторы с низким уровнем напряжения для снижения риска поражения.
Особенности перекрытий, такие как наличие вентиляционных шахт, технологических отверстий и коммуникаций, создают дополнительные пути для протекания токов, которые необходимо учитывать при разработке защитных мер и схем заземления.
В помещениях с повышенной влажностью, обусловленной конструктивными решениями (например, подвальные этажи или санузлы), обязательна установка электрооборудования с классом защиты IP не ниже IP54 и применение дополнительной изоляции и защитных барьеров.
Примеры классификации типовых производственных и бытовых помещений
Классификация помещений по риску поражения электротоком основывается на эксплуатационных условиях, влажности, наличии токопроводящих поверхностей и других параметрах. Рассмотрим примеры для производственных и бытовых помещений.
- Сухие производственные цеха: цеха с невысокой влажностью воздуха, отсутствием токопроводящих жидкостей и химически агрессивных веществ. Обычно относятся к категории без повышенной опасности, если не применяются металлоконструкции с высокой электропроводностью в зонах доступа.
- Влажные производственные помещения (например, мойки, участки обработки металла с применением охлаждающих жидкостей) относятся к помещениям с повышенной опасностью. Требуется усиленная защита оборудования и заземление, использование защитных устройств дифференциального тока.
- Помещения с химически активной средой: цеха, где применяются агрессивные химикаты, увеличивают риск коррозии и нарушения изоляции. Такие помещения классифицируются как с особой опасностью и требуют специальных защитных мер, включая влагозащищенные корпуса и изоляцию оборудования.
- Помещения с токопроводящими полами (например, бетонные или металлические покрытия без изоляционного слоя) повышают риск поражения током и относятся к категории повышенной опасности. Здесь обязательны меры по снижению потенциалов прикосновения и применения защитных барьеров.
- Бытовые помещения (квартиры, офисы) обычно классифицируются как помещения без повышенной опасности при условии сухости и нормальной эксплуатации электросети. Исключение составляют кухни и ванные комнаты, где влажность и наличие воды требуют использования оборудования с классом защиты не ниже IP44 и установки УЗО.
- Ванные комнаты и санитарные узлы в бытовых и производственных зданиях всегда относятся к помещениям с повышенной или особой опасностью. Для них характерны зоны с разной степенью защиты, определяющие требования к выбору электрооборудования и заземления.
При классификации важно учитывать не только тип помещения, но и особенности его эксплуатации: частоту присутствия людей, состояние электропроводки, наличие дополнительных факторов риска (повышенная влажность, химические вещества, токопроводящие покрытия). Это позволяет определить необходимый уровень защиты и предотвратить несчастные случаи.
Требования к электромонтажу в помещениях разных категорий опасности
В помещениях без повышенной опасности электромонтаж выполняется с применением стандартных материалов и оборудования, соответствующих нормам ПУЭ и ГОСТ. Кабели и проводники должны иметь изоляцию, устойчивую к механическим и тепловым нагрузкам, при необходимости – с дополнительной защитой от влажности.
Для помещений с повышенной опасностью обязательна установка защитных устройств, таких как автоматические выключатели с защитой от замыканий и утечек тока (УЗО). Электрооборудование должно иметь степень защиты не ниже IP54. Монтаж кабелей предпочтительно выполнять в металлических трубах или гофротрубах для предотвращения повреждений и обеспечения дополнительной изоляции.
Помещения с особой опасностью требуют использования электрооборудования с повышенными защитными характеристиками (не ниже IP65) и устойчивого к агрессивным средам. Все проводники должны иметь двойную изоляцию или быть выполнены из материалов, не поддерживающих горение. Запрещается прокладывать кабели вблизи легковоспламеняющихся веществ, электропроводку следует выполнять с разделением по цепям безопасности и питания.
В зонах с особо высокой опасностью монтаж электрических цепей должен включать применение взрывозащищенного оборудования и искробезопасных схем. Используются бронированные кабели и специальные коммутационные аппараты с защитой от пробоя и короткого замыкания. Контроль целостности изоляции выполняется регулярно, а все соединения должны быть герметичными и надежными.
Обязательным элементом во всех категориях является заземление и зануление электроустановок, а также применение устройств защитного отключения, адаптированных под конкретные условия эксплуатации. Все работы должны проводиться квалифицированным персоналом с учетом требований нормативных документов, чтобы исключить риск поражения электротоком и обеспечить безопасность эксплуатации.
Вопрос-ответ:
Как классифицируются помещения с точки зрения опасности поражения электротоком?
Помещения разделяются на несколько категорий по степени риска поражения электрическим током. Критерии учитывают наличие проводящих поверхностей, влажность воздуха, возможность одновременного касания токоведущих частей и заземленных элементов. Например, помещения с повышенной влажностью или взрывоопасной средой считаются более опасными и требуют специальных мер защиты и монтажа электрического оборудования.
Какие особенности конструкции здания влияют на классификацию помещения по риску поражения током?
Конструктивные характеристики, такие как материал стен, наличие металлических элементов, степень герметичности и вентиляции, влияют на распределение и уровень опасности. Например, здания с металлическим каркасом или армированными бетонными стенами могут увеличивать вероятность замыканий и повышения риска. Кроме того, планировка и степень доступа к электрическим установкам также учитываются при оценке риска.
Как влажность и температура воздуха в помещении отражаются на степени опасности поражения электрическим током?
Высокая влажность снижает сопротивление кожи и увеличивает проводимость воздуха, что значительно повышает риск поражения током. При повышенной влажности особенно важно применять оборудование с дополнительной защитой, а также использовать специальные методы изоляции и заземления. Температура воздуха также влияет на свойства изоляционных материалов и может снижать их надежность в определённых условиях.
Почему важно правильно классифицировать помещения перед электромонтажом?
Правильная классификация позволяет выбрать подходящие методы защиты и материалы, предотвращая аварийные ситуации и снижая риск травмирования людей. Она определяет требования к изоляции, заземлению, размещению электрооборудования и применению защитных устройств. Без учёта категории помещения могут быть допущены ошибки, которые приведут к коротким замыканиям, возгораниям или поражениям электротоком.
Как отличаются требования к электромонтажу в помещениях с повышенной опасностью и без неё?
В помещениях с повышенной опасностью применяются более строгие меры безопасности: используются специальные изолирующие материалы, обязательны устройства защитного отключения, повышенные нормы заземления и часто требуется дополнительная защита от влаги и коррозии. В помещениях без повышенной опасности требования менее жёсткие, но всё равно соблюдаются базовые правила электробезопасности, чтобы минимизировать риск аварий.
Как осуществляется разделение помещений по уровню опасности поражения электрическим током?
Разделение помещений по уровню опасности поражения электрическим током проводится на основе условий, влияющих на вероятность и степень воздействия электрического тока на человека. Ключевыми факторами являются влажность воздуха, наличие токопроводящих поверхностей, возможность одновременного прикосновения к токоведущим частям и земле, а также конструктивные особенности здания. В зависимости от этих параметров помещения подразделяются на категории, отражающие степень риска: без повышенной опасности, с повышенной опасностью, особой опасности и взрывоопасные. Каждая категория накладывает свои требования к выбору оборудования, методам монтажа и мерам безопасности.
